9.2 三维与视口创建

9.2 三维与视口创建

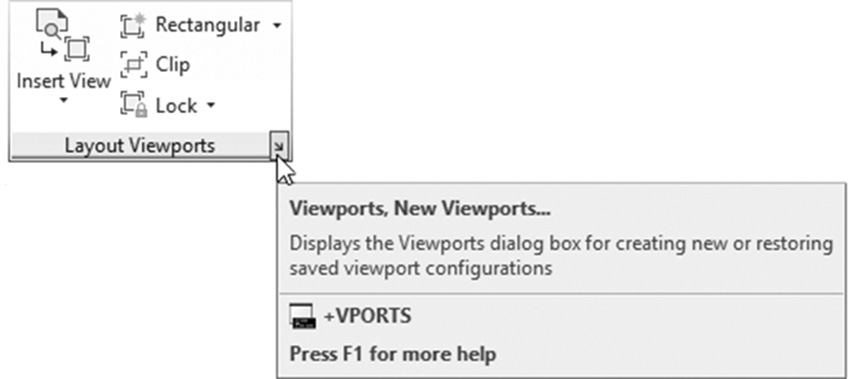

在本部分中,我们将讨论三维在视口创建中的特殊功能。要执行此命令,您应该处于某个布局中,转到布局选项卡,找到布局视口;然后单击新建视口按钮:

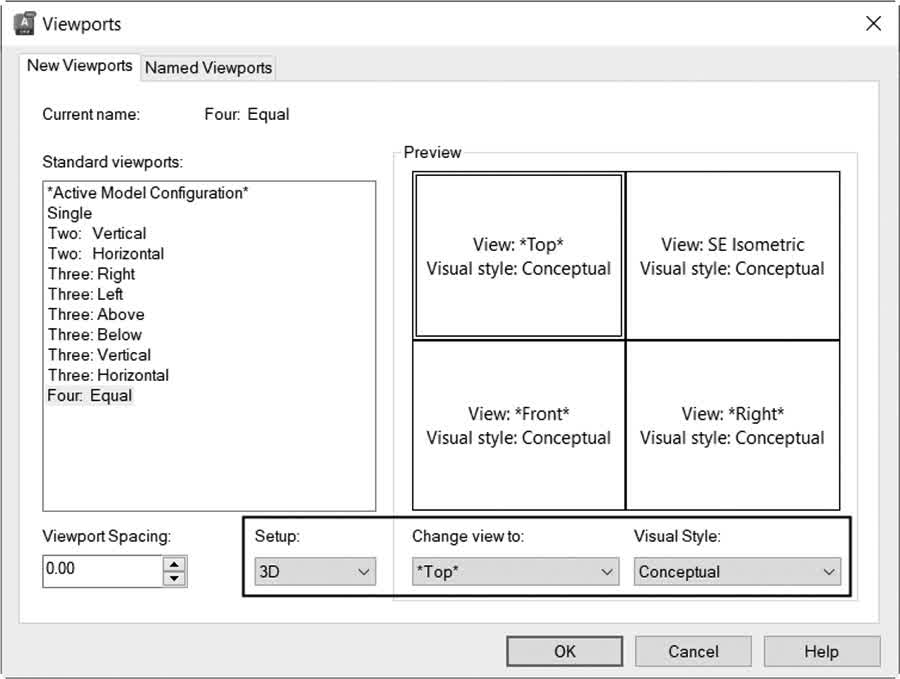

您将看到以下对话框:

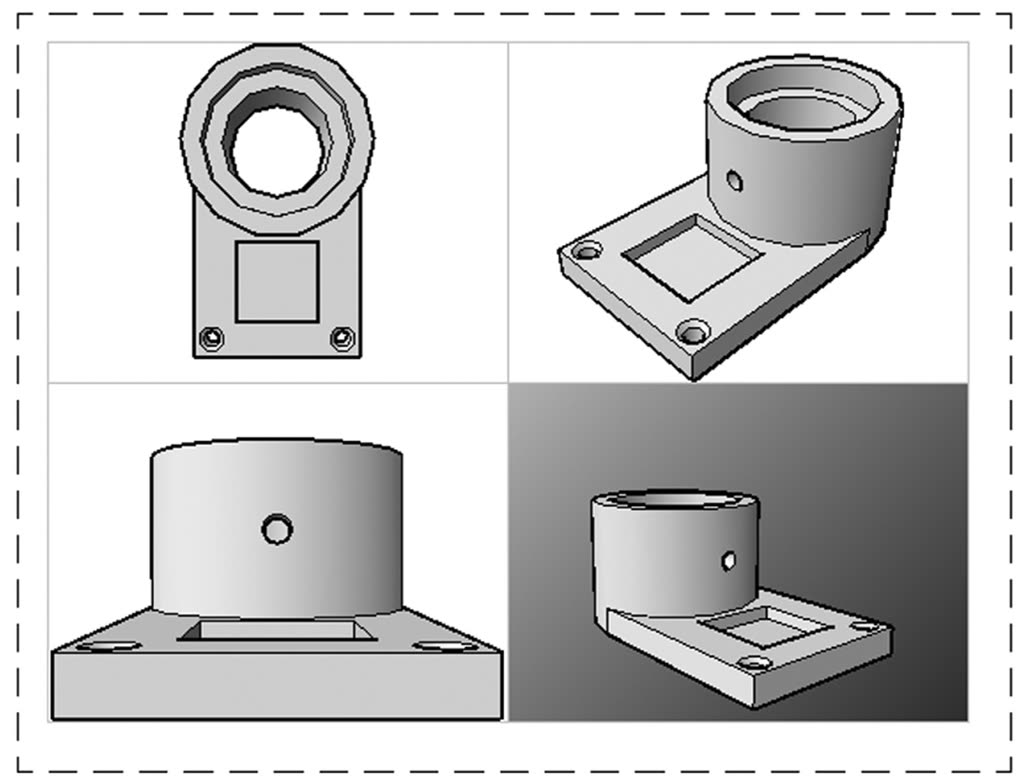

将设置更改为三维,在每个视口中设置一个命名视图,然后为每个视口设置视觉样式。完成后单击确定,并为视口指定两个对角点,您将获得以下内容:

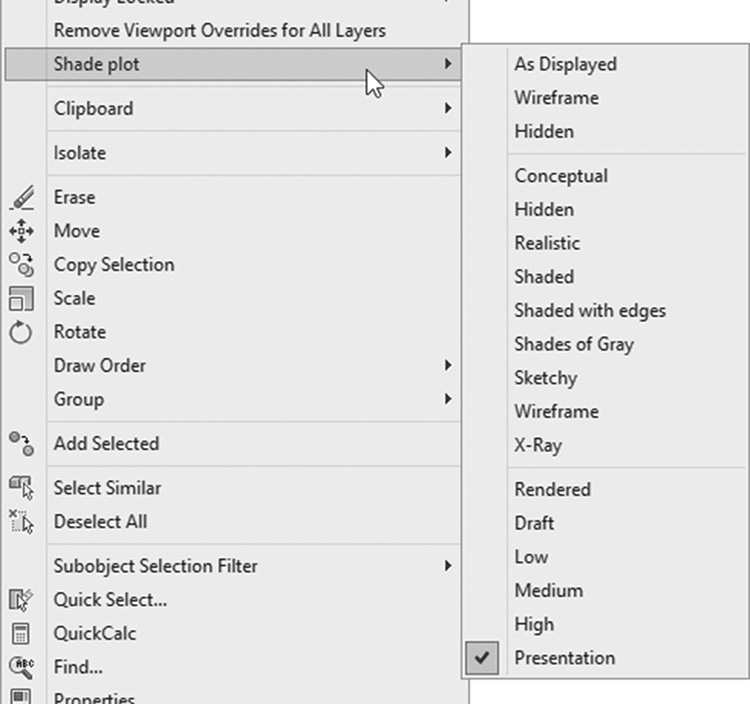

用户可以为其中一个或所有视口指定着色模式。选择所需的视口;然后右键单击,选择着色打印,然后选择以下模式之一:


注意最后一组着色打印。它们是渲染选项;因此,如果您愿意,可以打印渲染图像,但您只能使用打印预览命令看到此操作的效果。

练习 9-1

三维视图和视口

  1. 启动 AutoCAD 2025。
  2. 打开 Practice 9-1.dwg 文件。
  3. 将视觉样式更改为隐藏。

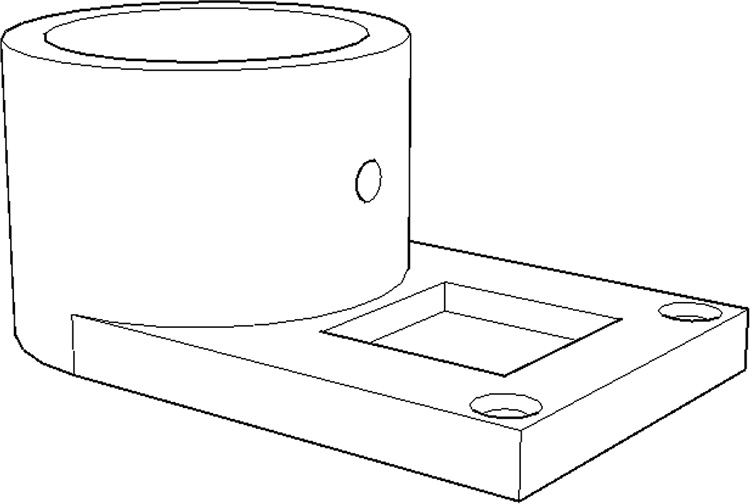

  4. 使用不同的查看命令,尝试获得以下内容:


  1. 将此视图保存为"My First View"。
  2. 将背景更改为渐变色,并将角度设置为 45 度。
  3. 转到 Layout1。
  4. 启动新建视口命令。
  5. 选择四个:相等;然后将设置更改为三维。选择右下角的视口,将视图更改为 My First View;将其他三个视图设置为您想要的任何内容。将其他三个视口的视觉样式设置为概念。
  6. 将四个视口插入到 Layout1 中的可用空间中。
  7. 选择右上角的视口,将着色打印更改为演示。

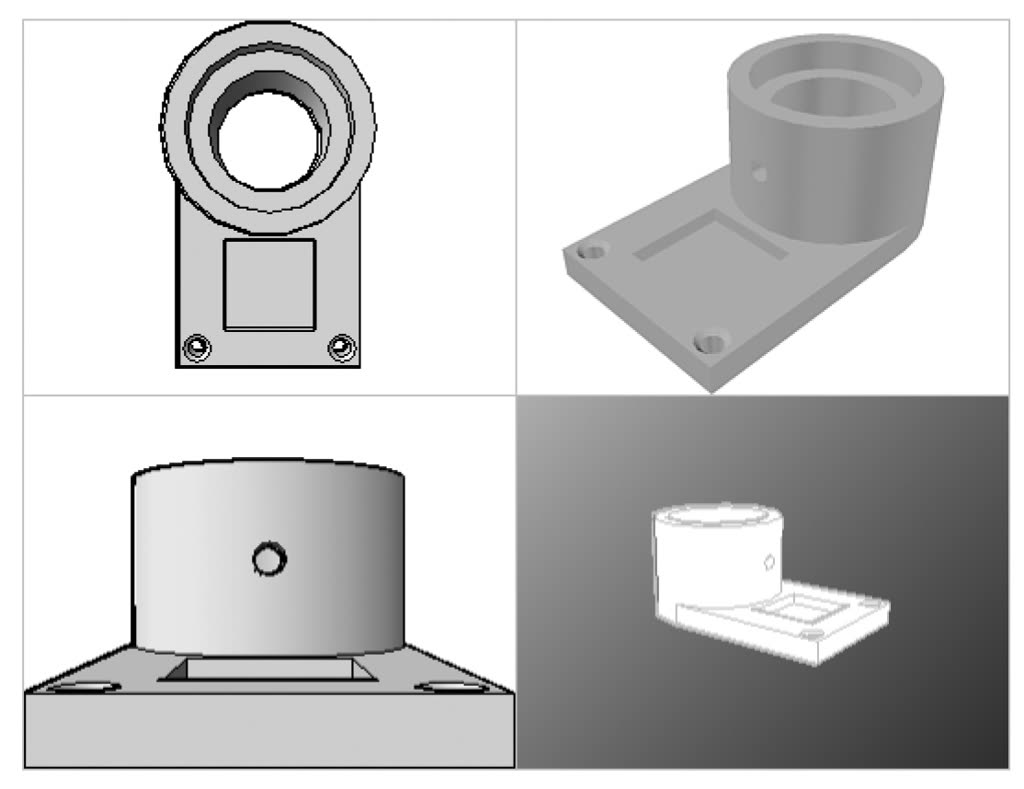

  8. 使用打印预览,检查输出;您应该获得以下内容:


  1. 保存并关闭文件。
