5.4 使用拉伸命令
此命令能够从垂直于原始二维形状的二维轮廓生成实体或曲面。您也可以使用实体和曲面的面边缘进行拉伸。在实体选项卡中使用拉伸命令将生成实体，但二维形状必须是闭合的，此过程才能成功。在曲面选项卡中使用拉伸命令将生成曲面，此命令将处理开放和闭合的二维形状。

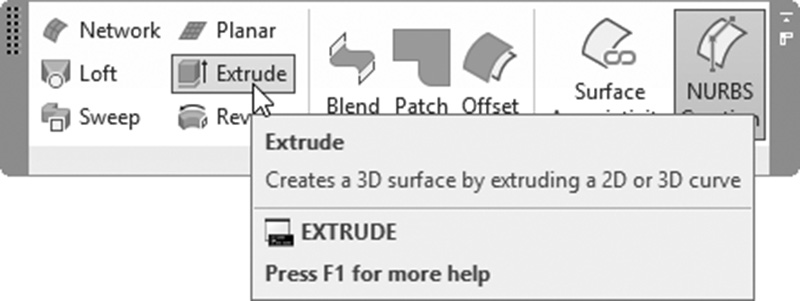

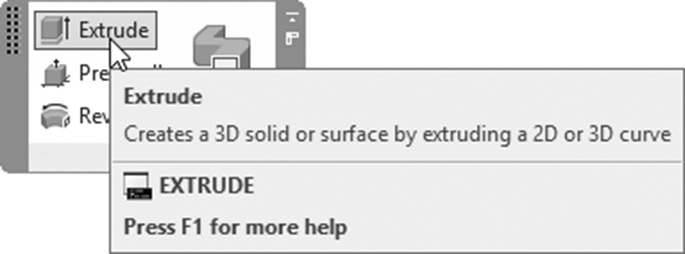

要执行此命令，请转到实体选项卡，找到实体面板，选择拉伸按钮，或者转到曲面选项卡，找到创建面板，选择拉伸按钮：
将显示以下提示：
选择要拉伸的对象或 [模式(MO)]:
指定拉伸的高度或 [方向(D)/路径(P)/倾斜角(T)]
第一行要求您选择要拉伸的对象。第二行显示：
指定拉伸的高度或 [方向(D)/路径(P)/倾斜角(T)]
此行将告诉您在 AutoCAD 中有四种创建拉伸的方法：
- 指定高度。
- 指定方向。
- 指定路径。
- 指定倾斜角。
5.4.1 使用高度创建拉伸

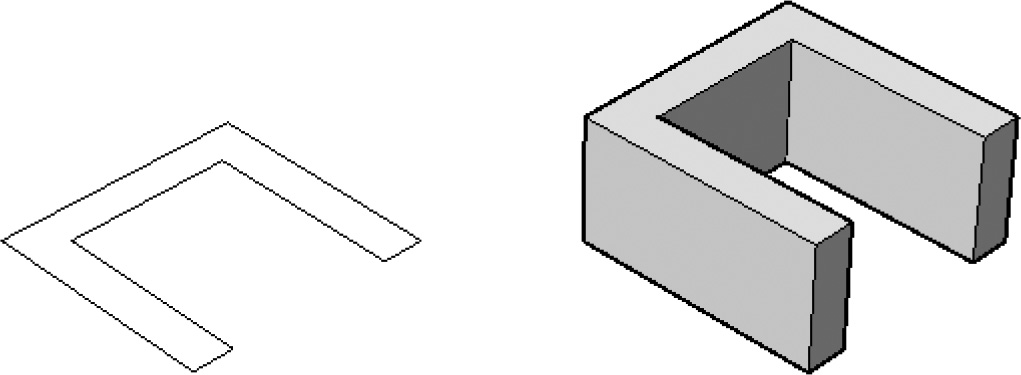

这是默认选项；它将使用高度创建垂直于二维轮廓的拉伸。每当您选择二维对象、边或面时，您将在屏幕上看到拉伸预览。您可以以图形方式指定高度，也可以键入高度值。请参见以下内容：
5.4.2 使用方向创建拉伸

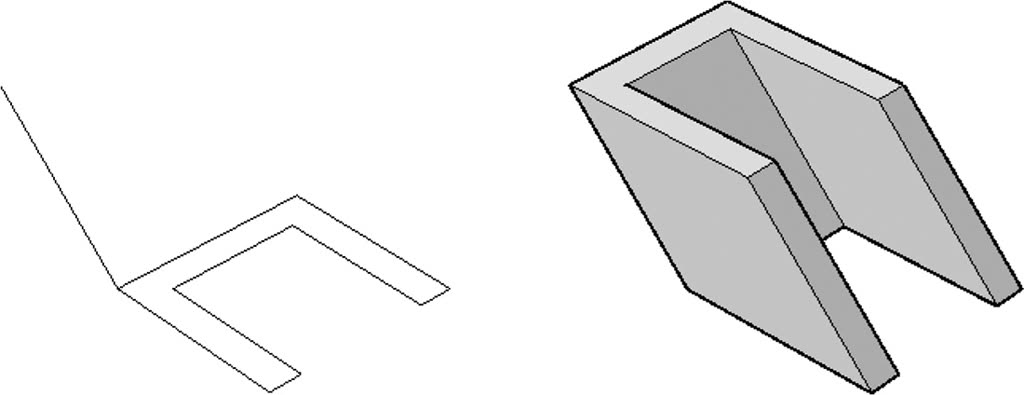

如果高度选项是创建垂直于轮廓的拉伸，则此选项将创建具有任意所需角度的拉伸。将显示以下提示：
指定方向的起点:
指定方向的端点:
下图阐明了这个概念：
5.4.3 使用路径创建拉伸
此选项将使用路径创建拉伸。您可以使用几乎所有的二维对象作为路径，包括三维多段线和螺旋。此外还可以使用实体和曲面的边。在选择路径之前，您可以选择设置倾斜角。将显示以下提示：
选择拉伸路径或 [倾斜角(T)]:
如果您选择倾斜角选项，您将看到以下提示：
指定拉伸的倾斜角或 [表达式(E)]:

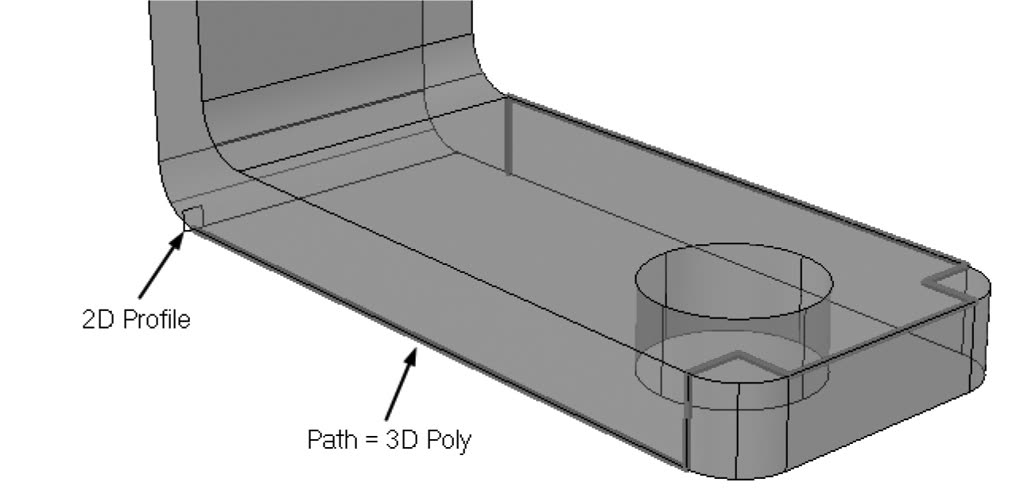

以下插图说明了选择路径的过程：

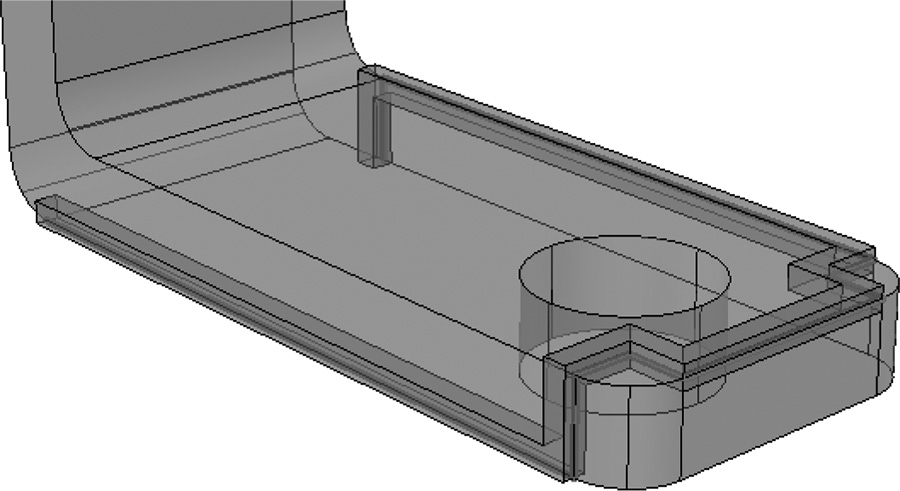

结果将类似于以下内容：

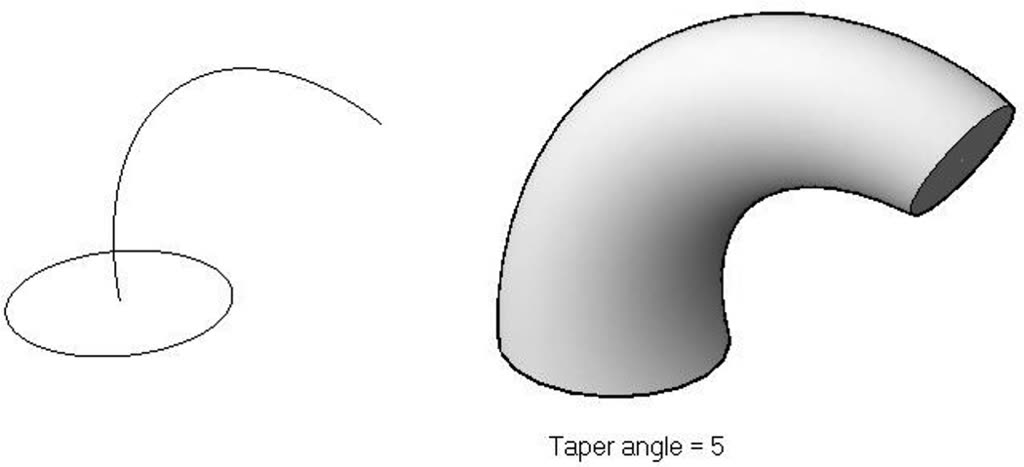

以下示例说明了使用带倾斜角的路径：

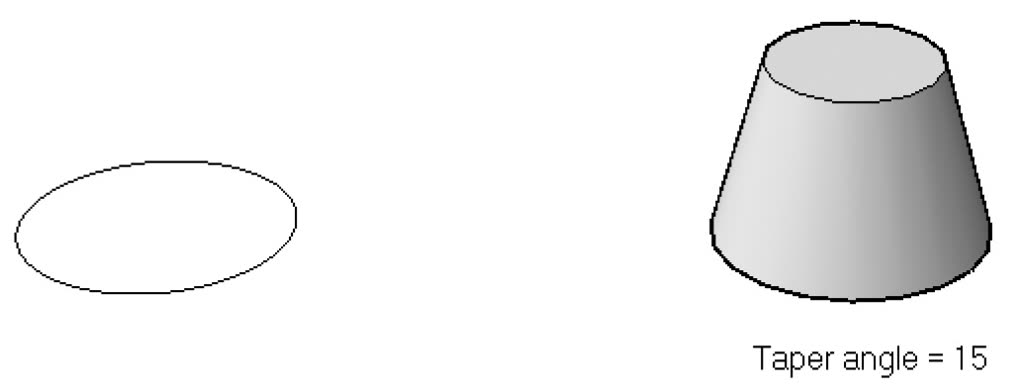

5.4.4 使用倾斜角创建拉伸
此选项将设置正倾斜角（向内）或负倾斜角（向外）。设置倾斜角后，相同的提示将再次出现，这意味着倾斜角可以与上述所有选项（即高度、方向和路径）配合使用。请参考以下提示：
指定拉伸的倾斜角或 [表达式(E)]:
指定拉伸的高度或 [方向(D)/路径(P)/倾斜角(T)/表达式(E)]
练习 5-2-A
使用拉伸命令
- 启动 AutoCAD 2025。
- 打开 Practice 5-2-A.dwg 文件。
- 将视觉样式更改为概念。
- 将两个矩形向上拉伸，高度 = 200，倾斜角 = 1。
- 解冻图层 Path。
- 启动拉伸命令并选择其中一个柱体的顶面（使用 [Ctrl] 选择面，不要使用子对象 = 面，因为这会阻止您选择路径）；将倾斜角更改为 0。
- 对三个实体执行并集。

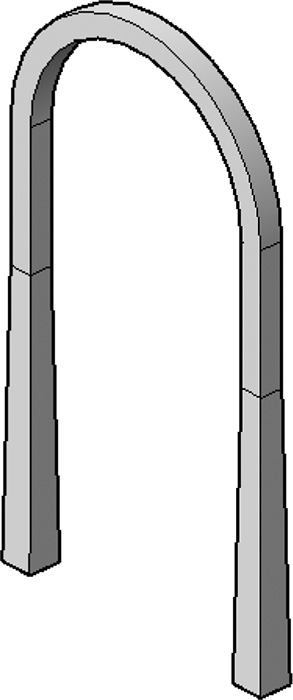

- 您将得到以下形状：
- 保存并关闭文件。
练习 5-2-B
使用拉伸命令——区分方向和倾斜角
- 启动 AutoCAD 2025。
- 打开 Practice 5-2-B.dwg 文件。
- 将视觉样式更改为概念。
- 使用拉伸命令，使用方向选项拉伸左侧的形状
- 对中间的两条圆弧执行相同操作（由于它们是圆弧，将生成曲面而非实体）
- 使用倾斜角选项拉伸右侧的两条圆弧，使用角度 = 15，高度 = 100
- 您现在能区分方向选项和倾斜角了吗
- 保存并关闭文件。
