7.5 实体边圆角

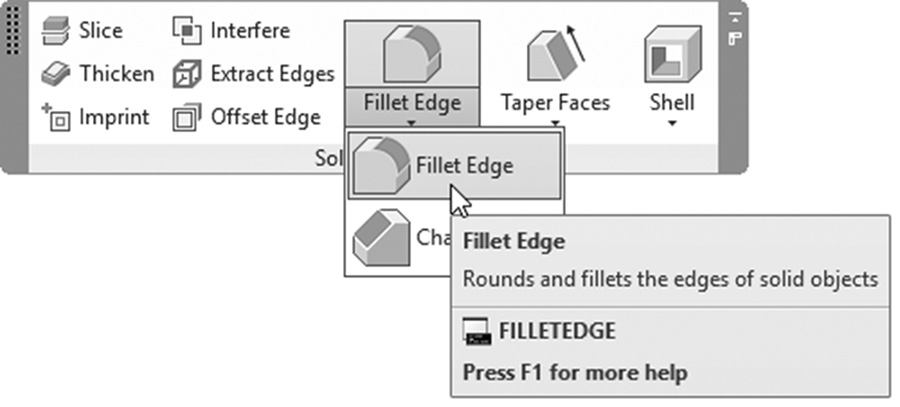

此命令将为实体边创建圆角。尽管用户仍然可以使用二维圆角命令，但我们强烈建议使用此命令代替。要执行此命令，请转到 实体 选项卡，找到 实体编辑 面板，然后选择 圆角边 按钮：
将显示以下提示：
半径 = 1.0000
选择边或 [链(C)/环(L)/半径(R)]:
选择边或 [链(C)/环(L)/半径(R)]:
已选定 2 条边用于圆角。
第一行向您报告半径的当前值。然后 AutoCAD 要求选择所需的边——如果您不更改半径值，它将使用默认值。完成选择边后，按 Enter 键。相应地，AutoCAD 将向您报告所选边的数量。将显示以下消息：
按 Enter 键接受圆角或 [半径(R)]:

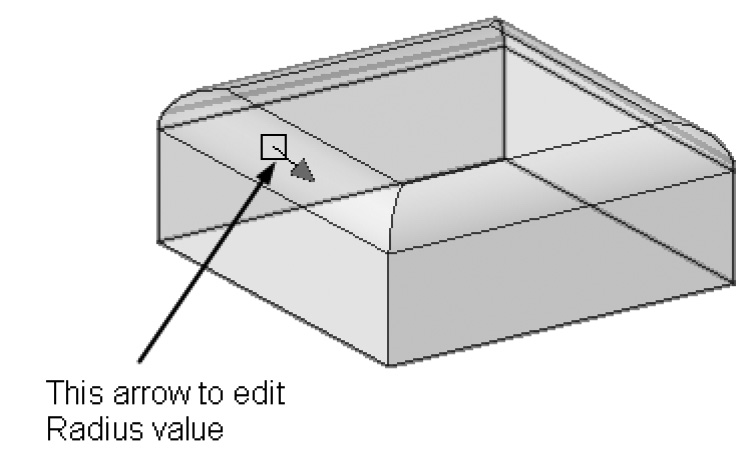

您可以按 Enter 键接受生成的圆角，或者更改 半径 值。您可以通过移动表示半径值的箭头或选择 半径 选项并键入新值来完成。
7.5.1 链选项
使用此选项时，如果边彼此相切，用户可以选择多条边。当您选择此选项时，您将看到以下提示：
选择边链或 [边(E)/半径(R)]:

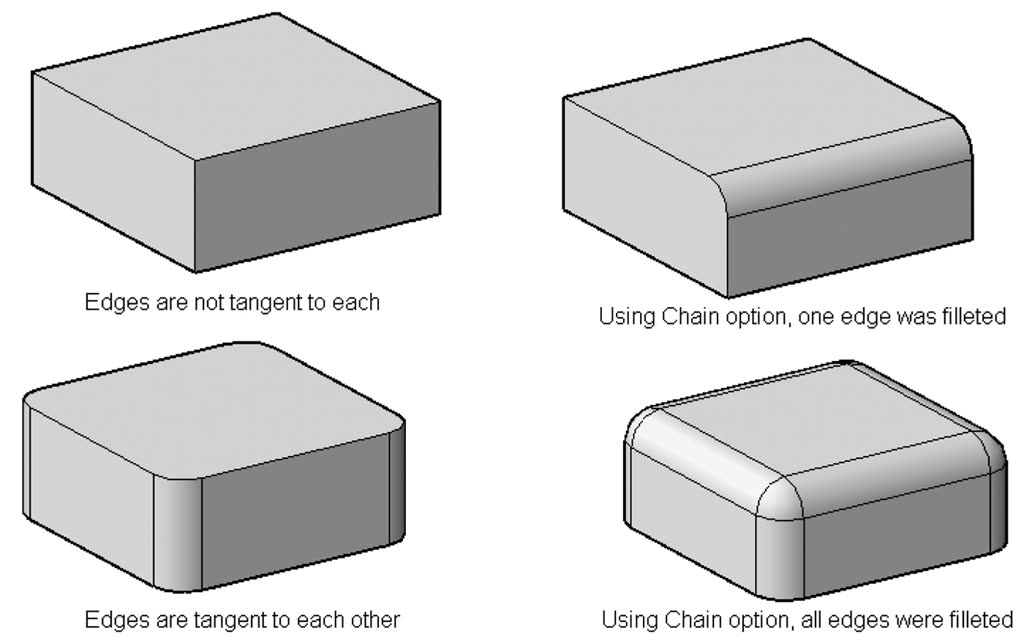

这里的条件是相切。请参考以下示例，它阐明了链选项的概念：
7.5.2 环选项

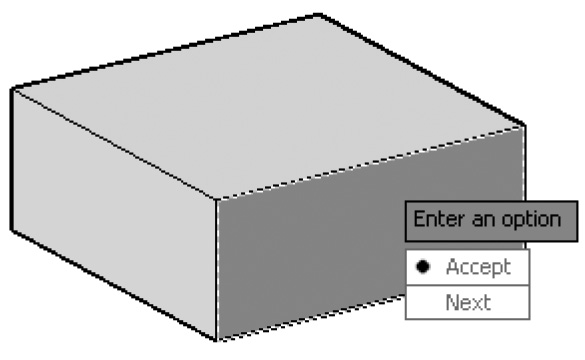

此选项将选择一组边环，无论它们是否彼此相切。对于任何给定的边，有两个可能的环；AutoCAD 将选择其中一个环，并要求您接受它或选择下一个环。以下图像显示了选择边后的第一步：

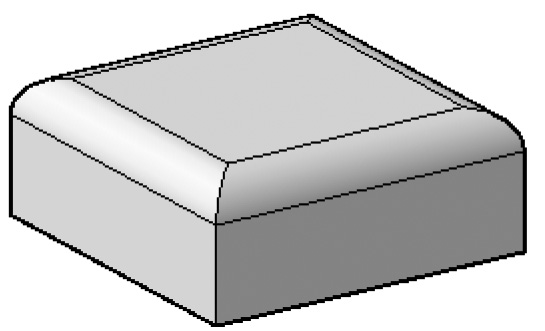

选择下一个选项后，您将看到所有边一次性完成圆角：
