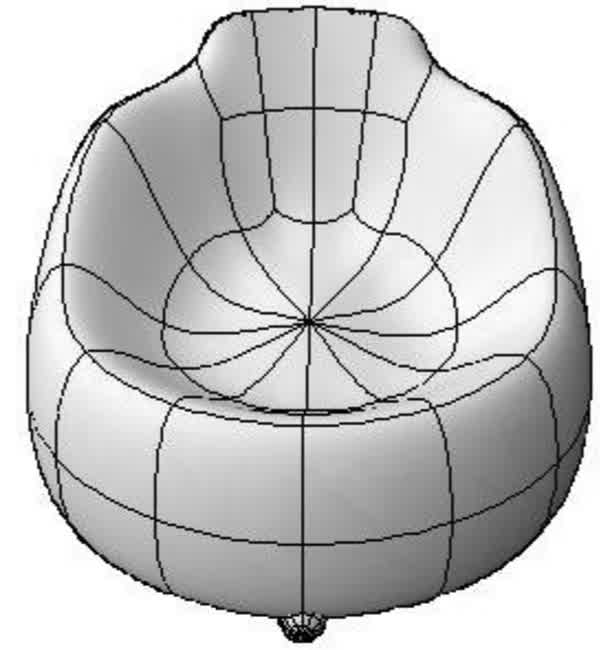

3.6 转换、细化和折痕

在本节中，我们将讨论三个命令，它们允许你执行以下操作：

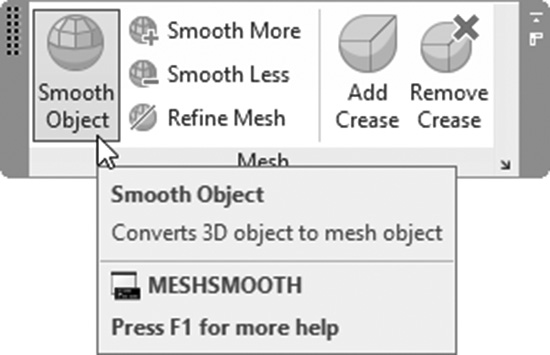

在 AutoCAD 2007 之前，AutoCAD 中有称为曲面的三维对象。这些与我们在第 4 章中讨论的曲面无关。如果你打开包含这些类型对象的文件并希望将它们转换为网格，或者如果你希望将任何实体转换为网格，此命令适合你。要执行此命令，请转到网格选项卡，找到网格面板，然后选择平滑对象按钮：

将显示以下提示：


选择要转换的对象:

选择要转换的对象:

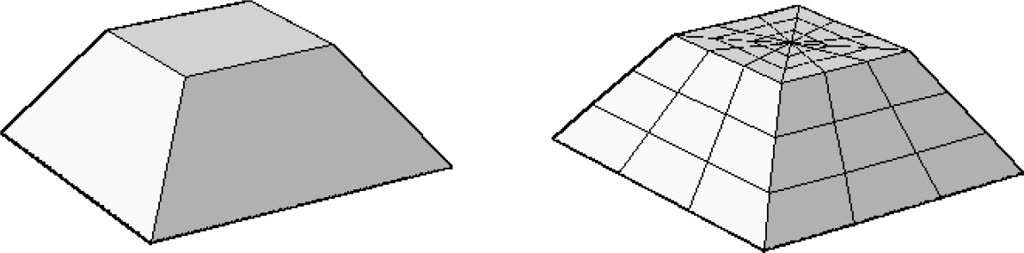

选择要转换的目标三维对象。完成后按 Enter 键结束命令。参考下图：

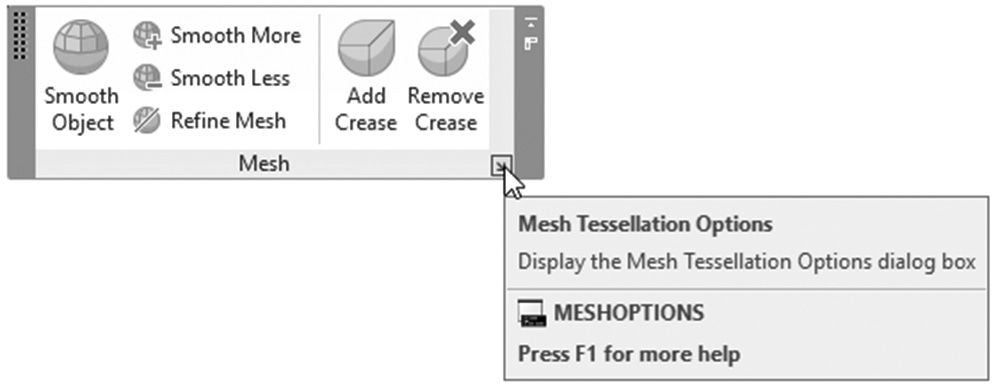

我们如何控制生成网格的结果？不同方向上会有多少个面？它会被平滑吗？要回答这些问题，请转到网格选项卡，找到网格面板，然后选择网格镶嵌选项按钮：

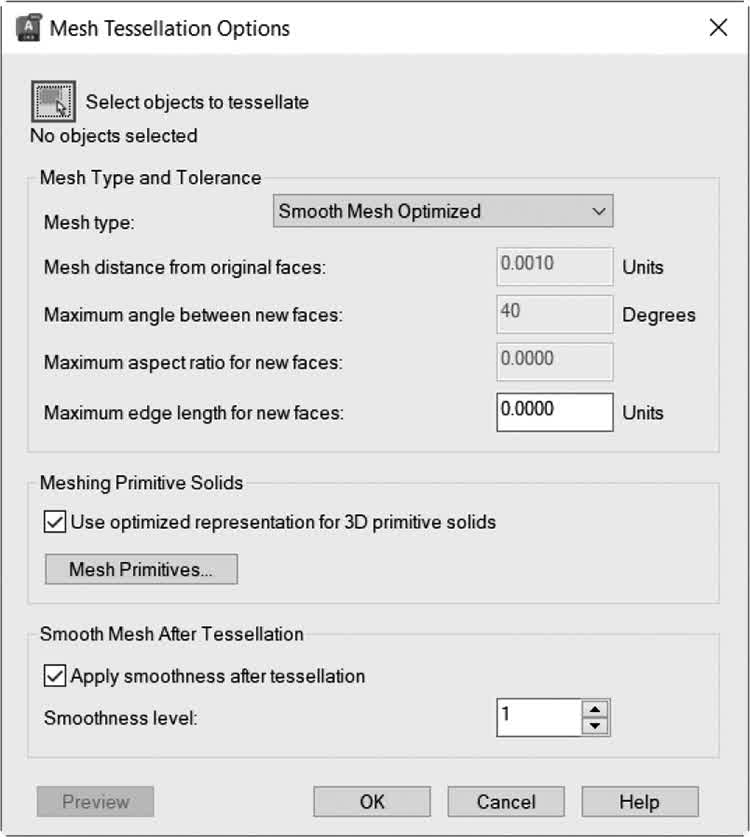

将显示以下对话框：

如果你将网格类型选择为优化的平滑网格，那么许多选项将被禁用。其余选项不言自明。

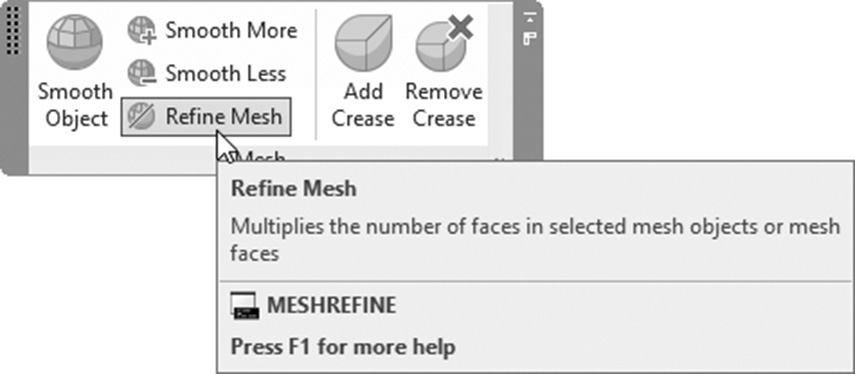

你可以增加网格面或整个网格中的面数。平滑度级别应为 1 或更高。要执行此命令，请转到网格选项卡，找到网格面板，然后选择细化网格按钮：

将显示以下提示：


选择要细化的网格对象或面子对象:

选择要细化的网格对象或面子对象:

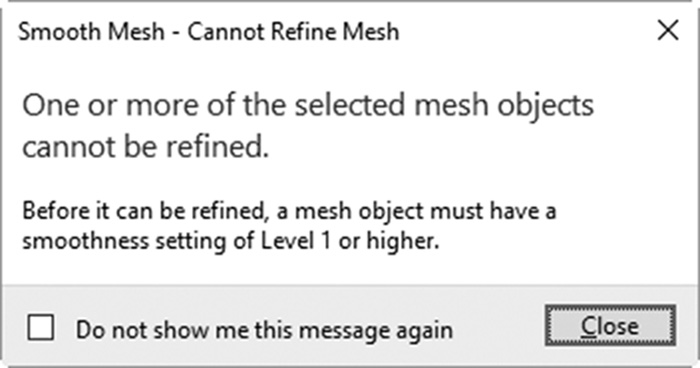

选择一个网格或面子对象。如果你尝试细化平滑度级别 = 无的网格，你将看到以下消息：

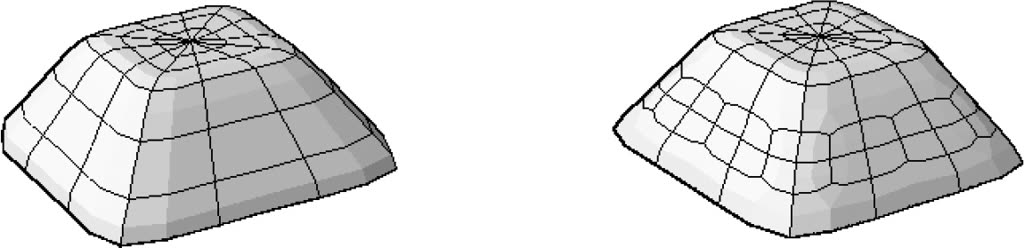

完成后按 Enter 键结束命令。参考下图：

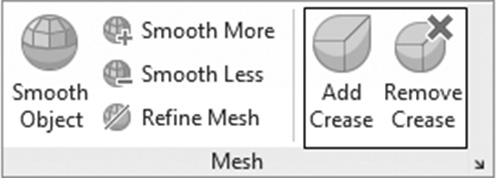

此命令与平滑度相反，因为你可以为网格的某些面添加锐度。要执行此命令，请转到网格选项卡，找到网格面板，然后选择添加折痕按钮或移除折痕按钮：

你将看到以下提示：


选择要折痕的网格子对象:

选择要折痕的网格子对象:

指定折痕值 [始终] <始终>:

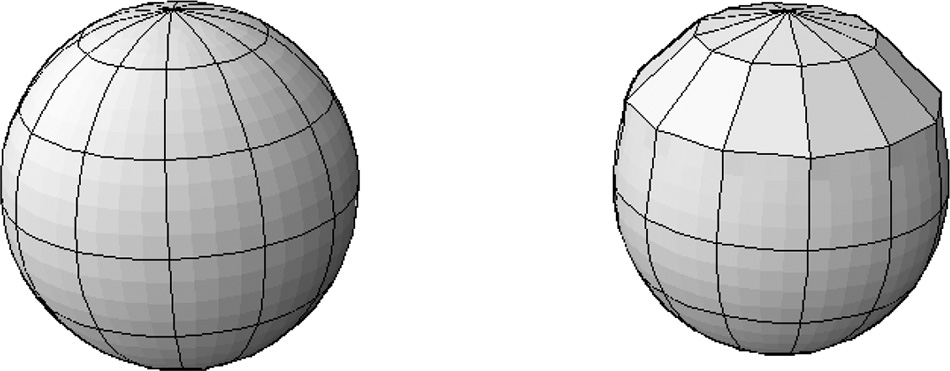

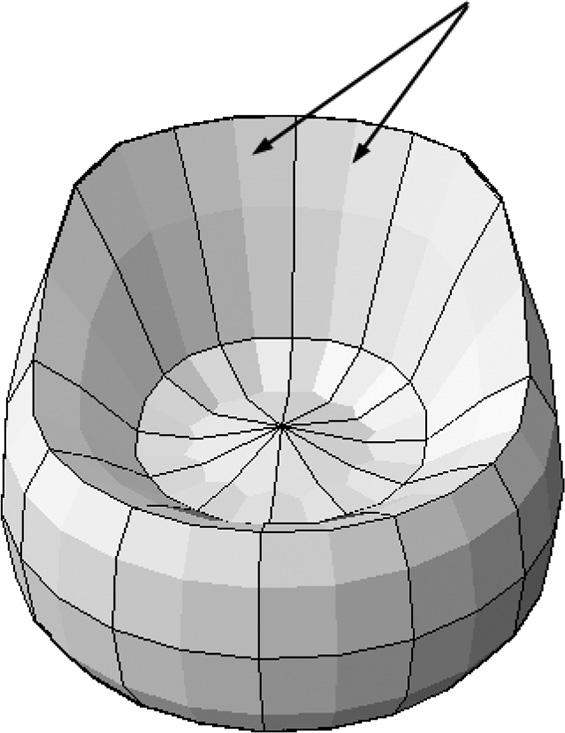

你可以对面、边或顶点进行折痕。最后一个提示要求指定折痕值，这是允许保留折痕的最高平滑度级别值；高于此值时折痕将被平滑。始终表示折痕将始终保留。参考下图：

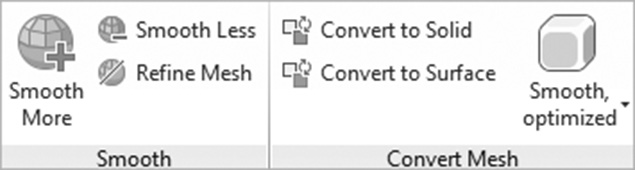

如果你单击一个网格，两个新的上下文面板将添加到当前选项卡中。它们是平滑面板，包含上述所有命令，以及转换网格，本书稍后将讨论。

练习 3-3

转换、细化和折痕
