8.7 使用截面平面命令进行剖切

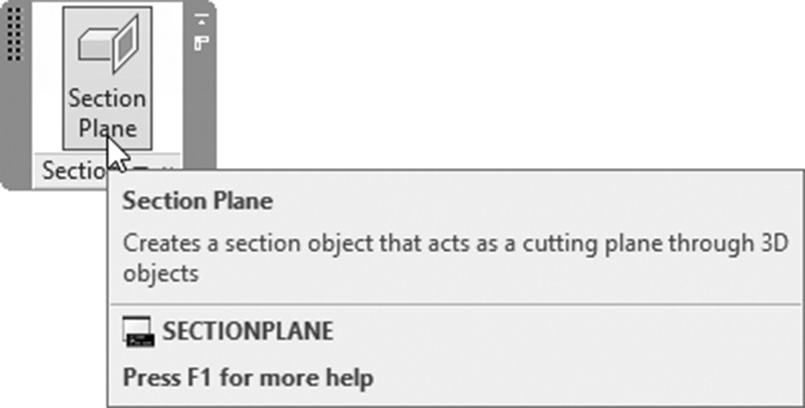

此命令将从任何三维对象创建二维/三维截面。它能够将其作为块插入或导出到另一个文件。要执行此命令，请转到常用选项卡，找到截面面板，然后选择截面平面按钮：

将显示以下提示：


选择面或任意点以定位截面线或 [绘制截面/正交/类型]:

有三种方法可以创建截面平面。

8.7.1 选择面方法

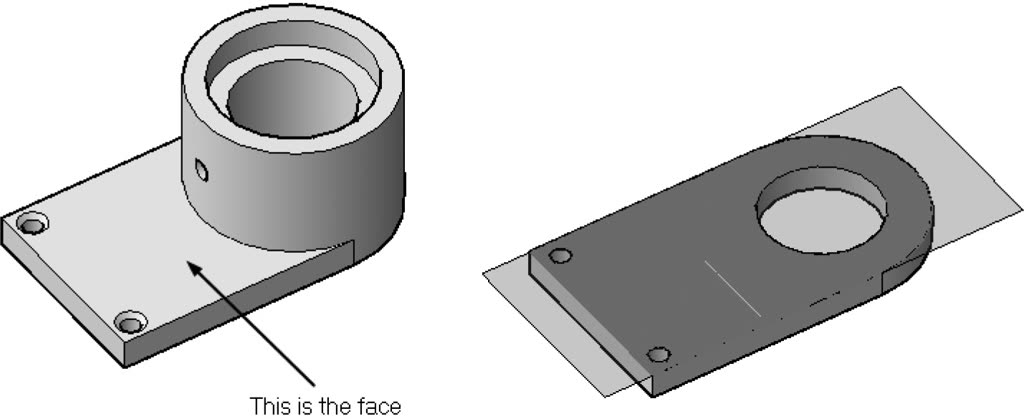

这是默认选项。此选项将要求您选择一个面作为截面平面。下图解释了这一概念：

8.7.2 绘制截面选项

使用此选项，您将能够使用对象捕捉绘制截面平面。将显示以下提示：


指定起点:

指定下一点:

指定下一点或按 ENTER 键完成:

指定下一点或按 ENTER 键完成:

指定截面视图方向上的点:

AutoCAD 将以绘制直线或多段线的相同方式要求您指定点；完成后按 Enter 键。AutoCAD 需要至少两个点来绘制截面平面。最后，单击您希望剖切工作的一侧。下图解释了这一概念：

8.7.3 正交选项

此选项将创建平行于相对于当前 UCS 的六个正交平面之一的截面平面。将显示以下提示：


将截面对齐到: [前/后/上/下/左/右]:

选择所需的平面；截面平面将应用于三维对象。

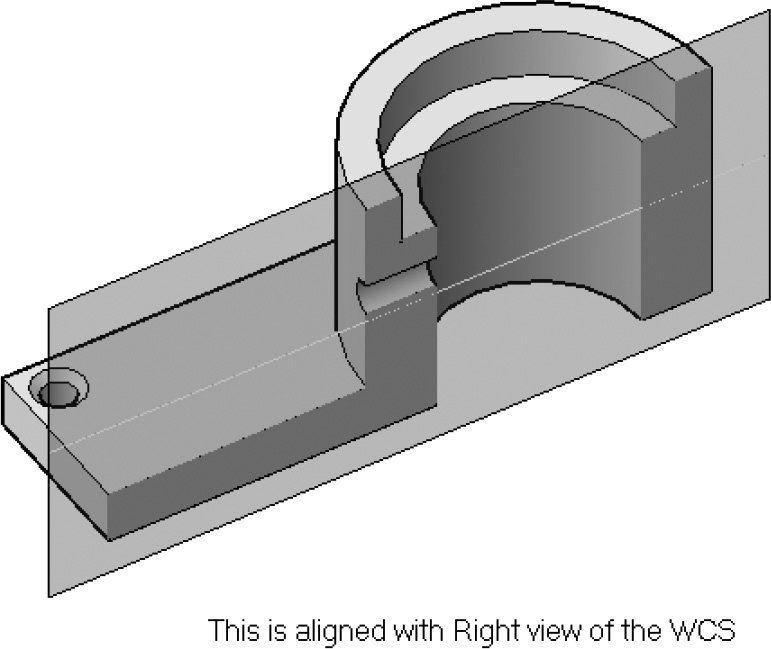

下图解释了这一概念：

8.7.4 类型选项

使用此选项，您将选择截面平面类型。您将看到以下提示：


输入截面平面类型 [平面/剖切/边界/体积] <平面>:

我们将在接下来的章节中讨论每一种类型。

8.7.5 截面平面类型选项

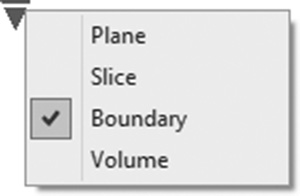

创建截面平面后，单击该平面以查看四个可用选项。您将看到一个三角形；单击后您将看到以下内容：

用户将看到四个截面选项：

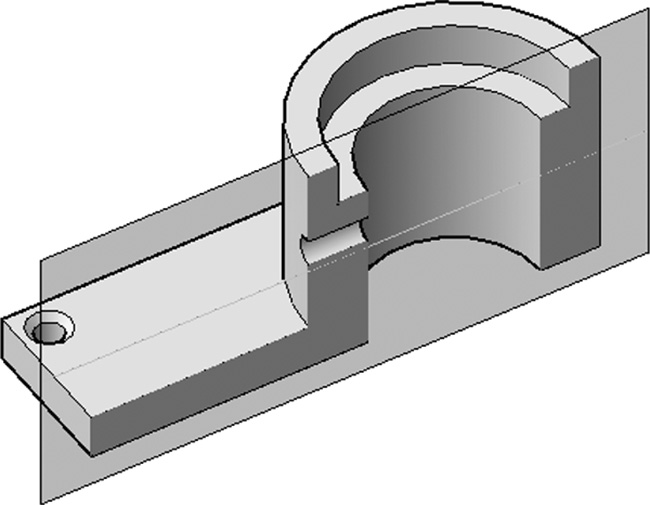

截面平面： 它将仅显示截面平面。请参见下图：

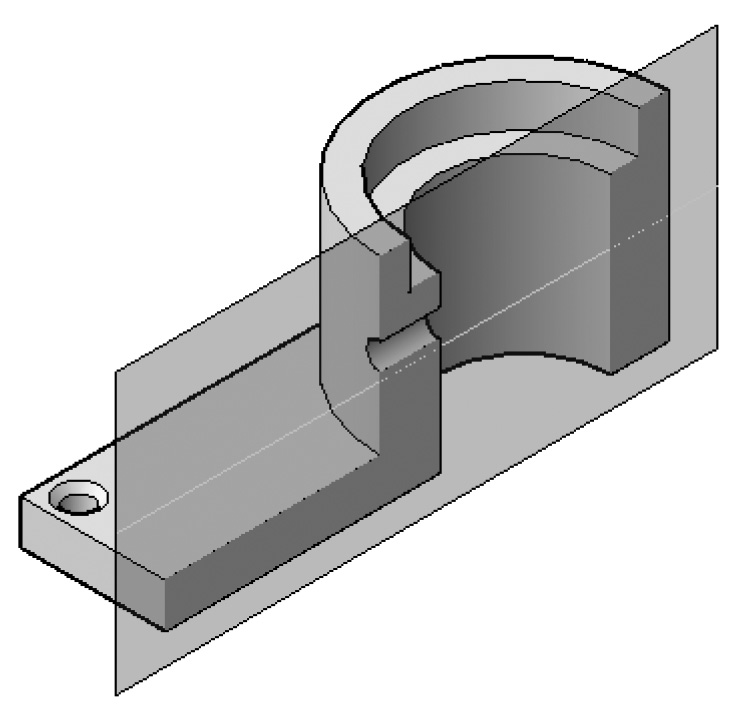

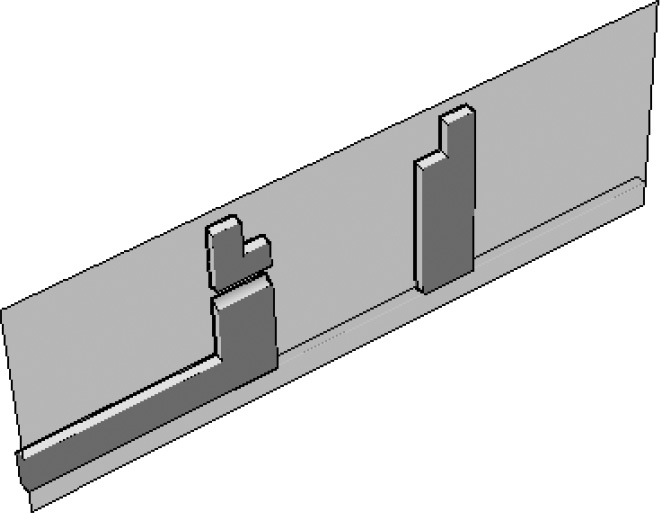

剖切： AutoCAD 将剖切三维对象以使用默认厚度显示它（我们将在后面学习如何更改默认厚度）。请参见下图：

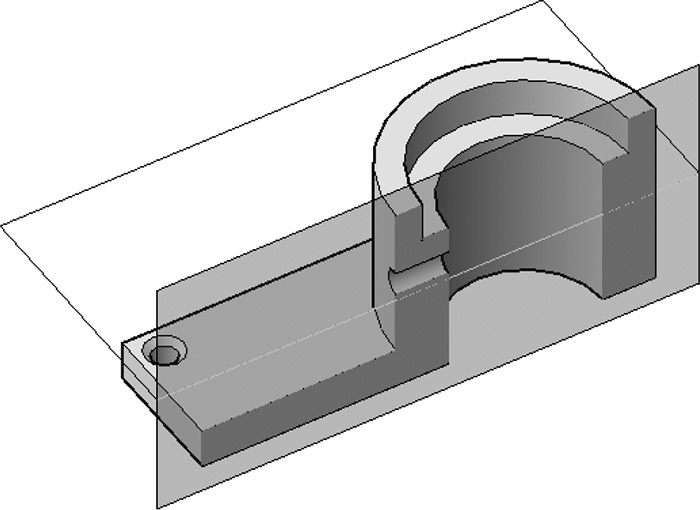

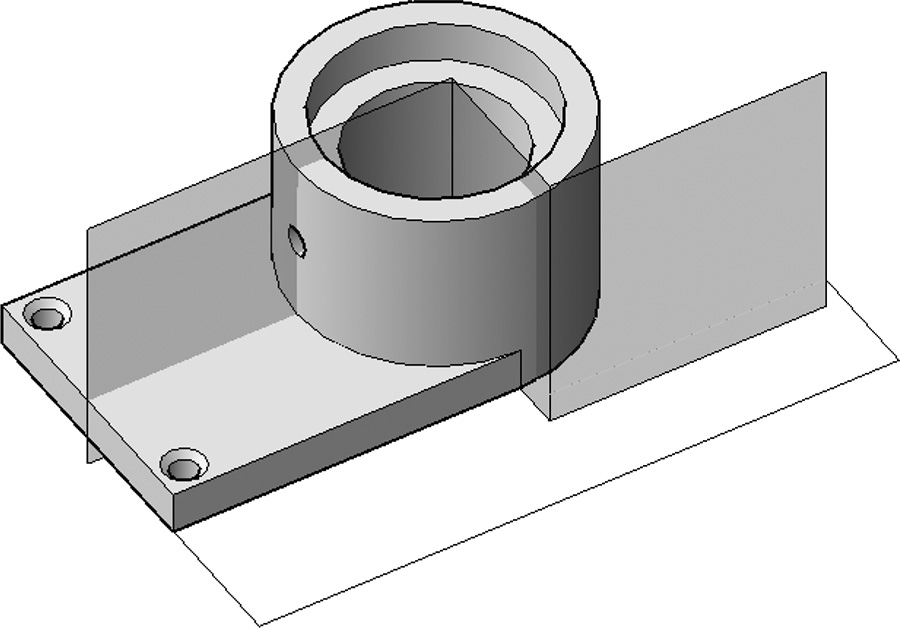

截面边界： 将设置二维范围，它将控制截面平面将影响什么。请参见下图：

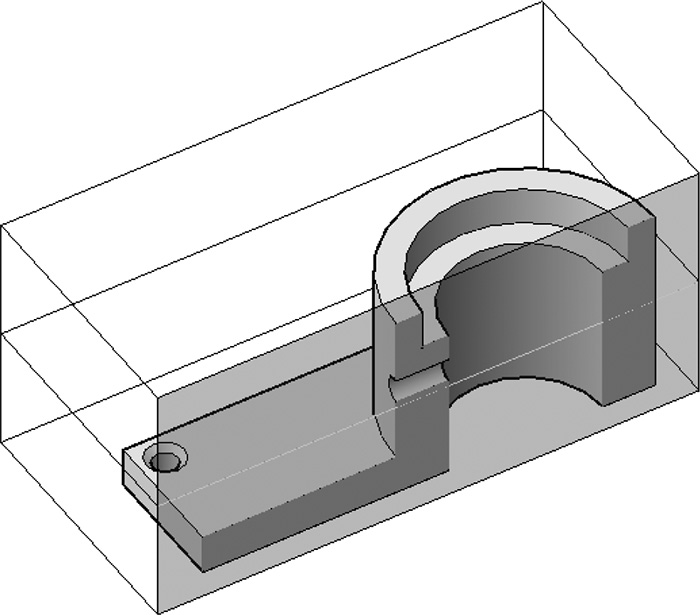

截面体积： 将设置三维范围以控制三维中哪些对象将受截面平面影响。请参见下图：

8.7.6 截面平面夹点

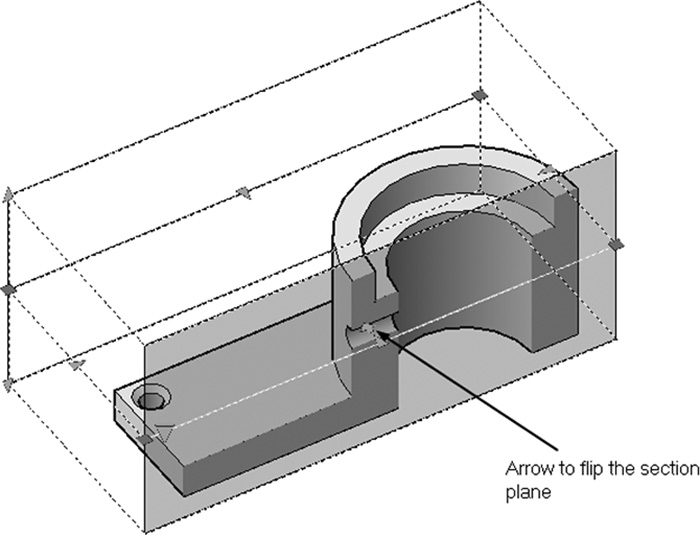

创建和控制截面平面后，您可以使用夹点进一步操作截面平面。如果您单击截面平面，您将看到以下内容：

用户可以使用夹点、矩形和三角形夹点来控制体积的大小。他们还可以使用箭头来翻转截面的一侧。

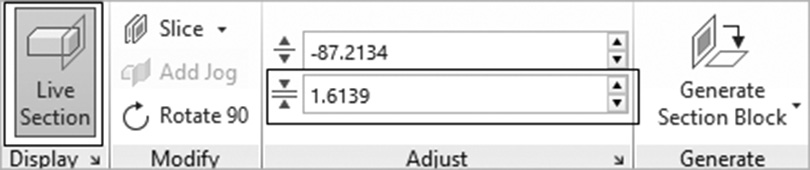

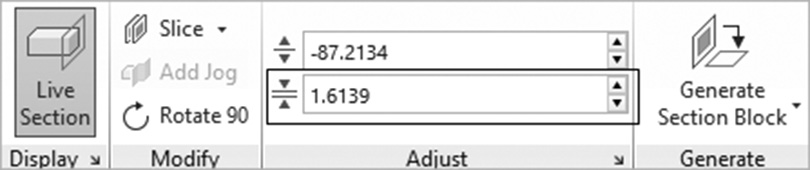

操作截面平面的另一种方法是上下文选项卡，当您选择截面平面时它会出现。它显示如下：

如果您选择剖切，您可以使用调整面板中的第二个字段设置剖切的厚度。

8.7.7 向现有截面平面添加折弯

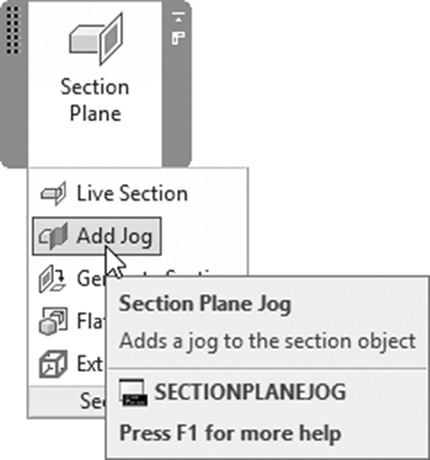

使用此命令，您可以向现有截面平面添加折弯（您仍然可以使用上面讨论的绘制截面选项绘制折弯）。要执行此命令，请转到常用选项卡，找到截面面板，然后选择添加折弯按钮：

将显示以下提示：


选择截面对象:

在截面线上指定要添加折弯的点:

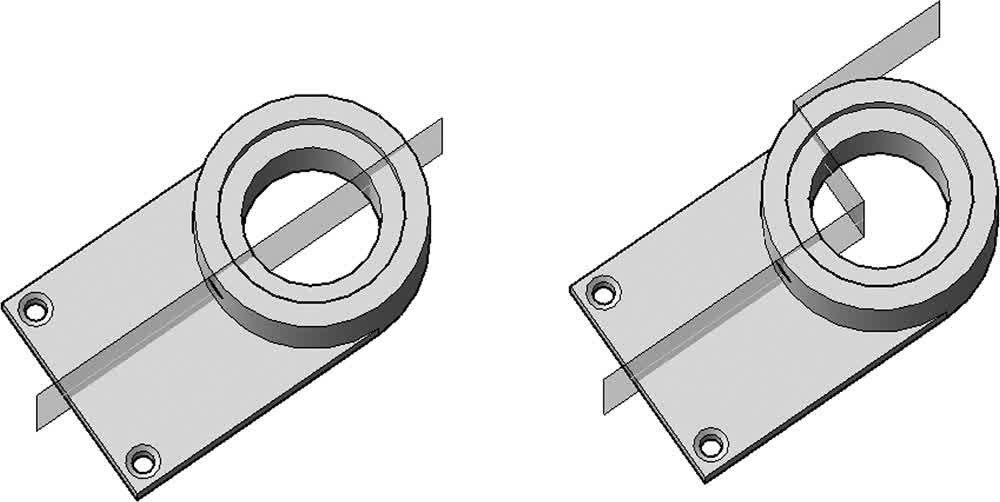

AutoCAD 将要求您在截面线上指定一个点，并立即添加折弯。在每个命令中，用户可以添加单个折弯，但总的来说，用户可以根据需要添加折弯。请参见下图：

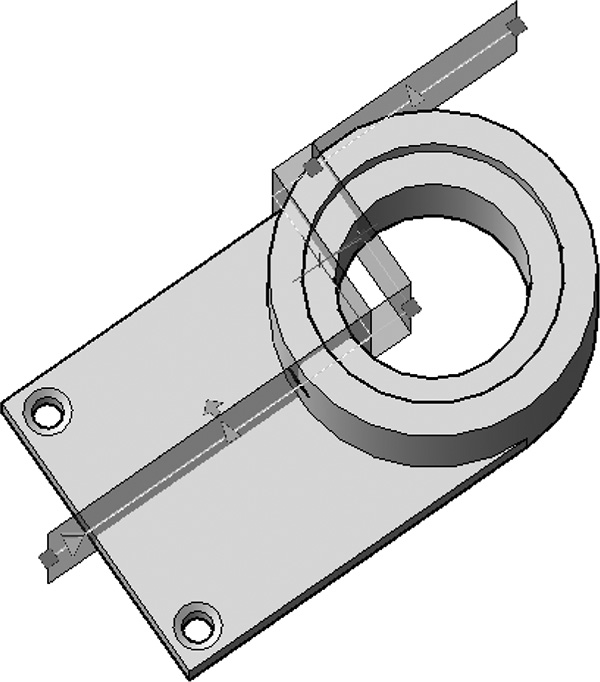

添加折弯后，用户可以使用夹点修改它。请参见下图：

8.7.8 活动截面命令

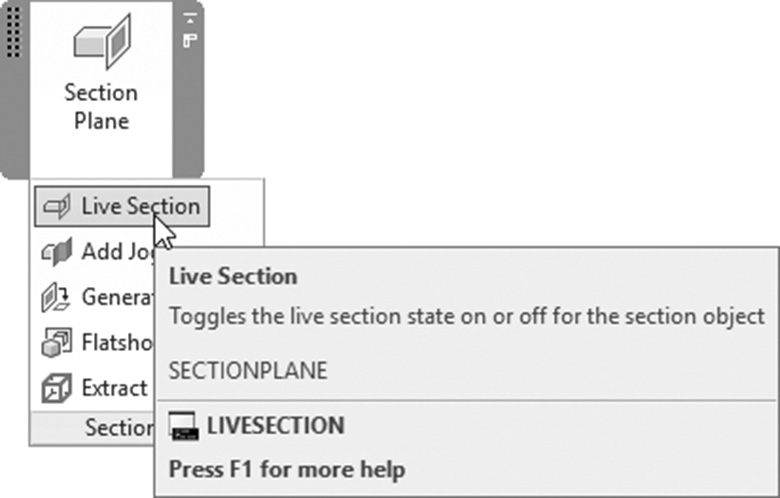

此命令将激活截面平面。要执行此命令，请转到常用选项卡，找到截面面板，然后选择活动截面按钮：

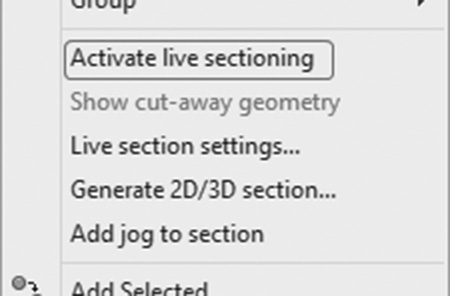

调用此命令的另一种方法是选择截面平面，右键单击，然后选择激活活动截面选项，如下所示：

第三种方法是使用上下文选项卡，当您选择截面平面时它会自动出现。找到显示面板，然后单击活动截面按钮：

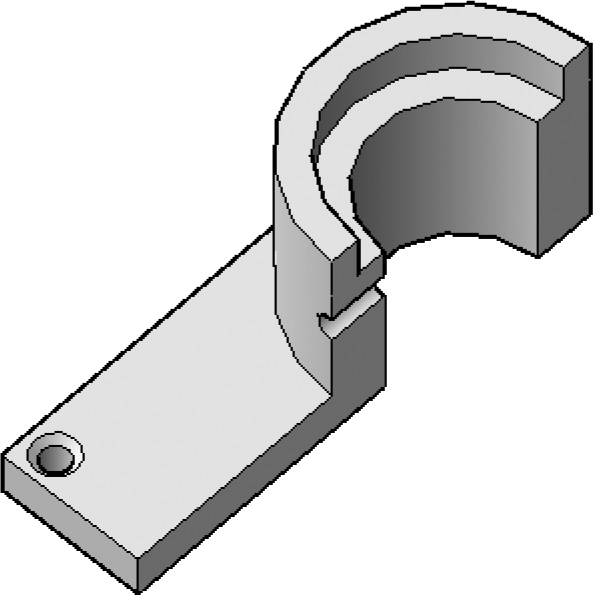

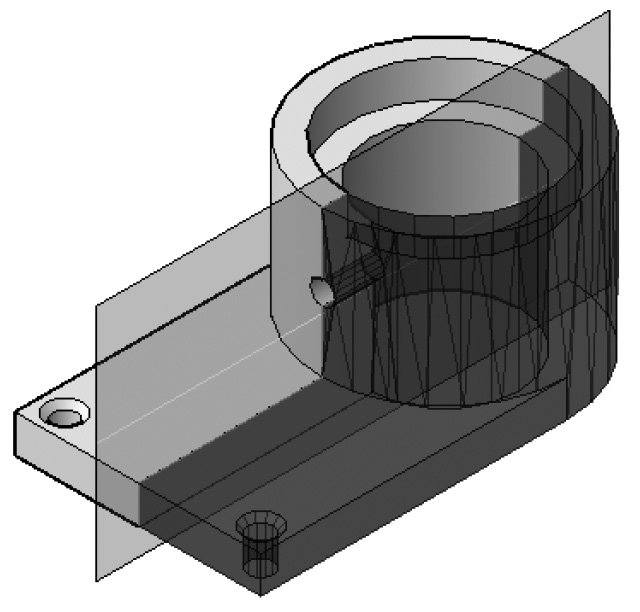

这是激活截面平面后发生的情况：

使用右键单击，用户可以选择显示切除几何图形；将显示以下内容：

8.7.9 生成截面命令

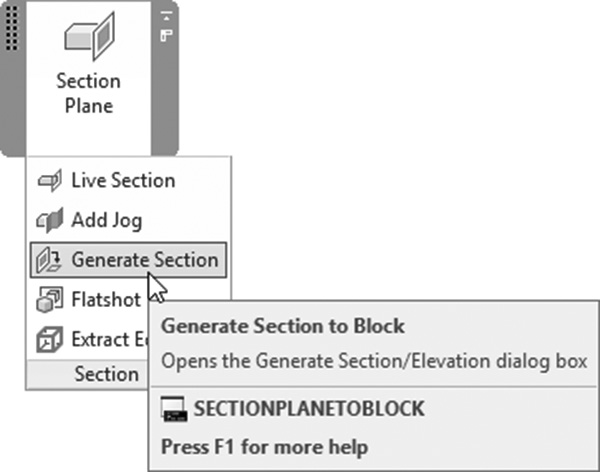

此命令将创建二维/三维截面并将其作为块插入到图形中，或将其导出到外部文件。要执行此命令，请转到常用选项卡，找到截面面板，然后选择生成截面按钮：

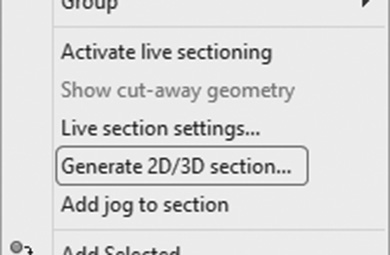

到达此命令的另一种方法是选择截面平面，然后右键单击并选择生成二维/三维截面选项：

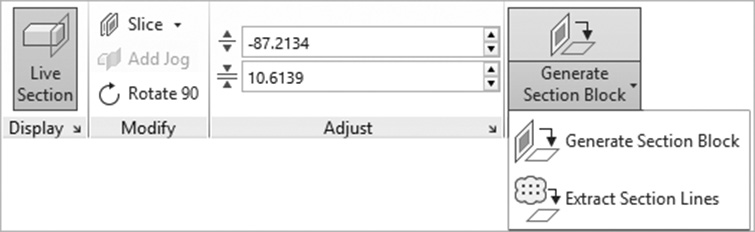

第三种方法是使用上下文选项卡，当您选择截面平面时它会自动出现。找到生成面板，然后单击生成截面块按钮：

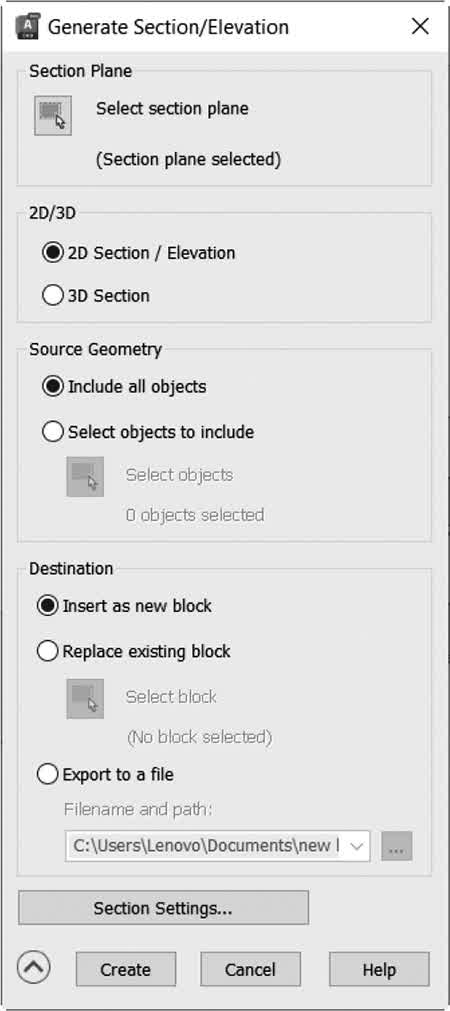

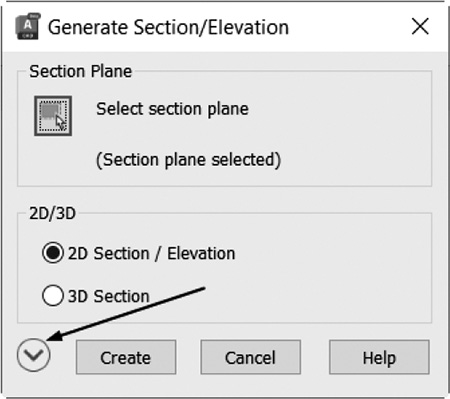

将显示以下对话框：

如果您单击向下的箭头，您将看到以下内容：

顶部的第一个按钮允许您选择所需的截面平面；然后选择是要创建二维截面/立面还是三维截面。选择后，单击创建按钮，将显示以下提示：


单位: 英寸 转换: 1.0000

指定插入点或 [基点/比例/X/Y/Z/旋转]:

输入 X 比例因子，指定对角点，或 [角点/XYZ] <1>:

输入 Y 比例因子 <使用 X 比例因子>:

指定旋转角度 <0>:

以上正是插入块命令的提示，因此无需讨论您已经知道的内容。

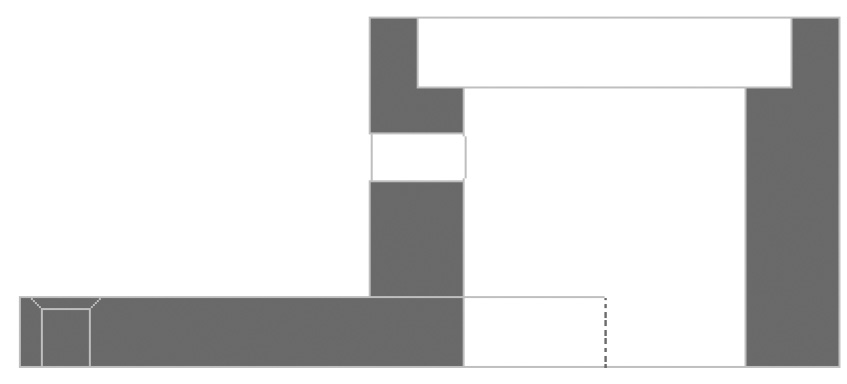

以下是二维截面的示例（注意表示隐藏线的虚线）：

以下是三维截面的示例：

用户可以更改以下全部或任何内容：

是包含所有对象还是选择图形的一部分包含在剖切过程中
是将截面作为新块插入，还是更新现有块（之前在此图形中进行过剖切过程），还是将截面导出到 DWG 文件

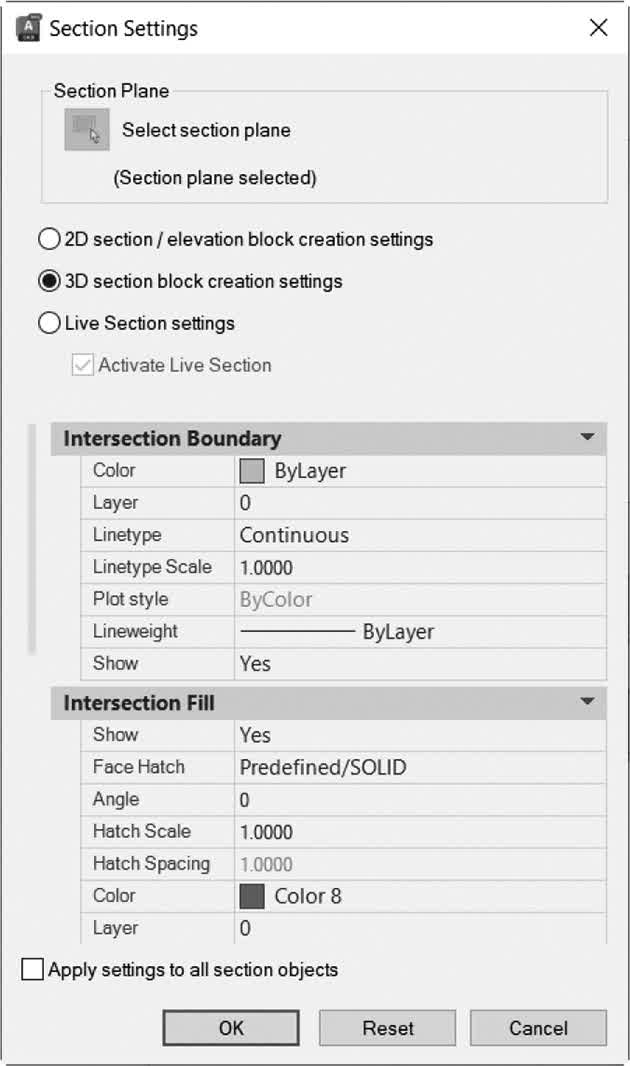

控制截面设置，如果您单击此按钮，您将看到以下对话框：

此对话框将控制二维截面、三维截面和活动截面的设置。您可以控制相交边界、相交填充、边界线、切除几何图形等对象的颜色、线型、线型比例和线宽。

练习 8-3

使用截面平面命令

启动 AutoCAD 2025。
打开 Practice 8-3.dwg 文件。

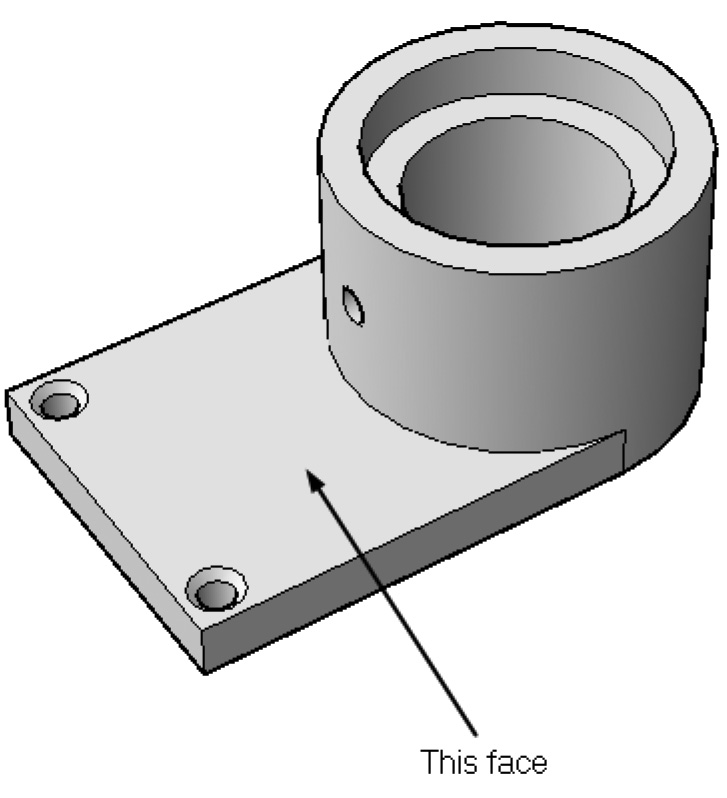

使用截面平面命令，选择以下面：

使用移动小控件，将截面平面在 Z 方向上向上移动 13.5 个单位。
生成二维截面，并将其作为块插入到图形中，不更改设置。
删除截面平面。
创建另一个与右对齐的正交截面平面。
生成二维截面，但这次将面填充的相交填充的截面设置更改为 ANSI31，比例 = 5，并将其导出到名为 Section Right.dwg 的文件。
删除截面平面。

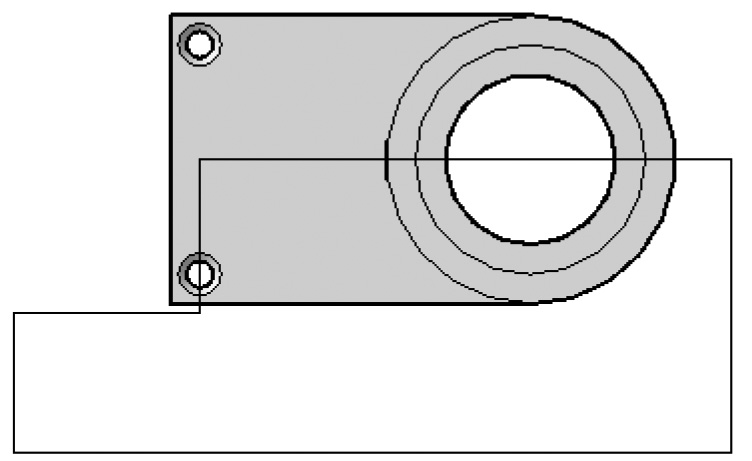

使用绘制截面选项创建截面平面，如下所示：

生成三维截面并导出到名为 Section 3D.dwg 的文件。
保存并关闭文件。
