2.7 使用按住并拖动命令
按住并拖动命令是一个非常方便的命令，它将帮助您即时创建三维实体。用户可以执行以下操作之一：
- 按住并拖动可以偏移三维实体的现有面；根据鼠标移动，三维实体的体积将增加或减少。
- 在三维实体的面上绘制二维形状后，按住并拖动命令将允许您创建三维实体，然后将其并集，或从现有三维实体中减去它。
- 使用闭合的二维形状，按住并拖动可以创建三维实体。
- 使用开放的二维形状，按住并拖动可以创建三维曲面（在第 4 章中讨论）。
按住并拖动命令具有多个选项（用户可以改为按住 Shift 键），这将允许您同时进行多次按住/拖动操作。

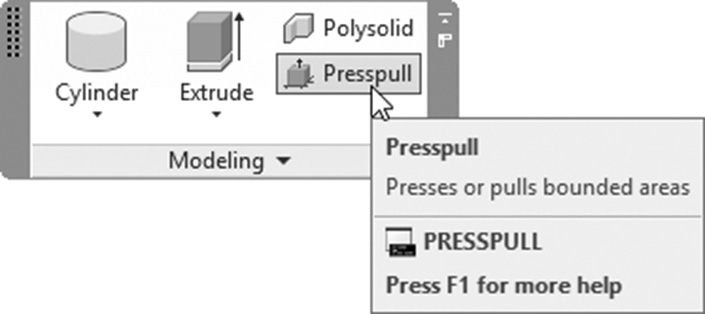

要执行此命令，请转到常用选项卡并找到建模面板；然后选择按住并拖动按钮：
您将看到以下提示：
选择对象或边界区域:
指定拉伸高度或 [多个(M)]:
该命令将不断重复这两个提示，直到您按 Enter 键结束它。
以下是四种情况的示例：

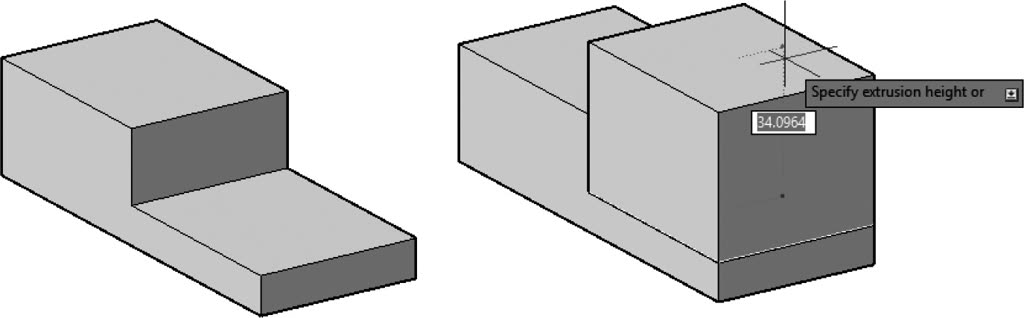

- 第一种情况：使用按住并拖动命令偏移三维实体的面。

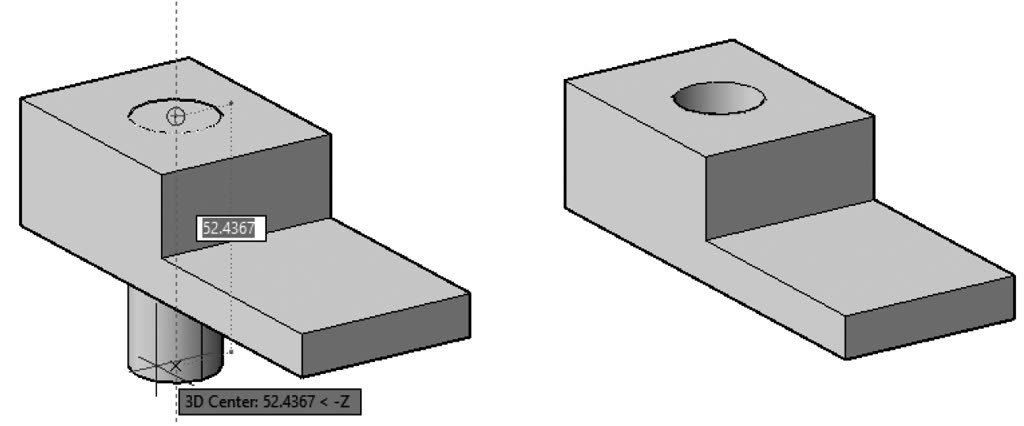

- 第二种情况：在三维实体面上绘制二维对象后，按住或拖动此二维形状，以从总三维实体中添加或移除体积。

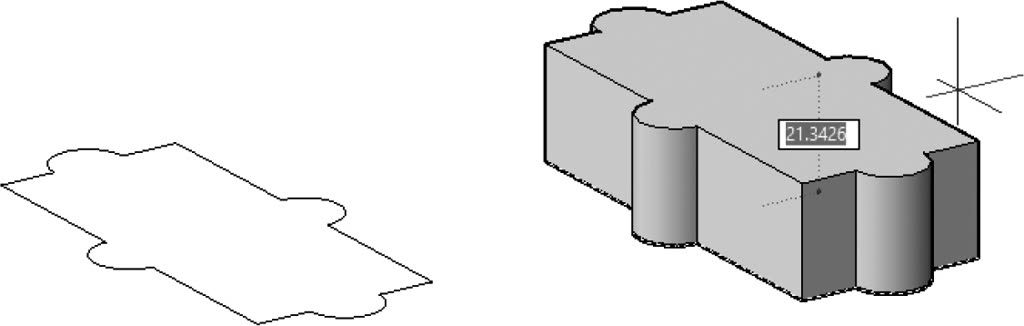

- 第三种情况：按住或拖动闭合的二维对象以生成三维实体。

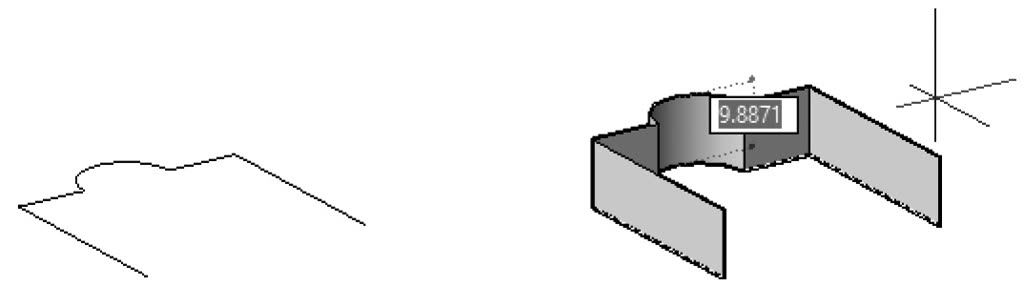

- 第四种情况：按住或拖动开放的二维对象以生成三维曲面。
使用多个选项（您可以改为按住 Shift 键）将允许您选择多个对象（开放的二维、闭合的二维、三维实体的面）并一次按住/拖动它们。

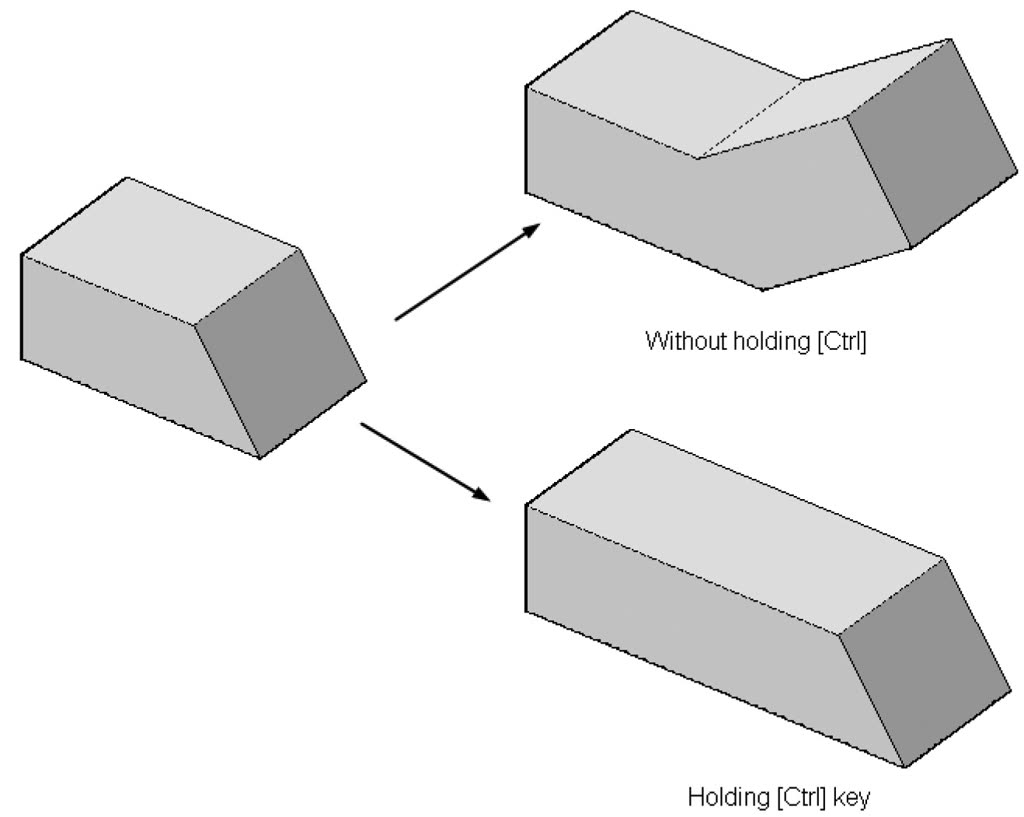

您还可以使用 Ctrl 键来控制命令的输出。让我们看以下示例：
在上面的情况中，您可以看到按住/拖动垂直于现有面偏移了该面。而按住 Ctrl 键时，按住/拖动使其偏移以遵循锥化角度。
练习 2-2
布尔函数和按住并拖动
- 启动 AutoCAD 2025。
- 打开 Practice 2-2.dwg 文件。
- 选择大长方体，右键单击，然后选择特性。将历史记录的值更改为记录。关闭特性选项板。
- 从长方体中减去上方圆柱体。
- 从长方体中减去下方圆柱体（使用两个不同的命令）。
- 将边缘处的四个长方体与大长方体并集。
-
按住
Ctrl键，然后单击上方圆柱体。当夹点显示时，将半径更改为 30（即，在当前半径上增加 10 个单位）。 - 使用相同的技术，使下方圆柱体仅为 10 个单位（即，从当前半径中移除 10 个单位）。
- 使用按住并拖动命令，将两个上侧面向上拖动 20 个单位。
- 使用按住并拖动命令，将前侧面向内侧按压 15。

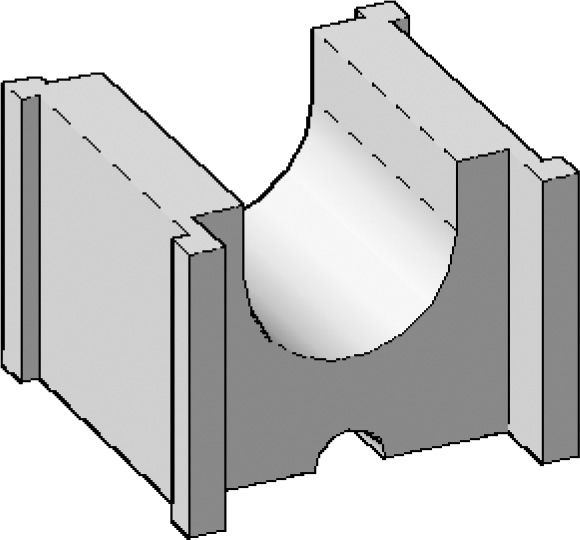

- 您将得到以下结果：
- 解冻图层 2D Objects。
- 使用按住并拖动命令，将 XY 平面上的闭合形状向上拖动 60 个单位。
- 使用按住并拖动命令，按压边缘处的四个圆以从形状的体积中移除它们（您可能需要使用差集）。
- 使用按住并拖动命令，将左侧的两个矩形向外拖动，距离 = 15。
- 使用按住并拖动命令，将开放形状向上拖动 60 个单位。
- 选择新形状，该形状的类型是什么？__

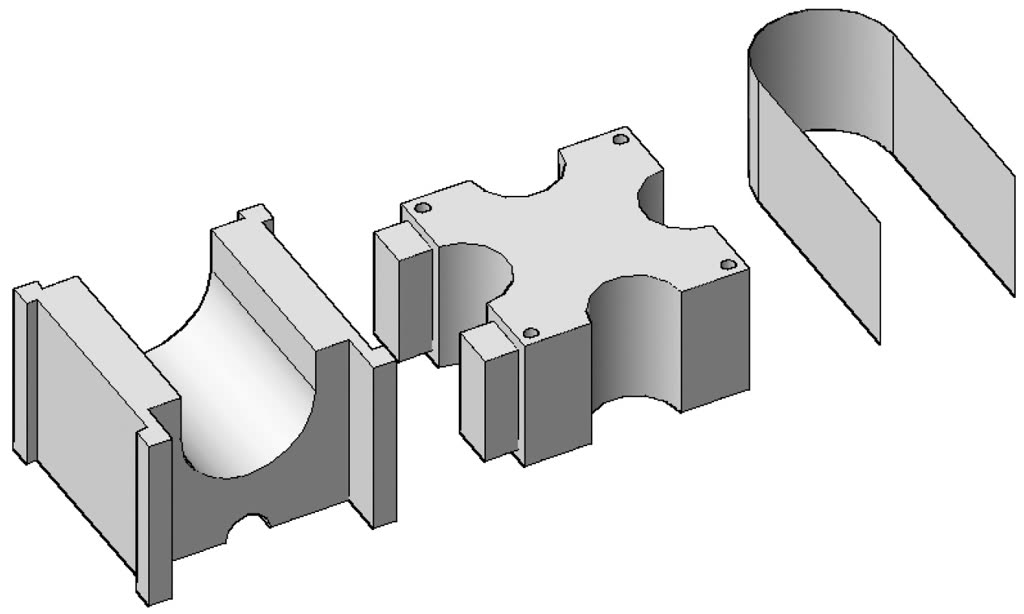

- 这是最终形状：
- 保存并关闭文件。
