5.5 使用放样命令

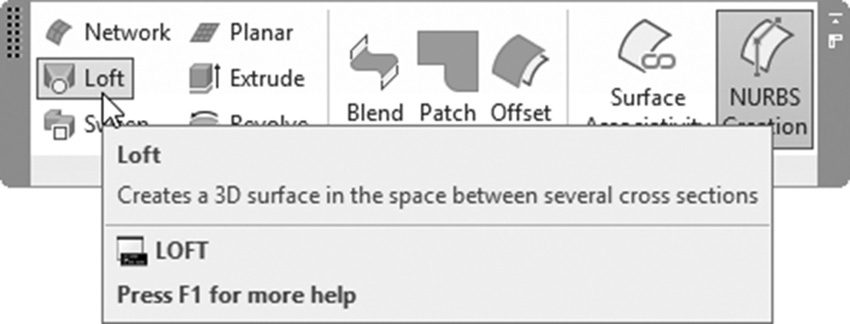

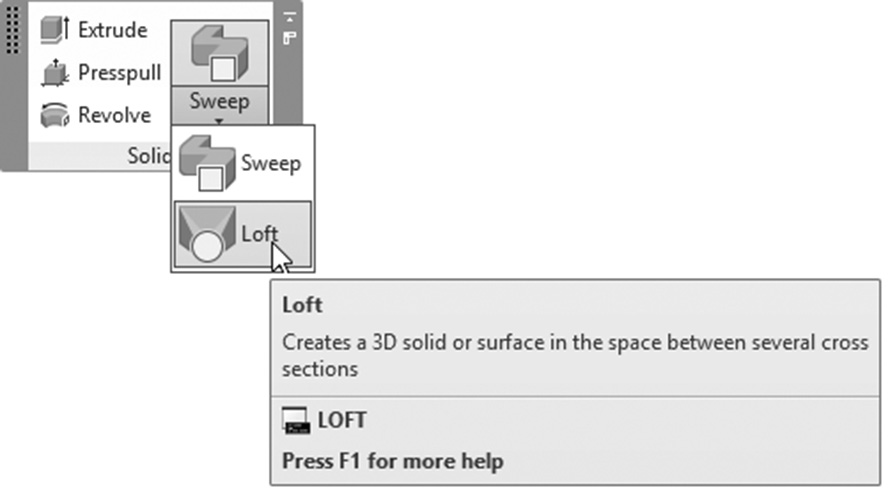

此命令将通过在不同 UCS 中使用多个横截面（无论开放还是闭合）来创建实体或曲面。这里的条件是所有轮廓必须全部开放或全部闭合；您不能混合使用。您可以使用不同的选项，如导向、路径和横截面。要执行此命令，请转到实体面板，选择放样按钮，或者转到曲面选项卡，找到创建面板，选择放样按钮：

将显示以下提示：


按放样次序选择横截面或 [点(PO)/合并多条边(J)/模式(MO)]:

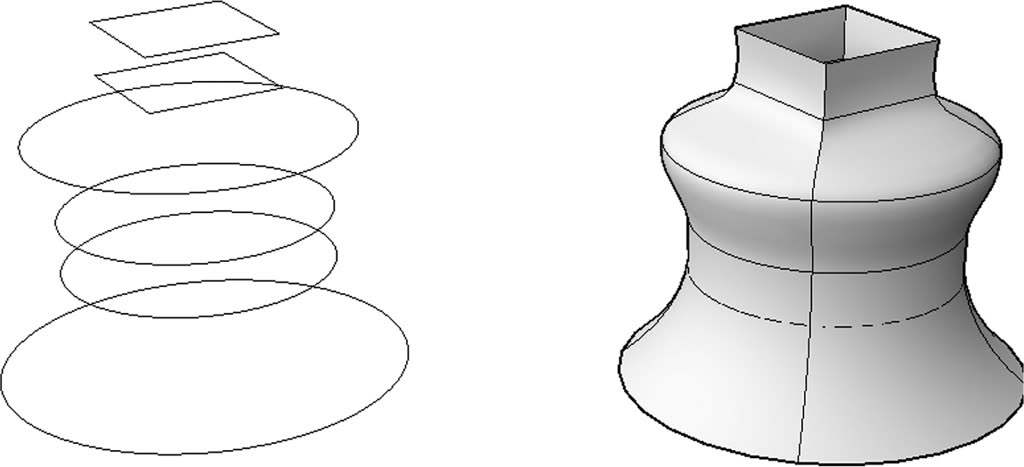

第一行将要求您按放样次序选择横截面。请参考以下示例：

此提示将重复出现，以选择越来越多的闭合或开放对象。在选择时，您可以选择以下三个选项之一。它们如下：

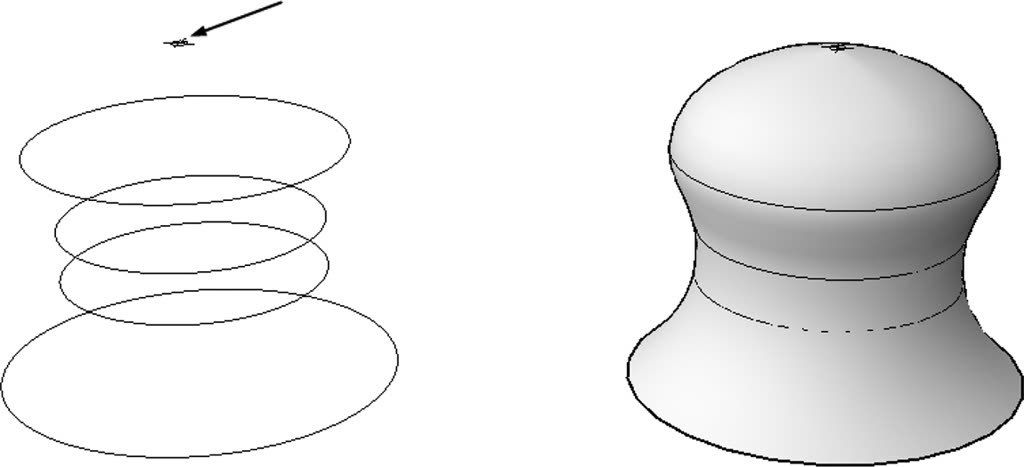

指定放样端点:

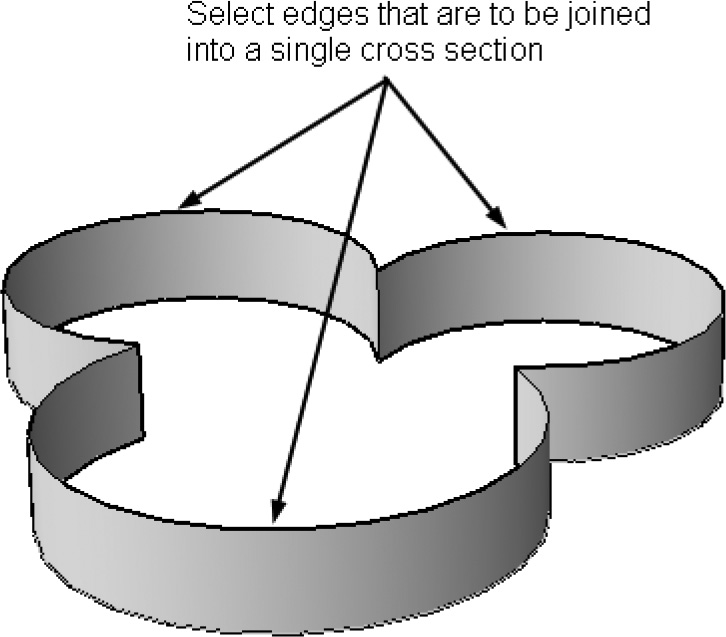

选择要合并到单个横截面的边:

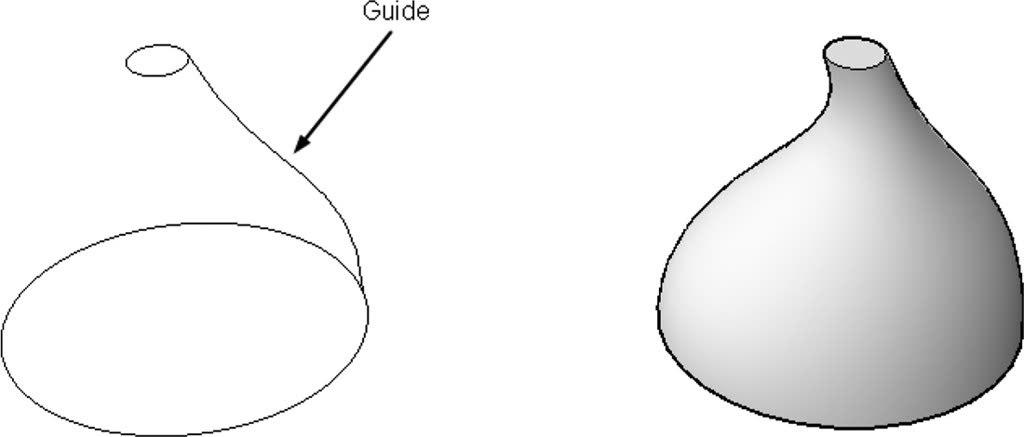

这种类型的放样将由一个称为导向的对象决定，它将决定实体或曲面的最终形状。您可以选择多个导向。将显示以下提示：


选择导向曲线:

您将得到以下结果：

导向对象应接触所有横截面，此过程才能成功。

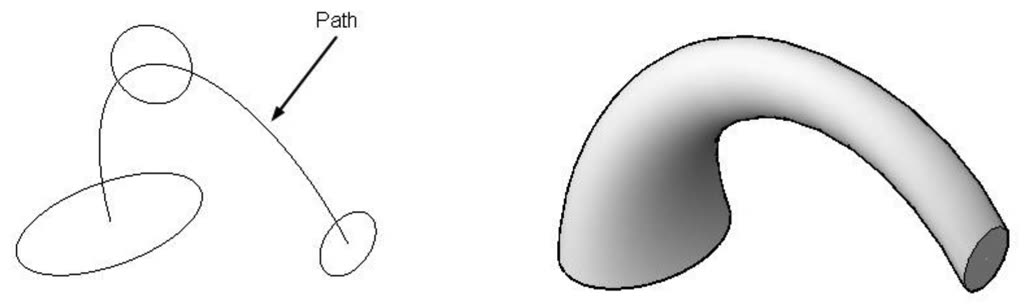

您可以仅选择横截面，但使用此选项，用户将同时选择横截面和路径来决定最终形状。将显示以下提示：


选择路径轮廓:

您应该得到以下结果：

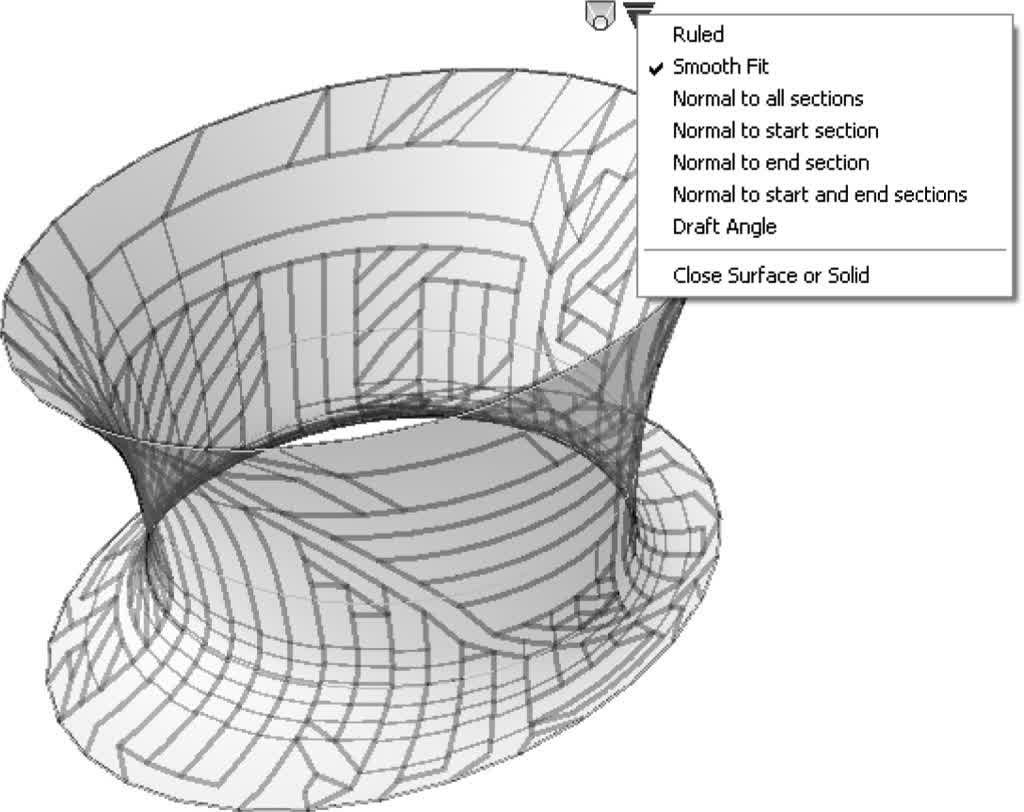

此选项将仅使用所选的横截面来构建实体或曲面，无需任何其他对象。一旦您选择此选项，命令将结束；用户应选择结果实体或曲面，以在其中一条边处显示一个小三角形。当您单击它时，将显示更多选项，如下所示：

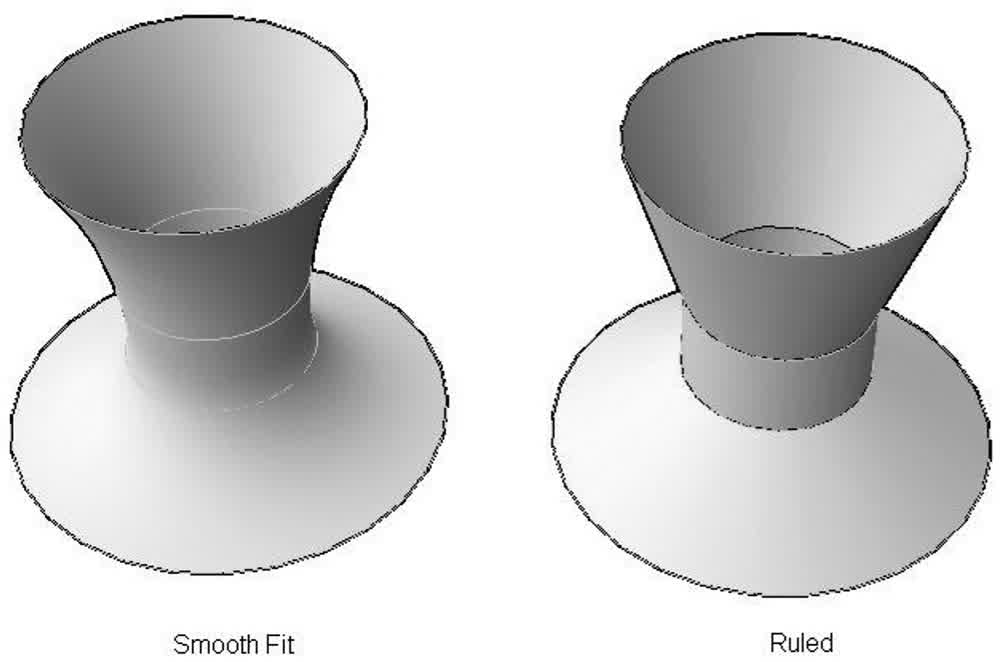

默认选项是平滑拟合。直纹选项将通过连接横截面而不进行平滑来生成实体或曲面。下图比较了两种结果：

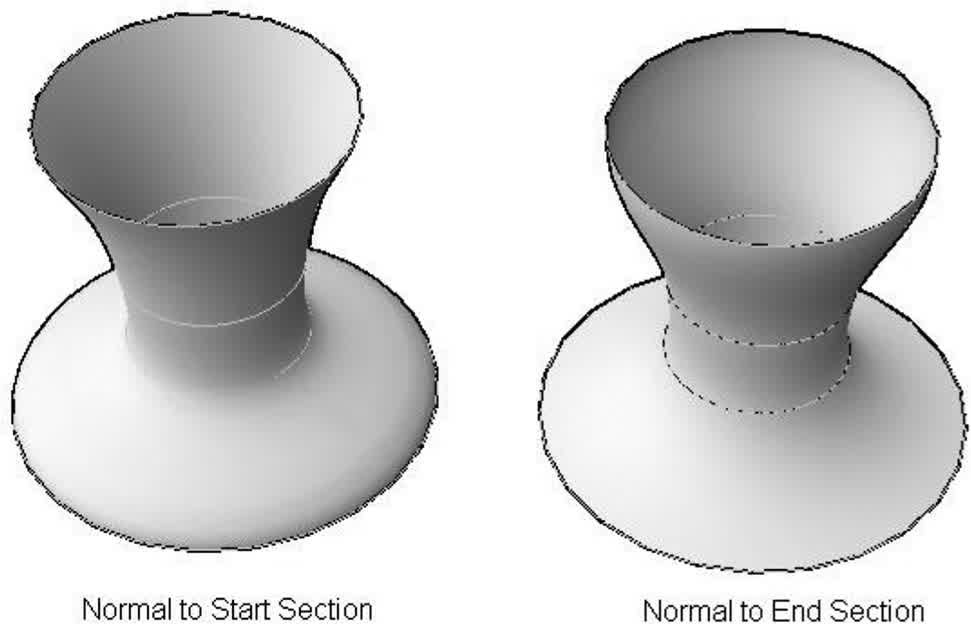

其他四个选项都以“法线”一词开头。法线意味着曲线与横截面成 90 度，但 AutoCAD 指的是哪些横截面？以下是答案：

请参见以下示例：

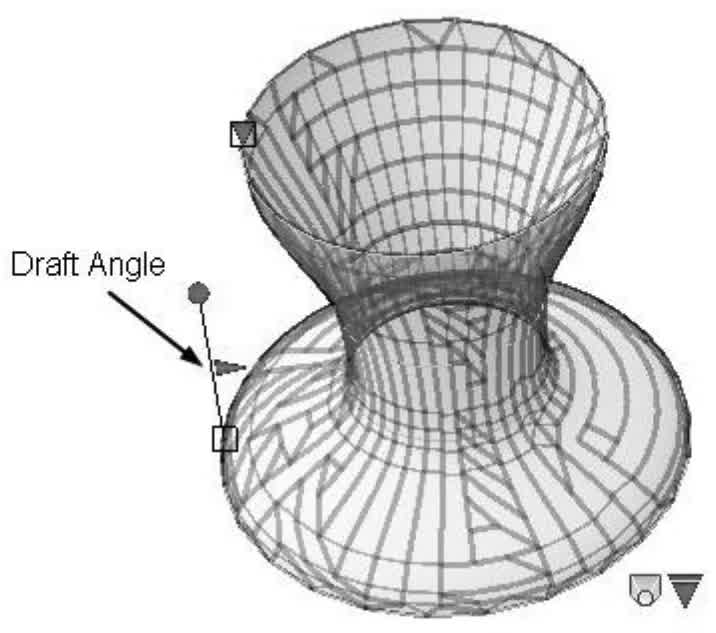

最后一个选项是拔模角度，它允许您更改与第一个和最后一个横截面相关的曲线角度。请参考以下插图：

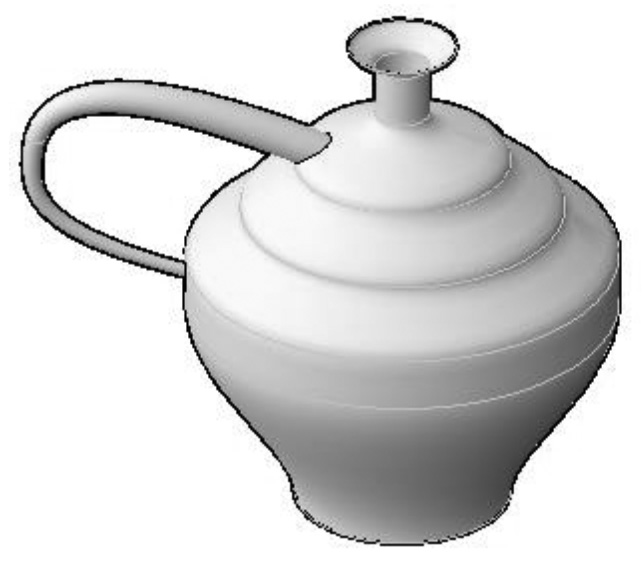

练习 5-3

使用放样命令
