4.2 创建平面曲面和网络曲面

4.2 创建平面曲面和网络曲面

创建曲面的前两个命令是：

• 平面曲面
• 网络

4.2.1 平面曲面

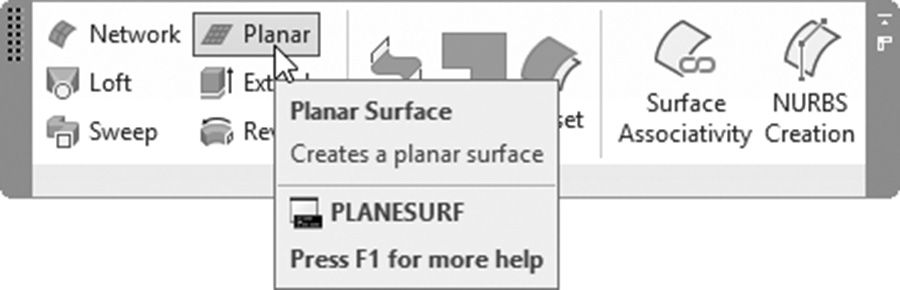

使用此命令可以在当前 XY 平面上创建矩形或不规则平面曲面。要执行此命令，请转到曲面选项卡，找到创建面板，然后选择平面按钮：

将显示以下提示：

指定第一个角点或 [对象(O)] <对象>:

指定其他角点:

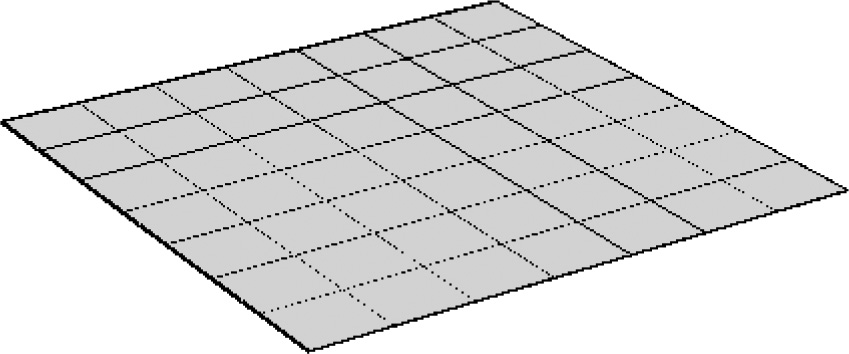

指定第一个角点和另一个角点以绘制矩形曲面。请参考以下插图：

另一方面，用户可以使用以下提示将任何二维形状转换为平面曲面：

指定第一个角点或 [对象(O)] <对象>: O

选择对象:

选择对象:

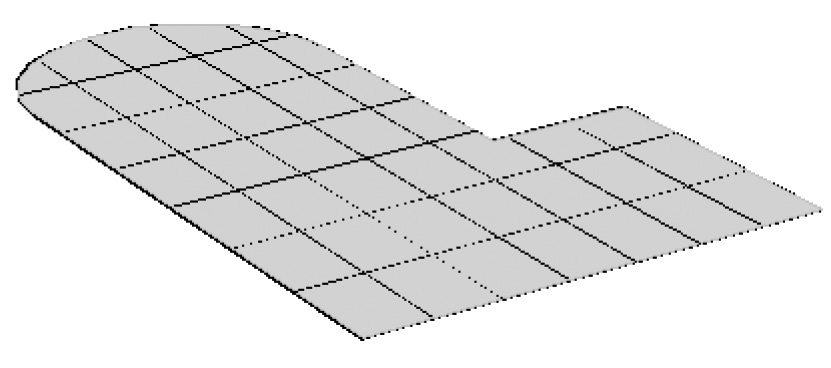

选择所需的对象；你将看到以下内容：

要控制曲面内部显示多少条线，请使用两个系统变量 SURFU 和 SURFV。你必须在命令行窗口中输入这两个命令。

4.2.2 网络曲面

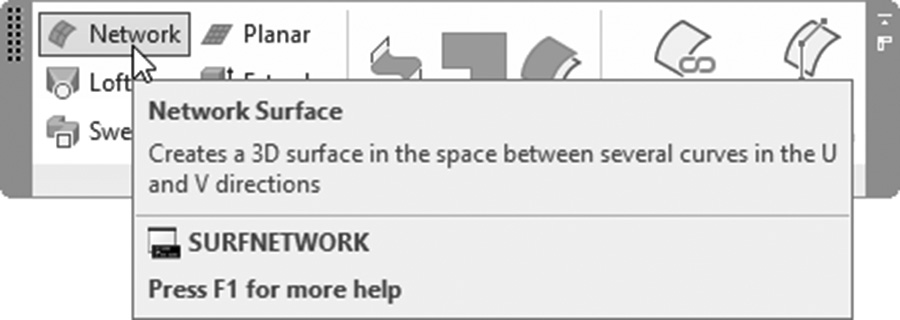

此命令允许你在不同 UCS 中从曲线网络创建曲面，即使它们没有连接。转到曲面选项卡，找到创建面板，然后选择网络按钮：

将显示以下提示：

选择第一个方向上的曲线或曲面边:

选择第二个方向上的曲线或曲面边:

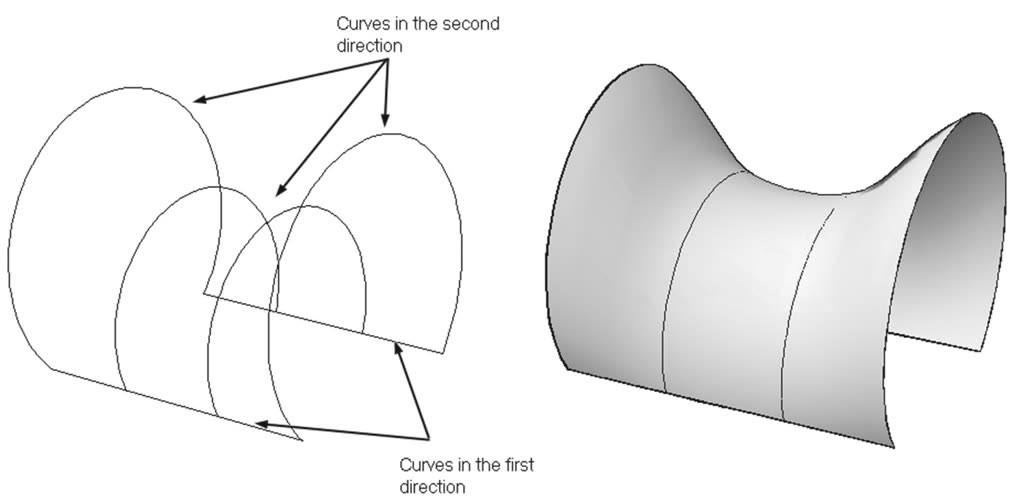

当你创建用于此命令的曲线时，必须注意在两个方向上创建它们，即 U 和 V。选择 U 方向上的曲线（可以多于一条曲线）；然后按 Enter 键。然后选择 V 方向上的曲线并按 Enter 键查看结果。请参考以下插图：

控制平面曲面的相同系统变量也控制网络曲面，即 SURFU 和 SURFV。

练习 4-1

创建平面曲面和网络曲面

1. 启动 AutoCAD 2025。
2. 打开 Practice 4-1.dwg 文件。
3. 四个圆柱体是程序曲面。为了创建它们，我们在每个圆柱体的顶部使用了圆。
4. 选择其中一个圆柱体顶部的圆（确保选择循环已打开），将半径更改为 3。检查整个曲面如何相应地变化。
5. 对其他三个曲面执行相同操作。
6. 将其中一个圆柱体顶部的圆复制到远离该形状的位置，并从中创建一个平面程序曲面。
7. 将新创建的曲面复制到四个圆柱体的顶部。
8. 使用 NURBS 曲面和网络命令，使用四条圆弧和两条直线创建封盖。

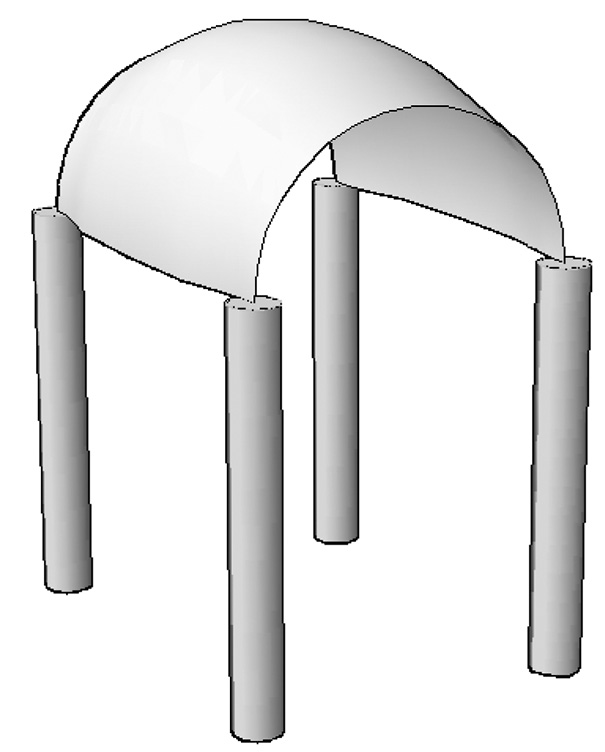

9. 你应该得到以下结果：

10. 保存并关闭文件。
