9.6 模型文档——创建截面视图

9.6 模型文档——创建截面视图

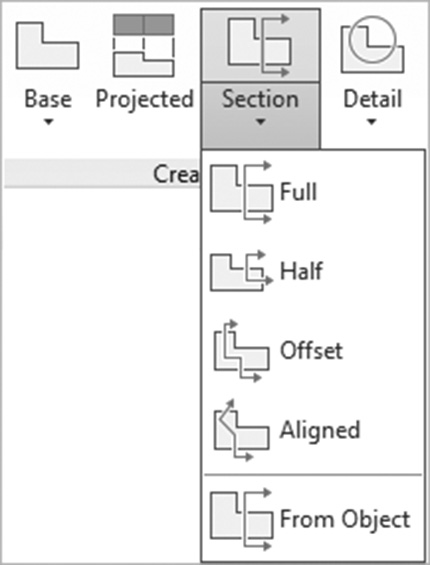

插入基础视图后,AutoCAD 可以生成截面视图。要使用截面命令,请转到布局选项卡并找到创建视图面板。单击截面列表;您将看到以下内容:


有五种方法可以从基础视图创建截面:

  • 全截面
  • 半截面
  • 偏移截面
  • 对齐截面
  • 从对象创建截面

使用全截面,您将看到以下提示:


指定起点:

指定端点或 [放弃]:

指定截面视图的位置或:

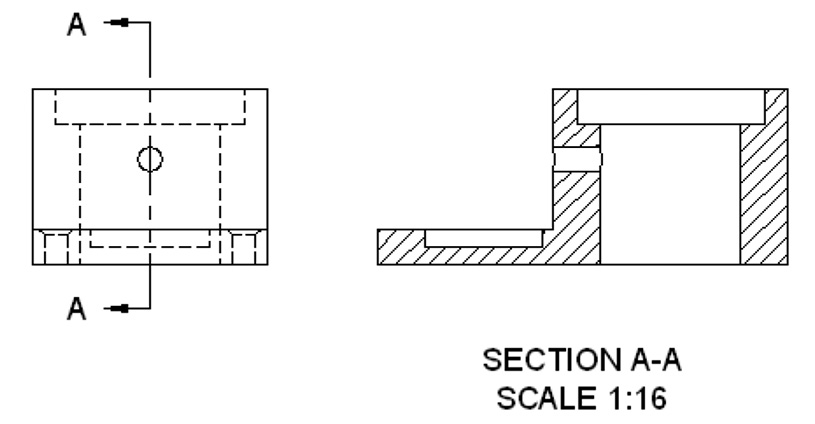

您应该指定截面线的起点和端点;然后指定截面的位置。您将获得以下内容:


半截面是显示视图一半的对象视图。您将看到以下提示:


指定起点:

指定下一点或 [放弃]:

指定端点或 [放弃]:

指定截面视图的位置或:

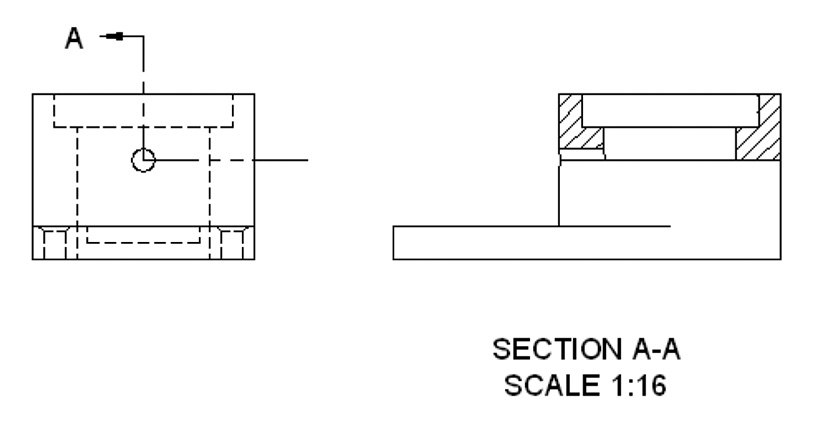

用户将指定三个点,然后指定截面的位置。您将看到以下内容:


偏移截面是由不沿直线的线产生的截面视图。您将看到以下提示:


指定起点:

指定下一点或 [放弃]:

指定下一点或 [放弃]:

指定下一点或 [放弃]:

指定下一点或 [放弃/完成] <完成>:

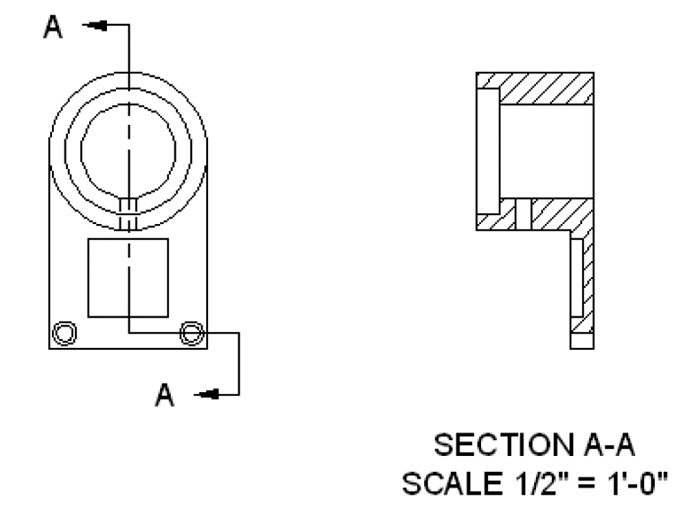

您将看到以下内容:


对齐截面将创建带有角度的截面线。您将看到以下提示:


指定起点:

指定下一点或 [放弃]:

指定下一点或 [放弃]:

指定下一点或 [放弃/完成] <完成>:

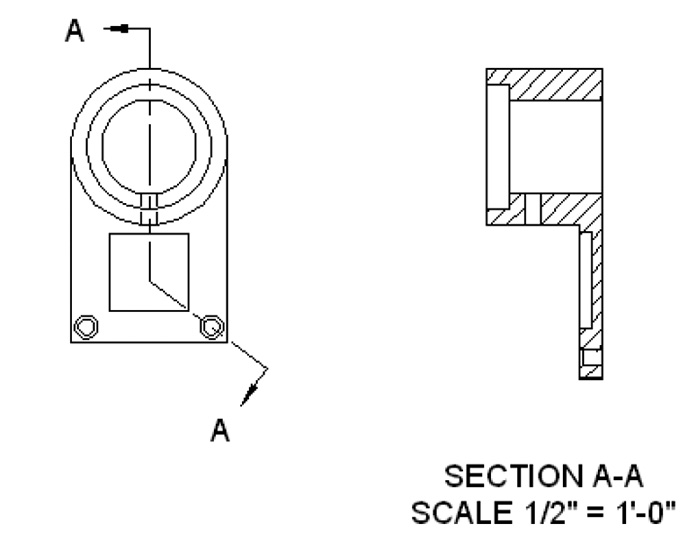

您将看到以下内容:

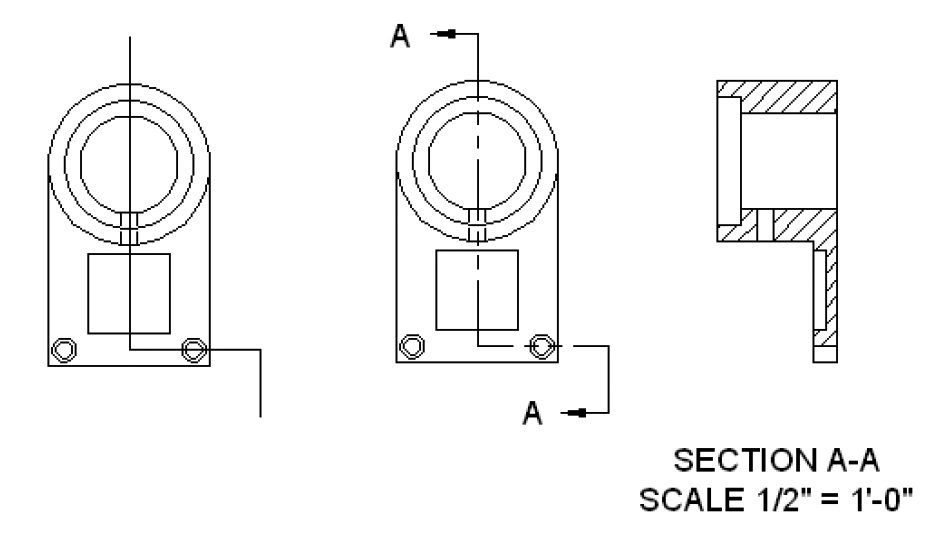

最后,您可以将现有对象转换为截面线。您将看到以下提示:


选择对象或 [完成] <完成>:

选择对象或 [完成] <完成>:

指定截面视图的位置或:

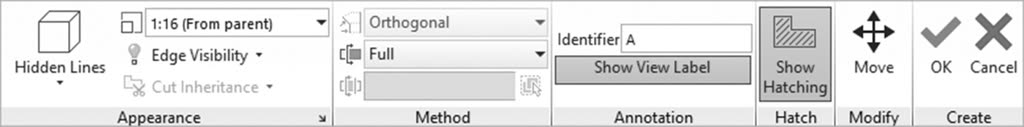

使用以下任何方法,将出现一个名为截面视图创建的上下文选项卡,它显示如下:


您可以控制以下内容:

  • 外观(隐藏线、比例、边可见性)
  • 注释(标识符、显示或隐藏标签)
  • 填充(显示或隐藏填充)
