7.6 实体边倒角

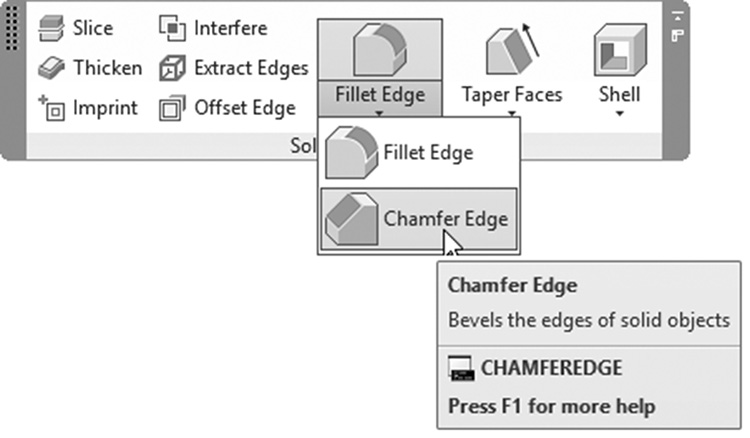

此命令将使用距离为选定的实体边创建倒角。要执行此命令，请转到 实体 选项卡，找到 实体编辑 面板，然后选择 倒角边 按钮：
将显示以下提示：
距离1 = 1.0000, 距离2 = 1.0000
选择边或 [环(L)/距离(D)]:
选择属于同一个面的边或 [环(L)/距离(D)]:
选择属于同一个面的边或 [环(L)/距离(D)]:
第一条消息是报告两个距离的当前值。然后 AutoCAD 要求您选择所需的边——如果您不更改距离值，它将使用默认值。完成选择边后，按 Enter 键。将显示以下消息：
按 Enter 键接受倒角或 [距离(D)]:

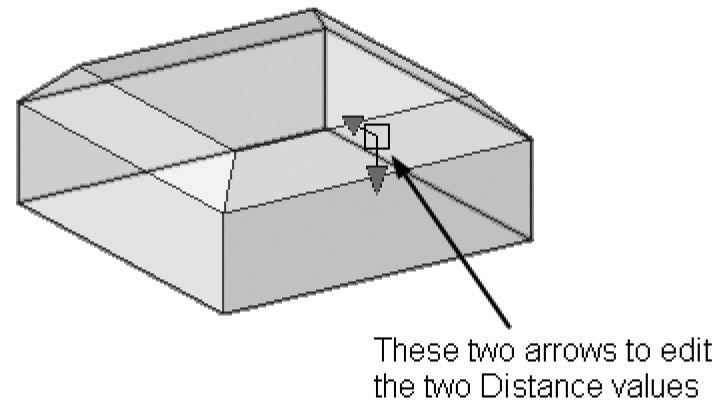

您可以按 Enter 键接受生成的倒角，或者更改 距离 值。您可以通过移动表示倒角距离值的两个箭头或选择 距离 选项并键入两个新值来完成。以下图像解释了这一概念：
环选项与圆角边命令中的相同；因此，我们不再重复。
练习 7-3
对齐、圆角和倒角
- 启动 AutoCAD 2025。
- 打开 Practice 7-3.dwg 文件。

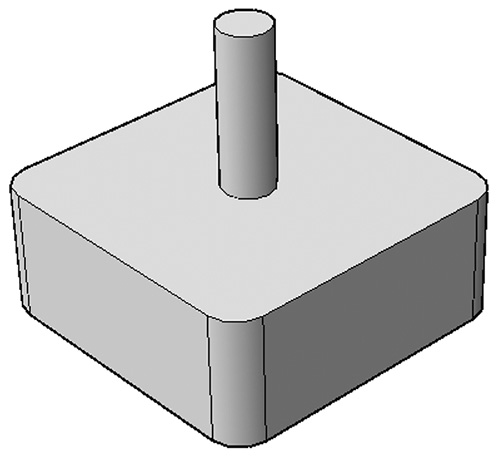

- 使用三维对齐，将圆柱体对齐到长方体的中心，如下所示：
- 使用俯视图和平行投影查看模型。
- 将圆柱体向右移动 16 个单位，然后向上移动 16 个单位。
- 使用 32 个单位在所有方向上将圆柱体复制到长方体的四条边。
- 使用小控件和移动命令，将四个圆柱体向下移动 25 个单位。
- 从大形状中减去四个圆柱体。
- 使用圆角边命令和链选项，使用半径 = 2.5 个单位对上下边进行圆角。
- 使用倒角边命令，距离 1 = 距离 2 = 2 个单位，对四个圆柱体的顶边进行倒角。

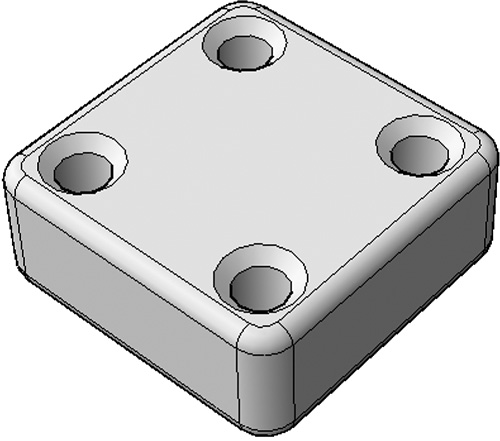

- 最终形状应类似于以下内容：
- 保存并关闭文件。
项目 7-1-M 使用公制单位的项目
- 启动 AutoCAD 2025。
- 打开文件 Project 7-1-M.dwg。

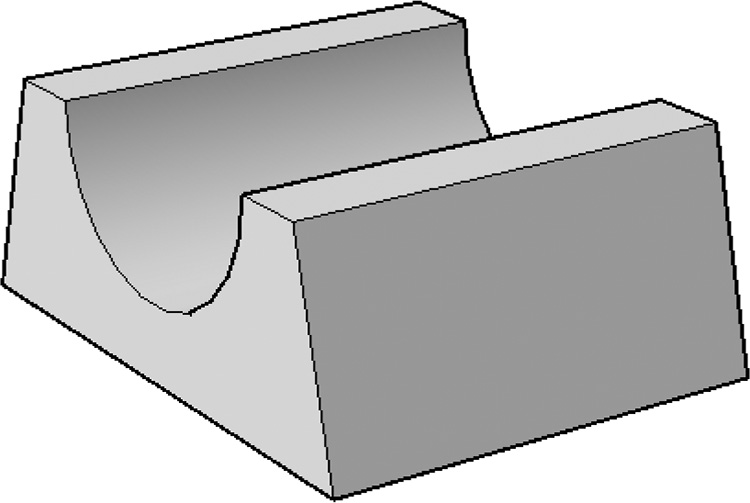

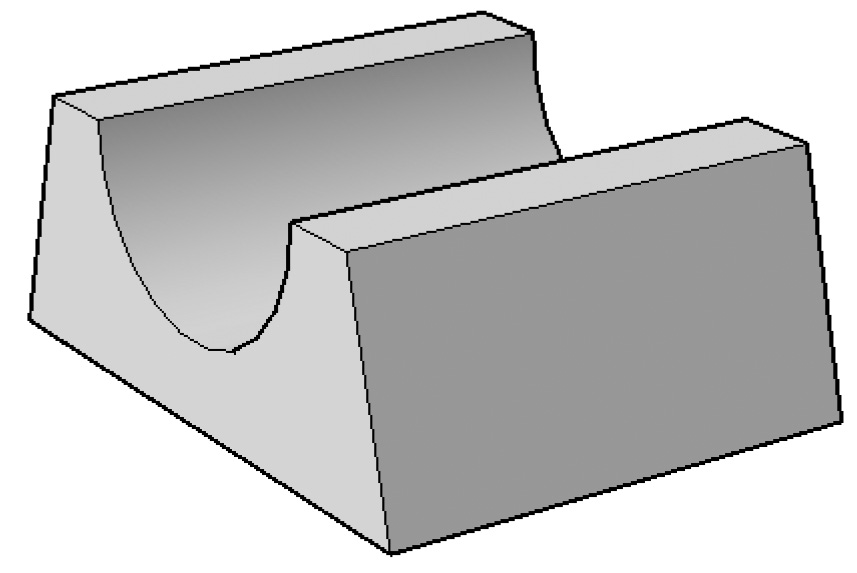

- 使用倾斜面，以角度 = 15 度倾斜两个面，使其类似于以下内容（下边缘应向外）：
- 解冻 Path 图层。

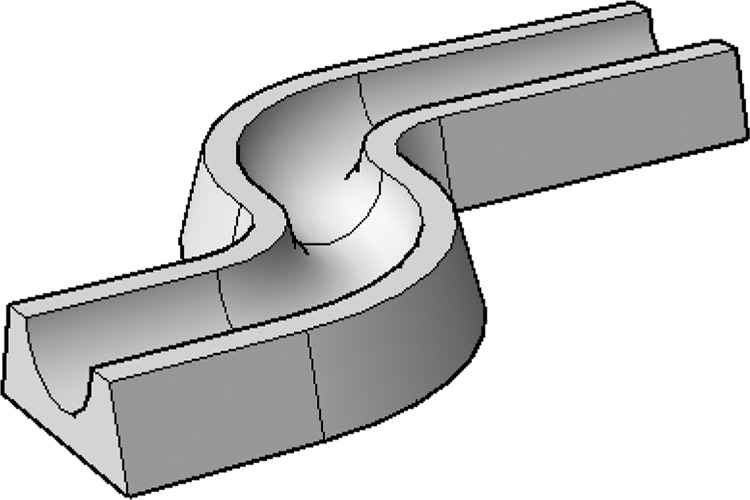

- 使用路径拉伸前面；您应该得到以下形状：
- 使用三维镜像，以 ZX 平面作为镜像平面镜像形状。
- 并集两个形状。
- 解冻 Circle 和 Path 图层。
- 使用拉伸命令，使用路径拉伸圆。
- 将管道移动到基座的中心。
- 将管道向内抽壳 6 个单位。

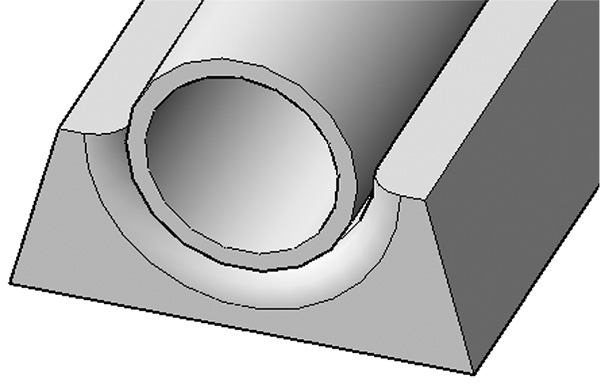

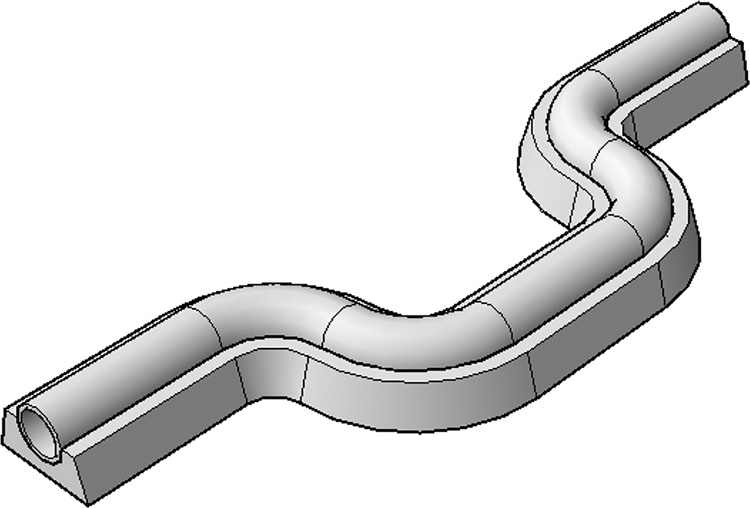

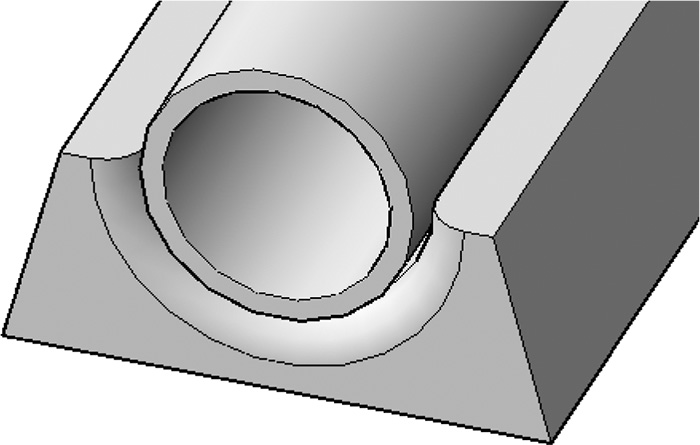

- 您应该得到以下形状：

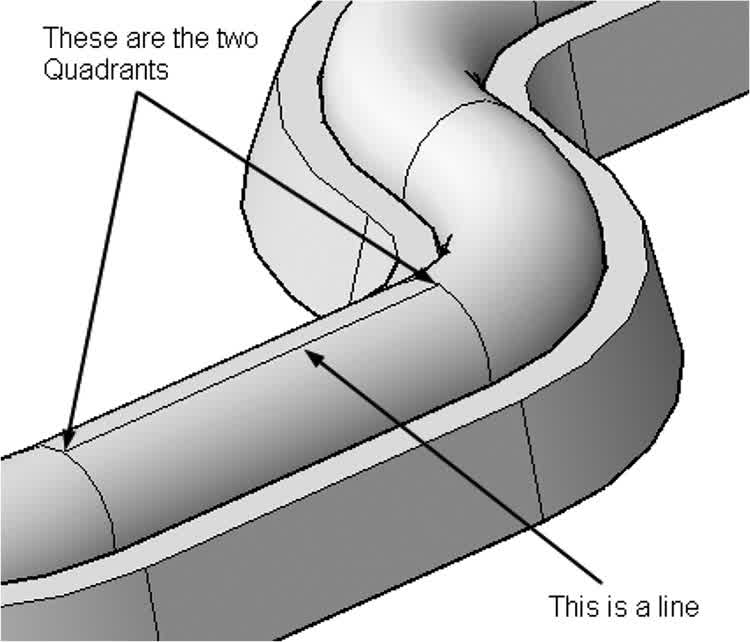

- 使用象限点对象捕捉，绘制一条线，如下所示：
- 使用线的两个端点和中点，绘制三个圆 R = 32 个单位。
- 删除线。
- 使用按住并拖动命令，将三个圆向内拉伸 32 个单位；然后从管道中减去新形状。
- 使用拉伸命令，将两端的两个圆向上拉伸 260 个单位。
- 至于中间的孔，看起来我们不需要它，所以删除该面以及圆。
- 使用小控件，将两个圆柱体向下移动 20 个单位。
- 使用偏移边，将两个新建圆柱体的两个顶面向内偏移，距离 = 6 个单位。
- 使用按住并拖动命令，将两个圆拉伸 260 个单位，以对两个圆柱体进行抽壳。

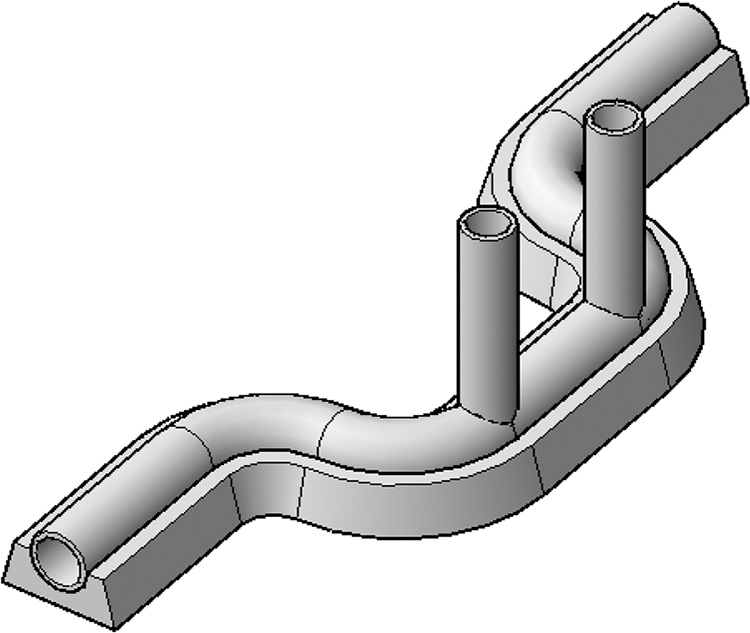

- 形状应类似于以下内容：

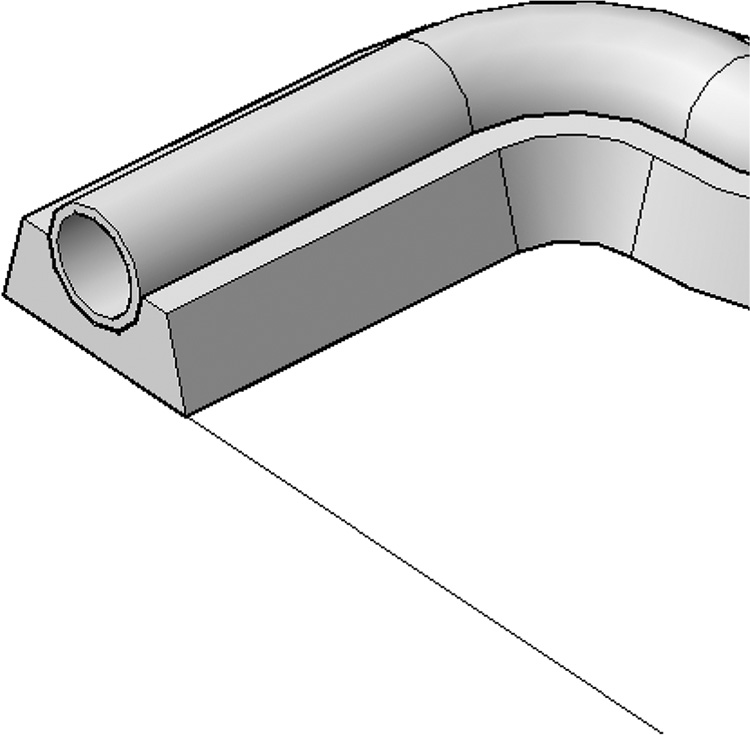

- 从边绘制一条线，如下所示，沿正 X 方向（WCS），距离 = 400 个单位。

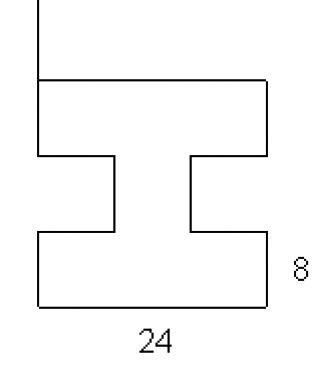

- 使用多段线命令，在线的边缘绘制以下形状（所有线均为 8 个单位，除了长线——它们为 24 个单位）。
- 使用拉伸命令，将多段线向上拉伸 480 个单位。
- 使用三维阵列（矩形），使用以下信息创建阵列：
a. 行数 = 4
b. 列数 = 2
c. 层数 = 2
d. 行间距 = 400
e. 列间距 = -800
f. 层间距 = 510
- 绘制一个 824 × 1224 × 30 的长方体，并将其复制以覆盖第一组柱，再次复制以覆盖第二组柱。
- 使用 R = 12 个单位对边进行圆角，如下所示。
- 对另一端执行相同操作。

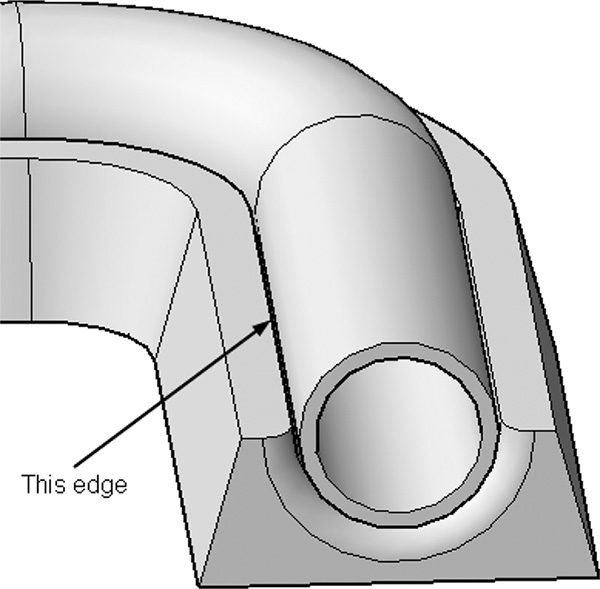

- 使用圆角边命令和 R = 6 以及链选项，对下图中的边进行圆角：
- 对其他边执行相同操作。

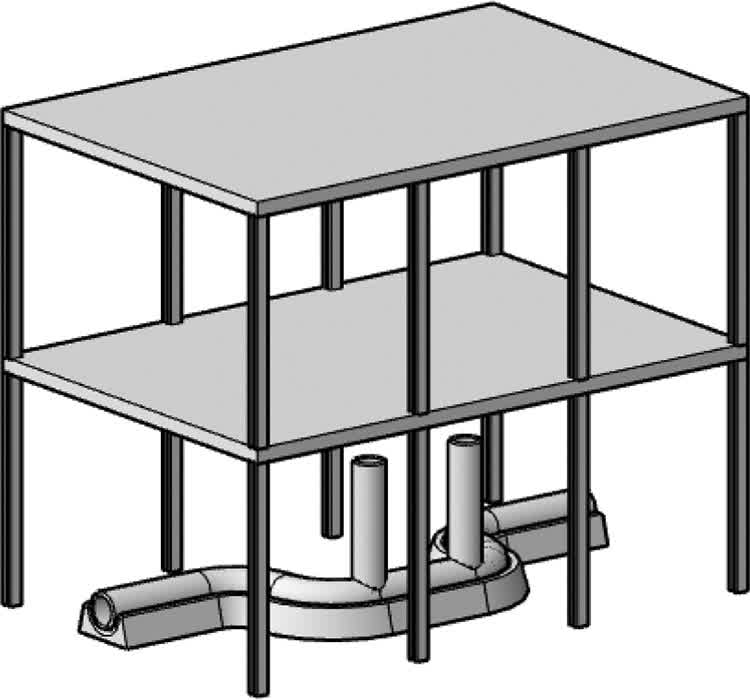

- 最终形状应类似于以下内容：
- 保存并关闭文件。
项目 7-1-I 使用英制单位的项目
- 启动 AutoCAD 2025。
- 打开文件 Project 7-1-I.dwg。
- 使用倾斜面，以角度 = 15 度倾斜两个面，使其类似于以下内容（下边缘应向外）：
- 解冻 Path 图层。
- 使用路径拉伸前面；您应该得到以下形状：
- 使用三维镜像，以 ZX 平面作为镜像平面镜像形状。
- 并集两个形状。
- 解冻 Circle 和 Path 图层。
- 使用拉伸命令，使用路径拉伸圆。
- 将管道移动到基座的中心。
- 将管道向内抽壳 3″。

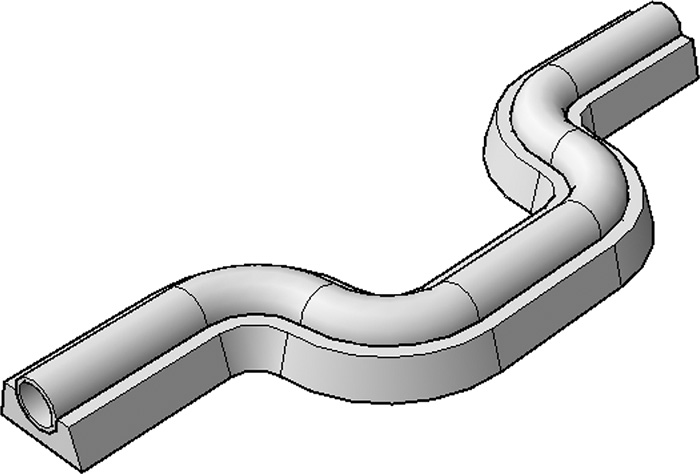

- 您应该得到以下形状：
- 使用象限点对象捕捉，绘制一条线，如下所示：
- 使用线的两个端点和中点，绘制三个圆 R = 13″。
- 删除线。
- 使用按住并拖动命令，将三个圆向内拉伸 13″；然后从管道中减去新形状。
- 使用拉伸命令，将两端的两个圆向上拉伸 8′-8″。
- 至于中间的孔，看起来我们不需要它，所以删除该面以及圆。
- 使用小控件，将两个圆柱体向下移动 8″。
- 使用偏移边，将两个新建圆柱体的两个顶面向内偏移，距离 = 3″。
- 使用按住并拖动命令，将两个圆拉伸 8′-8″，以对两个圆柱体进行抽壳。

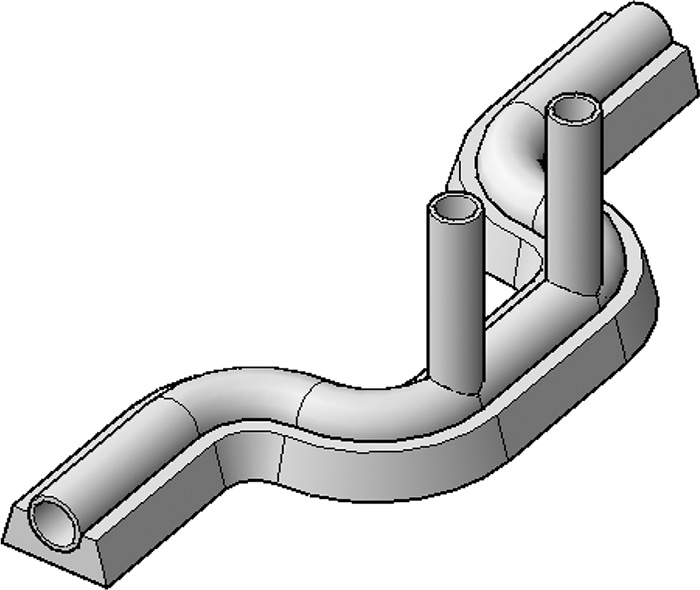

- 形状应类似于以下内容：
- 从边绘制一条线，如下所示，沿正 X 方向（WCS），距离 = 14′。

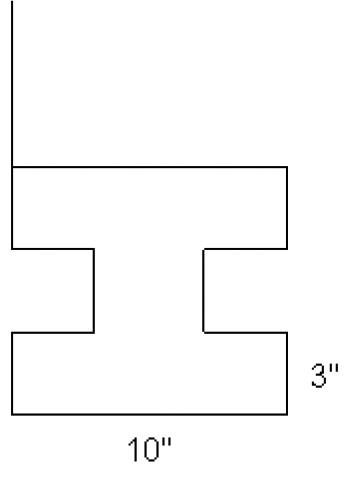

- 使用多段线命令，在线的边缘绘制以下形状（所有线均为 3″，除了长线——它们为 10″）。
- 使用拉伸命令，将多段线向上拉伸 16′。
- 使用三维阵列（矩形），使用以下信息创建阵列：
a. 行数 = 4
b. 列数 = 2
c. 层数 = 2
d. 行间距 = 14′
e. 列间距 = -28′
f. 层间距 = 17′
- 绘制一个 28′-9.0″ × 42′-10.0″ × 1′-0″ 的长方体，并将其复制以覆盖第一组柱，再次复制以覆盖第二组柱。
- 使用 R = 5″ 对边进行圆角，如下所示。
- 对另一端执行相同操作。

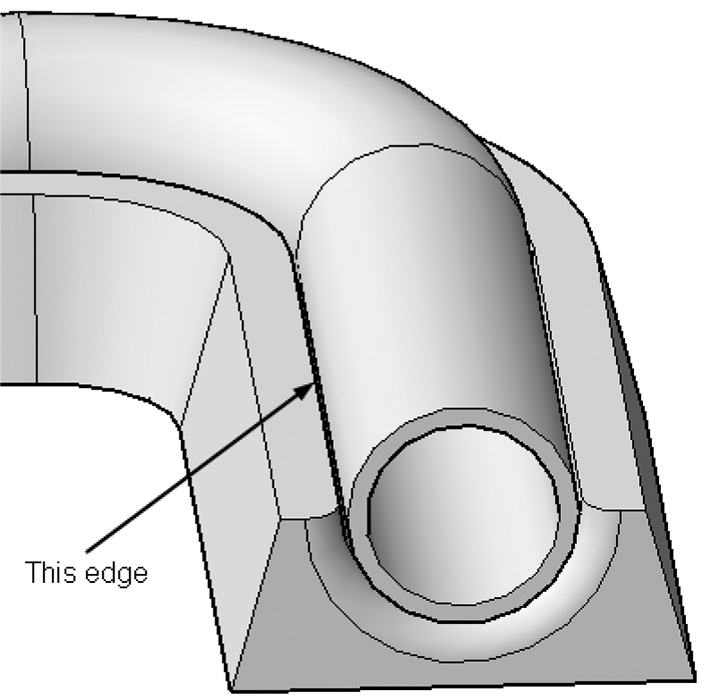

- 使用圆角边命令和 R = 3″ 以及链选项，对下图中的边进行圆角：
- 对其他边执行相同操作。
- 最终形状应类似于以下内容：
- 保存并关闭文件。
