7.3 三维阵列
我们将使用与二维中相同的命令在三维中进行阵列，但有一些修改。AutoCAD 中有三种不同类型的阵列：
- 矩形阵列
- 路径阵列
- 环形阵列

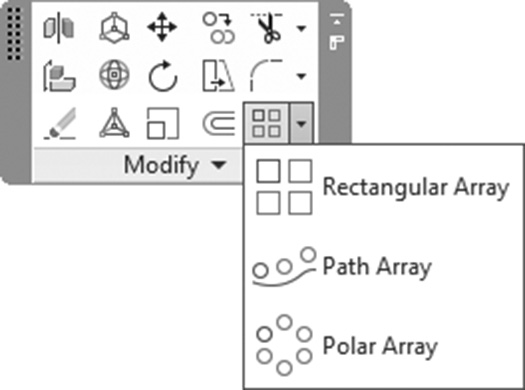

这三种类型都是关联阵列，使您即使在命令完成后也能编辑阵列的值。要执行此命令，请转到 常用 选项卡，找到 修改 面板，然后选择三个命令之一：

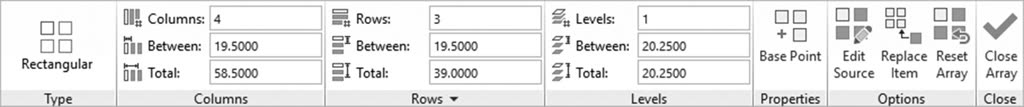

完成任何类型（矩形、路径和环形）的普通二维关联阵列后，单击它；将出现一个名为 阵列 的新上下文选项卡：
在此上下文选项卡中，有两个位置可以使您的矩形阵列像三维阵列一样工作。第一个是 层级 面板，它允许您指定阵列的第三维。输入以下内容：
- 层数
- 层间距
- 总层距离

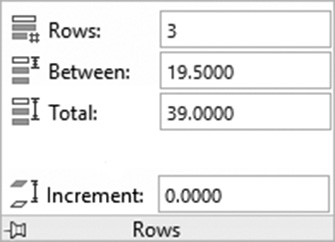

第二个位置是 行 面板。展开面板后，您将看到以下内容：

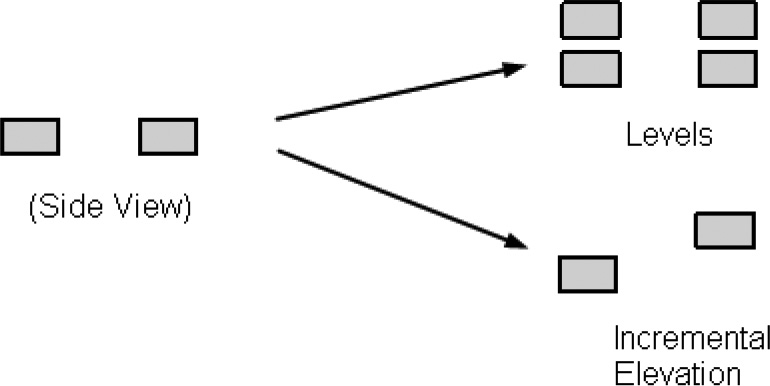

此信息是 增量标高，它将使第二行相对于第一行有一个标高，然后第三行是双倍标高，依此类推。以下两张图像显示了层级和增量标高之间的区别（此处的示例是矩形阵列）：
练习 7-2
三维阵列
- 启动 AutoCAD 2025。
- 打开 Practice 7-2.dwg 文件。
- 使用矩形阵列，使用以下信息阵列左侧的椅子（靠近 UCS 图标）：行数 = 3，列数 = 10，行间距 = 27.5，列间距 = 20，增量标高 = 6。
- 冻结 Curved 图层。
- 使用路径阵列，使用以下信息在弯曲舞台的起点处阵列椅子：路径曲线为小圆弧，项目数 = 16，沿路径等分，行数 = 3，行间距 = 27.5，增量标高 = 6。
- 解冻 Curved 图层。
- 如果您有时间，完成其余的椅子。

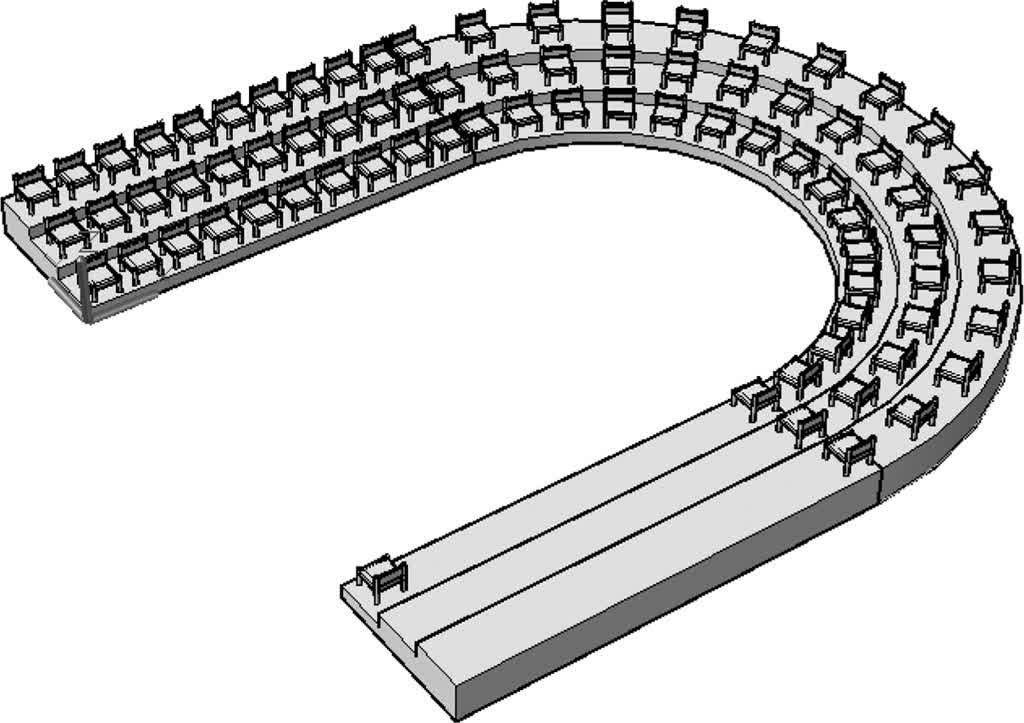

- 输出应类似于以下内容：
- 保存并关闭文件。
