4.3 使用混合、修补和偏移命令
混合、修补和偏移命令允许你创建复杂曲面。
4.3.1 混合命令

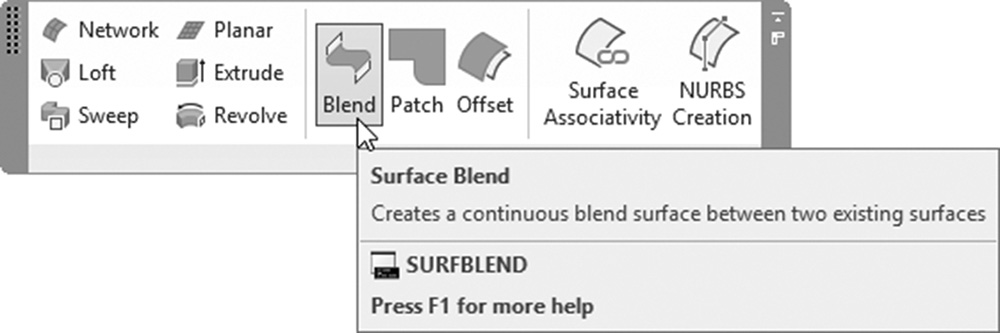

此命令允许你在现有曲面边之间创建连续性曲面。要执行此命令，请转到曲面选项卡，找到创建面板，然后选择混合按钮：
将显示以下提示：
连续性 = G1 - 相切，凸度幅值 = 0.5
选择要混合的第一个曲面边或 [链(C)]:
选择要混合的第一个曲面边或 [链(C)]:
选择要混合的第二个曲面边或 [链(C)]:
选择要混合的第二个曲面边或 [链(C)]:
第一行将报告连续性和凸度幅值的当前值。AutoCAD 将要求你分两组选择边；完成第一组后，按 Enter 键并开始选择第二组边。完成后按 Enter 键。使用链选项可选择彼此相邻的所有边。最后你将看到以下提示：
按 Enter 键接受混合曲面或 [连续性(CON)/凸度幅值(B)]:

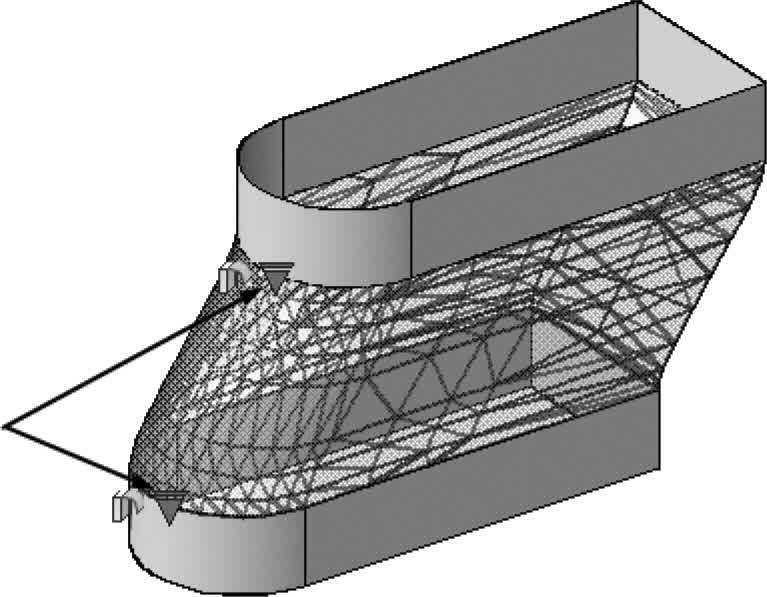

如果按 Enter 键，表示你接受默认值，或者你可以将两个值更改为其他值。你将看到以下内容：

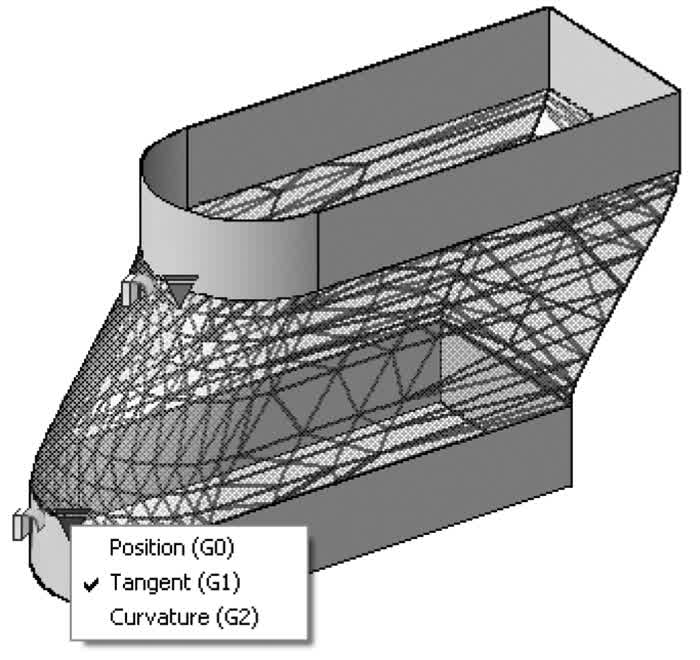

两个三角形允许你更改所选两条边处的连续性值：
连续性值为：
- G0 – 位置
- G1 – 相切
- G2 – 曲率

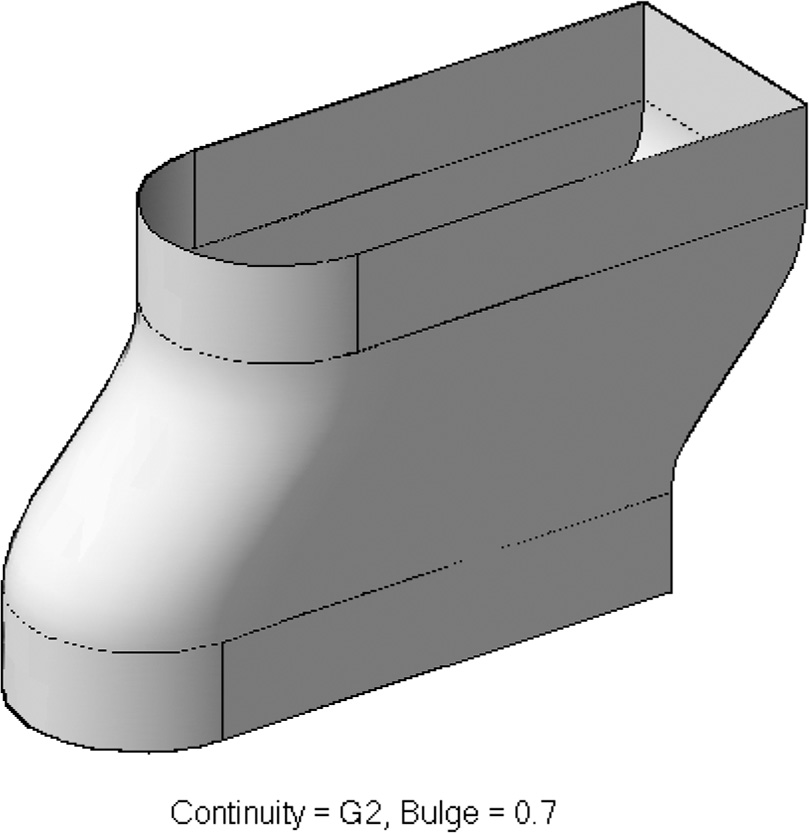

G0 表示平面曲面。G1 表示新曲面与所选两条边相切。最后，G2 将是最佳曲率。此外，你可以更改凸度幅值，它类似于膨胀值；默认值为 0.5，最低为 0，最高为 1。这是最终结果：
4.3.2 修补命令

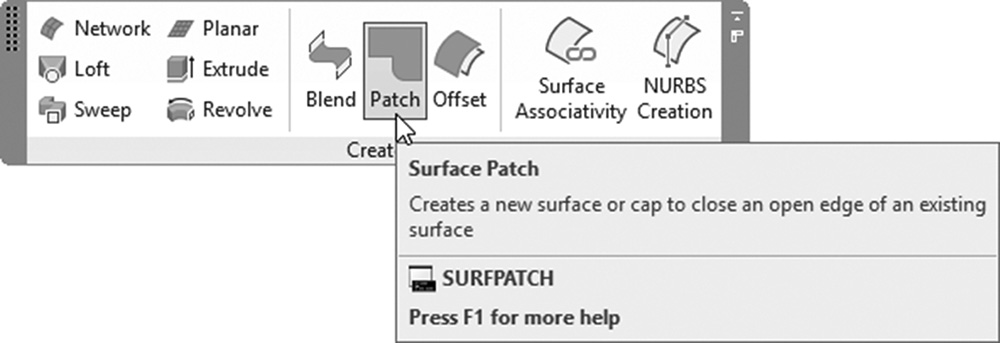

此命令将创建一个曲面，它将是现有曲面的“封盖”（从顶部或底部）。要执行此命令，请转到曲面选项卡，找到创建面板，然后选择修补按钮：
将显示以下提示：
连续性 = G0 - 位置，凸度幅值 = 0.5
选择要修补的曲面边或 [链(CH)/曲线(CU)] <曲线>:
第一行将报告连续性和凸度幅值的当前值。然后 AutoCAD 将要求你选择要修补的曲面边。完成后按 Enter 键。用户可以使用链选项一次性选择所有相邻边。相应地，将显示以下提示：
按 Enter 键接受修补曲面或 [连续性(CON)/凸度幅值(B)/导向(G)]:
如果按 Enter 键，表示你接受默认值，或者你可以将两个值更改为新值。另一个选项是导向。将显示以下提示：
选择曲线或点以约束修补曲面:

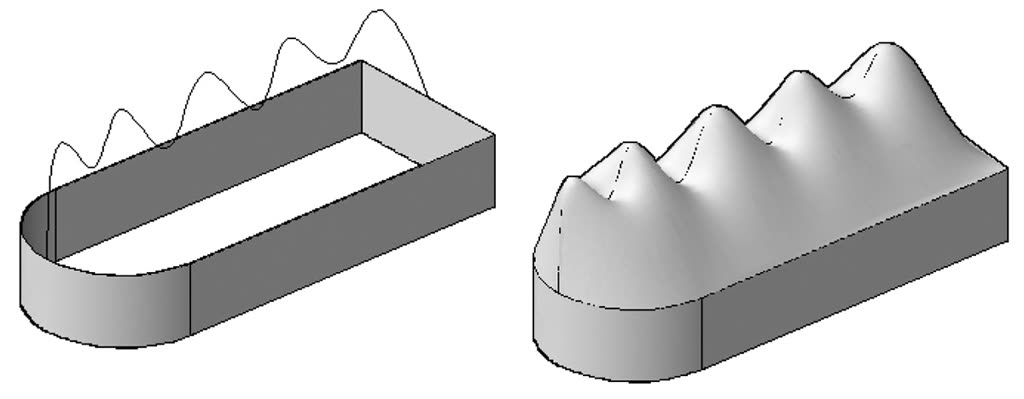

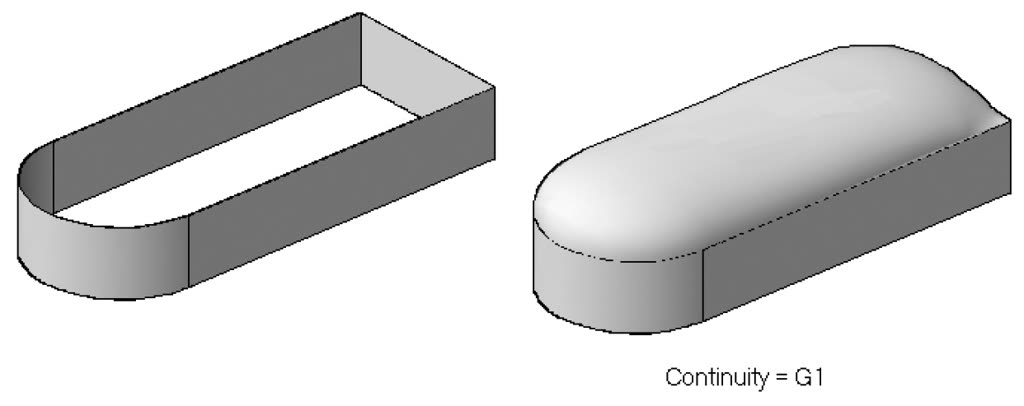

你需要选择约束修补过程的对象；请参见以下两幅插图。第一幅没有导向：
第二幅有导向：
4.3.3 偏移命令

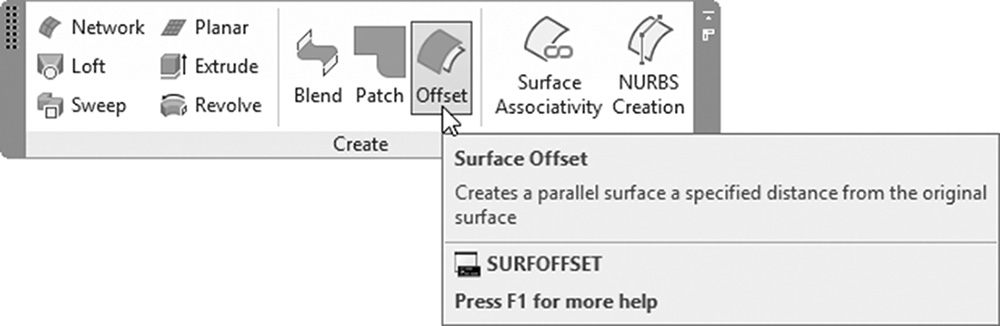

此命令将帮助你创建现有曲面的平行副本。要执行此命令，请转到曲面选项卡，找到创建面板，然后选择偏移按钮：
将显示以下提示：
连接相邻边 = 否
选择要偏移的曲面或面域:
第一行是通知你连接相邻边的当前值的消息。然后 AutoCAD 将要求你选择所需的曲面。完成后，按 Enter 键。

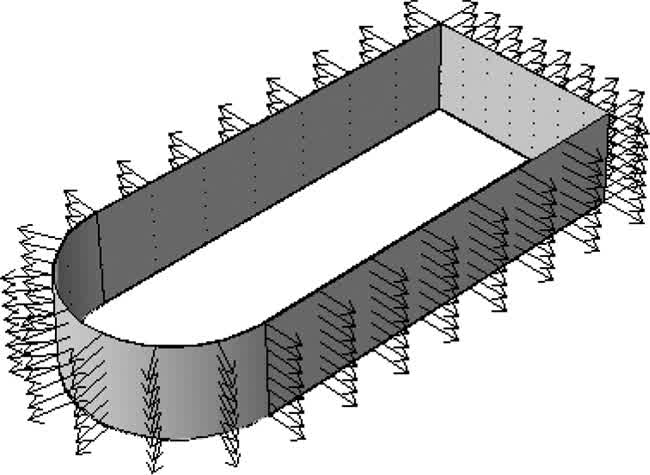

通过选择曲面，你将看到以下图像：
此时，将显示以下提示：
指定偏移距离或 [翻转方向(F)/两侧(B)/实体(S)/连接(C)] <0.0000>:
上图显示了默认偏移方向，但用户可以执行以下操作：
- 翻转方向选项表示翻转偏移方向。
- 两侧选项表示指定向两侧偏移。
- 实体选项表示创建新的实体对象作为偏移的结果。
- 连接选项表示如果原始曲面已连接，则连接多个偏移曲面。
练习 4-2
混合、修补和偏移命令
- 启动 AutoCAD 2025。
- 打开 Practice 4-2.dwg 文件。
- 将上部曲面向外偏移，距离 = 3。
- 将下部曲面向内偏移，距离 = 3，注意将连接选项设为“是”。
- 混合内部曲面（在下部曲面上使用链），保持两条边的连续性 = G1，凸度 = 0.5。
- 混合外部曲面（在下部曲面上使用链），使两条边的连续性 = G2。
- 使用连续性 = G0 修补下部两个形状。
- 解冻图层 Curve。
- 使用修补命令和导向选项，使用曲线修补内部曲面，保持连续性和凸度不变。
- 冻结图层 Curve。
- 使用混合命令，混合两个曲面的边，保持连续性和凸度不变。

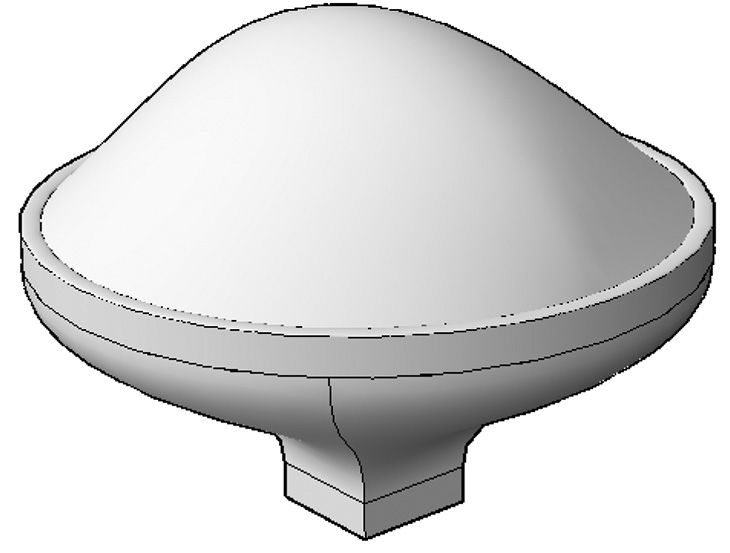

- 你应该得到以下形状：
- 保存并关闭文件。
