11.10 三维图形技术预览
AutoCAD 包含一个新技术预览，这是一个专为 AutoCAD 开发的跨平台三维图形系统，利用当前 GPU 和多核 CPU 新技术的全部能力，与以前的 AutoCAD 版本相比，为更大的图形提供流畅的导航。
当您启动 AutoCAD 时，技术预览默认关闭。当您打开它时，新的图形系统将接管使用着色视觉样式的视口。
您的计算机应具有 DirectX 12 硬件和软件。最低 DirectX 12 功能级别为 11_0。

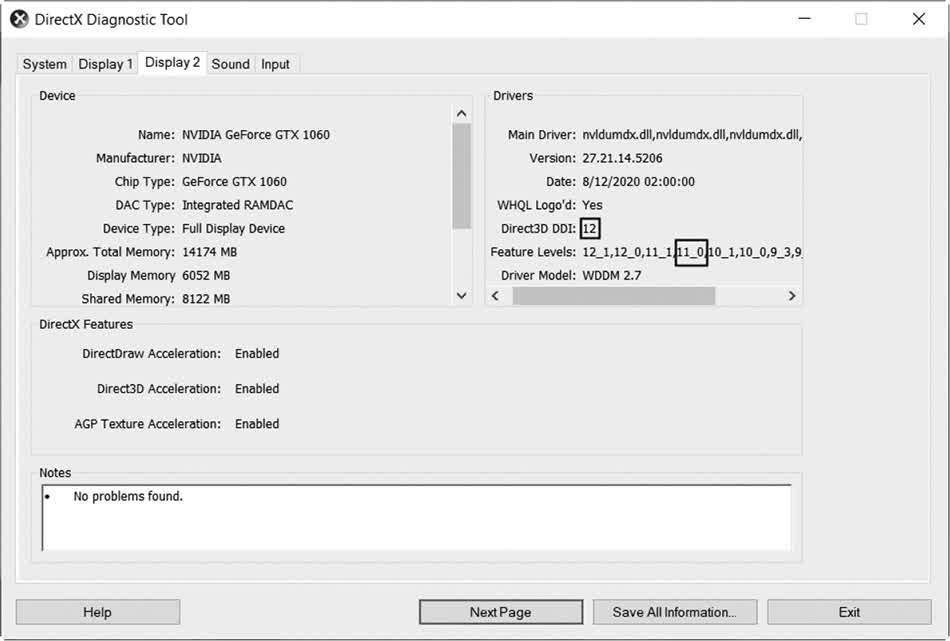

为了验证是否满足这些要求，请从 Windows 开始菜单运行 DXDIAG 命令。这是满足要求的系统示例：
要打开新的技术预览，请在命令窗口中键入以下命令 3DTECHPREVIEW 系统变量，然后键入 on。
您需要重新启动 AutoCAD 才能使更改生效。
要检查它是否有效，请将着色更改为着色视觉样式，如果视口控件中显示以下字母 (GSF)，这意味着技术预览处于活动状态并使用现代图形系统。查看下面的图像：
练习 11-4
创建视觉样式
- 启动 AutoCAD 2025。
- 打开 Practice 11-4.dwg 文件。
- 创建一个新的视觉样式并将其命名为“Special”。
- 更改以下参数：
a. 在面设置下：
- 面样式 = Gooch
- 照明质量 = 镶嵌面
- 颜色 = 单色
- 不透明度 = 70
b. 在边缘设置下：
- 显示 = 镶嵌面边缘
- 遮挡 = 是
- 相交边缘 = 是
- 轮廓边缘 = 是
- 轮廓边缘宽度 = 5
- 线条延伸 = 5
-
抖动 = 低
- 将这些设置应用于当前视口。
- 在新样式和概念之间进行比较。
- 保存并关闭文件。
