6.17 抽壳实体

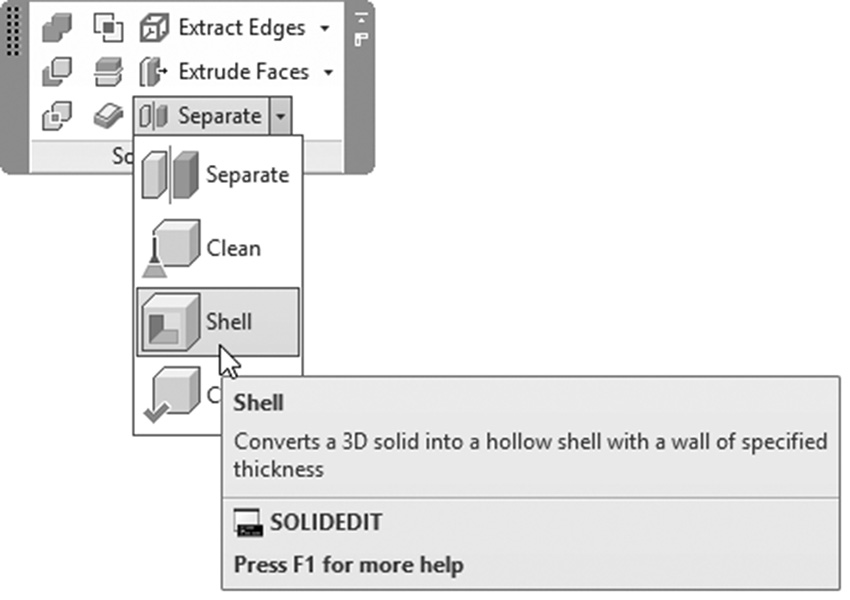

此命令将抽空实体。要执行此命令，请转到 常用 选项卡，找到 实体编辑 面板，然后选择 抽壳 按钮：
将显示以下提示：
选择三维实体:
删除面或 [放弃(U)/添加(A)/全部(ALL)]:
删除面或 [放弃(U)/添加(A)/全部(ALL)]:
输入抽壳偏移距离:
实体有效性验证已开始。
实体有效性验证已完成。

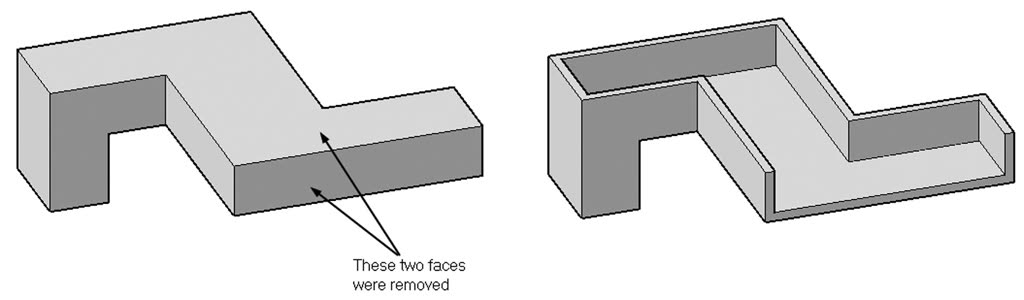

AutoCAD 将要求您选择所需的实体；这意味着选择其所有面，这将创建一个内部壳体。然而，AutoCAD 将允许您从壳体中删除面。然后 AutoCAD 将要求输入偏移距离。输入正值意味着实体的外边缘将保持在外侧，偏移距离将向内。然而，输入负值意味着实体的外边缘将成为内边缘，偏移将向外。请参见以下图像：
实体的另外两个命令是：
- 清理将帮助删除实体上的任何冗余边/顶点。
- 检查将告诉您所选对象是实体还是任何其他三维对象。
练习 6-6
分割和抽壳实体
- 启动 AutoCAD 2025。
- 打开 Practice 6-6.dwg 文件。
- 使用抽壳命令，将管道向内抽壳，偏移距离 = 1。

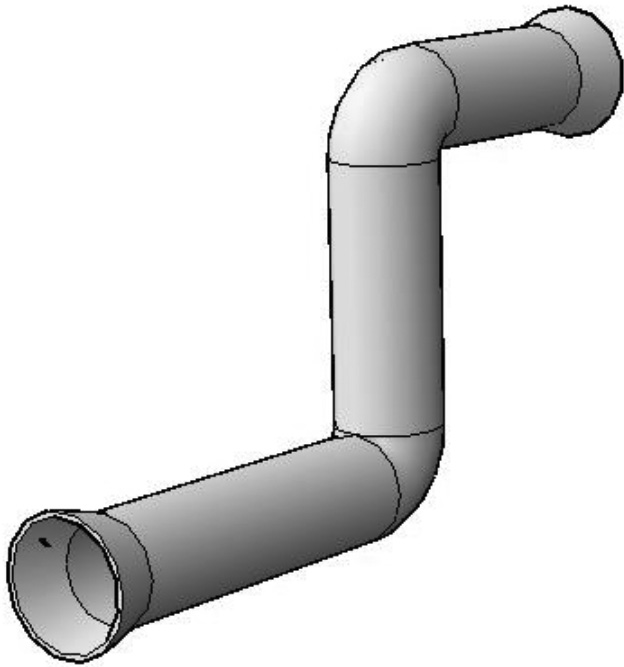

- 管道应类似于以下内容：
- 解冻 Separate 图层。
-
使用差集命令，选择长方体作为第一组；然后按
Enter键并选择椭圆形。 - 测试生成的形状。它是一个对象还是两个对象？____
- 使用分割命令分割两个实体。然后测试形状。分割命令后的结果是什么？____
- 保存并关闭文件。
