11.4 材质贴图

材质贴图意味着以下内容：

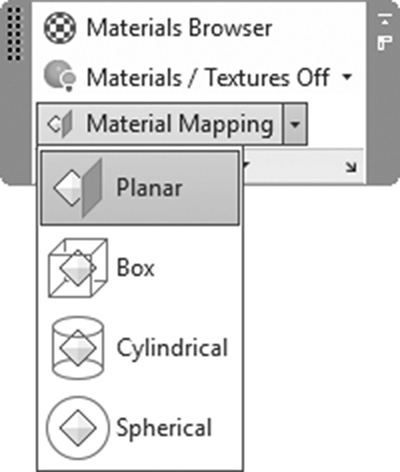

通过材质贴图，AutoCAD 将生成更逼真的渲染图像。要执行此命令，请转到可视化选项卡，找到材质面板，然后选择材质贴图按钮：

如图所示，有四种类型的材质贴图，它们是：

此选项适用于平面和对象，但主要用于面。用户将看到以下提示：


选择面或对象:

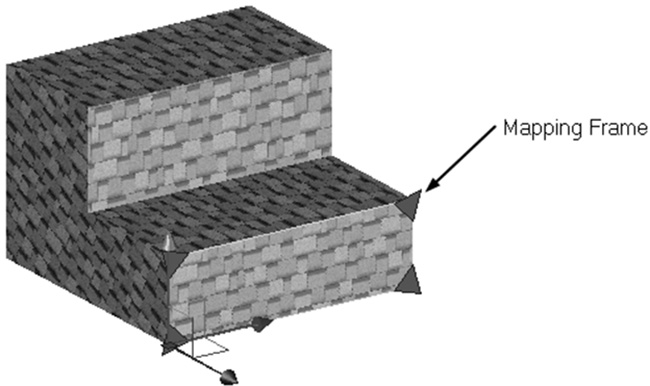

选择所需的面，您将看到一个绿色框架，框架的四个角上有四个三角形，类似于以下内容：

相应地，将显示以下提示：


接受贴图或 [移动/旋转/重设/切换贴图模式]:

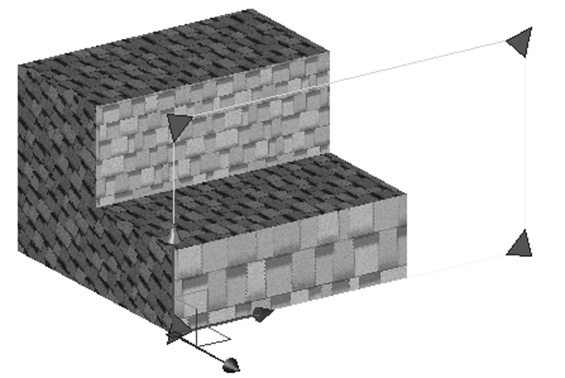

用户可以调整大小、移动和旋转贴图。以下示例是调整贴图大小：

将调整后的图案与对象的其他部分进行比较。

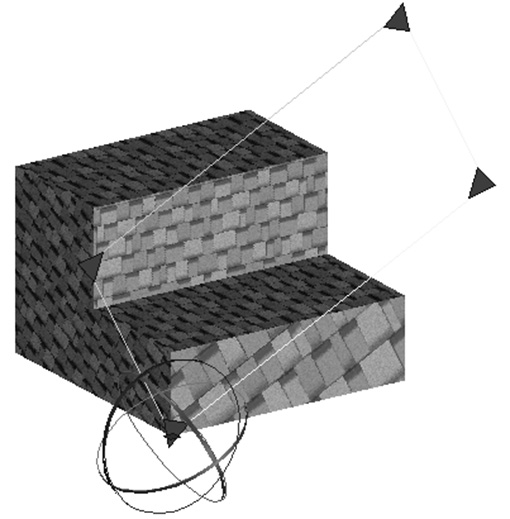

查看下面涉及旋转的示例：

查看图案并将其与对象的其他部分进行比较。完成后按 [Enter] 键结束贴图过程。

设计用于长方体形状的对象。将显示以下提示：


选择面或对象:

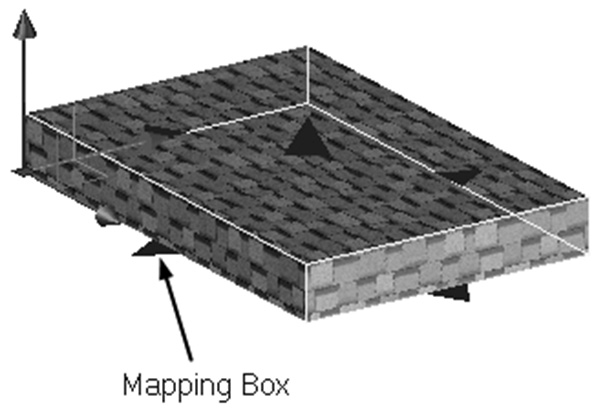

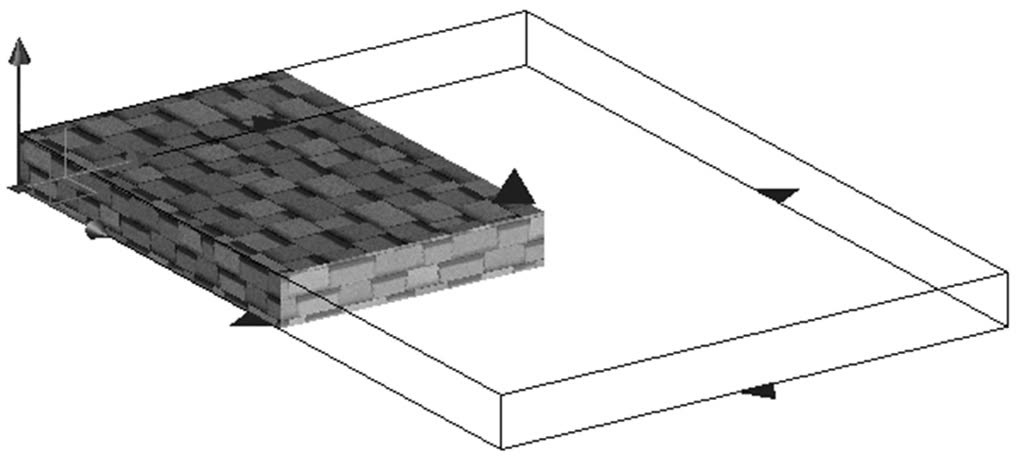

您将看到一个贴图框，如下所示：

有五个三角形将控制大小。使用这些可以让您调整长方体贴图的大小、旋转和移动。将显示以下提示：


接受贴图或 [移动/旋转/重设/切换贴图模式]:

这与我们在平面贴图中处理的提示相同。

请参考以下示例：

将此图像与长方体贴图之前的初始图像进行比较。完成后按 [Enter] 键结束命令。

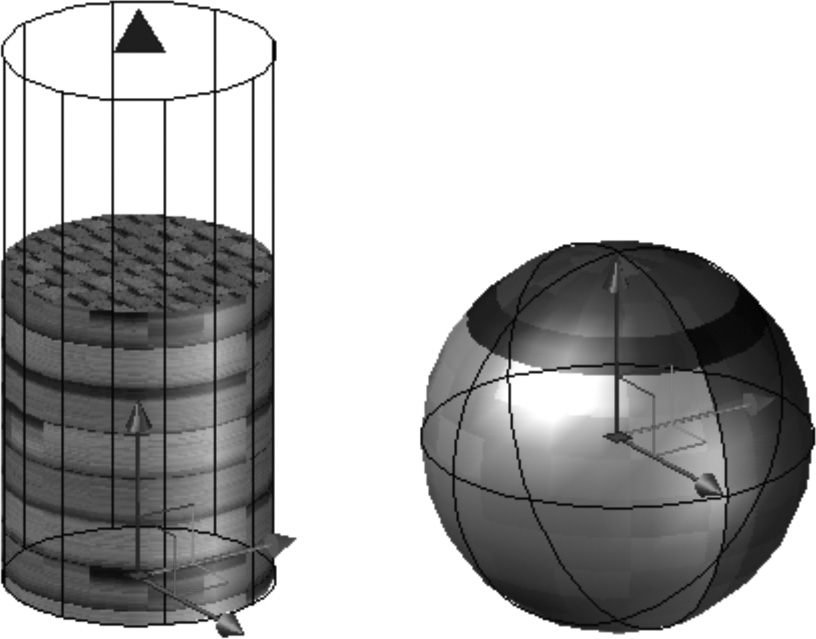

这两种贴图是为圆柱和球面形状设计的。它们将使用相同的提示。以下图像阐明了这个概念：

如您所见，圆柱贴图有一个三角形，它允许您沿高度方向减小或增大贴图，但球面贴图没有三角形；它确实具有将图案向三个主要方向移动的能力。

为了帮助您加快贴图过程，AutoCAD 允许您执行以下操作：

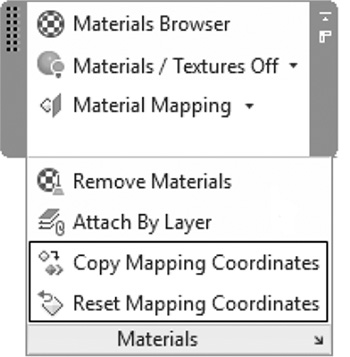

要执行这两个命令，请转到可视化选项卡，找到材质面板，然后选择两个按钮之一，如下所示：

练习 11-1

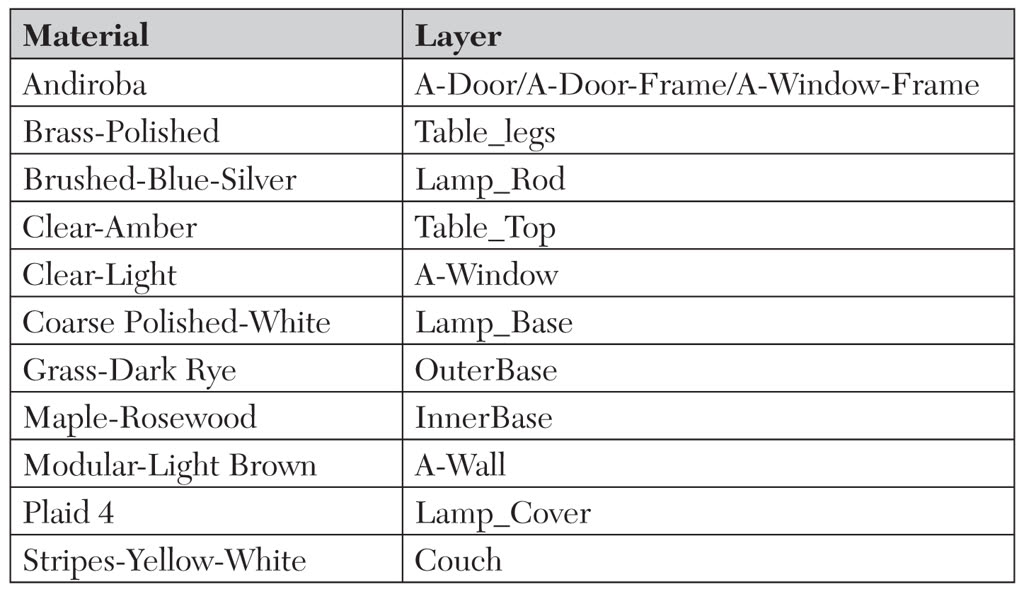

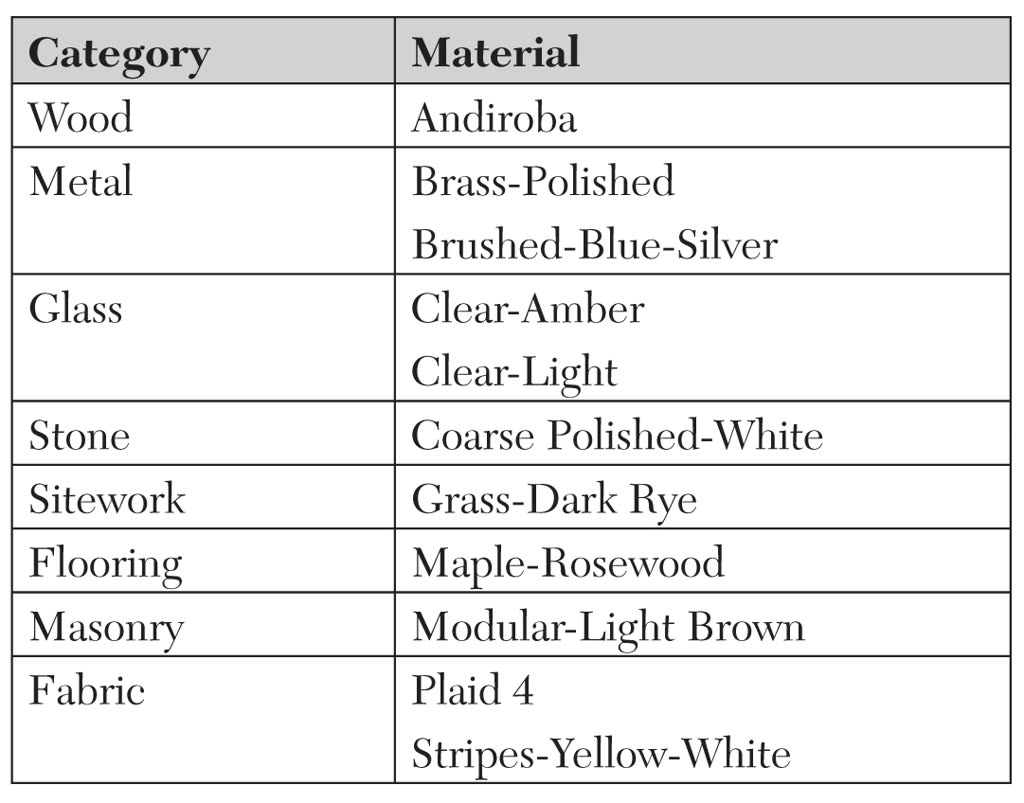

处理材质
