创建标高

创建标高

• 创建标高是在 Revit 中启动新项目的重要步骤。
• 所有墙、柱、屋顶和天花板都将受标高约束。
• 如果从默认样板开始，则有两个相距 4000mm（10'）的标高可用。
• 每个标高有三个组成部分：
  • 名称
  • 高度
  • 与其关联的视图名称
• 您应位于立面视图或剖面视图中才能创建/编辑标高。
• 更改任何现有标高的名称和高度。
• 您可以添加任意数量的新标高。

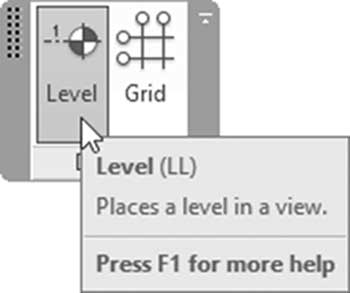

• 要创建新标高，请转到建筑选项卡，找到基准面板，然后单击标高按钮：

• 将发生以下变化：

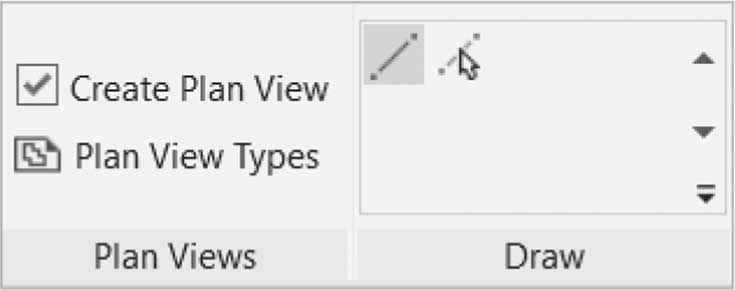

  • 您将看到以下上下文选项卡，其中包含两个工具：绘制线和拾取现有线：

• 选项栏将显示以下内容：

• 单击创建平面视图复选框，为每个新添加的标高创建楼层平面和天花板平面。

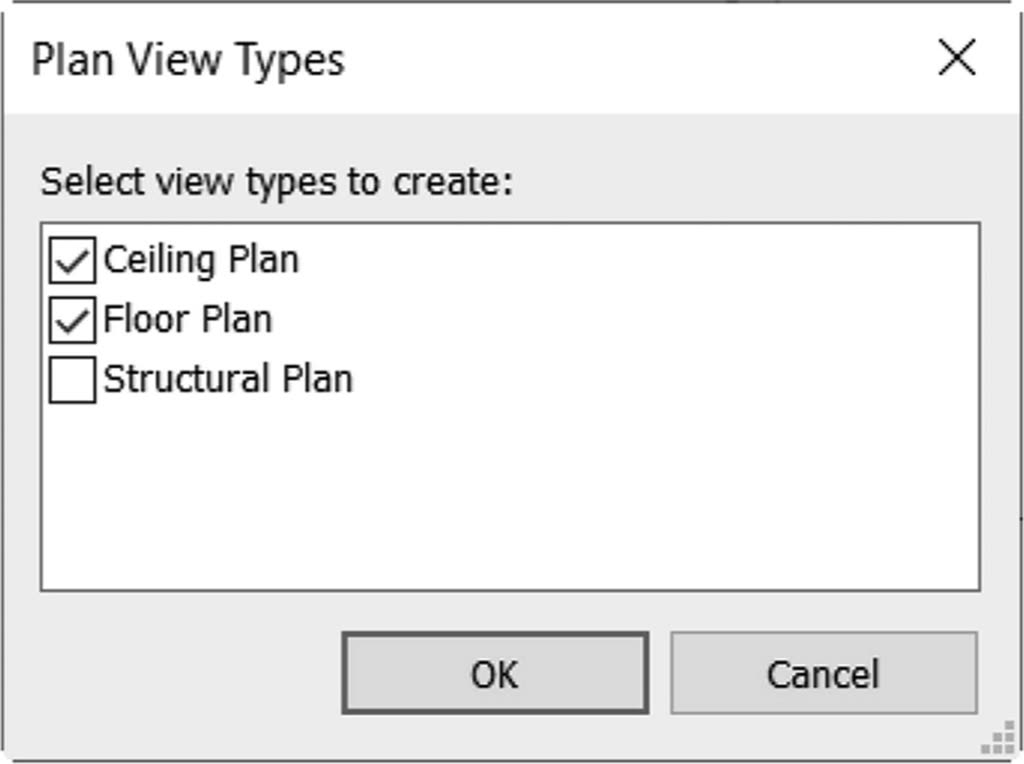

• 单击平面视图类型按钮，将看到以下对话框。

• 取消选中“结构平面”选项。
• “偏移量”字段允许用户为“绘制”上下文面板中的“拾取线”工具设置偏移值。

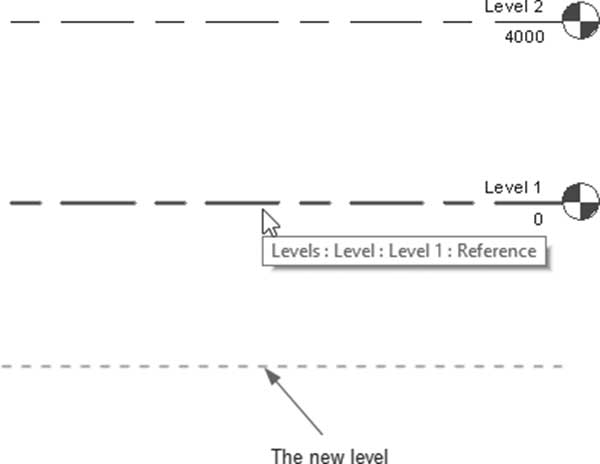

  • 最终，您可以使用线工具进行绘制。但是，有了带偏移值的“拾取线”工具，绘制将变得容易得多。由于我们已有两个现有标高，您只需单击拾取线工具，在偏移值中输入一个值，然后将鼠标移到所需标高上。您将在现有标高的上方或下方看到一条预览虚线；在您希望其位于现有标高上方或下方的位置单击；在您希望其所在的位置单击：

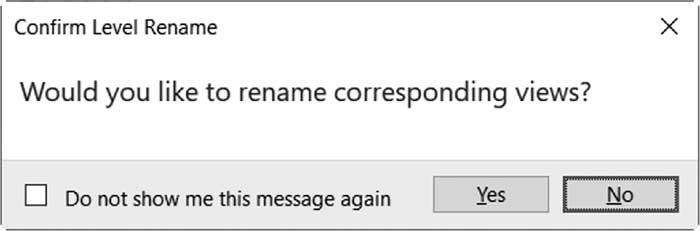

• 要更改标高的名称，请双击名称并输入新名称。完成后按 Enter 键，您将看到以下对话框：

• 您的答案很可能是“是”，因为视图的名称应与标高的名称一致。如果您认为此问题不重要，并且希望在下次执行相同操作时不再看到它，请选中“不再显示此消息”复选框。
• 关于标高的几点说明：
  • 具有相应视图的标高将显示为蓝色，没有视图的标高将显示为黑色。

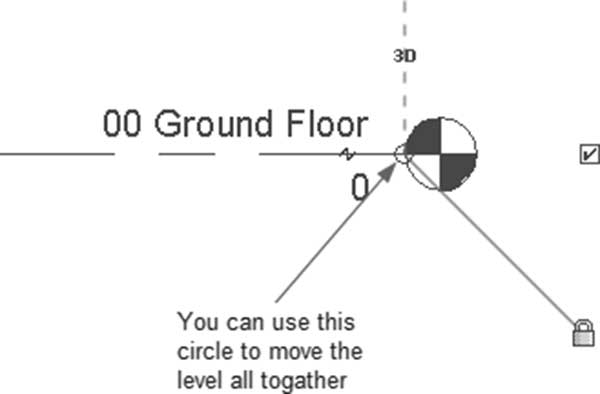

  • 默认情况下，标高气泡将使用出现在标高气泡左侧（或右侧）的小圆圈一起移动，如下所示：

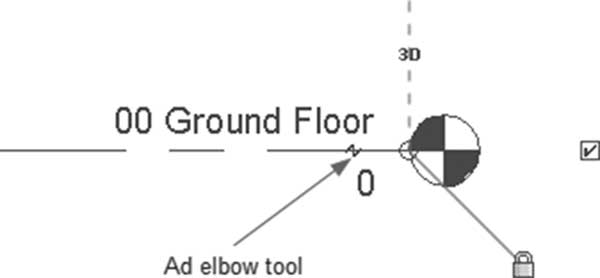

• 您可以使用添加弯头工具为标高气泡添加弯头，如下所示：

• 添加弯头后，通过移动小的蓝色圆圈来调整所有部分。

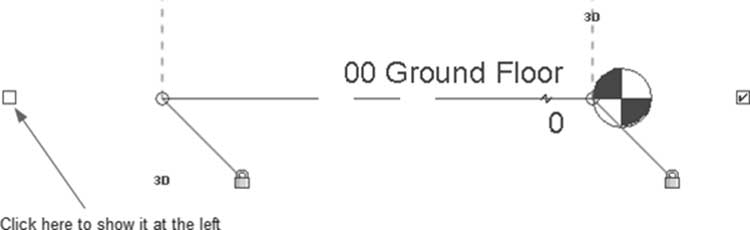

• 使用左侧或右侧的复选框，在两侧或一侧显示气泡，如下所示：

• 此外，您可以调整标高族以在两侧显示气泡。尝试以下操作：
  • 启动“标高”命令。
  • 使用“特性”选项板，单击编辑类型按钮。

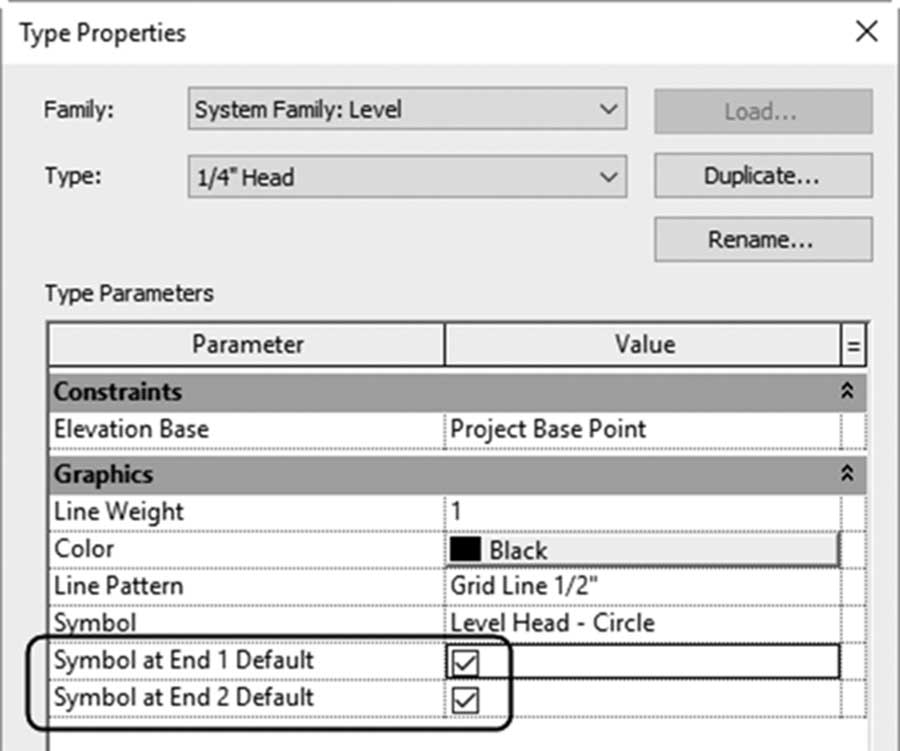

  • 您将看到以下对话框：

• 确保“端点 1 处的符号默认值”和“端点 2 处的符号默认值”均已选中。

注意

• 默认情况下，三维视图将包含三维标高。
• 二维中的所有标高功能同样适用于三维。

练习 3-1 项目信息、单位和添加标高

1. 启动 Revit 2025。
2. 基于 DefaultMetric.rte 样板（default.rte 样板）启动一个新文件。
3. 将文件保存为 Exercise 3-1_Solved.rvt。
4. 转到管理选项卡，单击项目信息按钮，输入以下数据：

a. 组织名称 = XYZ Design

b. 建筑名称 = ABC Tower

c. 作者 = 输入您的姓名

d. 项目状态 = 设计

e. 客户名称 = ABC Invest

f. 项目地址 = 12345 Boca Raton, FL, USA

g. 项目名称 = ABC Tower

h. 项目编号 = A-0909

5. 转到“项目单位”，查看但不要更改任何内容，然后单击“确定”。
6. 转到南立面视图。
7. 执行以下操作（对任何视图重命名均回答“是”），仅创建楼层平面和天花板平面：

a. 将标高 1 的名称更改为 00 Ground。

b. 将标高 2 的名称更改为 01 First。

c. 将 01 First 的高度更改为 5500（18'）。

d. （确保您没有创建结构平面）。添加相距 3600（12'）的新标高，名称为：02 Second、03 Third、04 Fourth、05 Fifth 和 06 Roof。

e. 在 06 Roof 上方添加一个新标高，高度为 1000（3'-6"），将其命名为 07 Parapet，不为其创建平面视图。

f. 在 06 Roof 上方添加一个新标高，高度为 3600（12'），将其命名为 08 Staircase and Elevator，不为其创建平面视图。

g. 使用“添加弯头”工具创建以下内容：

8. 选择您刚创建的其中一个标高。单击编辑类型按钮，打开“端点 1 处的符号”和“端点 2 处的符号”默认值。
9. 转到三维视图查看三维标高。
10. 保存并关闭文件。
