门窗的特殊技巧

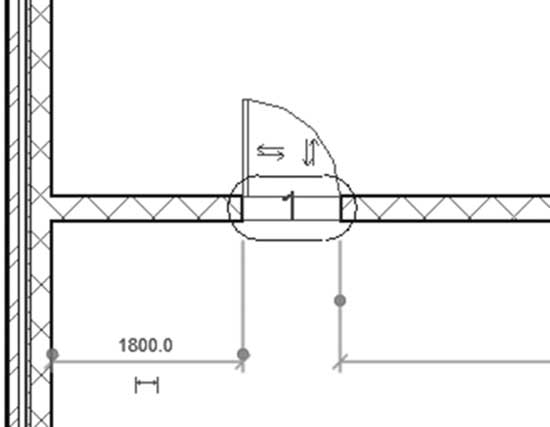

- 要精确定位门或窗，或在插入后定位，请使用临时尺寸标注。请参阅以下插图：
-
使用对齐尺寸标注工具精确定位多个门或窗。查看以下示例：

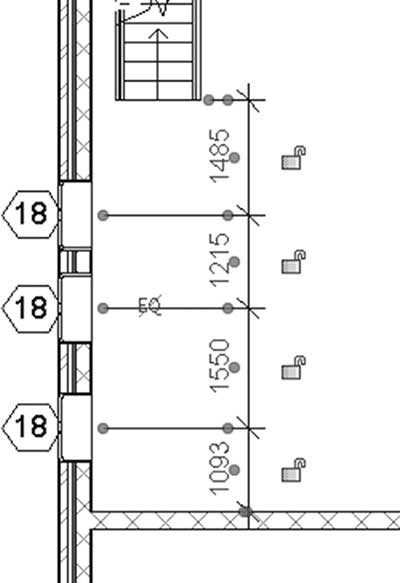

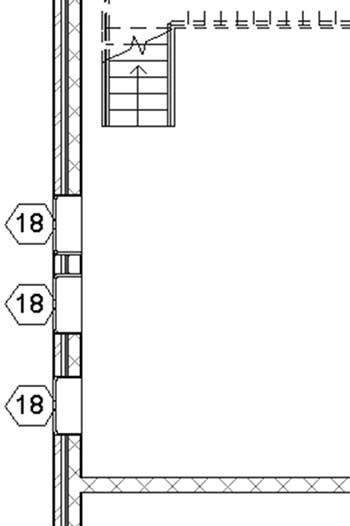

- 请注意，窗在楼梯和内墙之间的距离上分布不均：

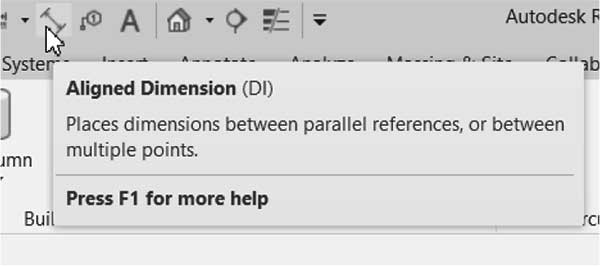

- 从屏幕左上角的快速访问工具栏启动对齐尺寸标注工具：

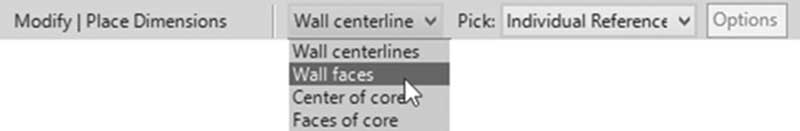

- 在选项栏中，将“墙中心线”更改为“墙面”：
- 输入尺寸，从顶部楼梯边缘开始，到每扇窗的中心，最后到墙的边缘：

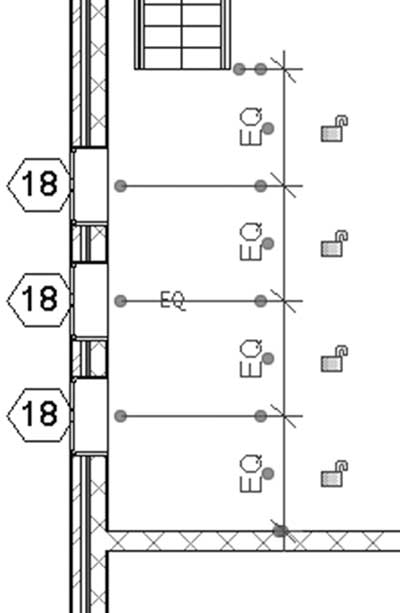

- 有一个带有斜杠的字母 EQ 小图标，表示尺寸当前不相等；单击一次使其相等：

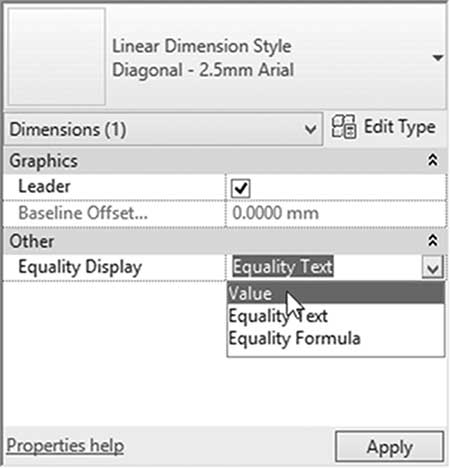

- 要显示实际距离，请选择“特性”并选择尺寸标注（如果尚未选择）；在其他下，为相等显示字段选择值：
显示约束
- 您可以通过高亮显示现有约束来查看约束过程。

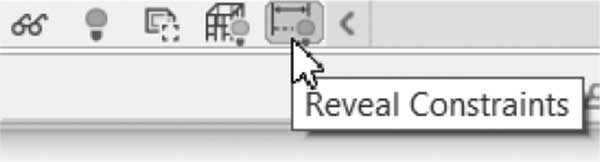

- 使用底部的栏，打开显示约束按钮。
- 您可以在插入时按空格键翻转门开启方向。

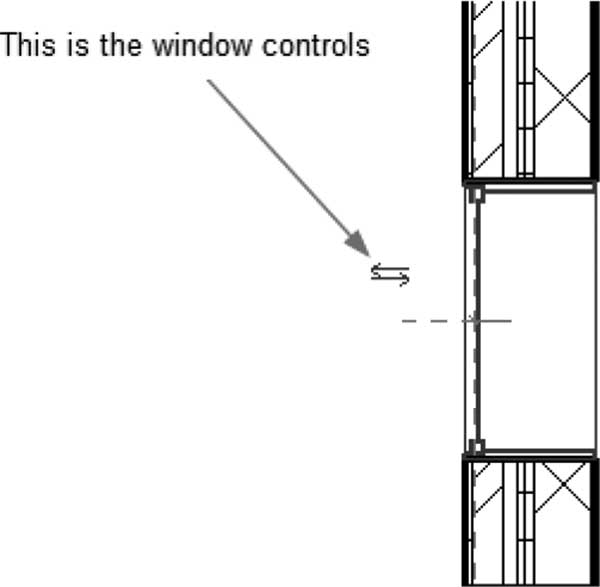

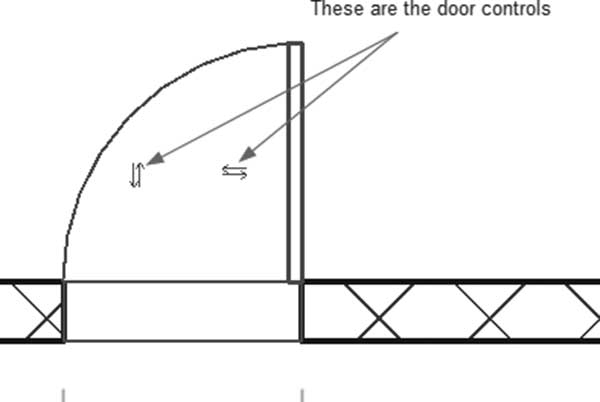

- 插入门窗后，使用控制柄翻转它们：
-
要将门窗从一个标高复制到其他标高，请执行以下步骤：
- 选择所需的门和/或窗。
- 使用标题为修改|门或修改|窗的上下文选项卡。
- 找到剪贴板面板。

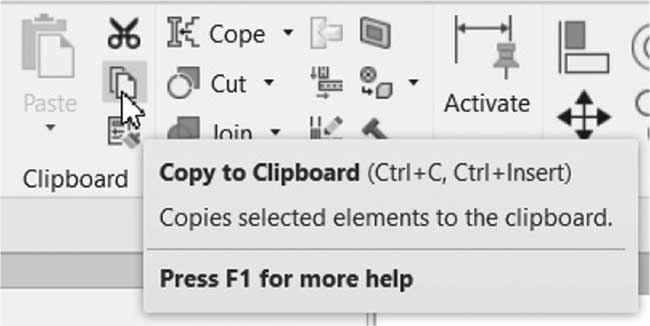

- 单击复制到剪贴板按钮：

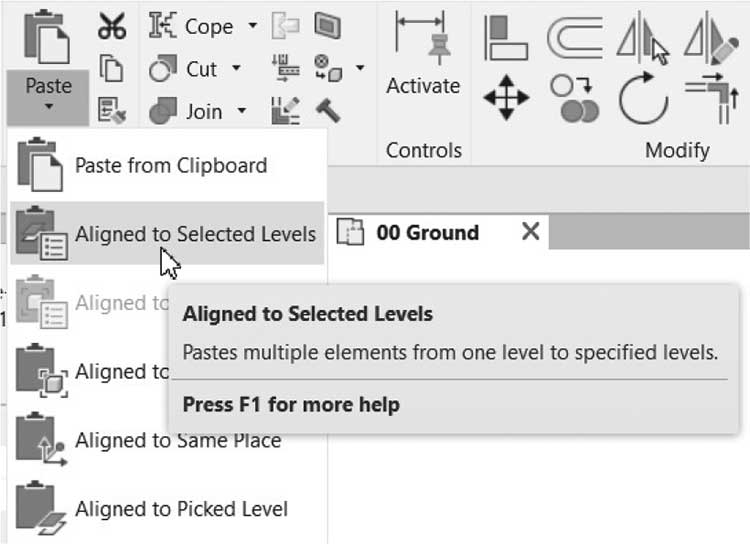

- 单击粘贴按钮的弹出列表以查看不同选项：

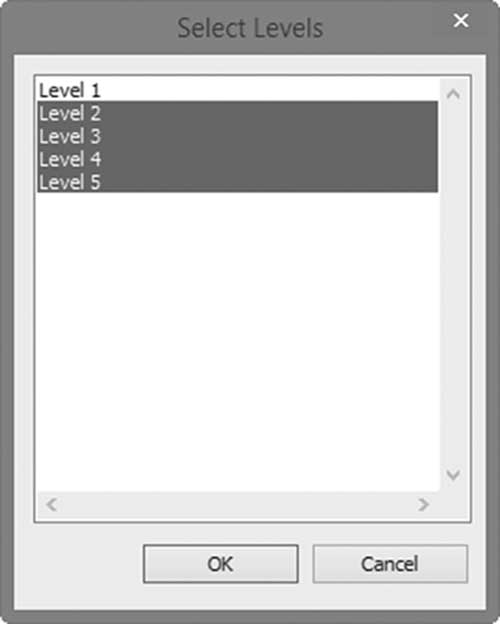

- 选择与选定的标高对齐选项。您将看到以下对话框：
- 选择要复制到的所需标高，然后单击“确定”。
注意
如果您在选择中包含了门标记或窗标记，则与选定的标高对齐选项将不起作用。
练习 5-1 插入门窗
- 启动 Revit 2025。
- 打开文件 Exercise 5-1.rvt。
- 转到 00 Ground 楼层平面视图。
- 取消隐藏 CAD 导入和轴网线。
- 缩放到左上角的办公室。
- 启动“门”命令，只有一个族，即 M_Single-Flush；选择尺寸 = 0915 × 2134mm（36" × 84"），并将其放置在 CAD 导入指定的位置，确保门与柱之间有 200mm（2'-2"）的空间。
- 将标记编号更改为 01。
- 对自助餐厅、女卫生间和男卫生间的门执行相同操作，分别使用编号 02、03 和 04。
- 对右侧的办公室和楼梯执行相同操作。
- 从 Doors/Commercial 文件夹加载 M_Door-Exterior-Double-Two_Lite.rfa（Door-Exterior-Double-Two_Lite.rfa）门族，并将尺寸 = 1800 × 2100mm（72" × 84"）插入到幕墙左侧，如 CAD 导入所示。

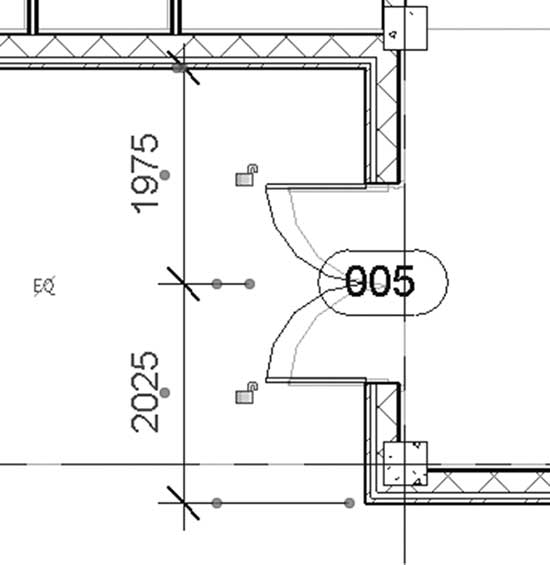

- 使用对齐尺寸标注工具如下所示将左侧门居中：
- 单击 EQ 以获得相等距离。显示值（应为 2000，或 6'-6 ¾"）。
- 删除尺寸标注（阅读警告消息，单击“确定”）。
- 在右侧插入相同的门。使用“对齐”命令，将右侧门对齐为与左侧门相同，然后单击锁定以关闭它。
- 使用“显示约束”按钮查看您刚刚添加的两个约束，然后将其关闭。
- 使用“门”命令，选择 M_Single-Flush 0762 × 2032mm（30" × 80"）。
- 单击编辑类型，然后单击复制，将新类型命名为 600 x 2000mm（26" × 76"）。将高度更改为 2000（76"），将宽度更改为 600（26"）。

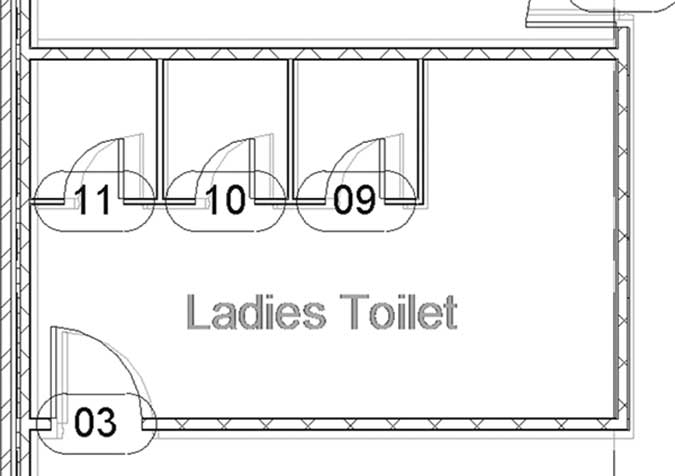

- 使用临时尺寸标注将此新尺寸插入到女卫生间；将它们插入每面墙的中间，您应该得到以下结果：
- 对男卫生间执行相同操作。

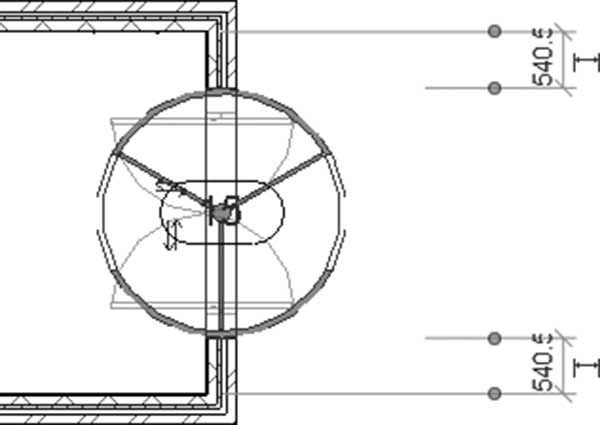

- 从 Doors/Commercial 文件夹加载门族 M_Door-Exterior-Revolving-Full Glass-Metal.rfa（Door-Exterior-Revolving-Full Glass-Metal.rfa）。将尺寸 2400 × 2400mm（96" × 96"）插入到右侧入口，如下所示：
- 将所有门（三个外门除外）复制到 00 First 楼层平面（确保您没有选择门标记）。
- 转到 01 First 楼层平面。
- 从 Doors/Commercial 文件夹将 M_Door-Passage-Double-Flush.rfa（Door-Passage-Double-Flush.rfa）1800 × 2100mm（72" × 84"）添加到接待区。

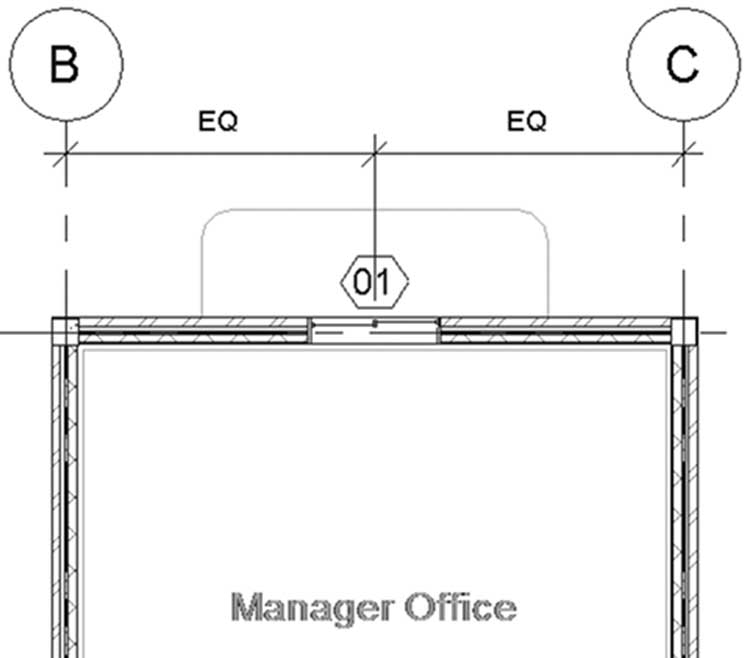

- 启动“窗”命令；加载文件 M_Window-Sliding-double.rfa（Window-sliding-Double.rfa），然后将尺寸 1800 × 1200mm（60' × 48"）插入到左侧经理办公室。将标记更改为 01。它将类似于以下内容：
- 对右侧经理办公室执行相同操作。
- 启动“窗”命令并加载 M_Window-Fixed-Arch-Top.rfa（Window-Fixed-Arch-Top.rfa）；尺寸为 1800 × 2000mm（72" × 45"）。

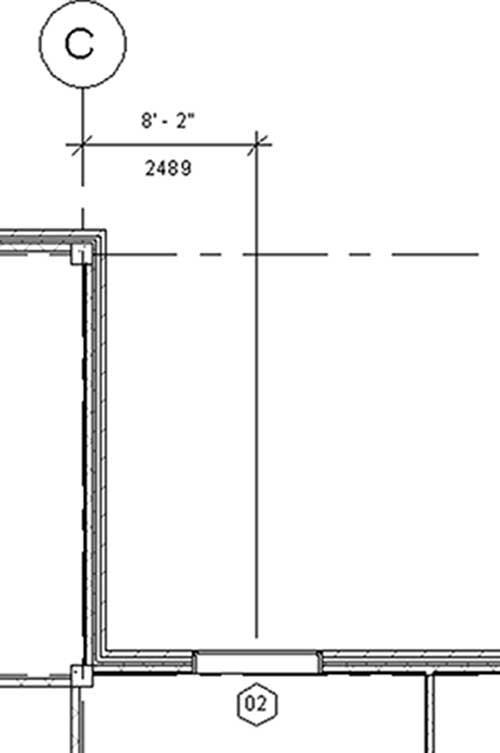

- 如下所示插入它并将标记更改为 02：

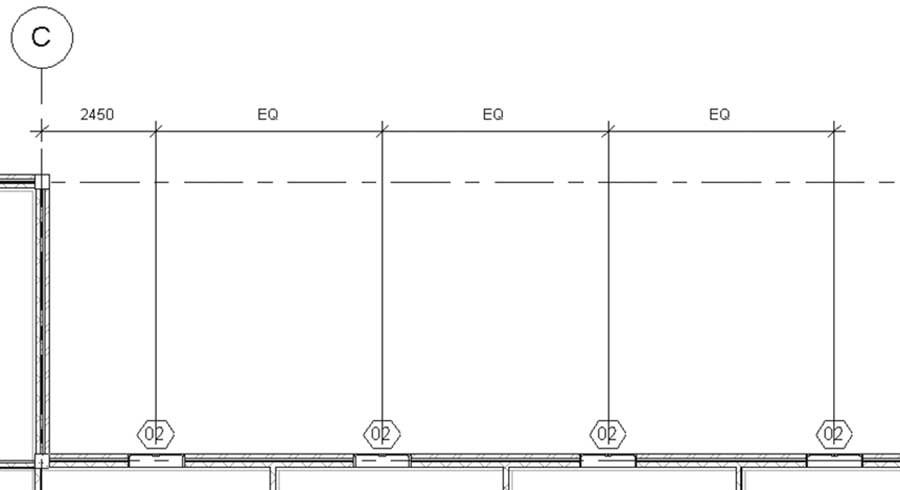

- 再插入三个，按以下方式创建对齐尺寸标注，然后单击 EQ。您应该得到以下结果：
- 将 01 First 楼层平面中的所有隔墙、门和窗复制到其他四个楼层。

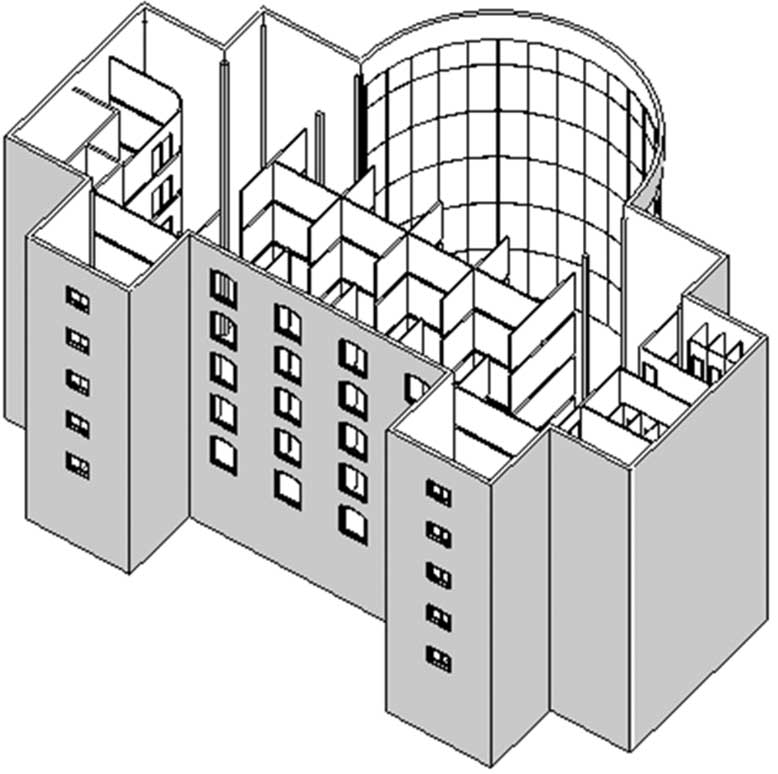

- 转到三维视图并查看您的模型；您应该得到以下内容：
- 保存并关闭文件。
