编辑尺寸标注和注释文字

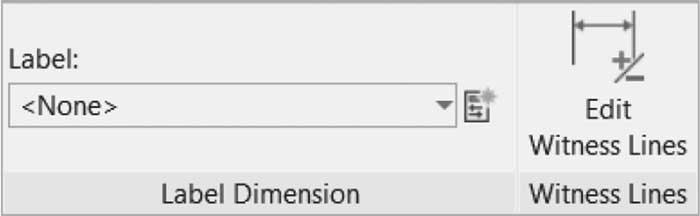

- 单击对齐和线性尺寸标注，您将看到以下上下文选项卡（对于其他类型，仅显示标签尺寸标注）：
- 编辑尺寸界线按钮将通过更改其中一个参照的位置或添加新参照来编辑尺寸标注。

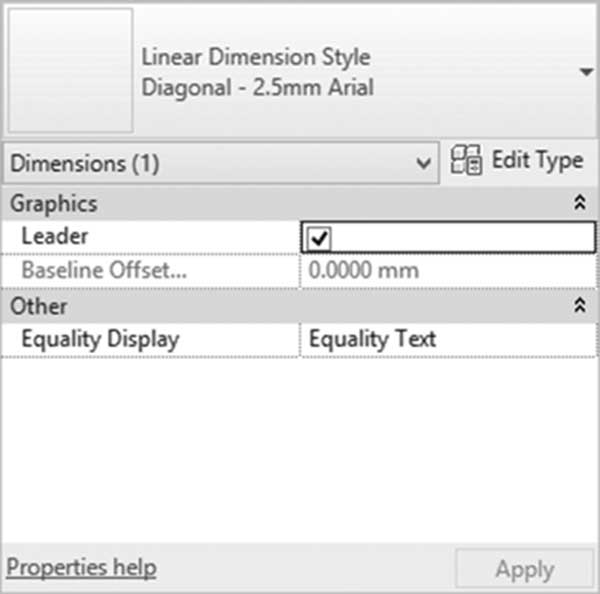

- “特性”选项板将显示以下内容：
-
有两个特性需要控制：

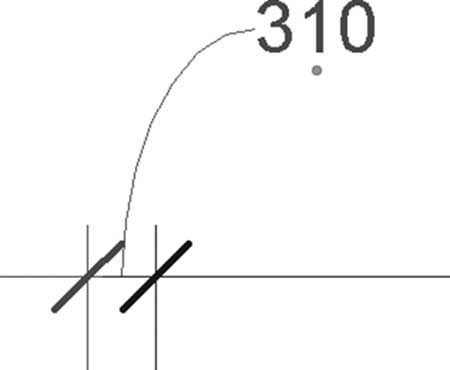

- 引线，当文字移开时添加引线。例如：
- 上图显示了文字沿尺寸标注线向上移动并带有弧形引线。
- 相等显示（前面已讨论）

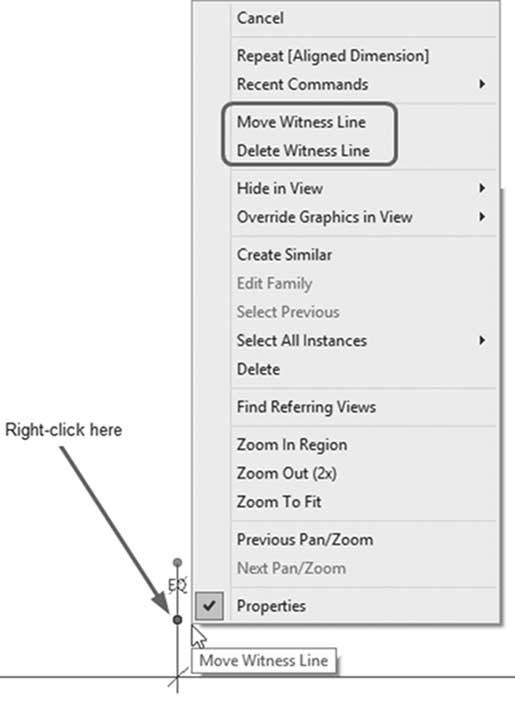

- 如果您右键单击对齐尺寸标注尺寸界线末端的第二个蓝色圆圈，您将看到以下菜单：
- 此菜单中有两个选项可帮助您编辑尺寸标注：移动尺寸界线（已讨论）和删除尺寸界线，这意味着放弃此线。要理解这一点：假设您使用对齐尺寸标注从 A 标注到 B，然后到 C。如果删除 B 的尺寸界线，新尺寸标注将从 A 测量到 C。
删除单个对齐尺寸标注
-
使用
Tab键，您可以从连续对齐尺寸标注中选择一个尺寸标注并删除它。 - 如果单击尺寸标注中的文字，您将看到以下内容：
-

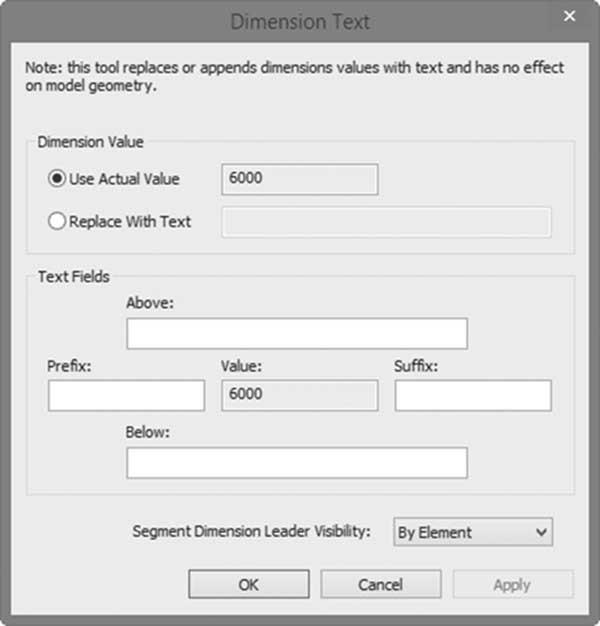

您不能用数字代替测量的距离。但您可以：
- 用文字和数字替换它（如果您只输入数字，Revit 将拒绝编辑过程）
- 您可以在测量的距离上方、下方、前缀或后缀放置文字
注意
您可以在尺寸标注类型中为单个实例添加前缀或后缀。
-
要编辑注释文字，请尝试以下操作之一：

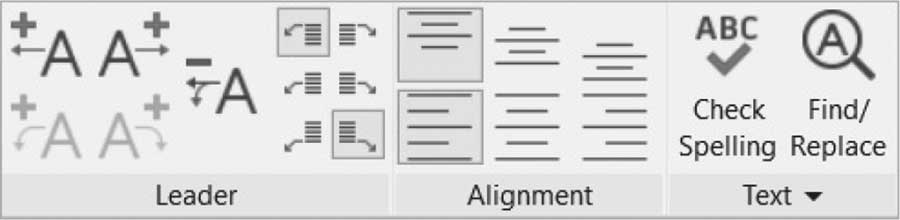

- 要编辑注释文字的引线，请单击所需文字一次，上下文选项卡将显示如下：
- 在上述上下文选项卡中，您可以添加/删除现有文字右侧和左侧的引线（直线或弧形）。此外，您可以更改引线的位置和文字的对齐方式。
- 如果双击文字，将出现编辑文字上下文选项卡，允许您再次编辑文字。

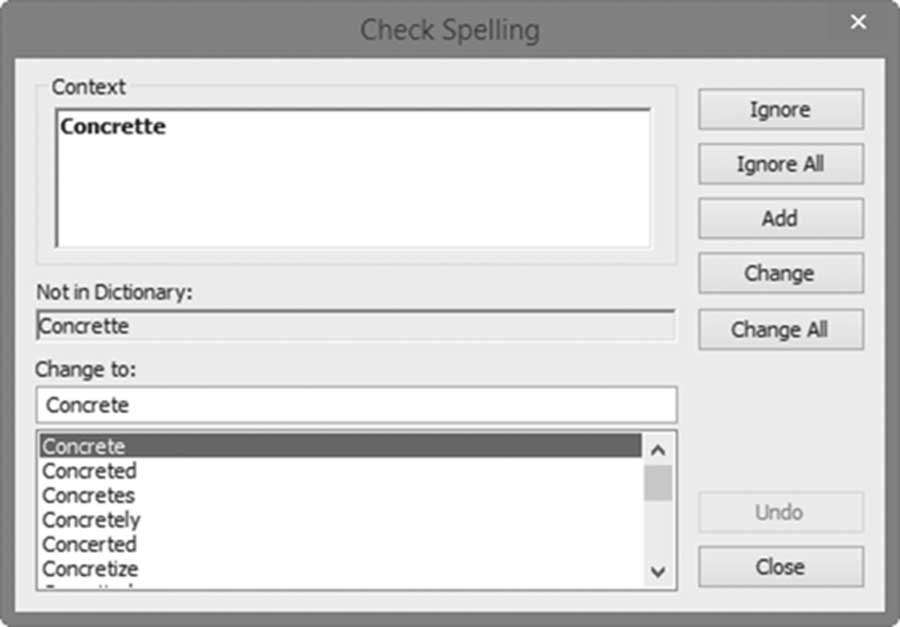

- 如果单击拼写检查按钮，将出现以下对话框（与任何文字处理软件中的对话框相同）：

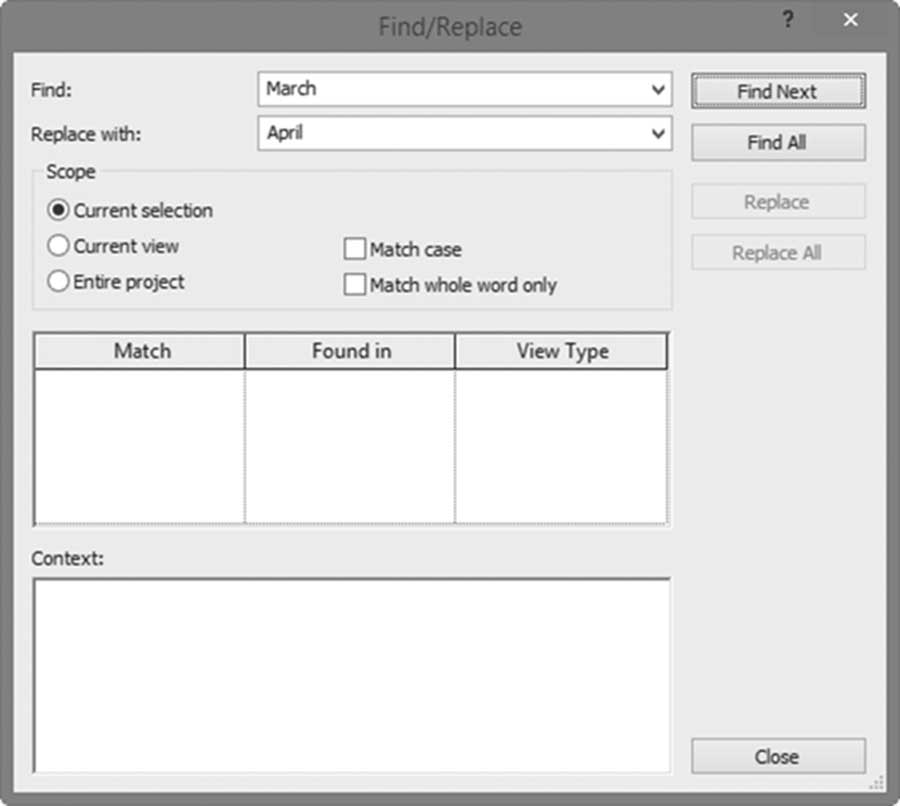

- 如果单击查找/替换按钮，您将看到以下对话框：
- 键入要查找的内容以及要替换的内容，然后指定所需文字是存在于当前选择、当前视图还是整个项目中。
- 此外，单击匹配大小写和仅匹配全字两个复选框。
- 您可以使用查找下一个、查找全部、替换和全部替换按钮。
- 完成后，单击关闭按钮。
文字多重对齐
- 您可以对齐和分布多个文字注释和标记

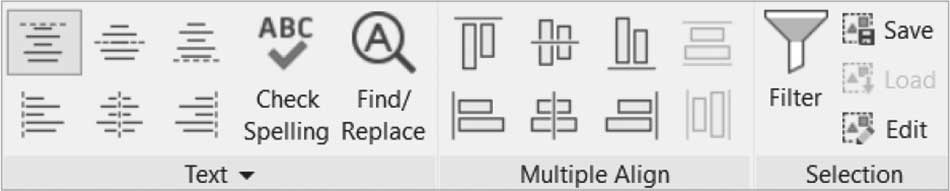

- 选择要对齐的所需文字注释，您将看到以下上下文选项卡：
-
使用多重对齐面板，您可以执行以下操作：
- 对齐图元顶部
- 对齐图元中部
- 对齐图元底部
- 对齐图元左侧
- 对齐图元中心
- 对齐图元右侧
- 垂直分布
- 水平分布
练习 12-1 尺寸标注和文字
- 启动 Revit 2025。
- 打开文件 Exercise 12-1.rvt。
- 转到 00 Ground - Dimension 视图并显示轴网线。
- 拉伸顶部轴网线的气泡，以便更容易添加尺寸标注。
- 使用对齐尺寸标注命令和默认族，创建如下尺寸标注：
a. 在每个垂直轴网线之间，以及从 A 到 F
b. 在每个水平线之间，以及从 1 到 4
- 转到 01 First – Dimension 视图并显示轴网线。
- 使用选项栏中的对齐尺寸标注命令，选择整个墙选项。单击选项按钮并打开洞口，然后中心，以及相交轴网。现在，选择北入口上方的墙并将其定位在建筑上方。
- 对左侧水平墙和右侧水平墙（带有阳台）重复相同的过程。
- 将读数 347（1' – 1 21/32"）定位在左墙的左侧，并将文字移离尺寸标注。对右墙右侧的 347（1' – 1 21/32"）执行相同操作。还有两个 347（1' – 1 21/32"）；使用删除尺寸界线，丢弃它们两个。

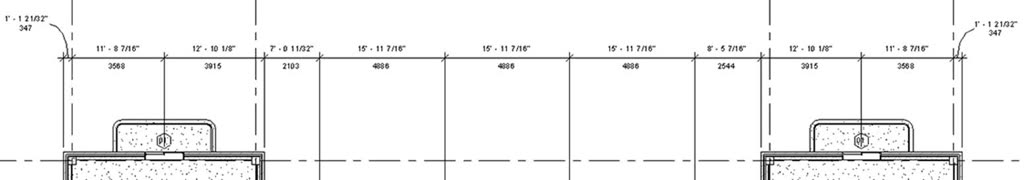

- 下面显示最终结果：

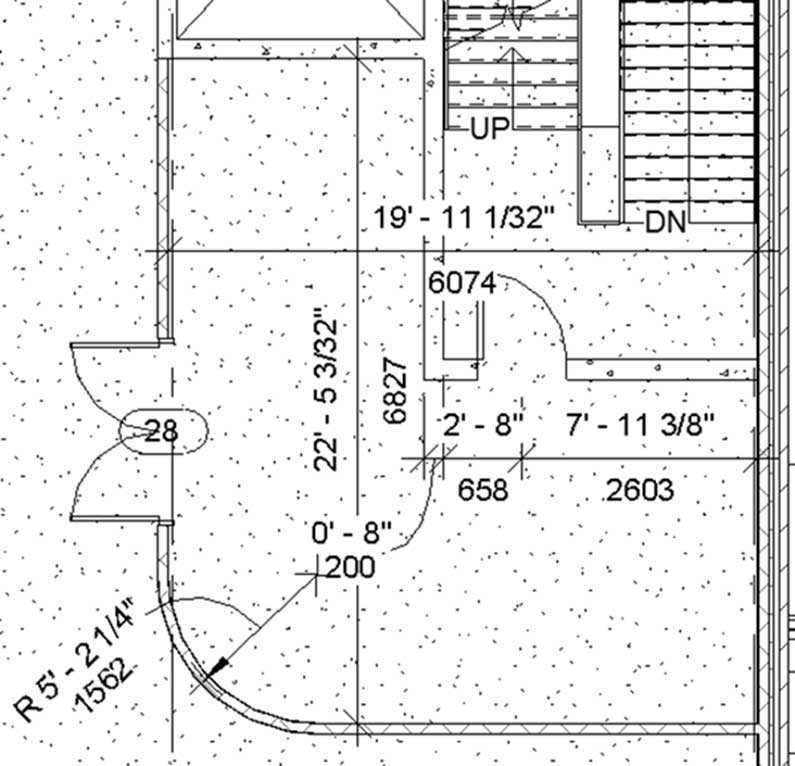

- 如下所示输入以下尺寸标注（始终使用墙面，径向尺寸标注除外）：
- 在 01 First – Dimension 平面中添加更多尺寸标注。

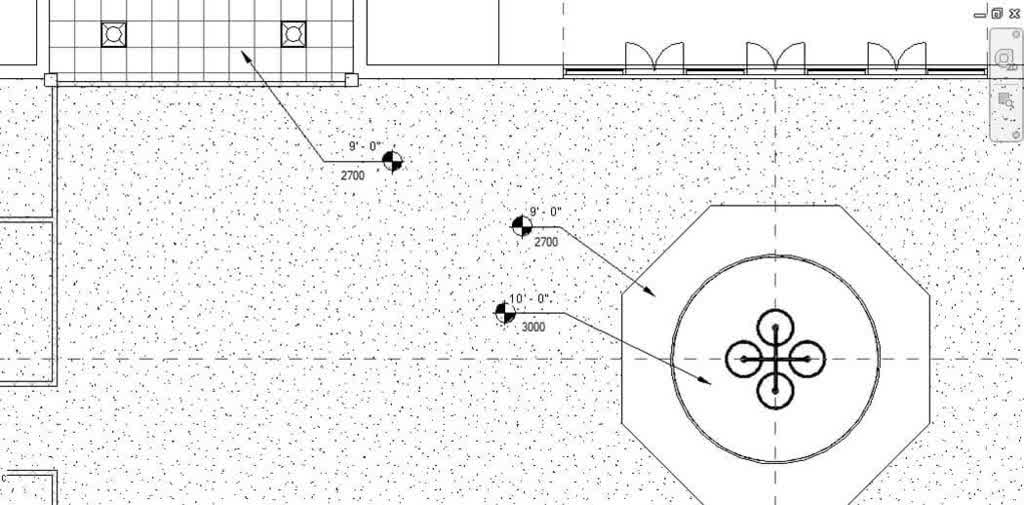

- 在天花板平面下，从 00 Ground 创建副本并将其命名为 00 Ground - Dimension。使用高程点（带引线），如下所示：

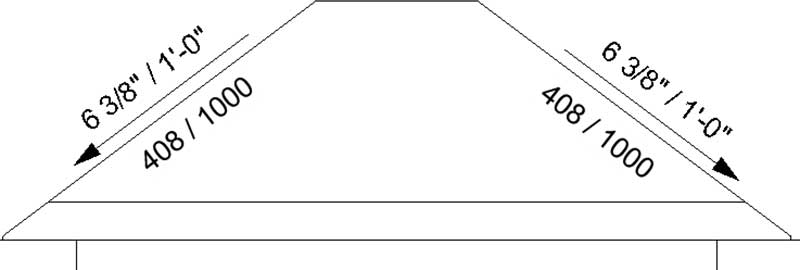

- 在剖面（建筑剖面）下，转到 Section A-A 视图。缩放到顶部，并输入以下坡度点尺寸标注：

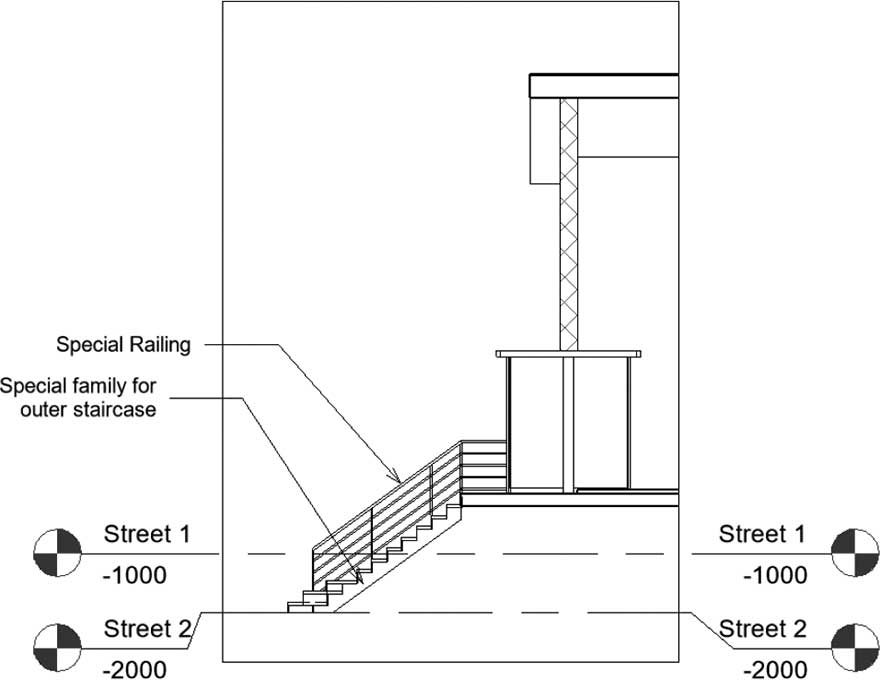

- 在剖面（建筑剖面）下，转到 Left Office 视图。添加如下所示的文字和高程点：
- 在剖面（墙剖面）下，转到 East Entrance 视图。添加如下所示的文字：
- 选择您刚刚添加的两个文字图元。从上下文选项卡中，单击对齐图元左侧、对齐图元中心，最后单击对齐图元右侧
- 转到 00 Ground – Dimension，为两个坡道的两段楼梯添加坡度点。
- 转到剖面（建筑剖面），转到 Section A-A 视图。
-

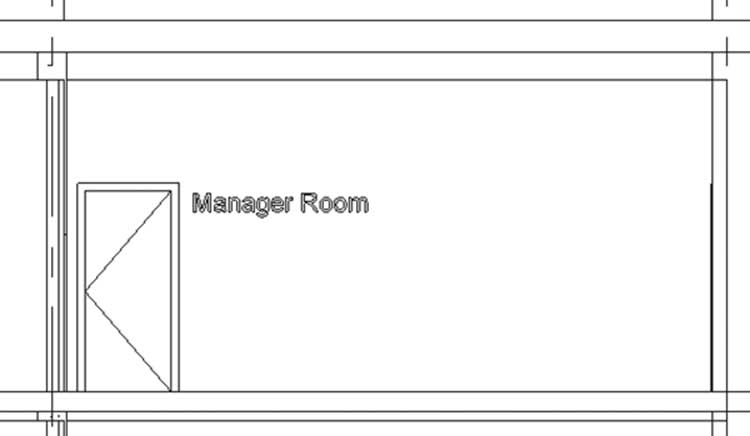

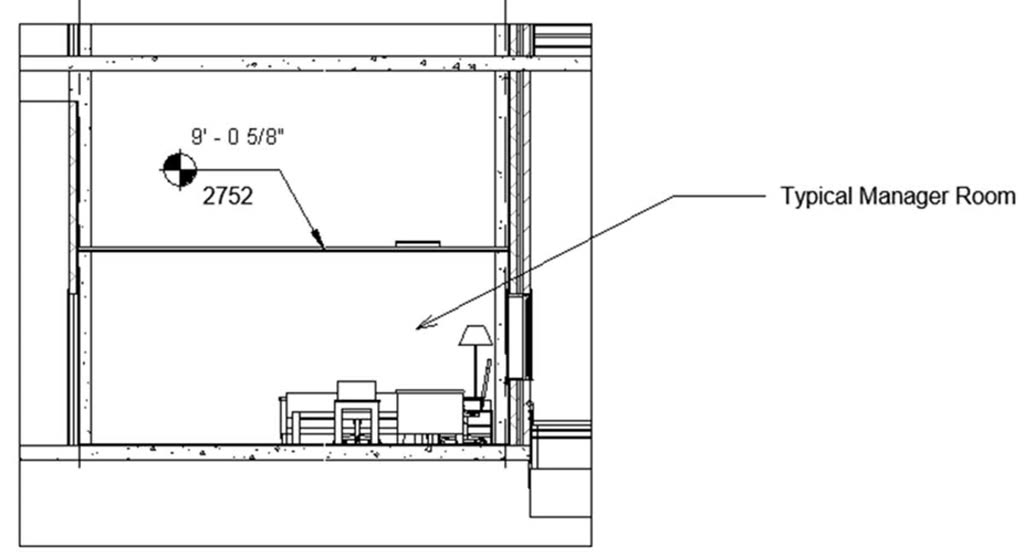

缩放到右侧五楼经理房间的门，并启动模型文字命令。从对话框中，选择拾取平面选项并单击确定；现在拾取包含门的墙，当编辑对话框出现时，键入 Manager Room 并将其放置在门旁边。按
Esc键几次以退出命令。 - 文字太大。选择它，然后在“特性”选项板中，单击编辑类型按钮，然后单击复制并将新族命名为 200mm Arial。将文字大小更改为 200（0'-8"），然后单击确定。
- 在文字仍处于选中状态时，选择新创建的族，然后重新定位文字，如下所示：
- 使用二维和三维视图，尝试使用测量命令进行测量两点之间的距离，带和不带链选项。
- 保存并关闭文件。
