垂直叠层墙

垂直叠层墙

• 叠层墙是继基本墙和幕墙类型之后的第三种墙类型。
• 您可以堆叠两个或多个基本墙以获得叠层墙类型。
• 在默认样板中，您将找到一个叠层墙类型，可以复制和修改。
• 叠层墙中的一个基本墙类型应具有高度=可变，其他类型可以具有固定高度。
• 要创建垂直叠层墙，请执行以下步骤：
  • 启动墙命令。
  • 选择现有的叠层墙类型，单击 编辑类型（Edit Type） 按钮，单击 复制（Duplicate） 按钮，并为新类型指定新名称。

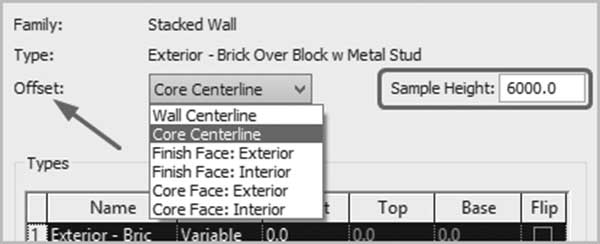

  • 单击结构参数旁边的 编辑（Edit） 按钮。在编辑部件对话框中，设置墙的堆叠偏移，然后设置墙的样例高度，如下所示：

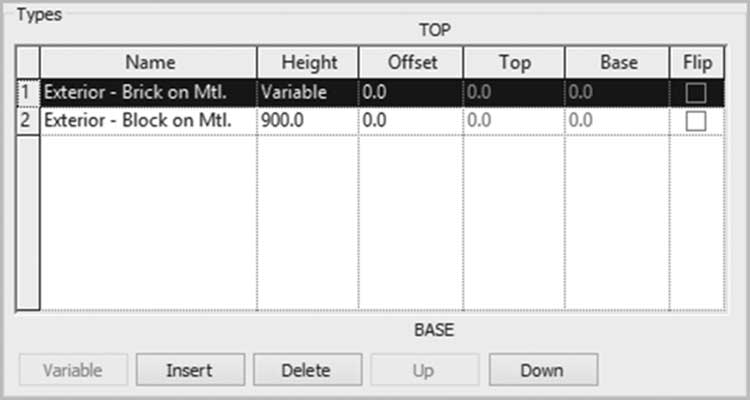

• 使用类型表格，选择要添加到叠层墙的基本墙类型，如下所示：

• 对于每种墙类型，设置所需的高度。一个高度必须是可变的。根据需要设置墙的偏移。
• 单击 预览（Preview） 按钮查看墙。
• 单击确定，直到所有对话框关闭。

在另一面墙内嵌入墙

• 唯一可以嵌入其他墙类型的墙是店面墙。
• 但有一个小技巧可以让任何基本墙嵌入任何其他基本墙。
• 执行以下步骤：
  • 从任意类型创建一面基本墙，我们称之为主体墙。
  • 使用底部偏移和顶部偏移，将嵌入墙添加到主体墙。

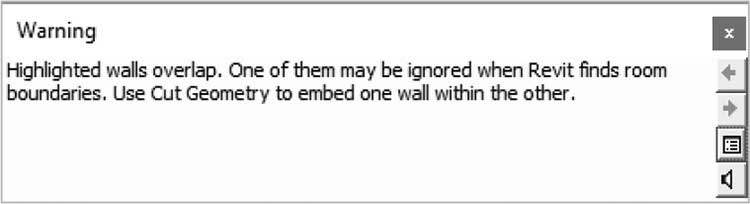

  • 您将看到出现一个警告：

• 关闭警告框。
• 转到 修改（Modify） 选项卡，找到 几何图形（Geometry） 面板，单击 剪切（Cut） 下拉菜单，然后选择 剪切几何图形（Cut geometry） 命令。先选择主体墙，然后选择嵌入墙。
• 在三维、立面或剖面视图中查看墙；使用控制柄可以修改嵌入墙的高度。

练习 22-3 创建叠层墙和嵌入墙

1. 启动 Revit 2025。
2. 打开文件 Exercise 22-3.rvt。
3. 启动墙命令。
4. 从类型选择器中，选择唯一可用的叠层墙类型。单击编辑类型按钮，复制，并将其命名为 My Stacked Wall。
5. 在结构旁边，单击编辑按钮。
6. 将偏移更改为墙中心线，样例高度 = 8000mm（20'-0"）

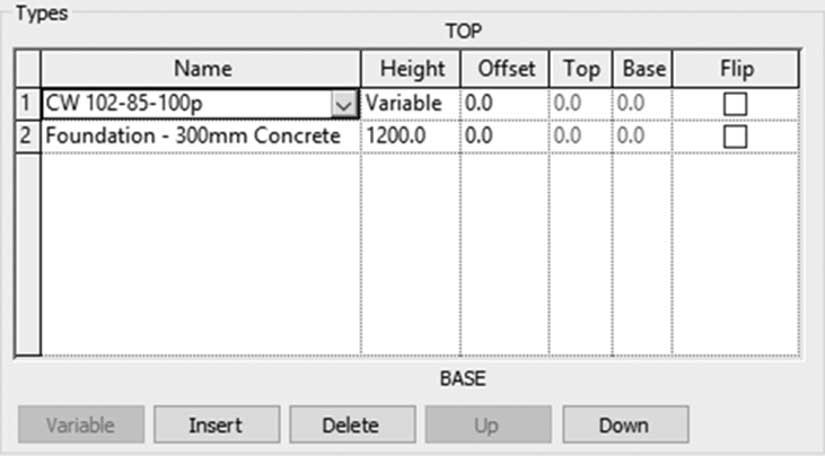

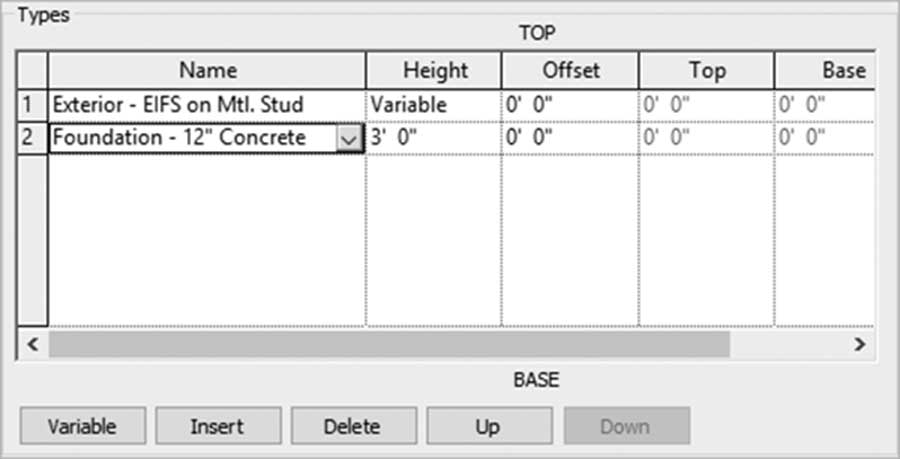

7. 创建如下所示的叠层墙：

8. 单击预览查看叠层墙。单击两次确定以结束命令。
9. 设置底部标高 = 标高 1，顶部标高 = 标高 3，将定位线设置为面层：内部。
10. 使用现有矩形，绘制矩形墙。转到三维视图，查看模型。
11. 返回到标高 2 楼层平面视图。
12. 再次启动墙命令并选择常规 – 200mm（常规 – 8"）。
13. 设置底部标高 = 标高 2，顶部标高 = 标高 3，并将定位线设置为墙中心线。
14. 在北墙的中心线上绘制一面墙；距离不重要。
15. 阅读警告并关闭它。启动剪切几何图形命令。先选择北墙，然后选择新墙。转到三维查看结果。
16. 保存并关闭文件。
