通过迹线创建屋顶

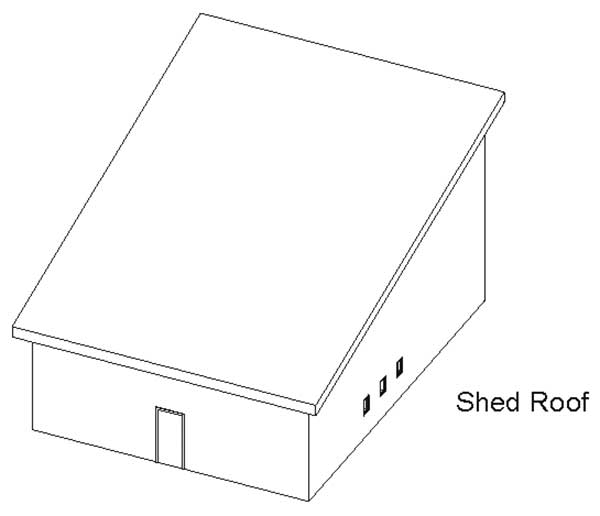

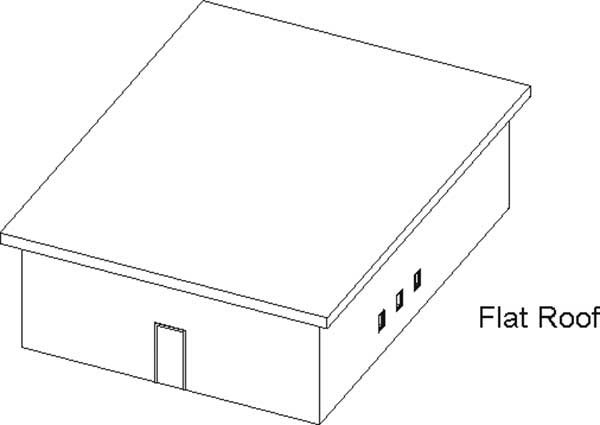

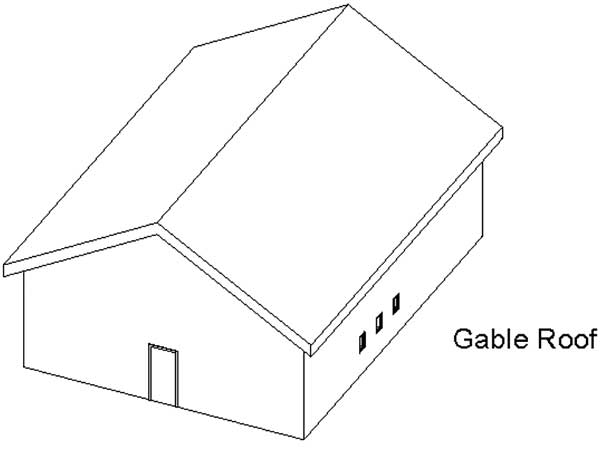

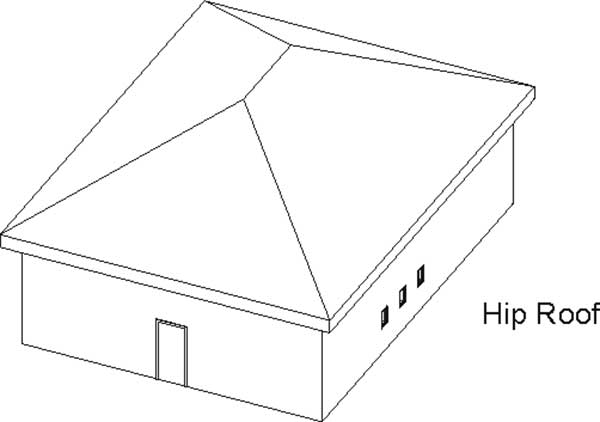

- 此命令允许用户创建平屋顶、四坡屋顶、单坡屋顶或双坡屋顶：
- 可以指定坡度值（默认值 = 30°）。
- 可以添加悬挑距离。

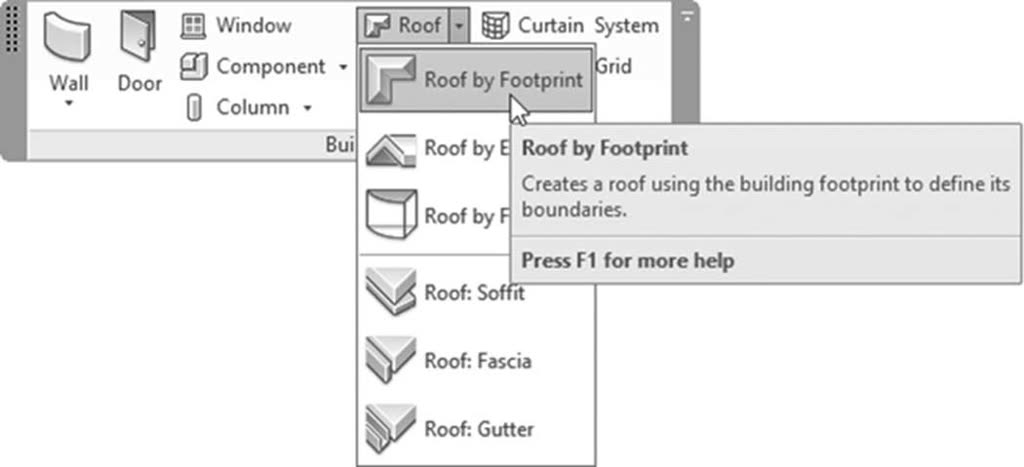

- 要启动此命令，请转到建筑选项卡，找到构建面板，单击屋顶的下拉列表，然后选择通过迹线创建屋顶按钮：
- 如果您不在正确的标高上，将看到以下消息以帮助您移动到正确的标高：
- 选择所需的屋顶族，将看到以下内容：
- 将出现以下上下文选项卡：

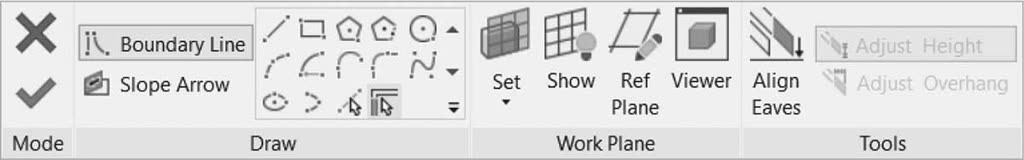

- 默认选项是边界线，并带有可用的绘制工具。此选项允许您选择所需的屋顶边界墙。我们将在后续页面中讨论其他选项。
- 您将在选项栏中看到以下内容：
-
在拾取墙之前，请指定以下内容
- 是否为每面选定的墙定义坡度（默认值为 30°）
- 悬挑距离的值
- 是否从墙核心而非墙外边缘测量悬挑
- 在正确的视图中，根据您所做的设置，开始单击所需的墙。您将收到以下内容：
- 在上面的示例中，所有四面墙都有悬挑和坡度。
-
当您处于屋顶命令中时，按两次
Esc键退出拾取墙模式，然后单击其中一条洋红色线，您将看到以下内容：

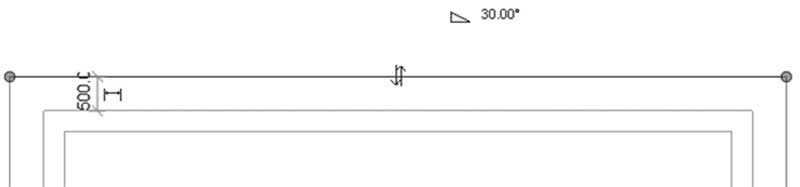

- 您可以编辑悬挑距离和坡度值。您将看到两个箭头，用于将边界轮廓翻转到内侧或外侧。
- 单击任意位置以取消选择。
坡度箭头
- 您可以在坡度和坡度箭头之间混合搭配。
- 此处的坡度箭头与应用于楼板的坡度箭头相同，我们之前已经讨论过。
- 在上下文选项卡上选择坡度箭头按钮：

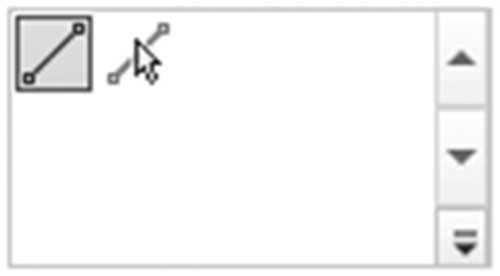

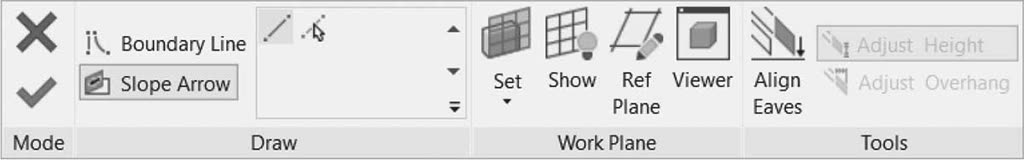

- 绘制工具将显示为类似以下内容：

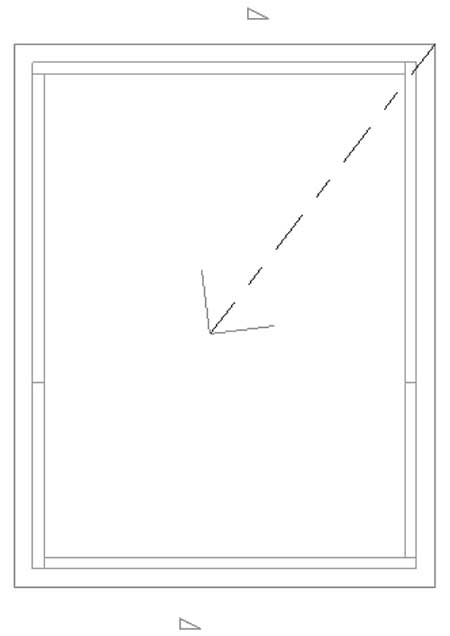

- 您可以绘制一条线或拾取一条现有线。您将收到以下内容：

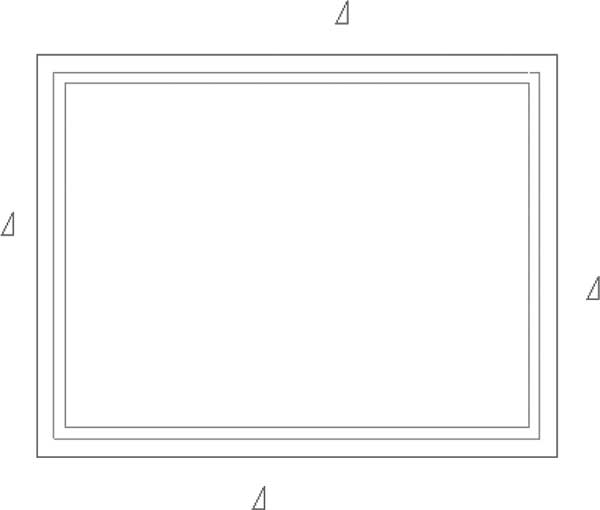

- 箭头的长度和角度是重要因素。
- 选择箭头，查看特性，您将看到以下内容：

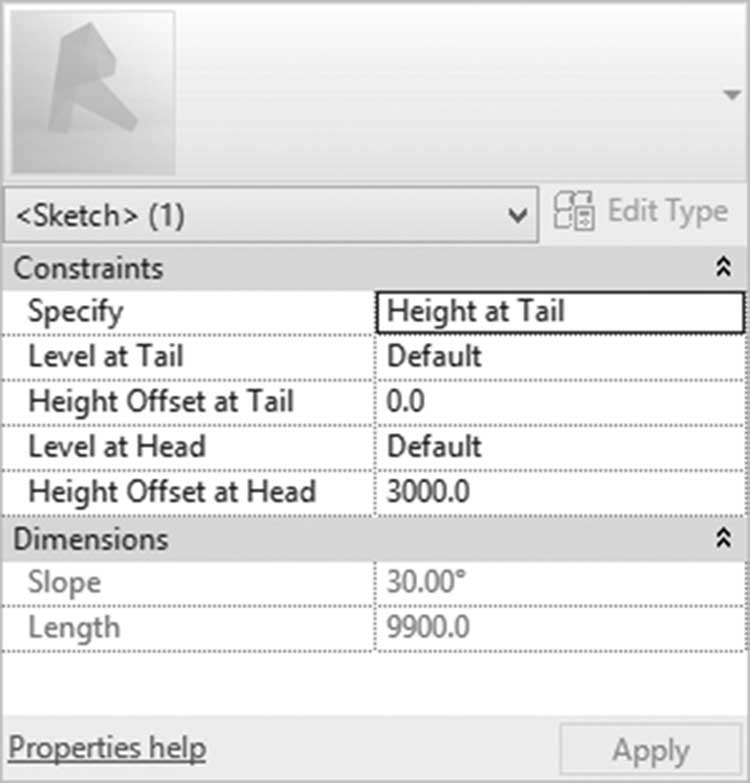

- 在约束下单击指定，您将有两个选择：尾部高度或坡度。
-
如果选择了尾部高度，请指定头部和尾部的标高（当前为默认值，即当前标高）。同时，指定尾部和头部的高度偏移。
- 完成屋顶边界轮廓后，单击 (✓) 结束命令。
将墙的顶部或底部附着到屋顶

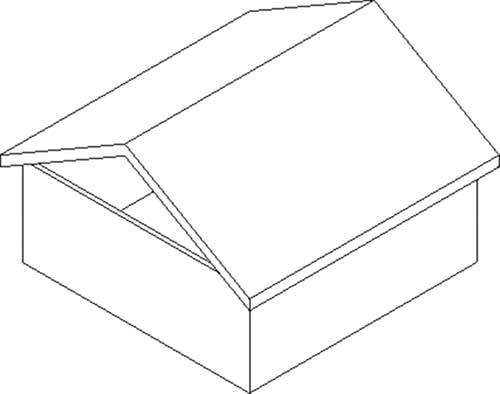

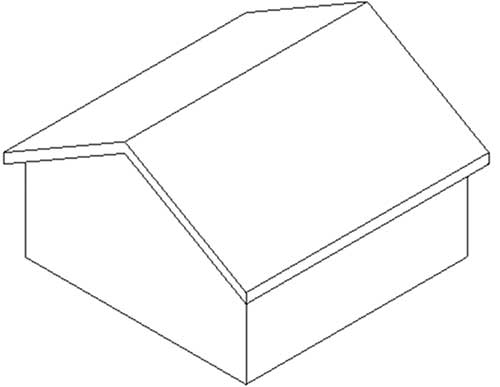

- 完成四坡、单坡或双坡屋顶后，需要将墙附着到屋顶。通常，您会遇到以下情况：
-
要将墙附着到屋顶，请执行以下操作：
- 选择所需的墙。

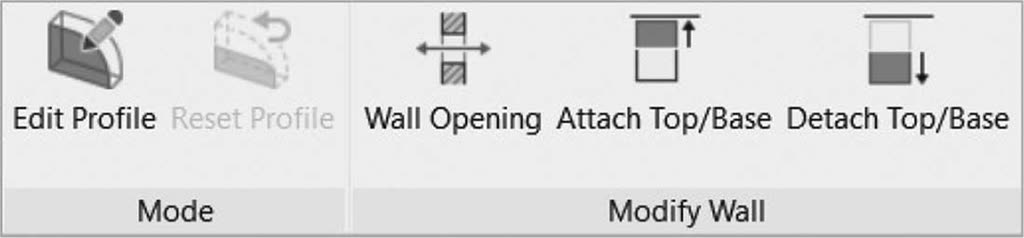

- 在上下文选项卡中，您将看到以下内容：
- 单击附着顶部/底部按钮。
- 选择屋顶。这是最终产品：
- 如果要分离墙，也适用相同的方法。
注意
要为创建时没有视图的标高创建楼层平面视图和/或反射天花板平面视图，请执行以下步骤：

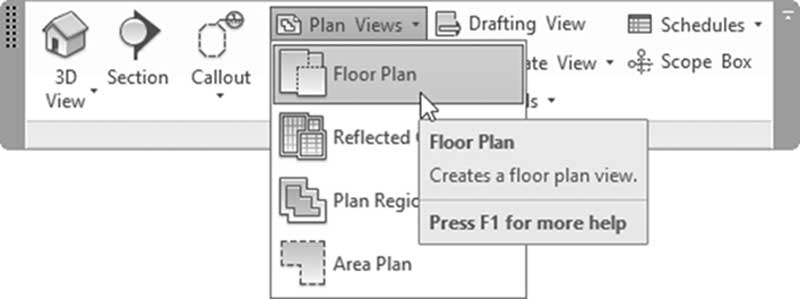

- 转到视图选项卡，找到创建面板，单击平面视图的下拉列表，然后选择楼层平面按钮：

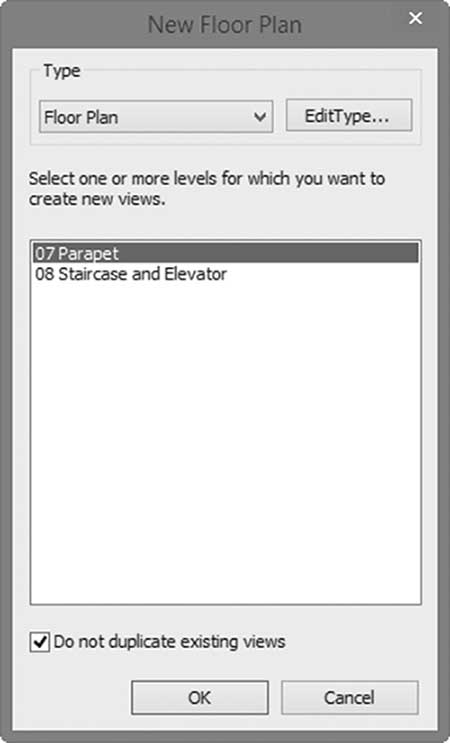

- 您将看到以下对话框：
- 选择所需的标高为其创建楼层平面，然后单击确定。
练习 8-1 通过迹线创建屋顶
- 启动 Revit 2025
- 打开文件 Exercise 8-1.rvt。
- 转到 06 Roof 楼层平面视图。
- 在底图下，设置基准: 范围标高 = 无，并隐藏轴网线。

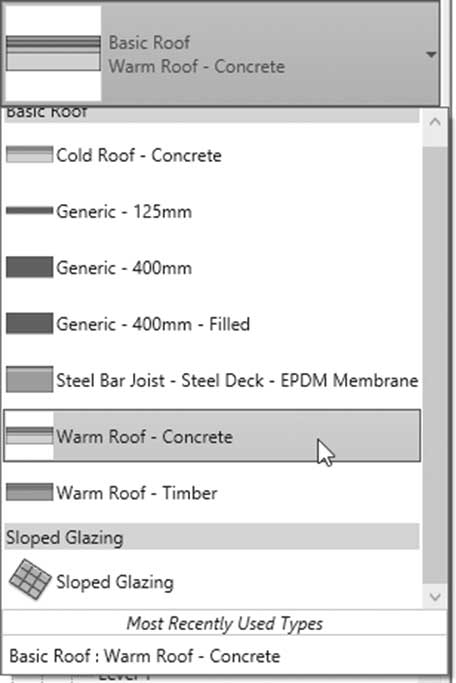

- 启动通过迹线创建屋顶命令，选择族 = Warm Roof – Concrete，定义坡度 = 关闭，悬挑 = 0，延伸到墙核心 = 打开。
- 使用拾取墙工具选择所有外墙。

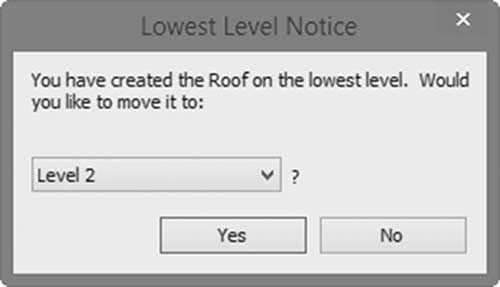

- 当消息出现时，回答是。
- 转到三维视图并查看您的模型。
- 转到 00 Ground 楼层平面，将电梯井的设置更改为顶部偏移 = 150 (0'-6")。转到三维视图以确保电梯井穿透屋顶。
- 为 Parapet 标高创建楼层平面。
- 转到 Parapet 标高，将底图范围: 基准标高 = Roof。

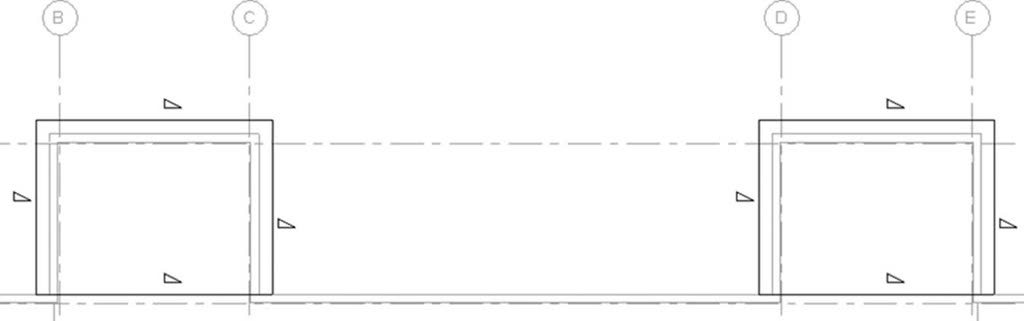

- 使用相同的屋顶族，创建如下图所示的四坡屋顶（每个都在单独的命令中创建）。注意边界下方的线，它与女儿墙的外边缘重合。悬挑 = 500mm (1'-8")。
- 转到三维视图，您应该看到以下图像：
- 转到 01 First 楼层平面并隐藏 CAD 导入。
- 在底图下，设置基准: 范围标高 = 00 Ground。

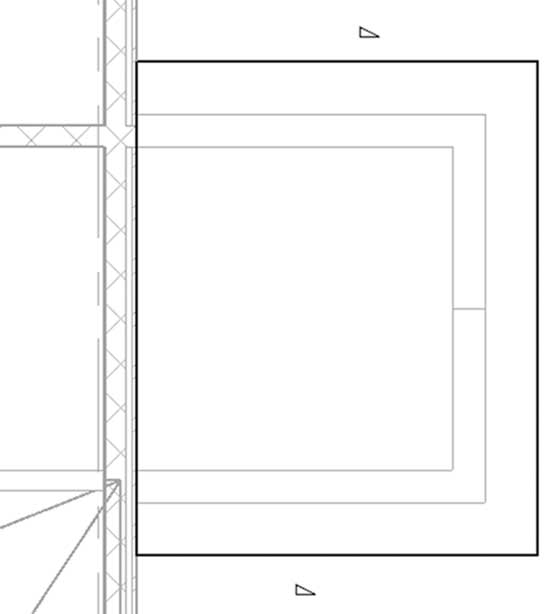

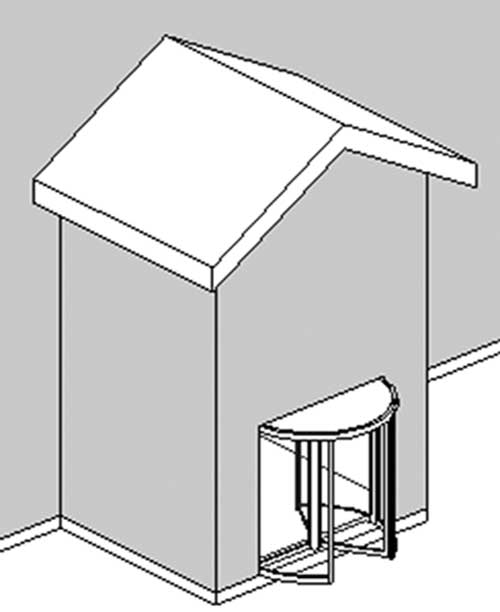

- 缩放到东入口，使用屋顶族 = Warm Roof – Timber 创建双坡屋顶，使用以下图示，悬挑 = 500mm (1'-8")：
- 选择三面墙并将它们附着到新建的屋顶。
- 您应该得到以下结果：
- 保存并关闭文件。
