如何在 REVIT 中添加标记
- 某些图元（例如门和窗）在添加时带有一个按钮，允许您随图元一起放置标记。
- 另一方面，墙和其他 Revit 图元不具备此功能；因此，Revit 为您提供了三个工具来为任何所需的图元添加标记，但房间除外，房间有单独的命令，如前所述。
-
在 Revit 中有三种标记方式，它们是：
- 按类别标记
- 多类别
- 材质
按类别标记
- 此方法将根据图元的类别为单个图元添加标记。它会在窗上插入窗标记，在家具上插入家具标记。

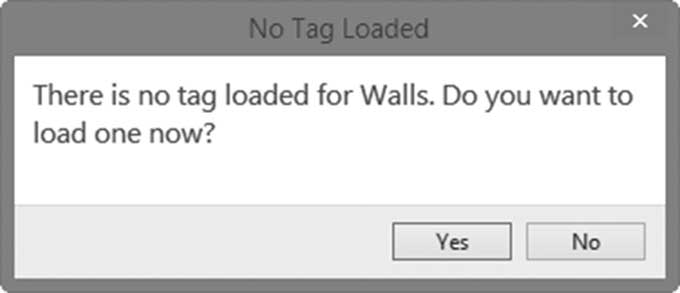

- 标记应在执行命令之前加载，否则 Revit 将产生以下消息（使用“插入”选项卡、“从库中载入”面板，单击“载入 Autodesk 族”以加载您需要的标记）：
- 允许您加载所需的标记族。

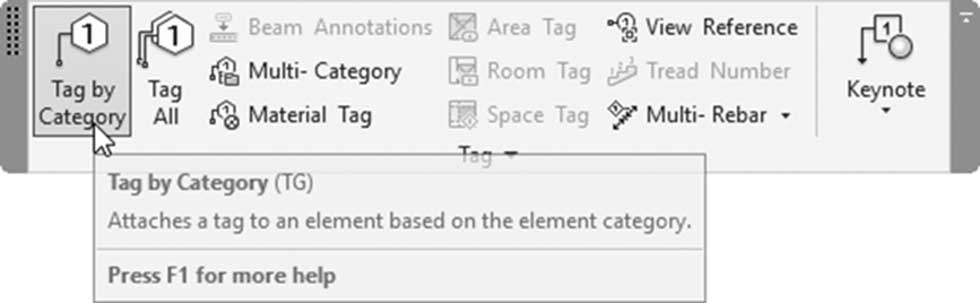

- 要执行此命令，请转到“注释”选项卡，找到“标记”面板，然后单击“按类别标记”按钮：
- 在选项栏中，您将看到以下内容：
-
它包含以下内容：

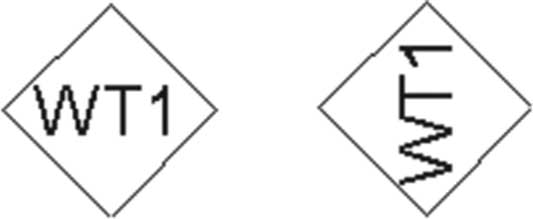

- 水平或垂直：决定作为标记出现的文字是水平显示还是垂直显示：
- 选择您想要带引线的标记还是不带引线的标记。

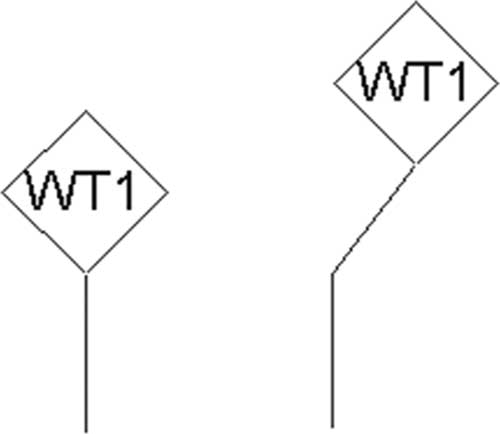

- 选择您想要标记为附着端点还是自由端点：
-
对于附着端点，您可以指定引线的长度。
- 指定这些设置后，只需单击所需的图元，标记即被放置。
- 要为某个图元的所有实例添加标记，您可以使用“全部标记”命令；这将在当前视图中为所有所需的图元添加标记。

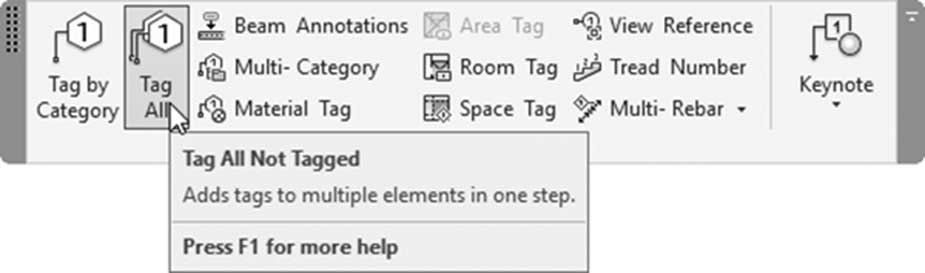

- 要执行此命令，请转到“注释”选项卡，找到“标记”面板，然后单击“全部标记”按钮：

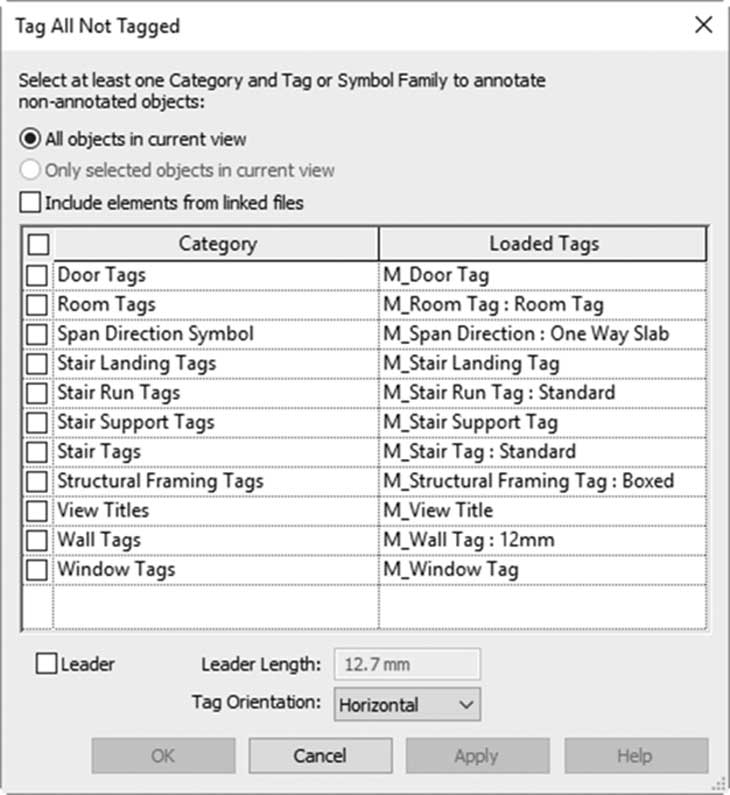

- 您将看到以下对话框：
- 此对话框标题为“标记所有未标记的对象”。顶部第一句话为：“选择至少一个类别和标记族以标记未标记的对象。”这是一句不言自明的话。
- 默认选项是为“当前视图中的所有对象”添加标记。您可以添加到“包含链接文件中的图元”。
-
通过单击并按住
Ctrl键来选择所需的标记以选择多个标记。如果您想要此对话框中的所有标记，请单击类别旁边的复选框。 -
选择您想要：
- 引线，如果是，引线的长度是多少。
- 标记文字方向是什么：水平还是垂直？
- 单击“确定”以应用命令。
材质标记
- 为所选图元添加材质标记。

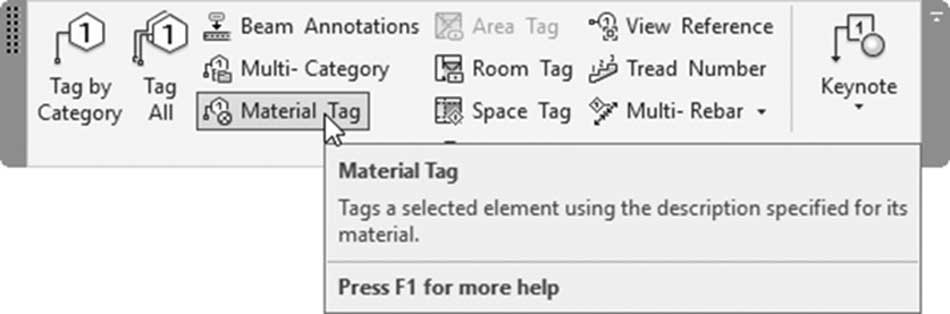

- 要执行此命令，请转到“注释”选项卡，找到“标记”面板，然后单击“材质标记”按钮：

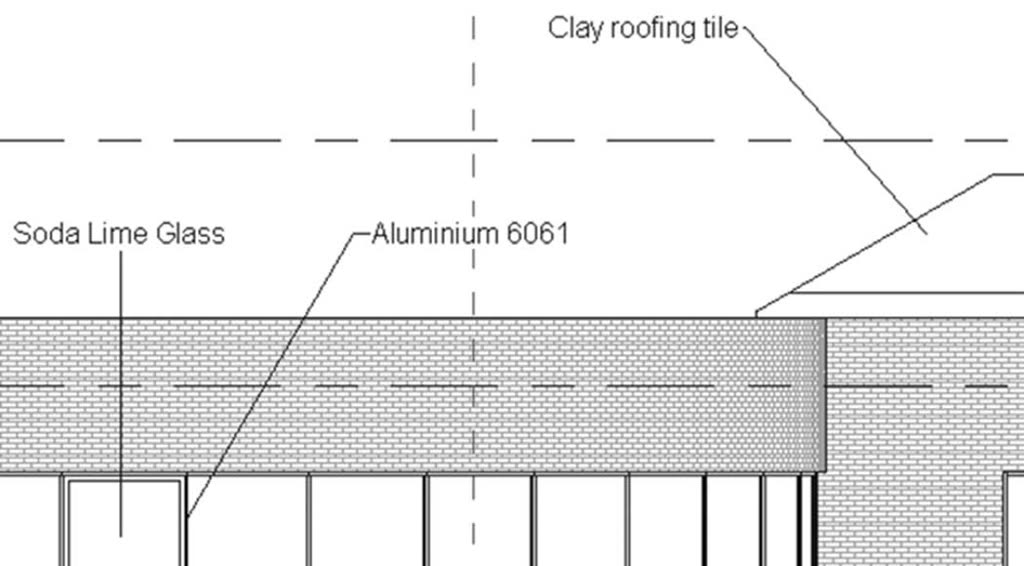

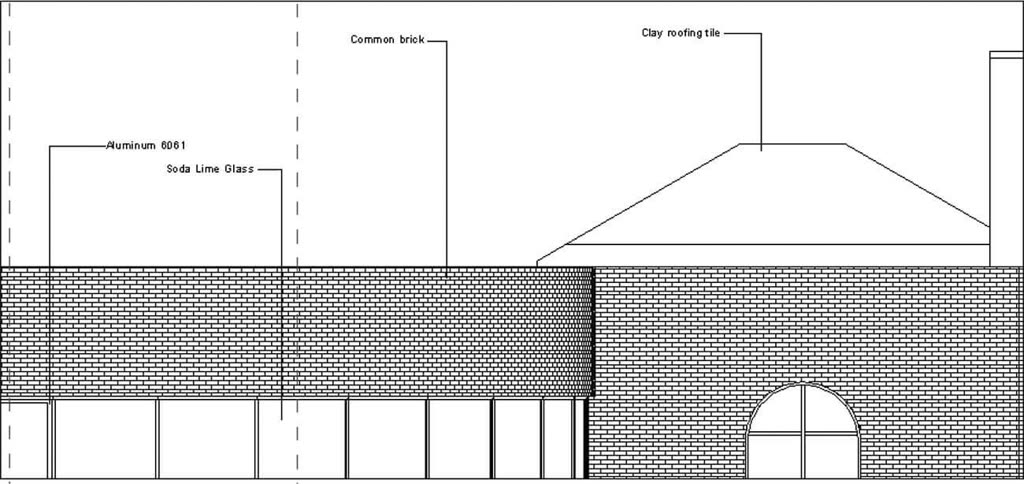

- 将显示相同的选项栏。选择图元的所需部分，然后单击以指定标记的位置。您将看到以下内容：
注意
如果您想在三维视图中添加标记，请确保以下事项：
- 创建三维视图的副本并为其命名。
- 旋转模型以查看模型的所需侧面。

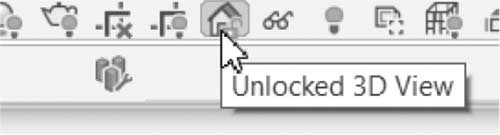

- 使用底部的视图控制栏，单击解锁的三维视图按钮（在三维中添加标记之前，我们需要先锁定三维视图）：

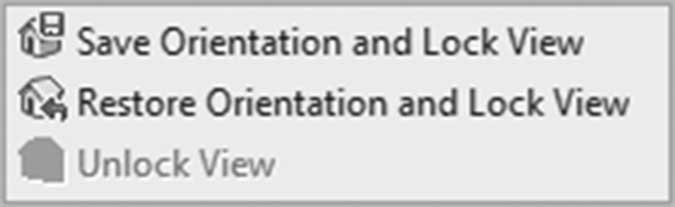

- 您将看到以下选项：
- 选择“保存方向并锁定视图”选项。
- 现在您可以在此三维视图中自由添加标记，使用您之前学到的任何方法。
-
对于墙，您可以通过执行以下步骤输入标记：
- 选择所需墙类型的一个分段，然后单击“编辑类型”按钮。

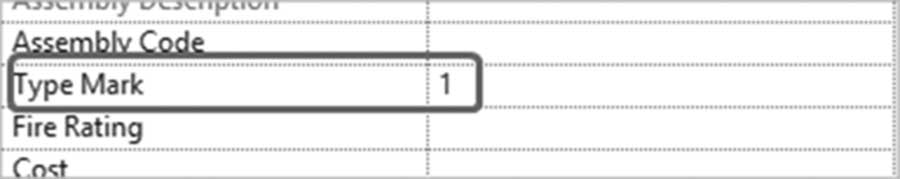

- 您将看到“类型属性”对话框；浏览直到看到“类型标记”，然后输入您想要的编号：
注意
如果您正在标记相似的项目，不必为每一个单独标记，您可以使用多引线标记。
-
执行以下步骤：
- 为一个图元添加标记

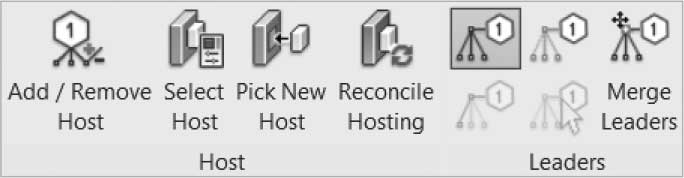

- 选择该标记，检查上下文选项卡，然后单击“添加/删除主体”按钮，如下所示：
- 选择新的主体，结果将类似于以下内容：
- 继续为同一图元添加更多项目
- 您可以控制“显示所有引线”、“隐藏所有引线”、“显示一个引线”、“选择要显示的引线”和“合并引线”

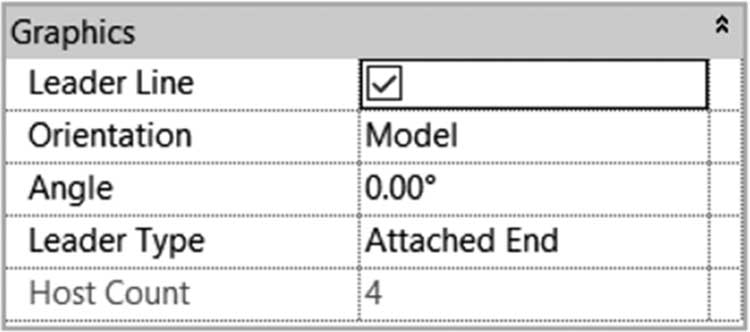

- 选择标记并检查“特性”，您将看到以下内容 ：
- 在上面的示例中，您可以看到有 4 个标记附着到同一主体。使用对话框打开/关闭引线，更改标记方向和角度，最后更改引线类型。
- 如果您选择多个标记，您将在上下文选项卡中看到“多重对齐”面板，就像 Revit 中的文字一样，这将允许您垂直、水平对齐所选标记，或者您可以分布它们。
练习 18-1 添加标记
- 启动 Revit 2025。
- 打开文件 Exercise 18-1.rvt。
- 复制 00 楼层平面并命名副本为 00 Ground – Wall Tagged。
- 使用“按类别标记”命令，标记左侧的一个外墙，注意以下事项：
a. 水平
b. 引线 = 开
c. 引线 = 附着端点
d. 距离 = 20mm (3/4")

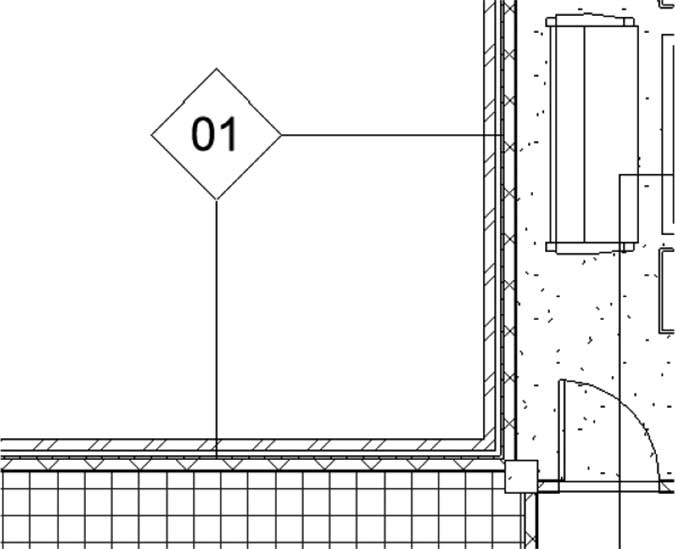

- 标记将显示一个问号；单击问号并输入 01。将出现一条消息：“您正在更改类型参数。这可能会影响许多图元。是否继续？”单击“是”。
- 选择任何其他外墙，单击“编辑类型”按钮，搜索“类型标记”，您会发现它为 01。
- 单击您刚刚添加的标记，从上下文选项卡中，单击“添加/删除主体”，然后选择另一个相邻的墙
- 对其他相邻墙重复相同操作
- 使用“全部标记”命令，使用 M_Wall Tag: 12mm (Wall Tag: ½") 标记所有墙，带引线。
- 为内部的墙输入类型标记 = 02，电梯和楼梯为 03，幕墙为 04，店面为 05，卫生间墙为 06。
- 清理所有多余的标记，并尝试创建一个整洁的带标记的楼层平面。如果您需要旋转任何标记，请选择它，从“特性”中更改旋转角度
- 复制三维视图并将新视图命名为 3D – Window Tagged。
- 旋转模型以显示建筑物北侧的一些窗。
- 保存方向并锁定视图。

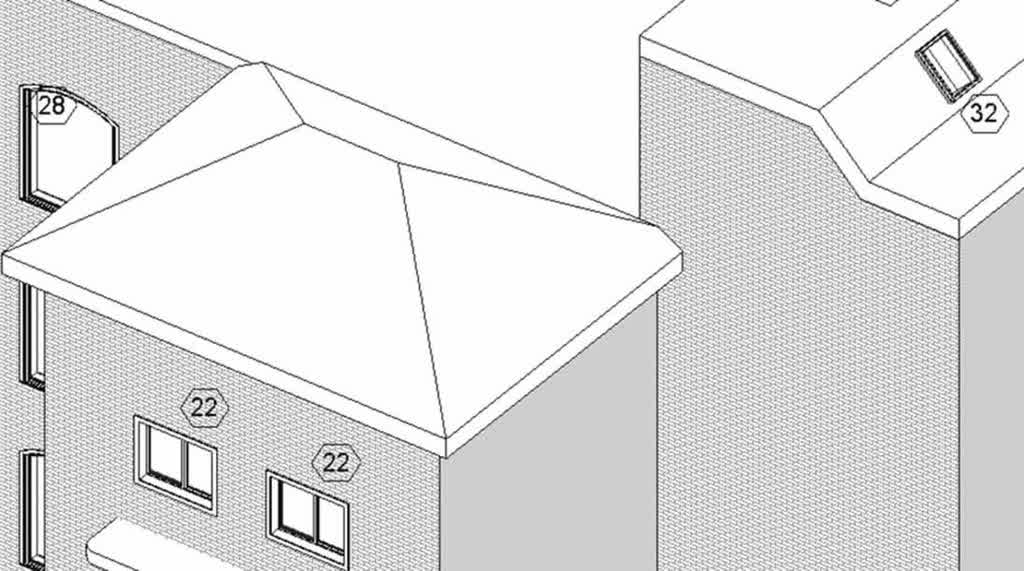

- 标记所有窗，不带引线；您将看到以下内容：
- 转到南立面视图。
- 创建如下所示的详图索引。将其重命名为 South – Material Tags。输入如下所示的材质标记：
- 转到南立面视图
- 标记一些垂直竖梃
- 保存并关闭文件。
