锥形墙
- 您可以通过将所选墙设置为“锥形”并操纵墙内侧和外侧的角度，创建顶部和底部宽度不同的墙
- 墙的其中一个图层必须为 可变，Revit 才允许您设置锥形角度
-
如果您想创建锥形墙，请执行以下步骤：
- 像垂直墙一样绘制墙
- 选择它，从“特性”中单击“编辑类型”按钮，并复制它

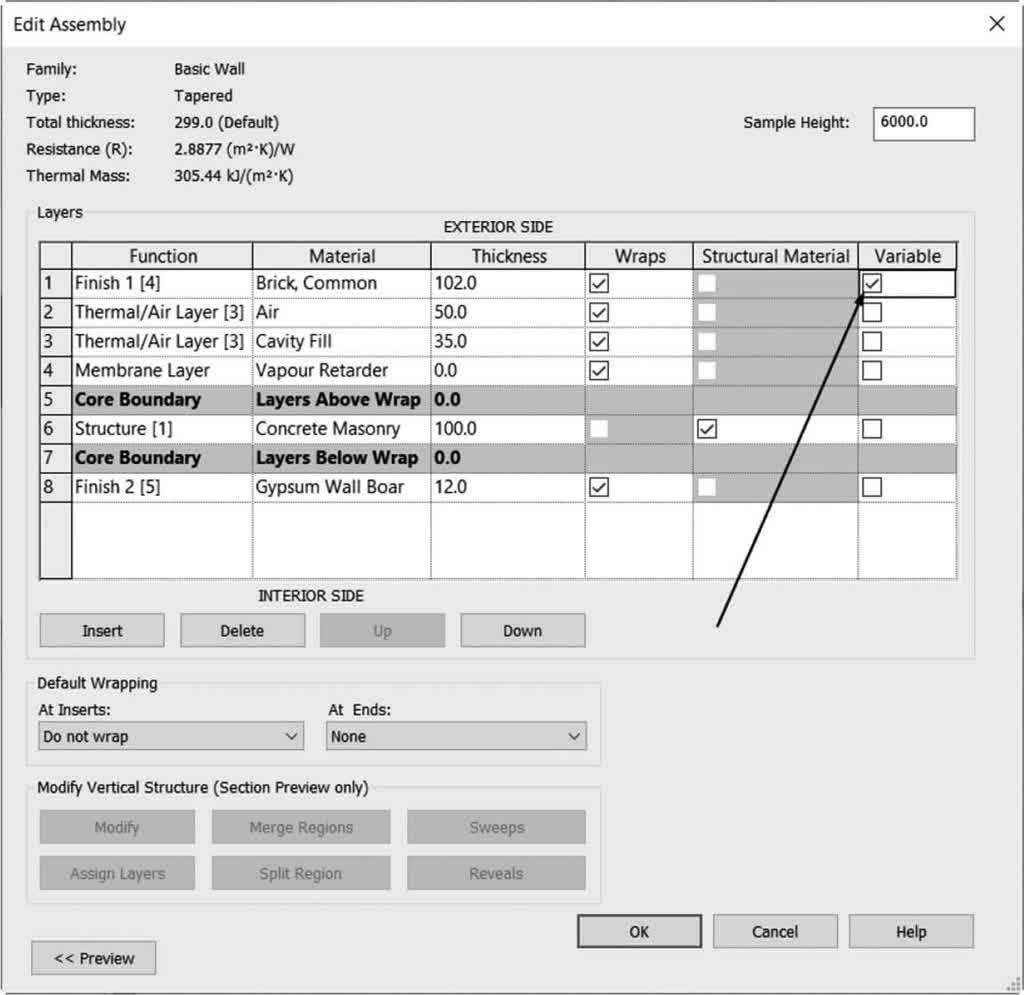

- 单击“结构”旁边的“编辑”按钮，将其中一个图层设置为“可变”
- 单击“确定”结束命令

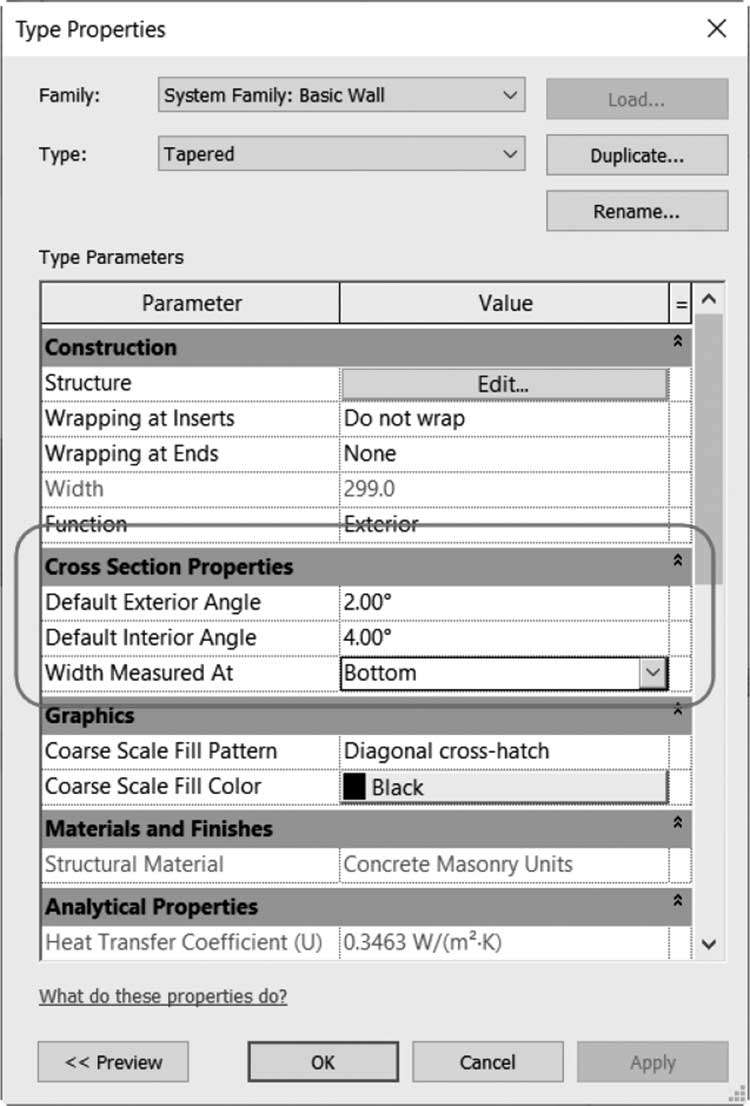

- 在“横截面特性”下，设置默认内侧和外侧角度，以及在（顶部、底部或两者）测量的宽度：
- 单击“确定”结束命令

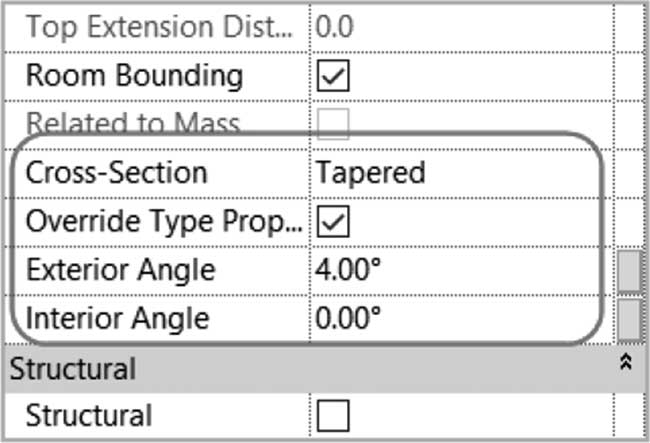

- 在墙仍被选中时，使用“特性”，将横截面更改为“锥形”。Revit 将使用类型特性对话框中的设置。您可以打开“替代类型特性”，并设置实例外侧和内侧角度：
- 现在，您可以在 Revit 中获得垂直、倾斜和锥形墙
练习 4-5 锥形墙
- 启动 Revit 2025。
- 打开文件 Exercise 4-5.rvt。
- 如果视图未平铺，请平铺它们以查看三维、Level 1 和 Section 1
- 从三个视图中的任何一个选择墙
- 单击“编辑类型”，并复制它，将新类型命名为 Tapered
- 单击“结构”旁边的“编辑”
- 将表格顶部的图层（即砖，普通）设置为“可变”
- 设置默认外侧角度 = 4°，保持默认外侧角度 = 0，宽度测量位置 = 顶部
- 在墙仍被选中时，从“特性”中，设置横截面 = 锥形，结果是什么：____（它采用了类型特性中的值）
- 从“特性”中，打开“替代类型特性”，并设置外侧角度 = 6°，发生了什么：__（新值替代了类型特性）
- 保存并关闭
