创建族简介

创建族简介

• Revit 配备了许多构件族，包括家具、照明、门、窗等。
• 我们练习了如何创建系统族，如墙、楼板、屋顶和复合天花板。
• 您可以使用族编辑器和三维创建命令（如我们在体量建模中看到的命令）创建自己的构件族。
• 族可以是：
  • 基于主体的族，如照明构件，它们需要墙或天花板作为主体
  • 独立族，如家具构件，它们不需要主体
• 要创建新的构件族，请执行以下两种操作之一：
  • 使用打开屏幕，在 族（Families） 下单击 新建（New） 按钮，或使用文件菜单，单击 新建（New），然后选择 族（Family） 选项

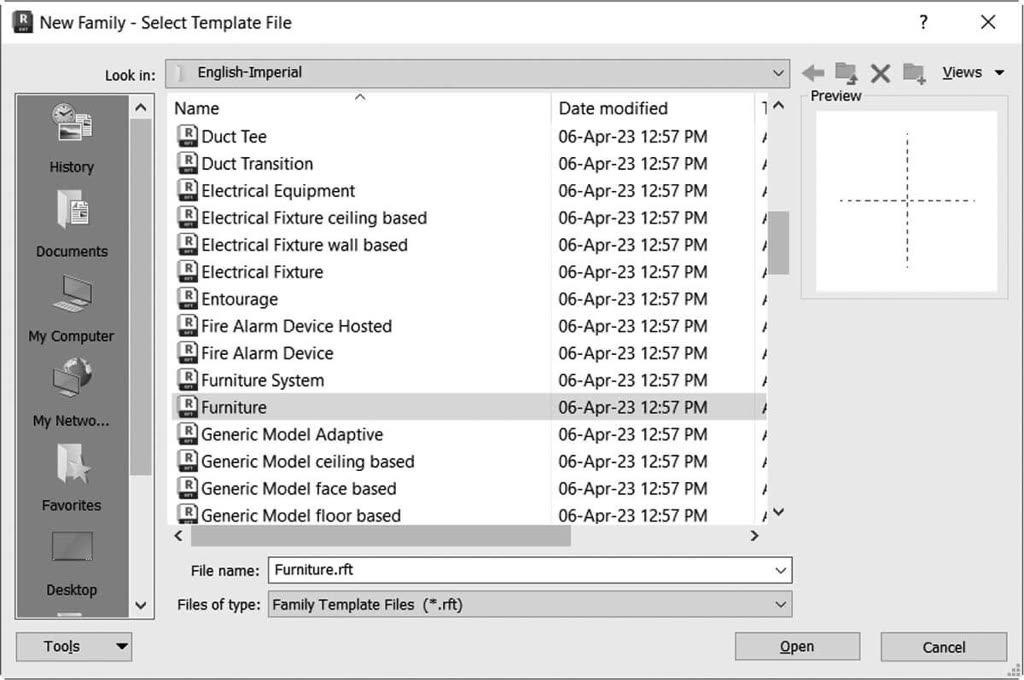

• 您将看到以下内容：

• 选择 RFT 文件（Revit 族样板）开始构建您的族
• 或者，您可以打开现有的 RFA，以另一个名称保存，并进行必要的更改

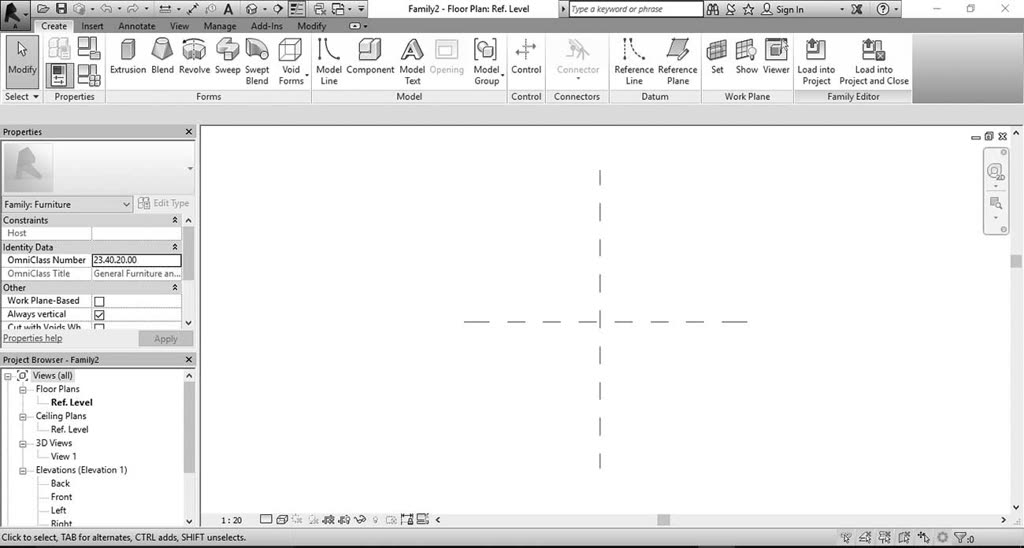

  • 无论哪种方式，您都将使用族编辑器作为界面。族编辑器配备了完成您任务的所有工具。

• 在开始第一步之前，请尝试以下操作：
  • 从顶视图和侧视图创建族的草图，注明所有需要的尺寸。
  • 指定哪些尺寸将是可变的，哪些将是恒定的。
  • 由于我们的族是参数化的，因此您需要绘制假想的参照线来定义族的框架。
