连接几何图形

连接几何图形

• 对于典型楼板，当您创建带阳台的楼板时，楼板通常会连接墙，在墙中形成洞口。
• 但是当您将此楼板复制到其他标高时，复制的楼板将不会连接墙，因此您应使用连接几何图形命令手动连接它们。
• 要将两个图元连接在一起（这里我们讨论的是楼板和墙），请执行以下操作：

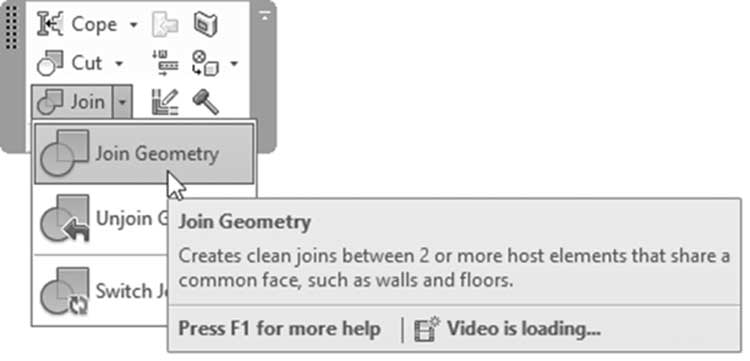

  • 转到修改选项卡，找到几何图形面板，单击连接按钮的弹出列表，然后选择连接几何图形按钮：

• 在选项栏中，如果您想连接多个图元而不仅仅是两个，请单击多重连接：

• 选择第一个图元，然后选择第二个图元。
