深度提示
- 深度提示是一种工具，可帮助您使用淡出以特殊方式显示离您较远的图元。
- 此功能仅在剖面和立面视图中可用。
-
作为第一步，您需要控制远裁剪：

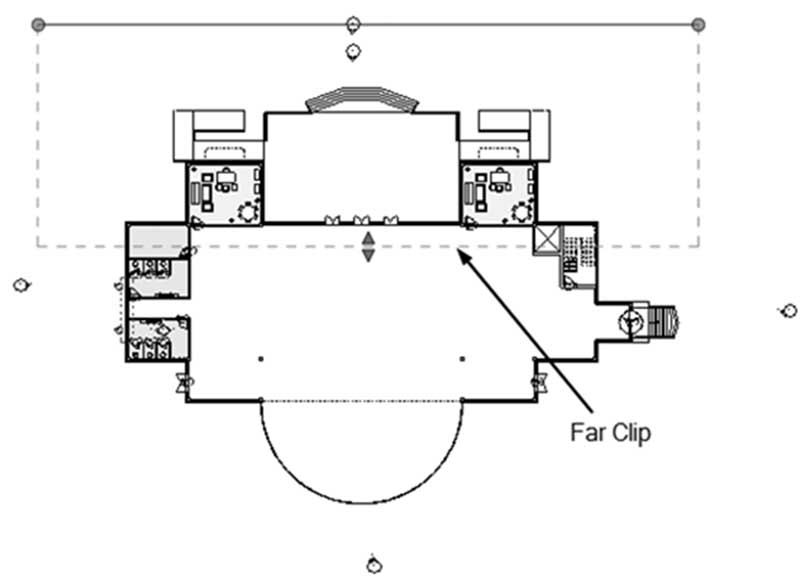

- 远裁剪是立面的深度，如下所示：
- 转到立面或剖面视图。

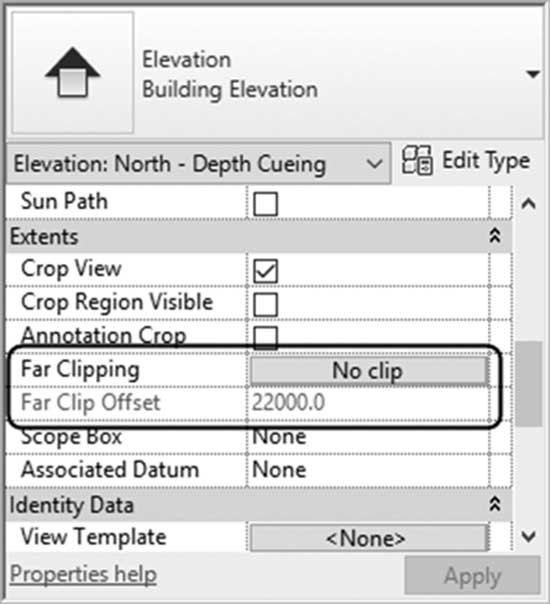

- 从“特性”选项板中，在范围下，找到远裁剪：

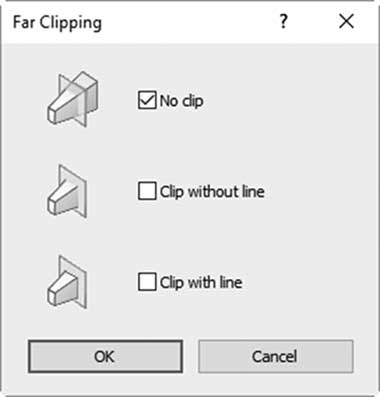

- 单击按钮，您将看到以下对话框：
- 选择您想要带线的裁剪还是不带线的裁剪（裁剪的视图将有一个围绕它的框架）。单击确定。
- 设置远裁剪偏移值。
-
要激活深度提示，请尝试以下步骤：
- 单击视觉样式按钮。
- 选择图形显示选项。

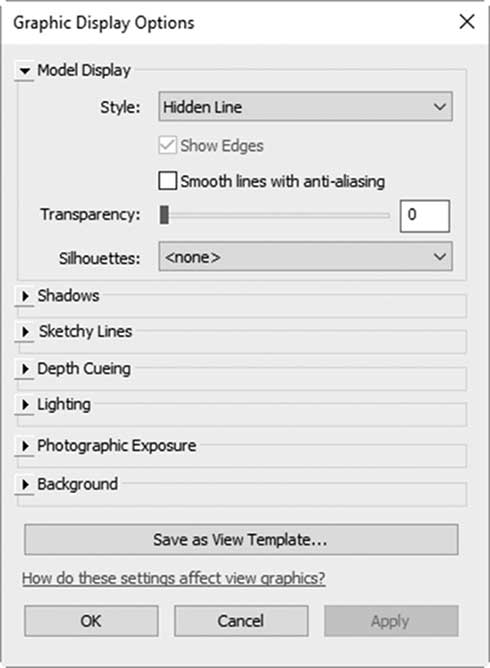

- 您将看到以下对话框：

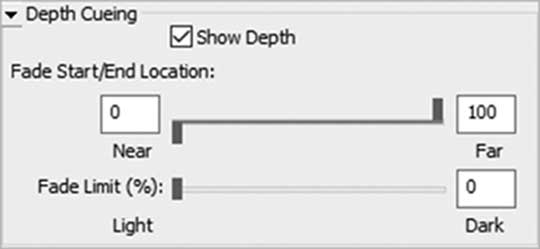

- 展开深度提示，您将看到以下内容：
- 打开显示深度复选框；这将启用图元的淡出。
- 控制淡出开始位置（标记为近），并从值=0 开始。如果将值增加到大于 0，淡出将从正面视图平面更远处开始，因此，它将减少近处图元的淡出。
- 控制淡出结束位置（标记为远），并从值=100 开始。如果将值减小到小于 100，淡出限制将靠近背面视图裁剪平面，因此，它将增加远处图元的淡出。
- 控制淡出结束位置（标记为远），并从值=100 开始。如果将值减小到小于 100，淡出限制将靠近背面视图裁剪平面，因此，它将增加远处图元的淡出。
- 当您控制上述两个滑块时，某些图元将消失，因为淡出限制 % = 0。增加该值以便您可以看到这些图元。
- 完成后，单击确定。
- 要使视图更逼真，您可以打开阴影。
练习 11-3 深度提示
- 启动 Revit 2025。
- 打开文件 Exercise 11-3.rvt。
- 转到 North – Depth Cueing 立面视图。
- 从“特性”选项板中，单击远裁剪按钮，并将其设置为不带线的裁剪选项；单击确定结束命令。
- 设置远裁剪偏移 = 32000（104-0"）。您可以看到更多图元已添加到视图中。
- 使用视觉样式，启动图形显示选项命令。
- 展开深度提示。
- 打开显示深度复选框。单击应用以查看淡出效果。
- 将淡出结束位置滑块向左移动并将其设置为 50；单击应用，现在您无法看到某些图元。
- 将淡出限制 % 移动到 20 并单击应用。消失的内容已重新出现，但带有淡出颜色。
- 将淡出开始位置移动到 25 并单击应用。您将看到近处图元看起来更清晰。
- 单击确定结束命令。
- 打开阴影。
- 保存并关闭文件。
