创建明细表
- Revit 中的明细表是从项目文件中收集的数据，无论是统计明细表（门窗明细表）还是施工材料的工程量统计。
- 所有数据都在那里，您只需将它们整理成一张整洁的表格。由于 Revit 是完整的 BIM 解决方案，明细表中出现的数据与项目数据以两种方式关联；项目中的任何更改都会反映到明细表上，反之亦然。
-
有两种方法可以启动“明细表”命令。

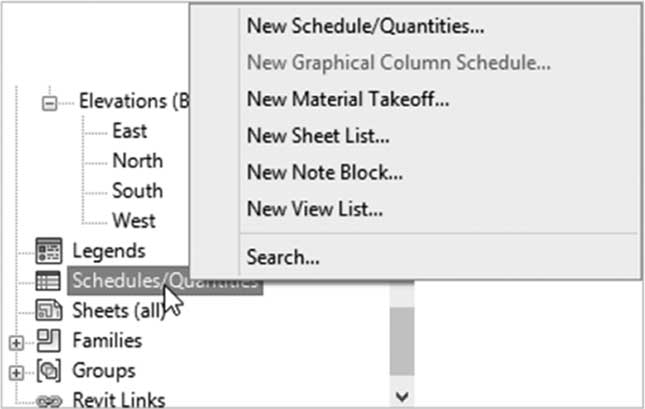

- 转到项目浏览器，找到名为 明细表/数量 的组；右键单击该组，将看到以下列表：

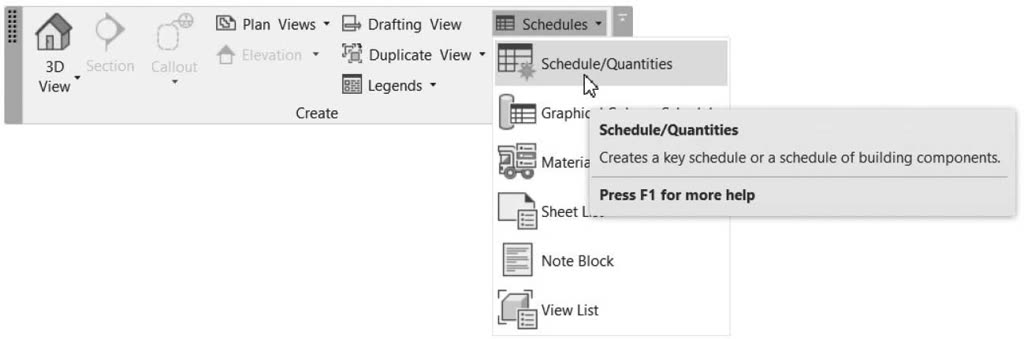

- 转到 视图 选项卡，找到 创建 面板，然后选择 明细表 按钮，将看到以下列表：

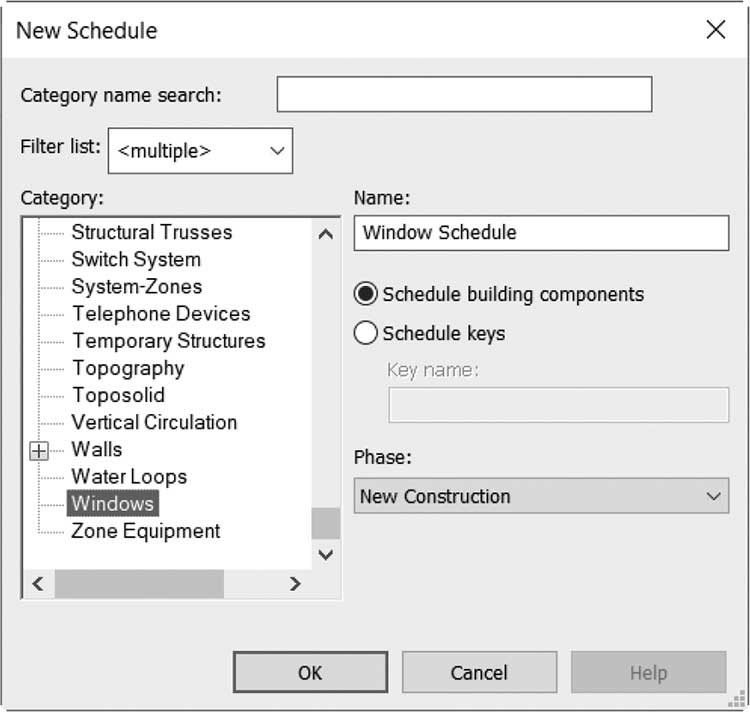

- 无论使用哪种方式，选择第一个选项，即 明细表/数量；您将看到以下对话框：
- 类别列表非常丰富，您可以使用名称来查找所需的类别。
- 使用过滤器列表，取消选中除“建筑”之外的所有选项。
- 在左侧，选择所需的类别，如门、窗、家具等。输入明细表的名称，然后单击“确定”。
- 您将看到以下对话框：
- 此对话框包含创建/控制明细表所需的所有工具。
- 此对话框包含五个选项卡，分别是：字段、过滤器、排序/成组、格式和外观。
- 在接下来的页面中，我们将逐一讨论它们。
字段

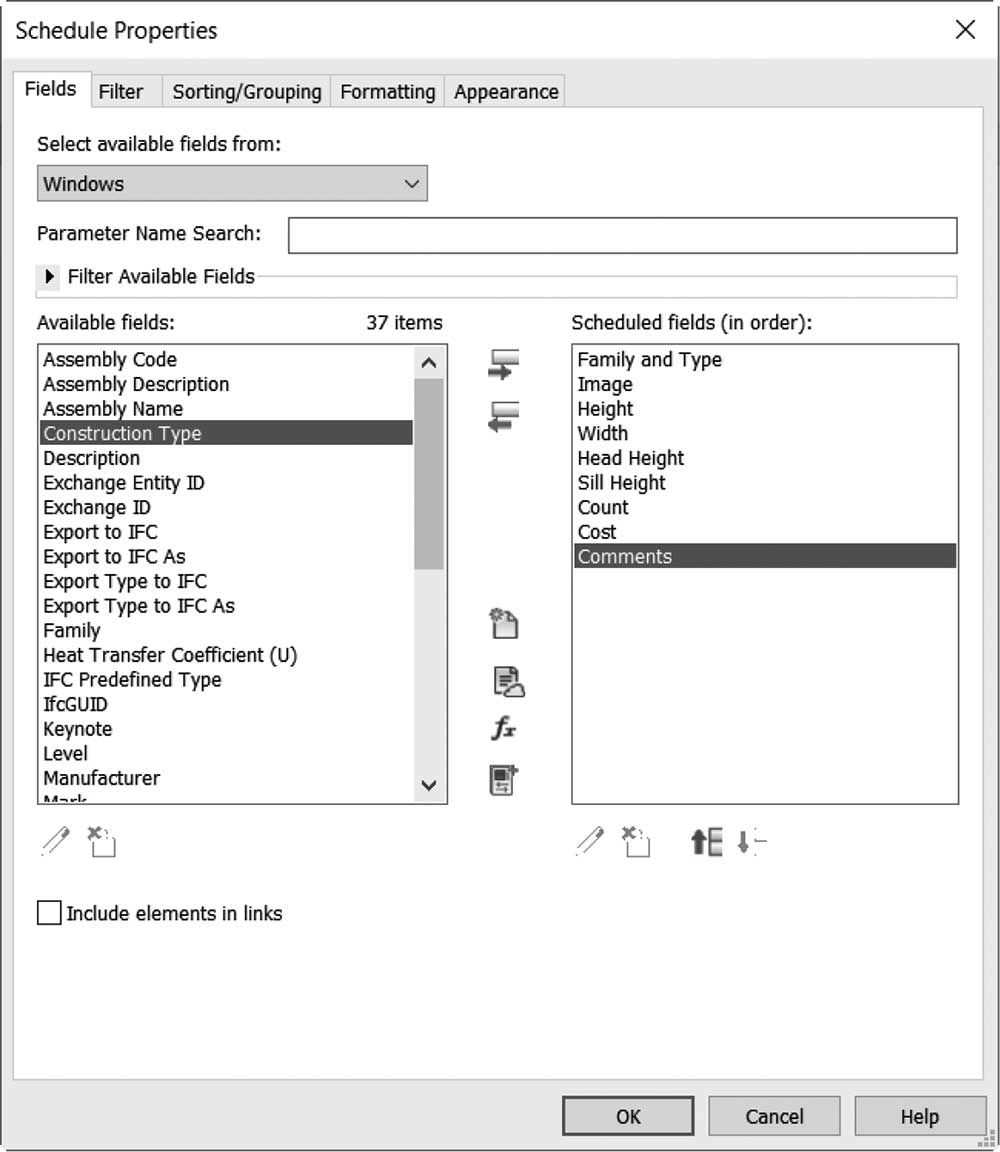

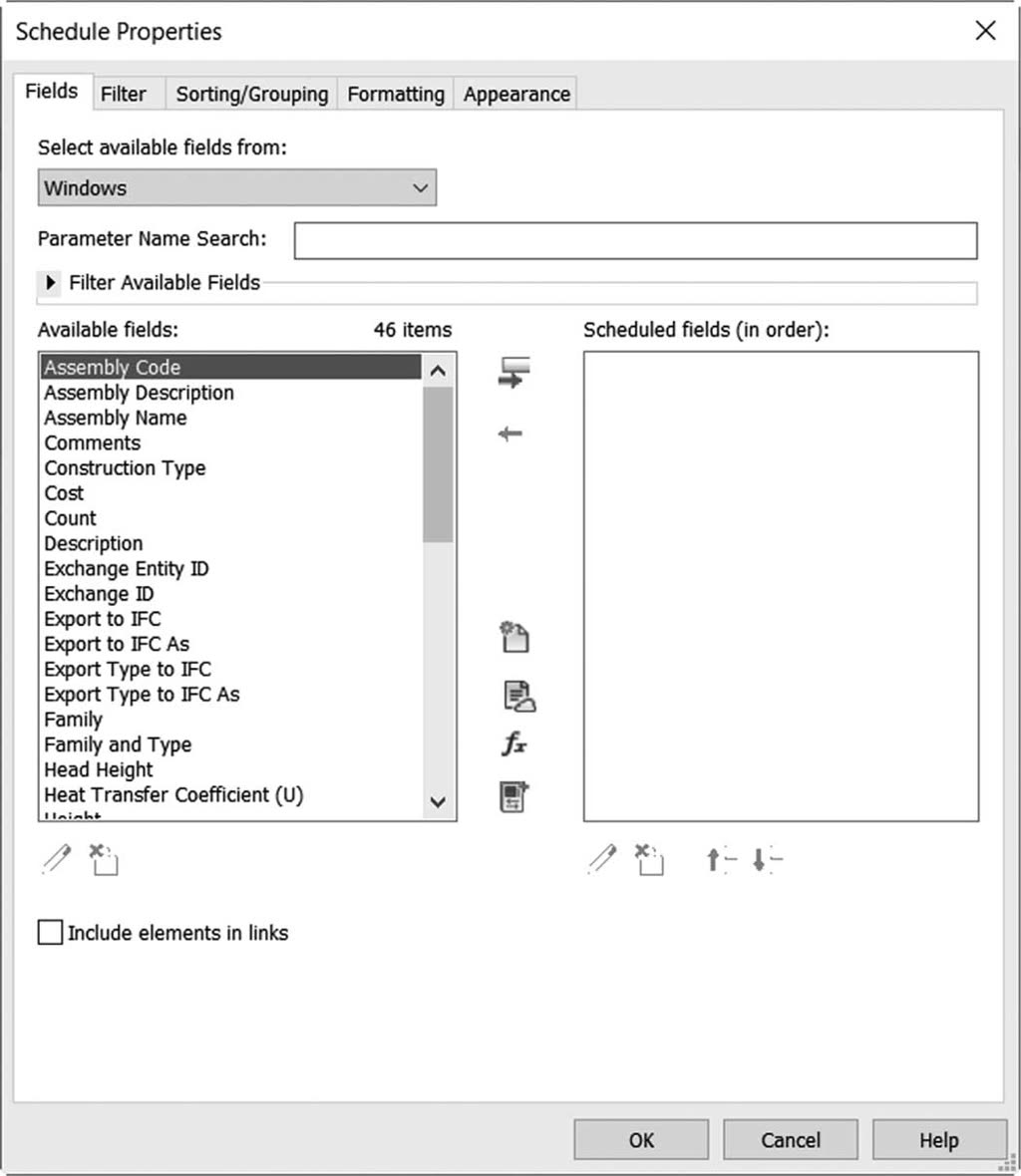

- 在此选项卡中，您将看到以下内容：
-
在此选项卡中，请尝试以下操作：
- 从可用字段中选择要包含在明细表中的所需字段。
-
从左侧选择一个或多个字段（使用
[Ctrl]键），然后单击 添加参数 按钮。 - 如果您操作失误，想要移除某个已选字段，请选择它并单击 删除参数 按钮。
- 在右侧，列表从上到下的顺序将对应明细表中从左到右的显示顺序。要重新排列数据，请使用 上移 和 下移 按钮。
过滤器

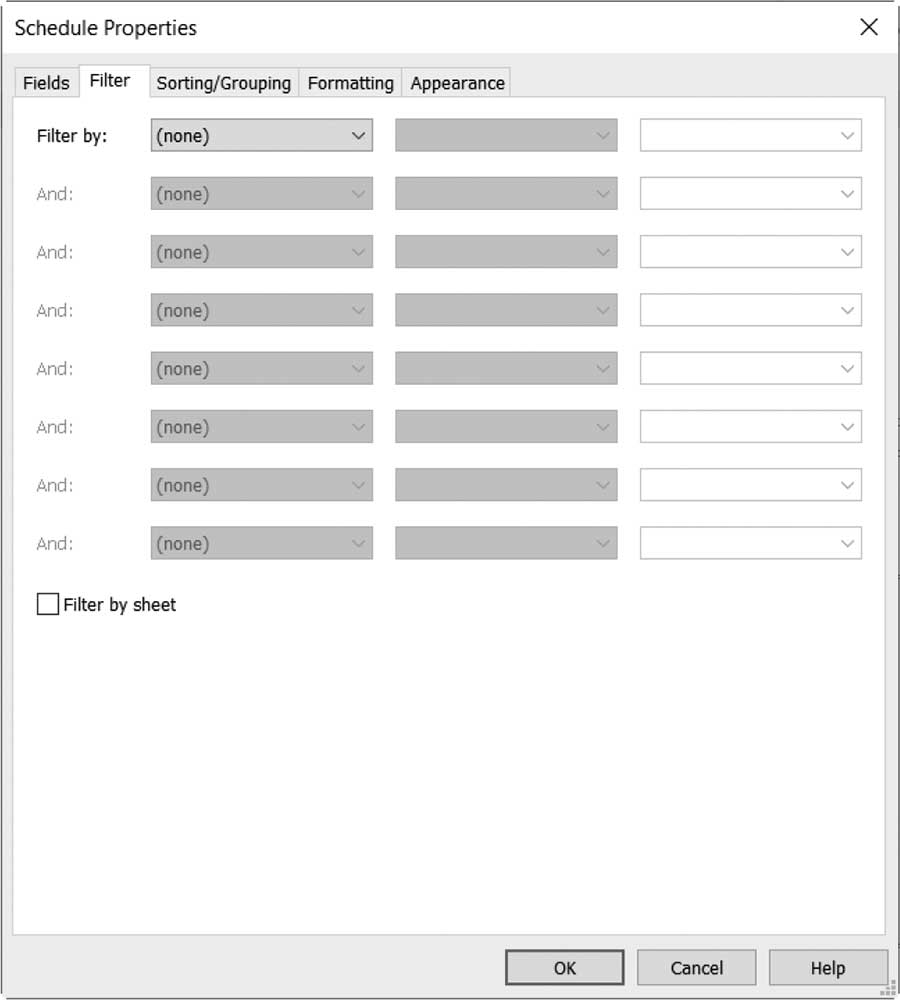

- 在此选项卡中，您将看到以下内容：
-
在此选项卡中，您将设置过滤条件：

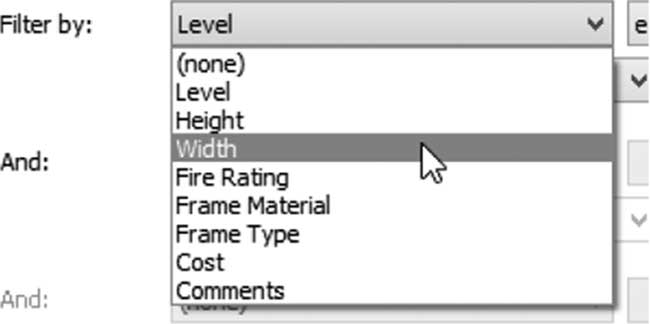

- 选择所需的字段（它应仅为已选字段之一）：

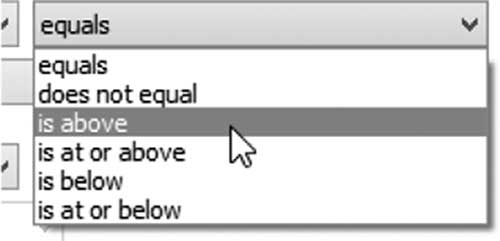

- 选择运算符：

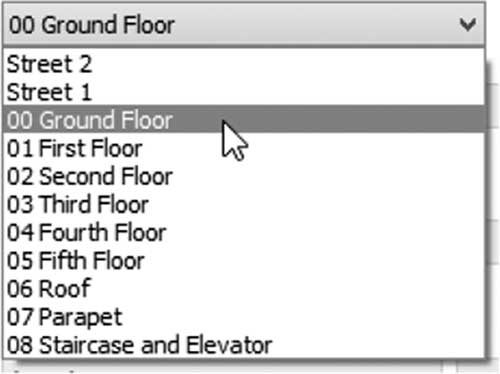

- 选择所需的值（基于所选字段）：
- 如果您想设置多个过滤条件，请注意唯一可用的选项是“与”。
- 如果您将明细表插入图纸中，它将仅显示放置在明细表所在图纸上的视口中显示的图元。例如，您想将窗明细表插入二层平面图中，它将仅显示与二层平面图相关的窗。
排序/成组

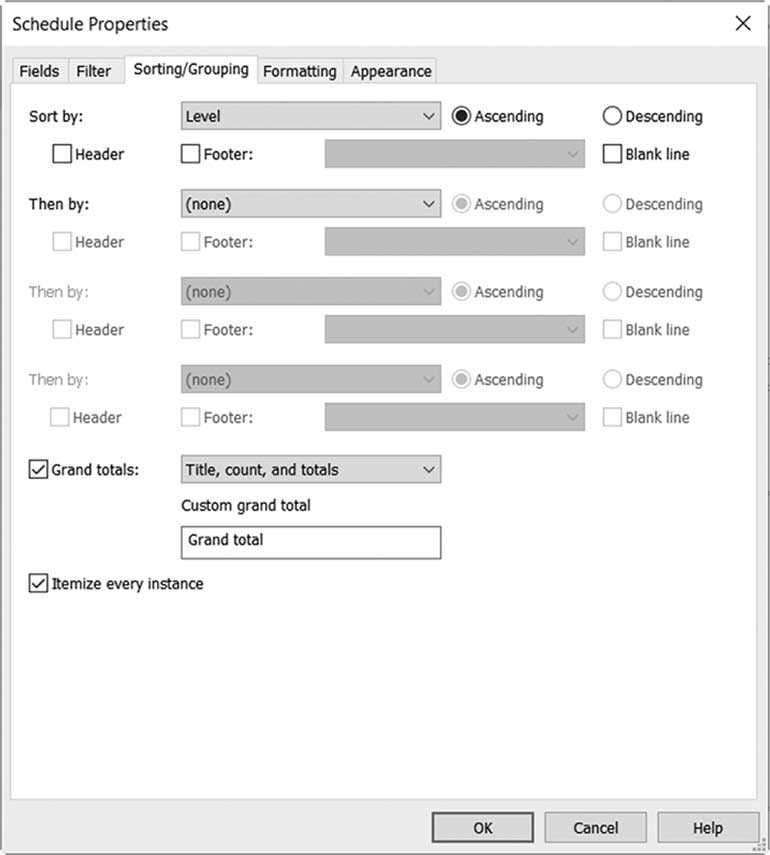

- 在此选项卡中，您将看到以下内容：
- 您最多可以按四个不同的已选字段进行排序/成组。对于每个字段，选择按升序或降序排序。

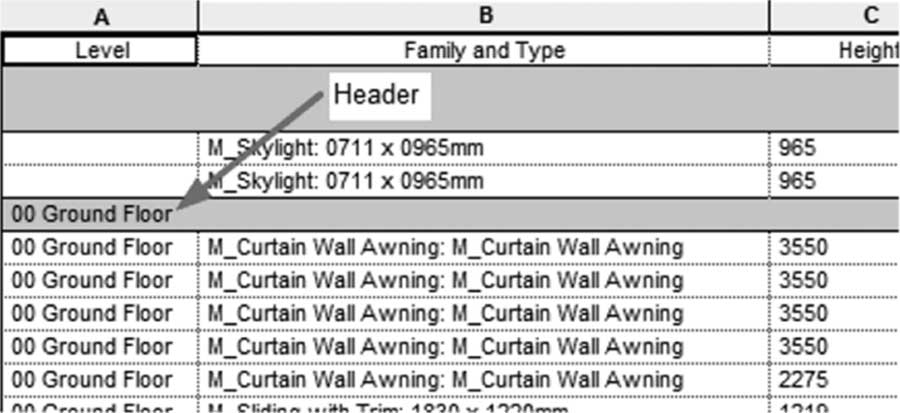

- 选择是否在表头和/或表尾显示组名称：
- 选择是否在表格末尾显示总计、计数和标题。
- 选择是否逐项列举每个实例。
格式

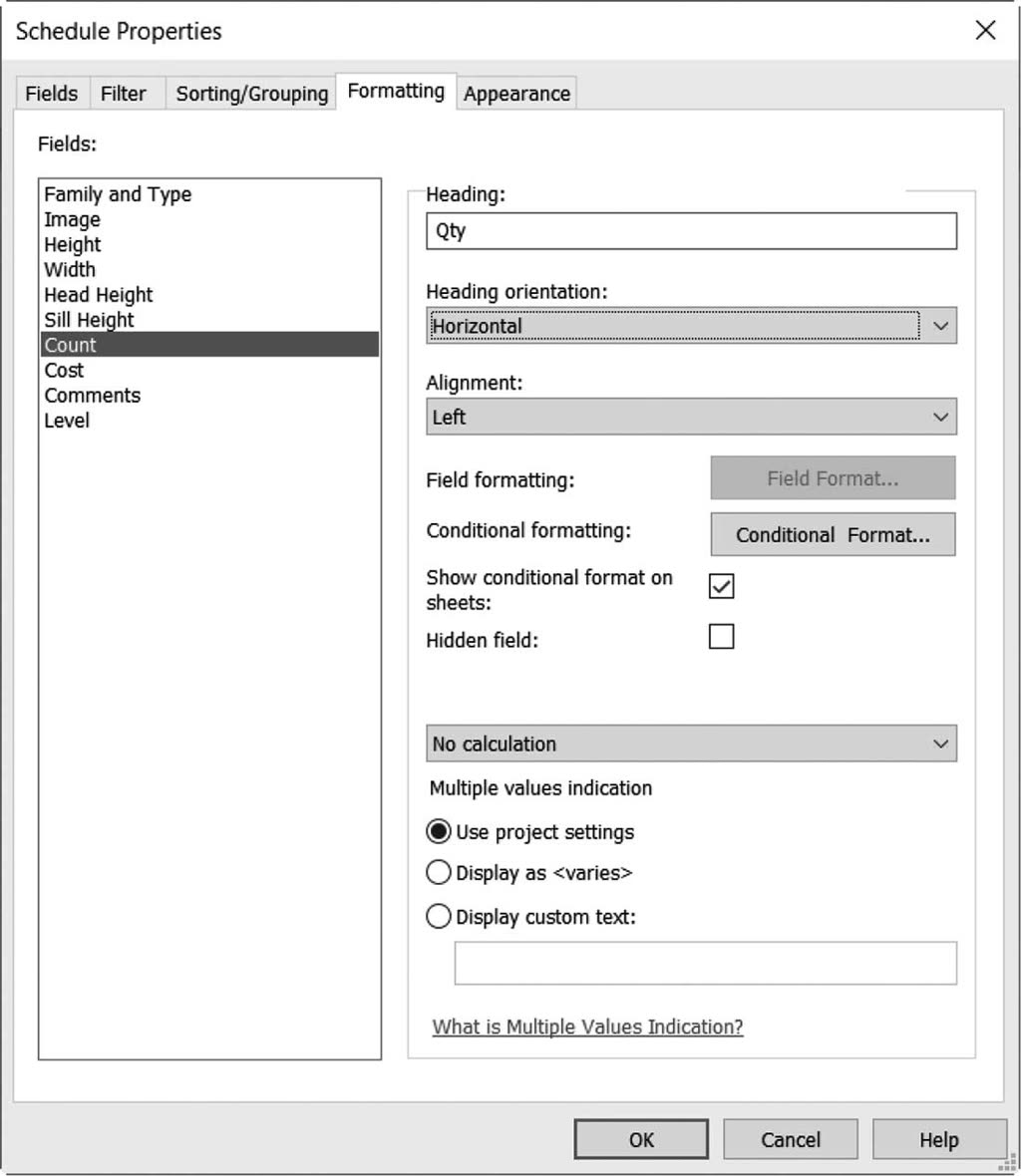

- 在此选项卡中，您将看到以下内容：
-
对于每个字段，您可以执行以下操作：
- 输入不同于默认值的新的列标题。
- 设置标题方向（水平、垂直）。
- 设置对齐方式（左、居中、右）。

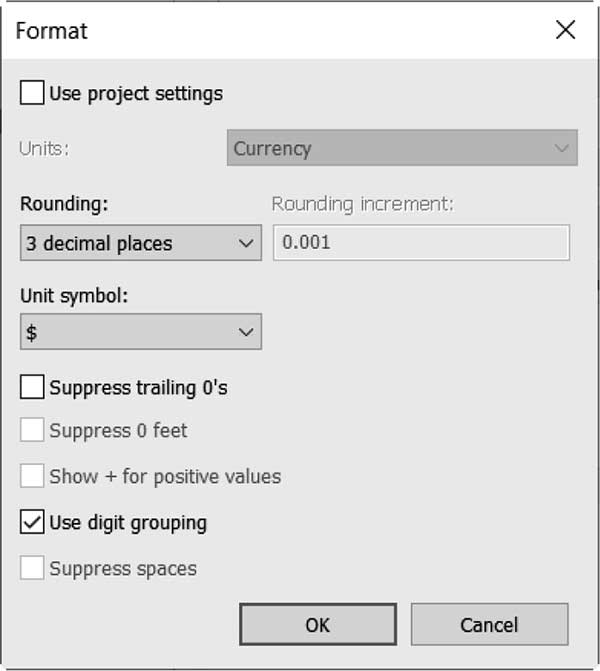

- 您可以为数字字段设置字段格式，将看到以下内容：
- 您可以选择隐藏该字段。
- 您可以选择在图纸上显示条件格式。

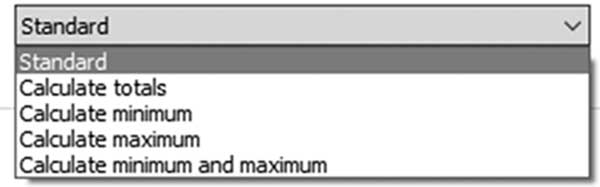

- 您可以选择显示标准数字、计算总计、计算最小值、计算最大值，或计算最小值和最大值。
外观

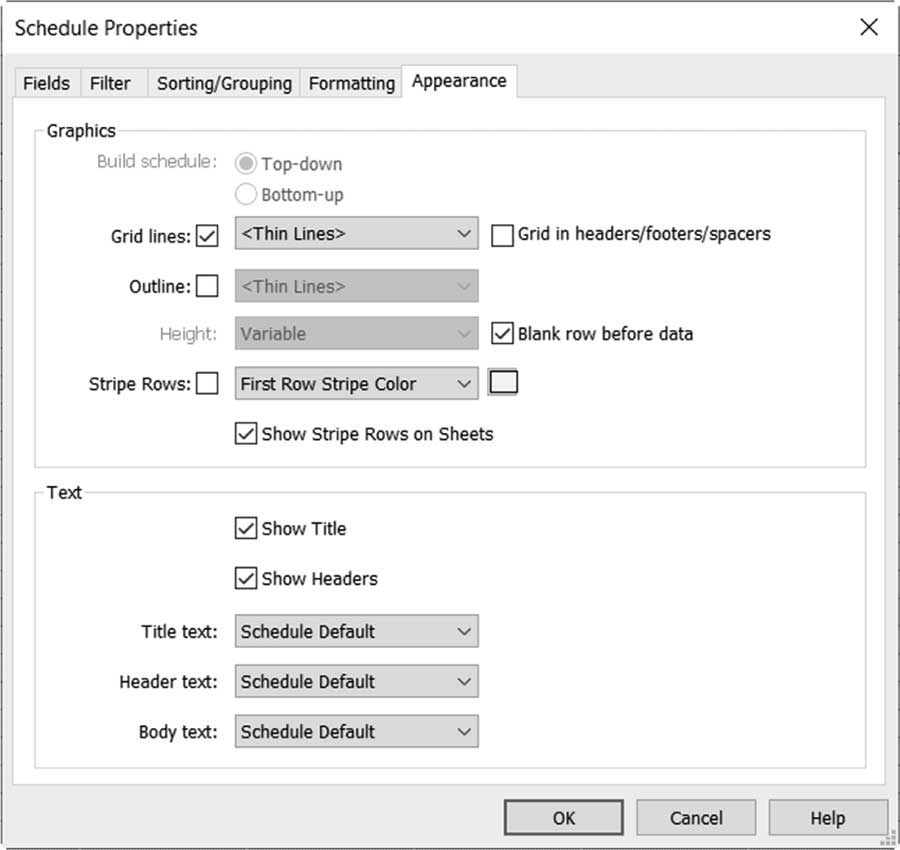

- 在此选项卡中，您将看到以下内容：
-
在此选项卡中，请尝试以下操作：
- 您可以选择显示/隐藏明细表的 网格线 和 轮廓，并指定线样式
- 选择是否显示表头/表尾/分隔符的网格。
- 选择是否显示或隐藏数据前的空白行。
- 选择是否显示或隐藏条纹行并设置颜色。
- 选择是否在图纸上显示或隐藏条纹行
- 选择是否显示或隐藏标题和表头。
- 选择标题、表头和正文文本的文字类型。

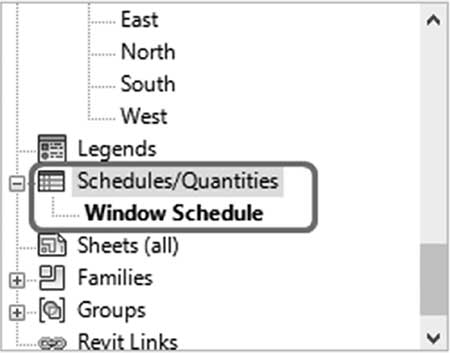

- 单击“确定”后，新明细表将添加到项目浏览器中，如下所示：
