导出文件

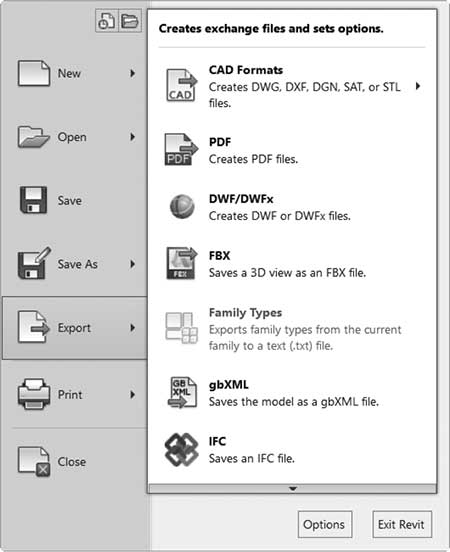

- Revit 可以导出为 CAD 格式、PDF、DWF/DWFx、FBX、gbXML、IFC、ODBC 数据库、图像和动画以及报告：
- 您可以导出所有二维视图（例如，楼层平面、天花板平面、立面、剖面等）和三维视图（无论是平行还是透视）。
- 只有三维视图导出整个建筑模型；其他视图创建二维文件。
导出 CAD 格式文件
-
您可以将视图或图纸导出为 DWG、DXF、DGN 和 SAT 文件。要导出 CAD 格式文件，请执行以下步骤：
- 如果您只导出一个视图，请打开要导出的视图。如果您要导出模型，请打开三维视图。

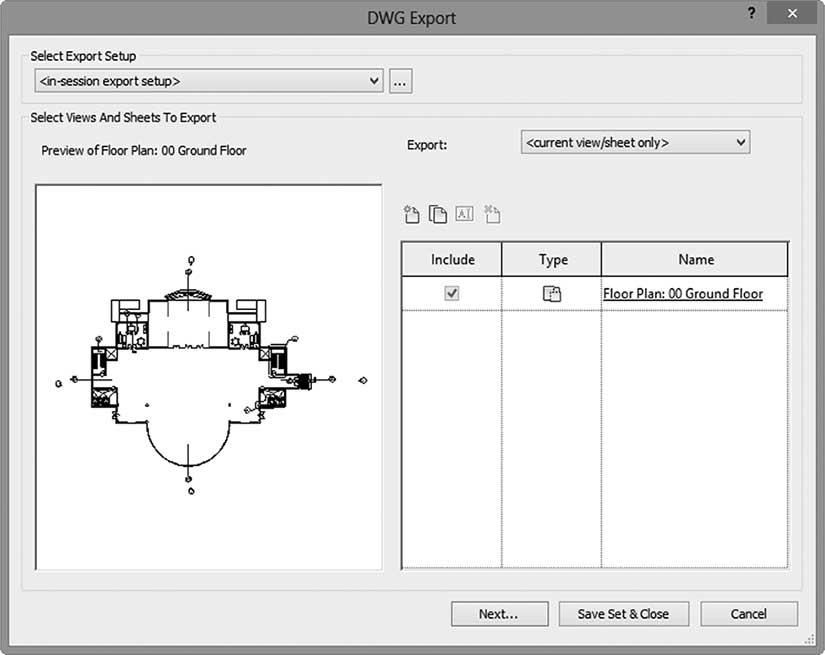

- 转到文件菜单，选择导出，然后选择 CAD 格式选项。您将看到以下对话框：

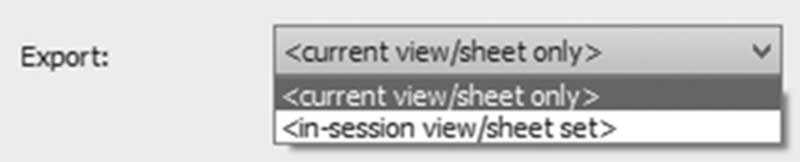

- 如果您有现有的导出设置，可以从下拉列表中选择它，如下所示：
- 要仅导出活动视图，请选择 <当前视图/图纸>。
- 要导出本次会话中打开的任何视图或图纸，请选择 <会话中的视图/图纸集>。
- 要导出预定义的视图或图纸集，请从列表中选择名称（如果可用）。
- 当一切正常时，单击下一步按钮。
- 指定所需的文件夹位置和名称。如果要导出为 DWG 或 DXF，请在文件类型下拉列表中选择版本。
- 单击 OK。
如何创建导出设置
-
要创建导出设置，请执行以下步骤：
- 在 DWG 导出对话框中，在选择导出设置列表下方，单击修改导出设置（带三个点的按钮）。

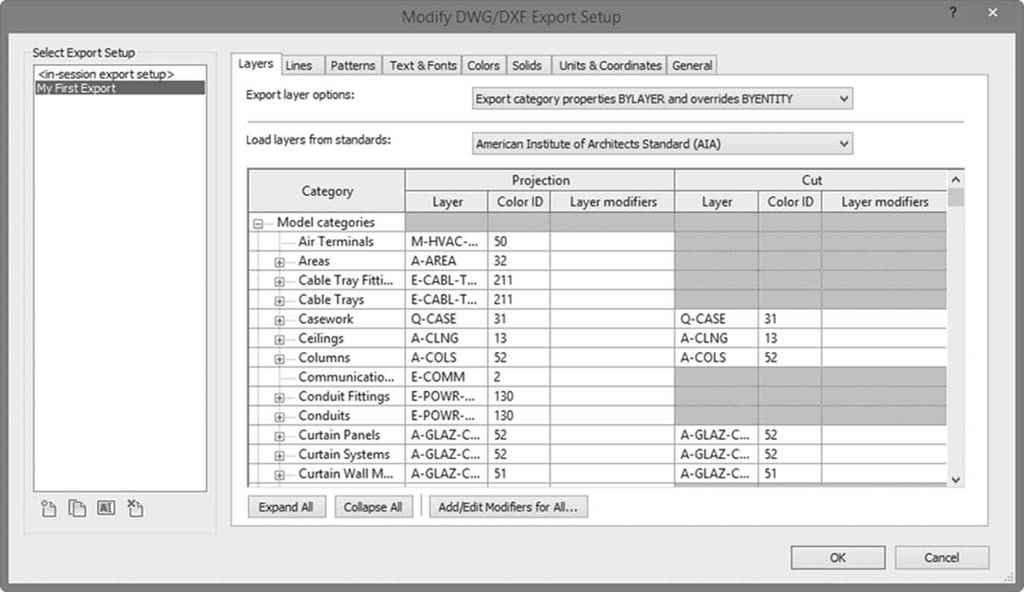

- 您将看到以下对话框，其中包含您可以导出的所有 CAD 对象。对于图层，选择软件中可用的现有图层标准，如下所示，或创建一个新的：
- 转到线、填充图案和文字与字体选项卡，选择这些内容将如何导出。
- 转到颜色选项卡，选择如何导出颜色，使用索引颜色（255 色）或真彩色（RGB 值）。
- 转到实体选项卡（仅当选择了三维视图时可用），选择如何导出三维图元；多面网格或 ACIS 实体。
- 转到单位和坐标选项卡，指定 DWG 的单位是什么（从以下选项中选择：英尺、英寸、m、cm 或 mm），以及坐标系基准是什么（从以下选项中选择：内部或共享）。
- 最后转到常规选项卡，设置房间和房间边界如何导出（如果有的话）、是否有不可打印图层以及 DWG 文件格式。
如何创建要导出的新视图/图纸集
-
要创建要导出的新视图或图纸集，请执行以下步骤：
- 启动相应的导出 CAD 格式命令。
- 在导出 CAD 格式对话框中，单击新建集按钮：

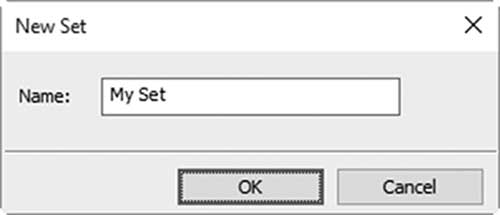

- 在新建集对话框中，键入名称并单击 OK：

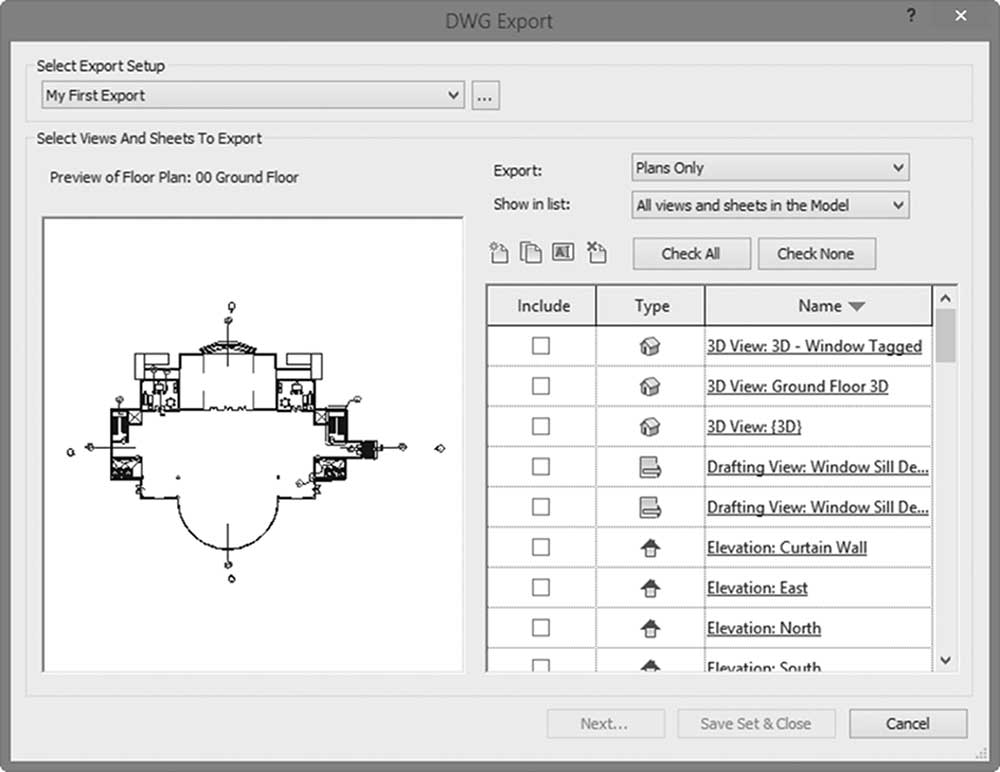

- 您将看到二维和三维视图的列表，如下所示：
- 如果您有一个庞大的视图列表，请使用在列表中显示下拉列表来缩小列表。
- 从项目中选择要导出的视图和/或图纸。使用全部选中或全部不选来帮助您加快选择过程。完成后，单击下一步以完成导出过程。
导出 PDF 文件
-
您可以将视图或图纸导出为 PDF。请执行以下步骤：

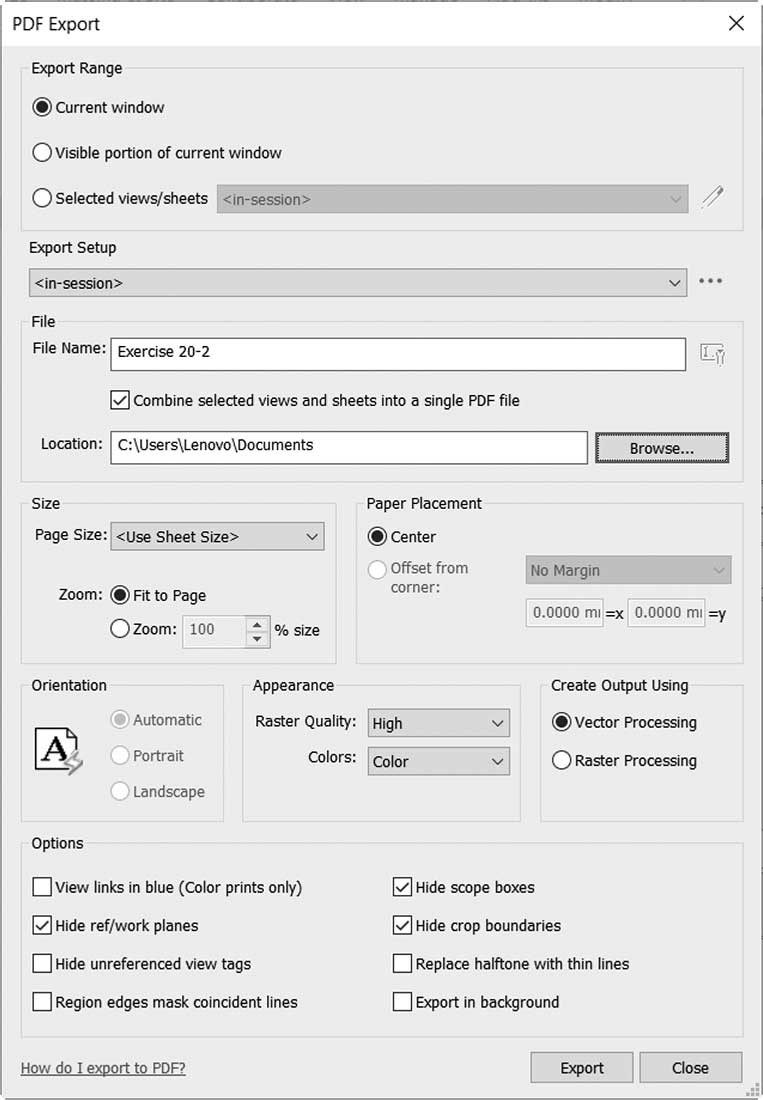

- 转到文件菜单，选择导出，然后选择 PDF 选项。您将看到以下对话框：

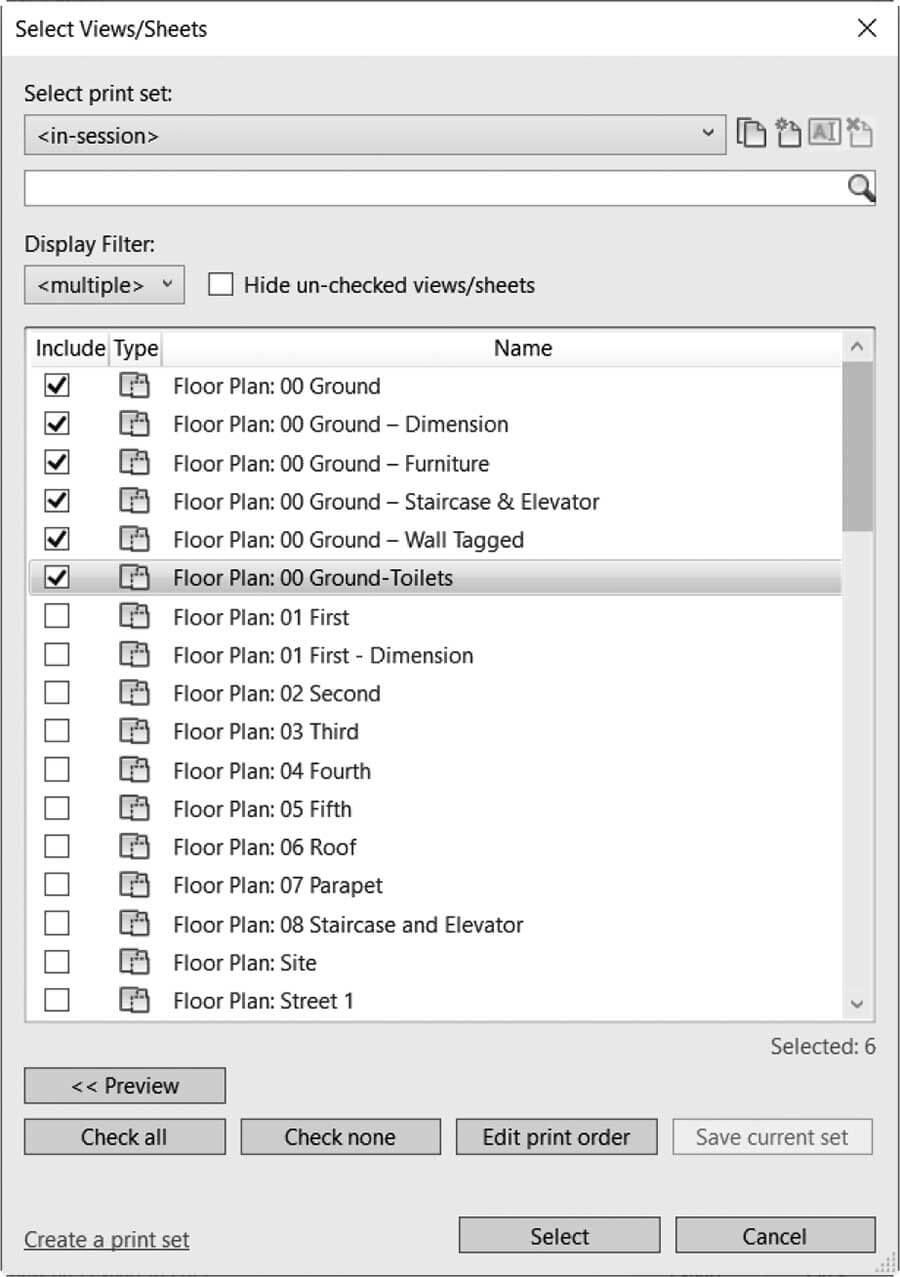

- 指定导出范围；当前窗口（视图）、当前窗口的可见部分或选定的视图/图纸（如果您选择第三个选项，您将看到一个对话框来选择所需的视图或图纸）。

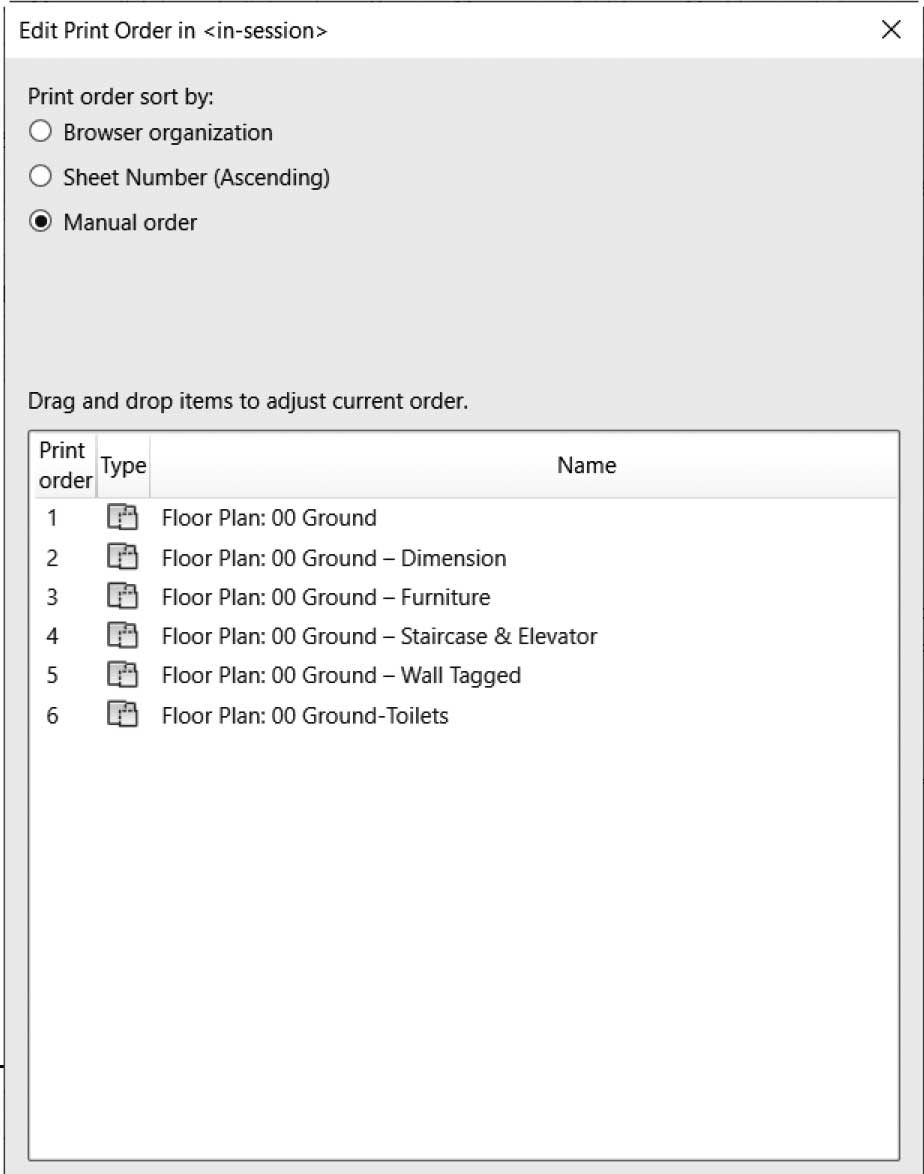

- 在此对话框中，您可以单击预览，以预览每个图纸/视图、全部选中、全部不选和编辑打印顺序。如果您单击编辑打印顺序，您将看到以下对话框：
- 使用此对话框设置图纸/视图的打印顺序。使用手动顺序设置您自己的排序方法
- 完成图纸/视图选择后，键入 PDF 文件的名称，以及视图/图纸是合并到单个文件中还是每个都在单独的文件中，然后指定要保存文件的位置
- 指定页面大小和缩放级别
- 指定纸张放置
- 指定方向（横向或纵向）、外观，以及矢量或光栅处理
- 指定其他选项并单击导出
- 单击 OK
注意
在对话框的末尾，有一个选项在后台导出，如果您打开它，您可以在 Revit 在后台将文件导出为 PDF 时继续工作。
练习 20-2 导出文件
- 启动 Revit 2025。
- 打开文件 Exercise 20-2.rvt。
- 转到文件菜单，选择导出 / CAD 格式 / DWG。
- 单击新建集，并将其命名为 My_Set。
- 使用在列表中显示，在模型中选择视图，并仅选择楼层平面：00 Ground 和楼层平面：01 First。
- 在选择导出设置区域中，单击修改导出设置（带三个点的小按钮）。
- 转到图层选项卡，从美国建筑师协会标准（AIA）加载图层。
- 转到文字与字体选项卡，设置导出时的文字行为，选择保留可编辑性。在字体列表中向下滚动，将 Arial 映射到 Calibri。
- 转到常规选项卡，选择将房间和区域导出为多段线，然后单击 OK。
- 单击下一步。在导出 CAD 格式 - 保存到目标文件夹对话框中，将保存于：文件夹设置为课程文件夹。将文件类型：设置为 AutoCAD 2013 DWG 文件。
- 将命名设置为自动-长（指定前缀），不要更改名称，然后单击 OK。Revit 使用您定义的设置为每个选定视图生成 DWG 文件。
- 转到三维视图。
- 再次启动导出命令，并选择 CAD 格式 / DWG 文件。
- 将导出设置为 <当前视图/图纸>，单击下一步，不要更改文件名，然后单击 OK。
- 使用 AutoCAD（2013 或更高版本），打开二维和三维文件以检查导出的几何图形，或在 Windows 资源管理器中查看它们。
- 转到文件菜单，选择导出 / PDF。
- 在导出范围中选择第三个选项，单击右侧的铅笔按钮，并仅指定所有图纸。不要保存，单击选择。
- 不要更改名称，保持合并复选框打开，位置为您的练习文件夹
- 对于大小，设置缩放 = 100%
- 选择矢量处理
- 保持所有其他选项不变，单击导出
- 在 PDF 查看器中查看生成的 PDF 文件
- 关闭文件。
