简介
- 在本章中，我们将学习如何在 Revit 中插入门窗。
- 墙是门和窗的宿主。
-
我们将讨论插入门窗的不同方法：
- 使用预加载族。
- 从硬盘加载 RFA 文件。
- 自定义门窗尺寸。
- 我们将讨论如何使用临时尺寸标注和对齐尺寸标注精确定位门窗。
- 最后，我们将讨论门窗标记。
使用预加载族插入门窗
-
要插入门或窗，请尝试以下操作：
- 转到所需的视图。虽然您可以在许多视图中添加门窗，但我们始终建议使用楼层平面视图。

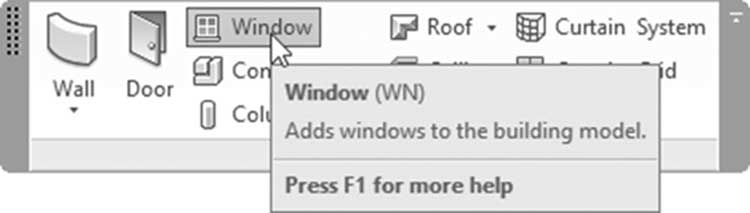

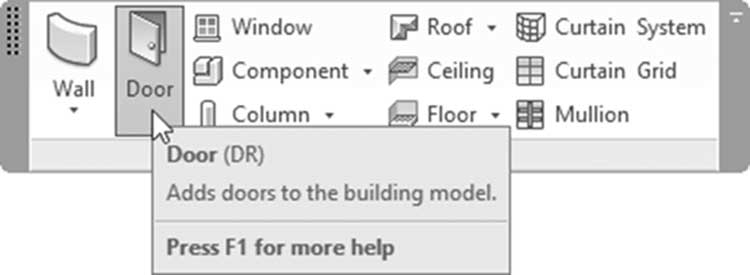

- 转到建筑选项卡，找到构建面板，然后单击门或窗：

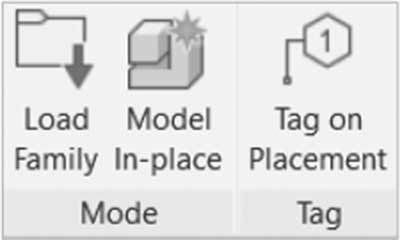

- 在这两个命令中，您将看到以下上下文选项卡：
- 此上下文选项卡允许您包含标记。此外，它还可以帮助您加载非预加载族，最后，它允许您使用内建模型创建新的门/窗。
- 如果“放置时标记”已打开，则在选项栏中，您将看到以下内容：

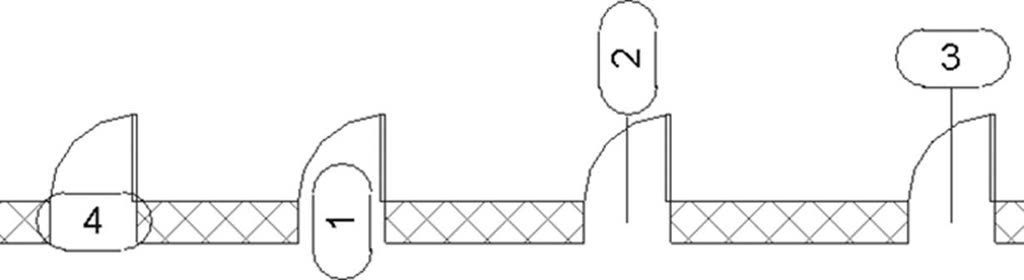

- 您可以按两种方向插入标记，水平或垂直，带或不带引线（您必须指定引线的长度）。请参阅以下插图：

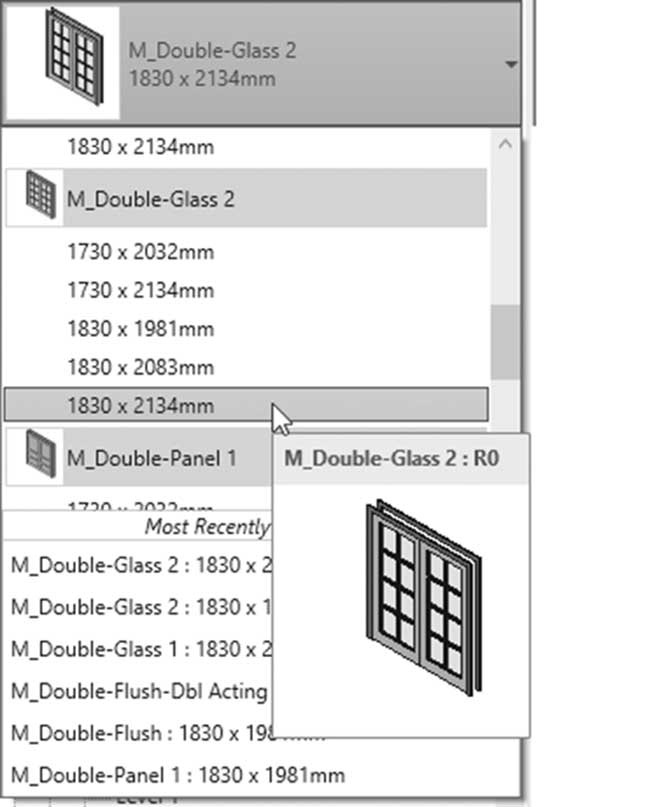

- 使用“特性”选择所需的族和所需的尺寸：
注意
在 Revit 样板中，门的默认标记是实例参数（即顺序编号）；下一扇门将采用下一个编号。但对于窗，默认标记是类型参数（即非顺序编号），这意味着相同的窗类型将始终采用相同的编号。在接下来的章节中，我们将学习如何为门和窗加载其他类型的标记。
