放置构件
- 构件是诸如橱柜、家具、电气设备、照明设备、植物等图元。
- 构件仍然是包含信息的 BIM 图元，您可以从中创建明细表，因此它们不是虚拟块。
- 构件文件是 RFA 文件，与门窗类似，只是它们将从不同的命令加载。
-
有三种方法可以将它们放置到项目中：
- 构件已预加载到您当前的项目中
- 可以使用 Revit 附带的 RFA 文件加载构件
- 可以在线加载构件
- 有些构件不需要主体，如家具和树木。
- 其他构件，如照明设备，需要天花板或墙作为主体。
- 对于每个族，您将看到不同的选项。

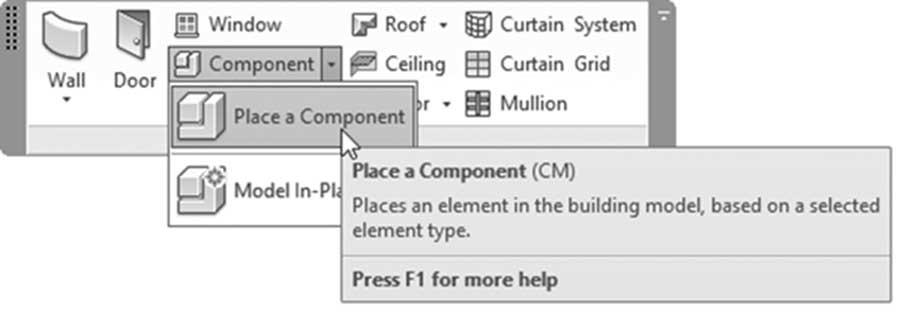

- 要启动构件命令，请转到建筑选项卡，找到构建面板，单击构件的下拉列表，单击放置构件按钮：

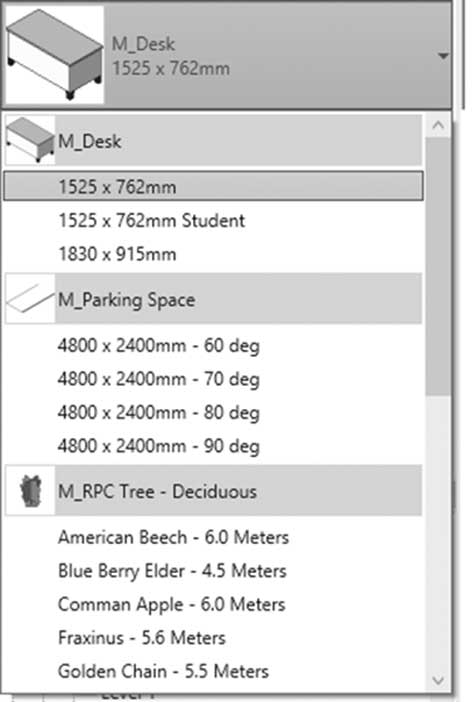

- 使用特性，您将看到以下内容：
- 这些是预加载的构件族。
-
对于某些构件，您可以使用空格键旋转它们。
- 要加载构件族，请执行以下步骤：

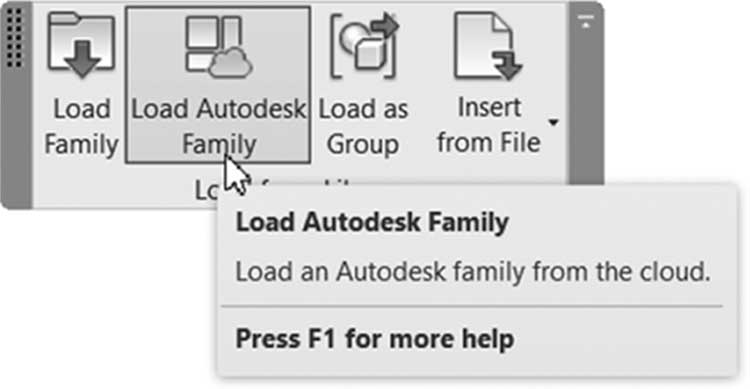

- 转到插入选项卡，找到从库中加载面板，然后单击加载 Autodesk 族按钮：

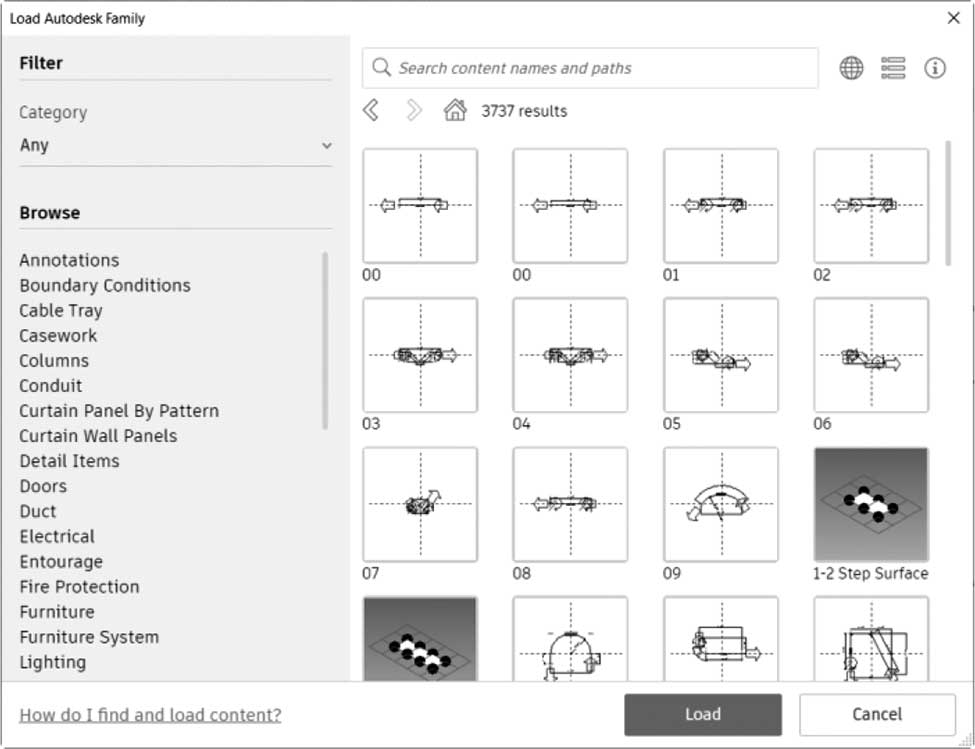

- 您将看到以下内容：

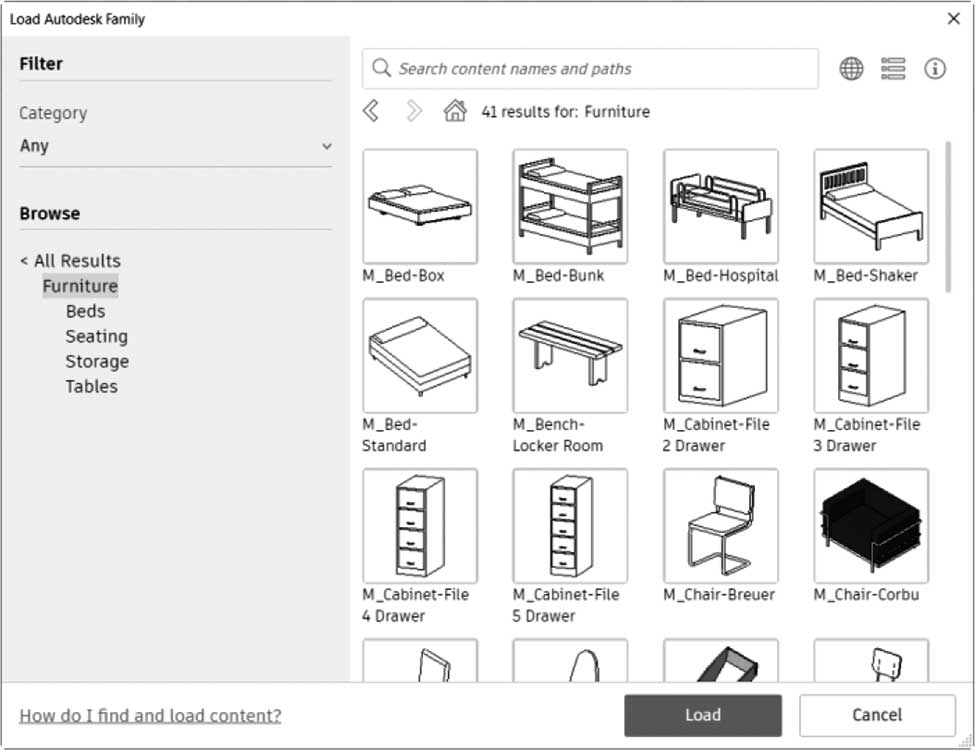

- 从左侧窗格中，单击门（或窗），您将看到以下内容：
- 在上面的示例中，它将显示 Autodesk 库中的所有家具。您可以单击子类别结果，单击家具下的名称。

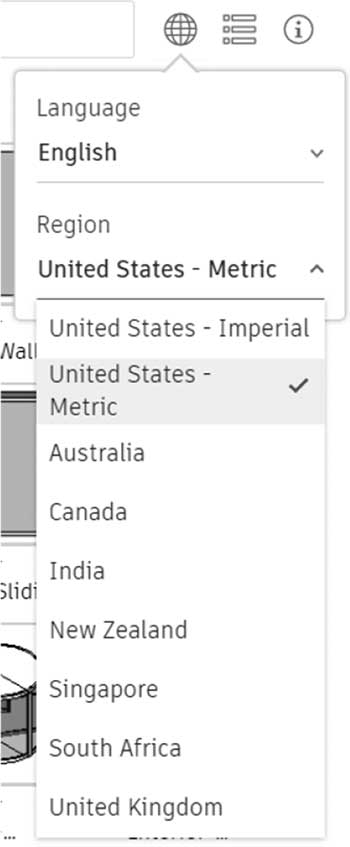

- 在右上角，单击地球形状以更改语言和您想要使用的内容区域：
-
您可以通过输入短语来筛选搜索。
- 加载新的构件族后，转到建筑选项卡，找到构建面板，单击构件的下拉列表，单击放置构件按钮：
- 要从网上下载构件文件，请使用任何搜索引擎，如 Google、Yahoo、Bing 等来查找 Revit 构件
- 只需输入所需构件的名称以及 Revit Architecture 和 RFA 等词
- 搜索引擎将列出许多包含 RFA 文件的网站，供您下载到计算机上。
- Autodesk 推荐 https://www.bimobject.com/ 作为查找所需内容的最佳网站。他们拥有超过 37,000 个产品族和超过 260,000 个参数化 BIM 对象。
练习 9-1 放置构件
- 启动 Revit 2025。
- 打开文件 Exercise 9-1.rvt。
- 转到 00 Ground 楼层平面。
- 缩放到轴网线 D 和 E 之间的右侧办公室。
- 使用放置构件命令，在办公室的北侧添加 M_Desk 1830 x 915mm (Desk 72" × 36")。
- 从 FurnitureSeating 加载以下文件：
a. M_Chair-Corbu.rfa (Chair-Corbu.rfa)
b. M_Chair-Executive.rfa (Chair-Executive.rfa)
c. M_Chair-Task (Arms).rfa (Chair-Task (Arms).rfa)
d. M_Sofa-Pensi.rfa (Sofa-Pensi.rfa)
- 从 FurnitureStorage 加载以下文件：M_Cabinet-File 4 Drawer.rfa (Cabinet-File 4 Drawer.rfa)
- 从 FurnitureTable 加载以下文件：
a. M_Table-Coffee.rfa (Table-Coffee.rfa)
b. M_Table-Dining Round w Chairs.rfa (Table-Dining Round w Chairs.rfa)
- 从 LightingArchitectureInternal 加载以下文件：M_Floor Lamp - Standup.rfa (Floor Lamp - Standup.rfa)

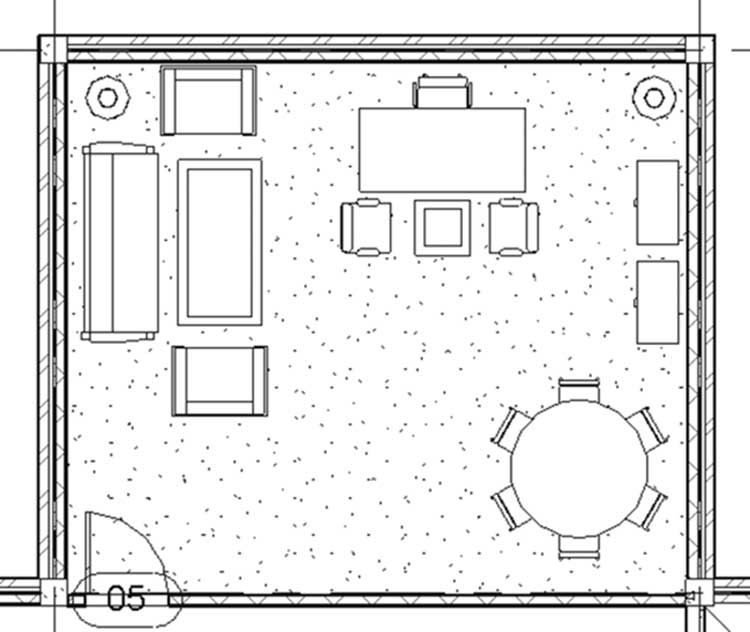

- 按下图放置构件：
- 对左侧办公室执行相同操作。

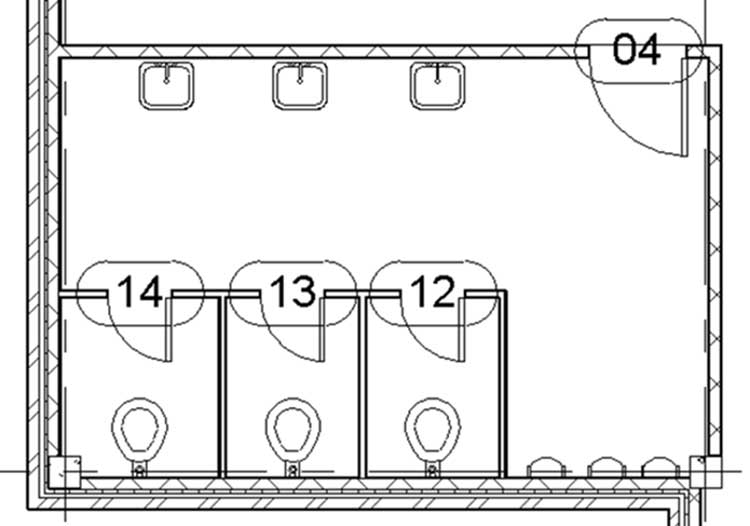

- 使用 Plumbing 文件夹，加载并放置构件以创建男、女卫生间。
注意
对于男卫生间，在普通坐便器旁边使用小便器
- 如果您有时间，为自助餐厅添加橱柜。
- 保存并关闭文件。
创建天花板 – 简介
- 这是我们第一次在天花板平面视图中工作。
-
有两种创建天花板的方法：
- 自动天花板，您将鼠标指针移动到由墙围合的闭合区域。
- 草图天花板，您使用绘制工具绘制天花板的形状。
- 我们将介绍天花板底板和一些通常与天花板一起使用的构件。
创建天花板 – 自动
- 作为第一步，转到所需的天花板平面视图（很多人忘记做这个重要步骤）。

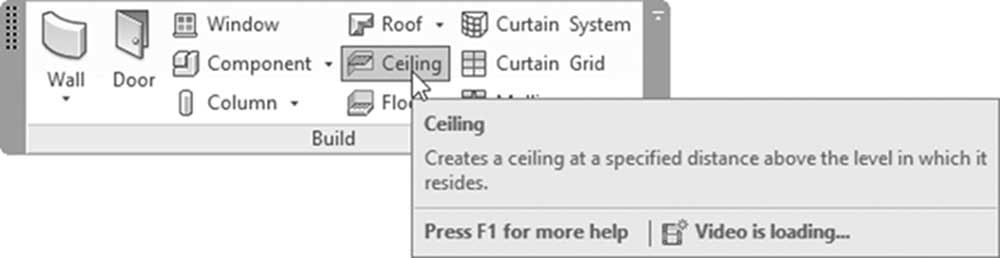

- 转到建筑选项卡，找到构建面板，然后单击天花板按钮：

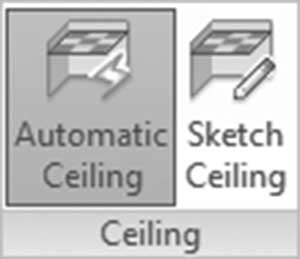

- 上下文选项卡将出现，并启用自动天花板模式：

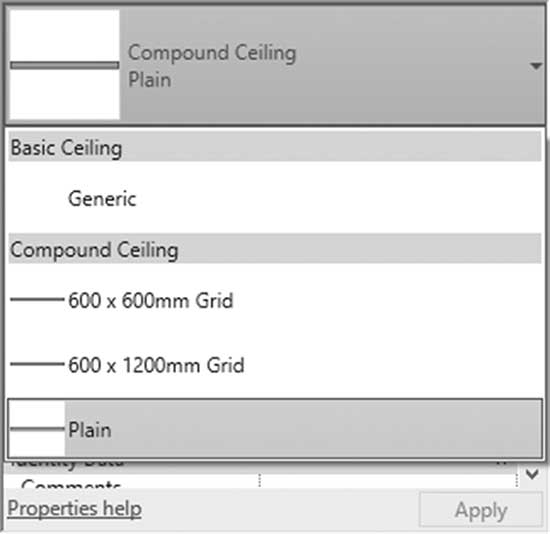

- 在特性选项板中，您将看到以下内容：
- 选择所需的天花板族。

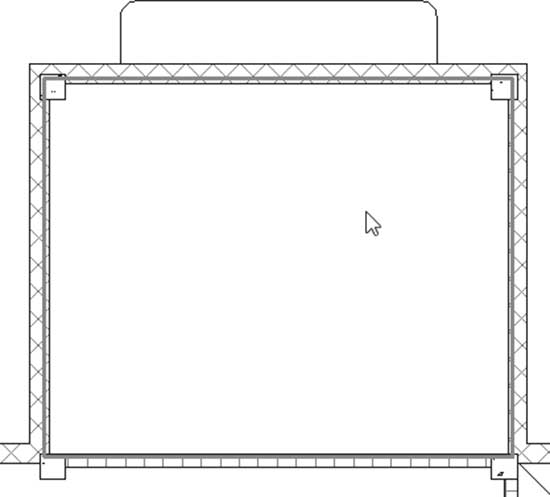

- 将鼠标指针移动到建筑中由边界墙围合的区域，您将看到一条粗红线围绕该区域：

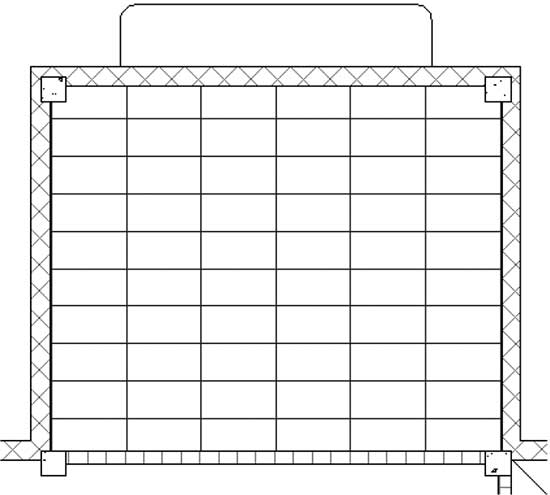

- 如果您确定此区域，请在其内部单击一次，您将看到以下内容：
- 要选择天花板复合网格，只需选择其中一条线。
- 您可以旋转和移动整个网格。如果您选择网格，将出现以下上下文选项卡：

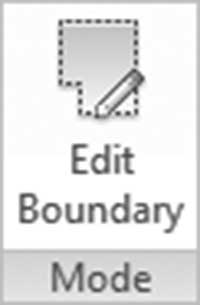

- 单击此按钮意味着您将开始边界编辑过程，这在墙、楼板和屋顶中已经讨论过。
- 使用此选项将允许您设置天花板的坡度。
创建天花板 – 草图
- 如果您没有边界墙，或者想要绘制创意天花板，则需要绘制草图。
- 您将使用普通绘制工具绘制所需的形状。

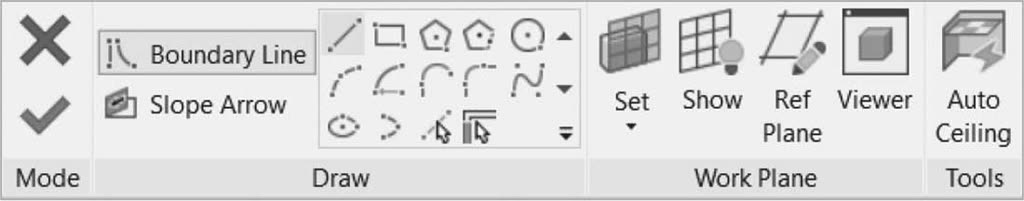

- 启动天花板命令，单击草图天花板按钮，您将看到以下上下文选项卡：
- 您可以绘制任何想要的形状，或选择拾取线或拾取墙。
- 此外，您可以像我们处理屋顶一样创建参照平面。
- 边界线应具有与之前讨论的边界相同的特性。
- 完成后单击 (✓)。
注意
-
要为两种类型的天花板创建洞口：
- 像我们在楼板中一样使用竖井或垂直
- 在边界线内绘制一个形状；这将被视为洞口
- 对于两种类型，您都可以在天花板中添加特殊构件，如灯具和机械设备（回风口、送风格栅）。

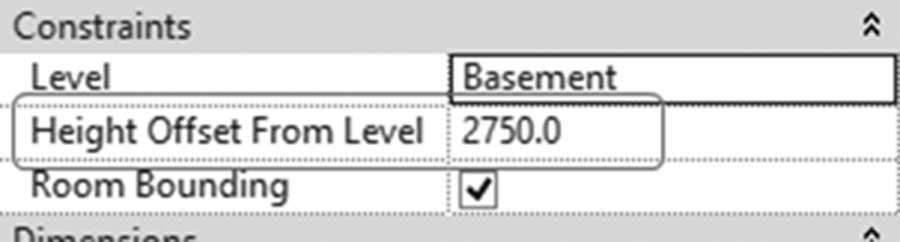

- 对于两种类型：使用 特性 ，设置天花板的高度：
创建天花板 – 天花板底板
- 天花板底板是天花板的底面，它将连接两个不同高度的天花板。
- 底板是一种专门用于此目的的墙类型。
- 您应该仔细控制底板的高度，以正确连接两个天花板。
- 先绘制天花板草图，然后在其边缘添加所需的底板。
练习 9-2 创建天花板
- 启动 Revit 2025。
- 打开文件 Exercise 9-2.rvt。
- 转到 00 Ground 天花板平面。
- 隐藏所有轴网线。
- 启动天花板命令并确保选择了自动天花板。
- 将族更改为 Compound Ceiling 600 x 600mm Grid (Compound Ceiling 2' × 2' ACT System)，并将高度设置为 2700mm (9'-0")。
-
单击建筑北侧的右侧办公室内部，然后按两次
Esc键退出命令。再次启动命令；当您单击左侧办公室内部时，您会注意到 Revit 也把自助餐厅算进去了。接受选择，然后按两次Esc键结束命令。从上下文选项卡中选择其中一条天花板线，选择编辑边界，并更改边界以仅包含办公室。 - 缩放到右侧办公室并选择其中一条天花板线。使用旋转命令，将天花板网格旋转 45>>>>>>。对左侧办公室执行相同操作。

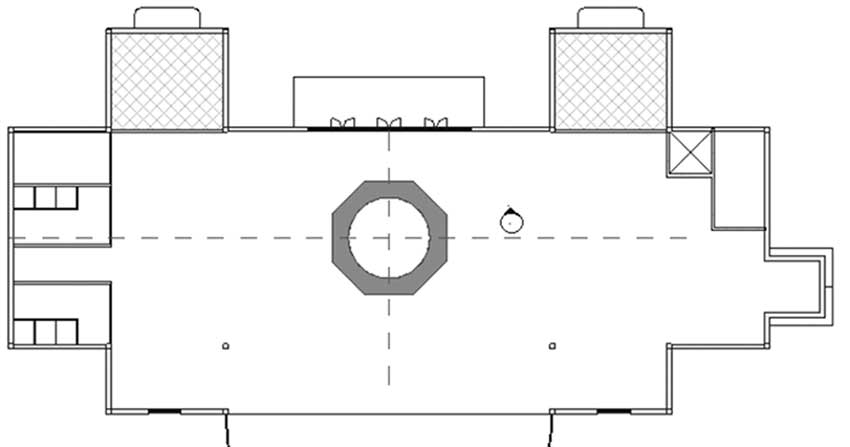

- 注意从左侧垂直墙的中部和上方水平墙的中部引出的两个参照平面。使用它们绘制以下形状，注意以下事项：
a. 多边形外切边数 = 8，半径 = 3500mm (12'-0")
b. 圆半径 = 2500mm (8'-0")
c. 天花板类型 = Compound Ceiling Plain (Basic Ceiling – Generic)
d. 距标高的高度偏移 = 2700mm (9'-0")
- 绘制一面底板墙以覆盖圆，高度 = 300mm (1'-0")。
- 创建一个圆形天花板以从顶部覆盖该形状，高度 = 3000mm (10'-0")。
- 创建一台相机以检查您的工作是否正确。
- 使用放置构件、加载族，选择 LightingArchitecturalInternal，加载 M_Troffer Light - Parabolic Square.rfa (Troffer Light - 2 × 2 Parabolic.rfa)，并为两个办公室的每个天花板添加四盏灯。
- 使用 BIMOBJECT 网站，下载其中一款可用的吊灯，并将其放置在您刚创建的天花板中间。
- 保存并关闭文件。
