视图范围

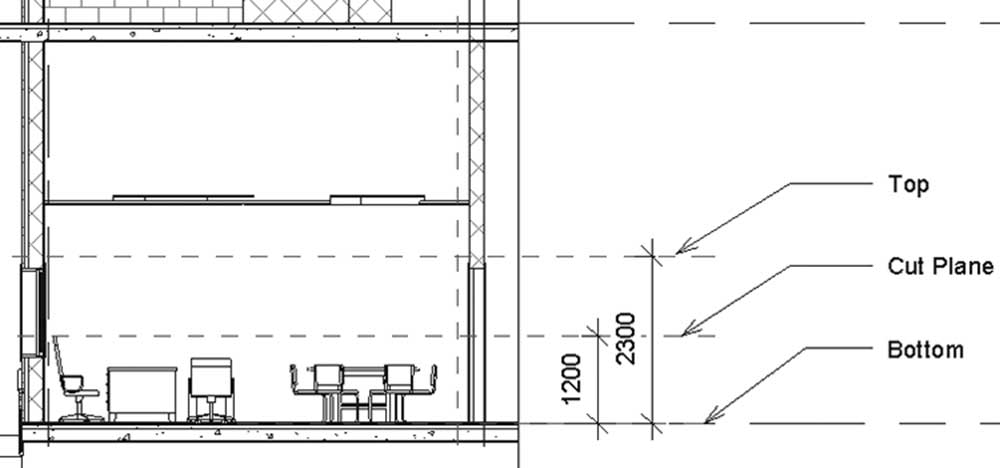

- 要了解任何楼层平面（或天花板平面）的视图范围，请先查看以下图像作为第一步：
-
任何楼层平面都受两个平面约束：
- 顶平面是最顶部的平面，您无法看到超出它的部分。
- 底平面是最底部的平面，您无法看到低于它的部分。
- 每个平面都有一个剖切平面，为 1200mm（4'-0"）。
- 这三个平面称为视图的主要范围。
-
要控制视图范围，请转到所需的平面：

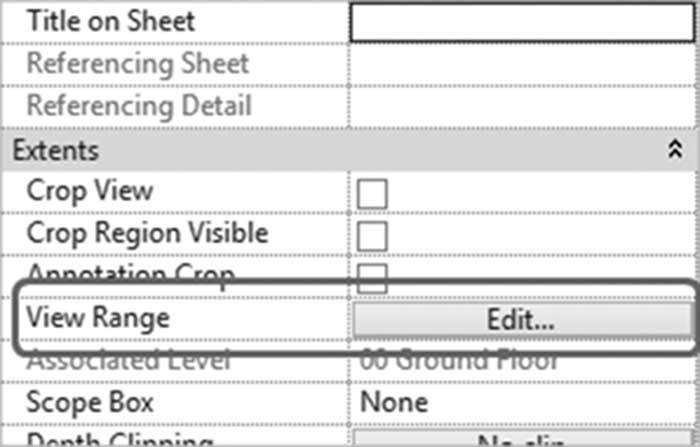

- 使用特性选项板向下滚动，单击视图范围编辑按钮：

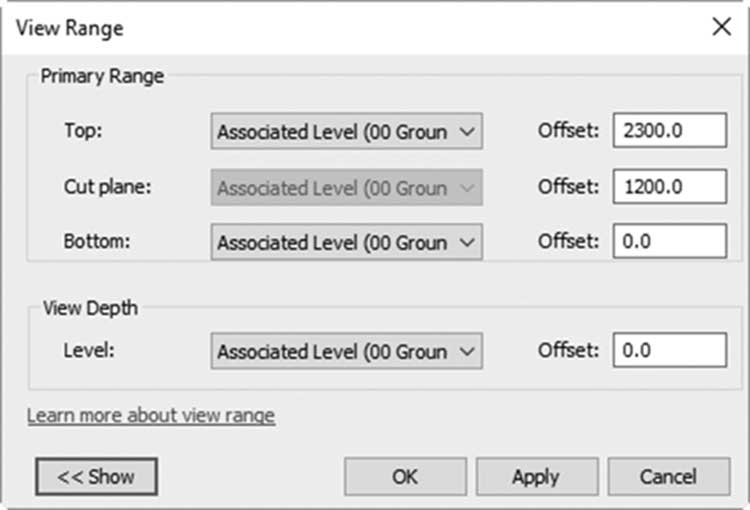

- 您将看到以下对话框：

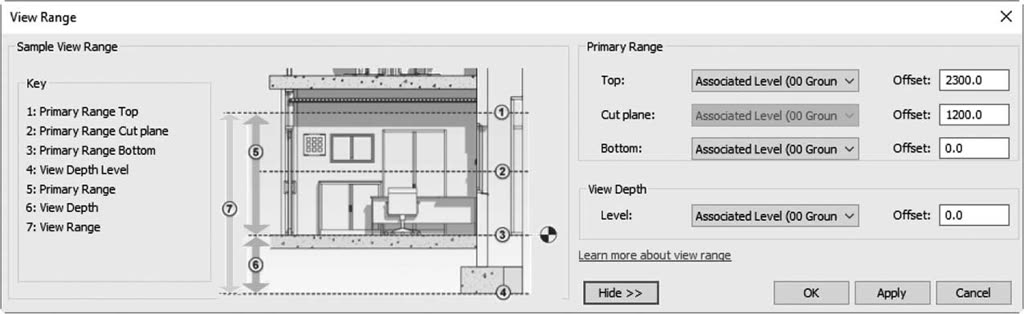

- 单击左下角的显示按钮，对话框将展开并类似于以下内容：
- 对于顶平面和底平面，有一个标高和一个偏移值。您必须指定关联的标高，然后输入偏移值。
- 至于剖切平面，您只需指定偏移值。
- 您可以指定视图深度，它位于主要范围的底部之下。默认情况下，底部不应低于视图深度标高，而应等于或高于它。视图深度范围内的图元将使用超出线样式绘制。
