创建图例
-
在 Revit 中创建图例有两个步骤：
- 创建图例视图。
- 插入所需的符号和图例构件。要创建类似的表格状视图，您可以使用详图线和文字。
如何创建图例视图
- 图例视图是 Revit 不会自动创建的单独视图。
-
要创建空视图，请尝试以下操作：

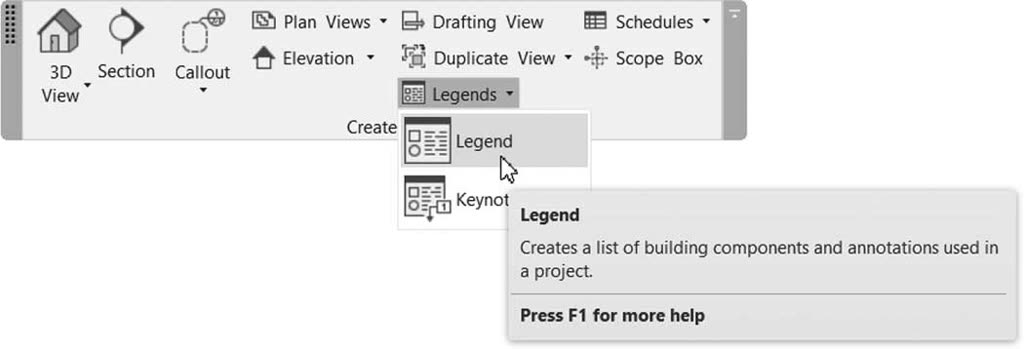

- 转到视图选项卡，找到创建面板，单击图例按钮以显示列表，然后选择图例选项：

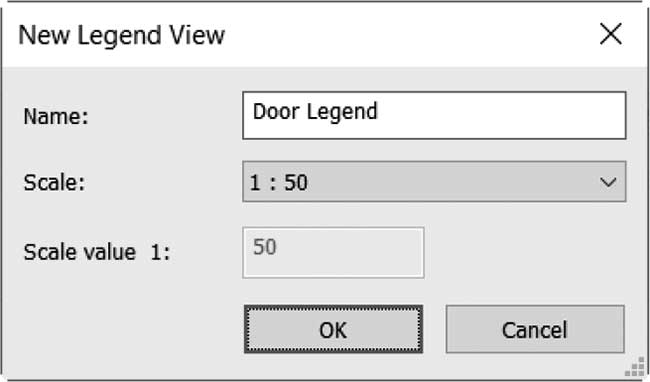

- 将显示以下对话框：
- 键入新视图的名称和视图比例，然后单击确定。

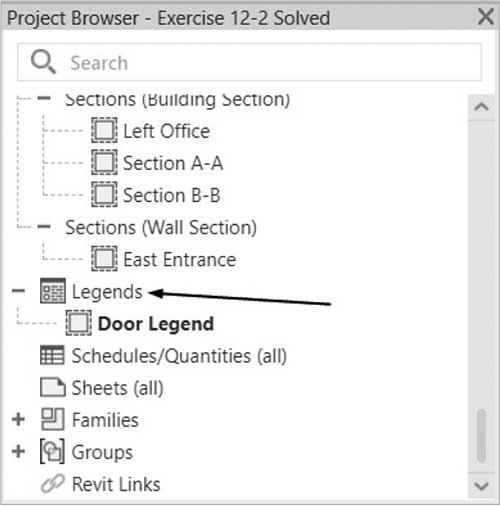

- 如果您检查项目浏览器，您将看到以下内容：
插入图例构件
-
要插入图例构件，请尝试以下操作：

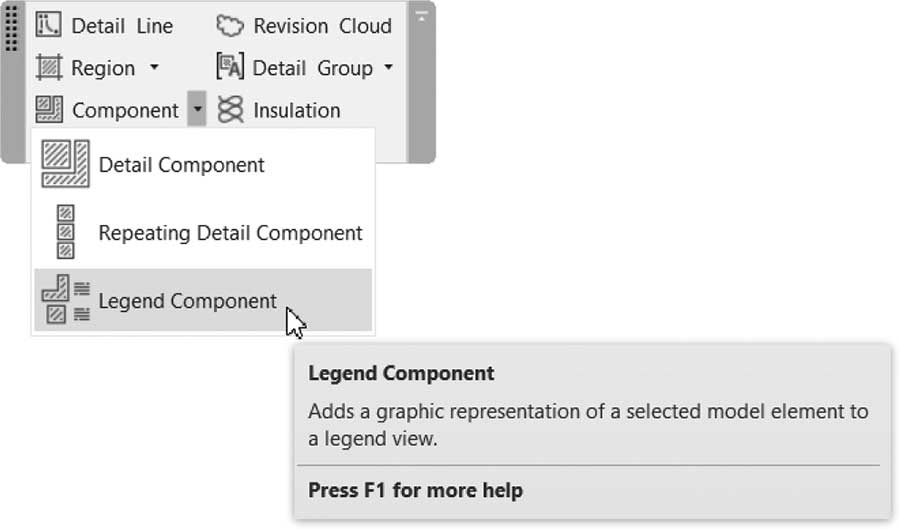

- 转到注释选项卡，找到详图面板，单击构件按钮以显示列表，然后选择图例构件选项：
- 选项栏将更改为以下内容：
- 选择您在项目中使用的族之一。
- 选择视图，可以是楼层平面视图或两个立面（前和后）。
- 将构件放置在视图中。
- 选择另一个族，依此类推……
插入符号
- 要插入符号，请尝试以下操作：

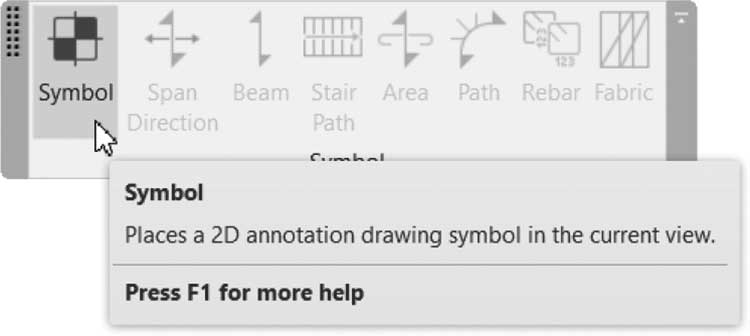

- 转到注释选项卡，找到符号面板，然后单击符号按钮：
- 根据当前视图，可用符号列表将发生变化。例如，如果您在图例视图中，您将有一个巨大的符号列表可以添加。但如果您在楼层平面视图（例如）中，列表将缩小为两个符号。
- 当然，您可以使用载入族按钮从库中载入所需的符号。

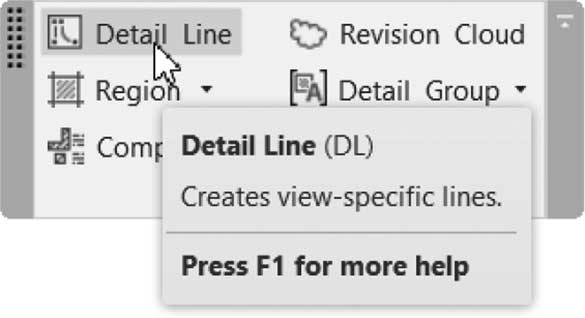

- 要创建表格状列表，请转到注释选项卡，找到详图面板，然后单击详图线按钮：

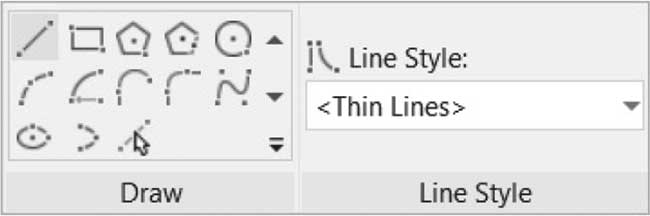

- 上下文选项卡将显示以下内容：

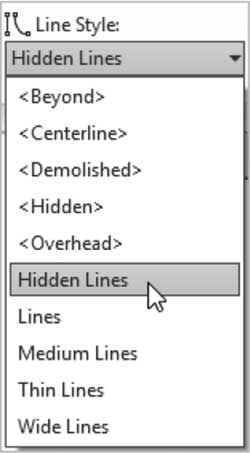

- 使用线样式，选择所需的线样式：
- 然后选择所需的绘制工具来绘制形状。
- 使用本章讨论的文字为您图例键入任何说明。
注意
将图例视图插入一张图纸后，您可以选择它，并将其复制到剪贴板，然后粘贴到另一张图纸中。
练习 12-2 创建图例
- 启动 Revit 2025。
- 打开文件 Exercise 12-2.rvt。

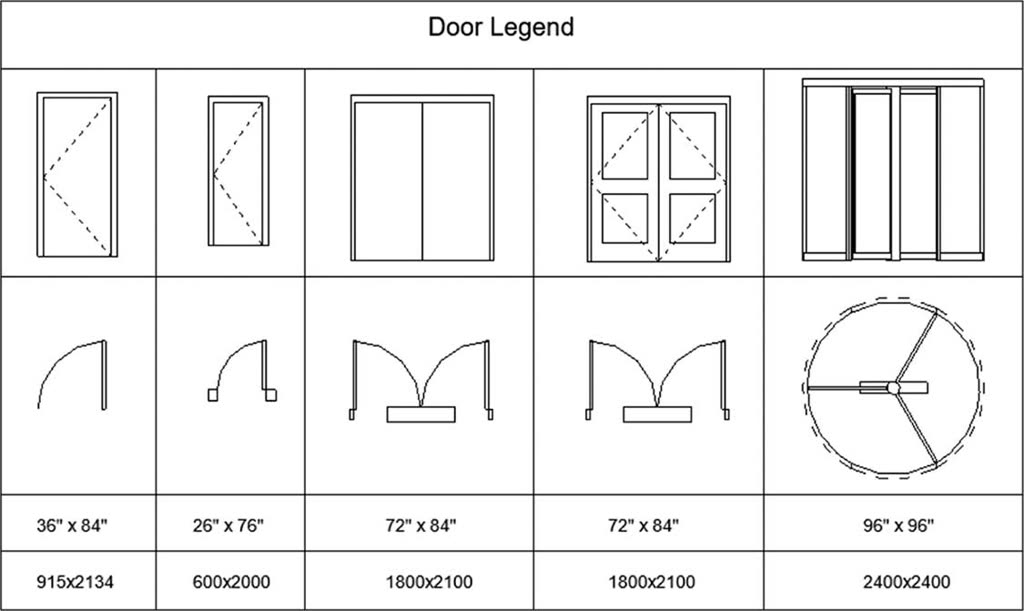

- 创建图例视图并将其命名为 Door Legend。我们使用了三种不同尺寸的门类型。图例应显示如下（仅使用相关尺寸）：
- 保存并关闭文件。
