使用“挖掘”和“竖井”创建建筑地坪

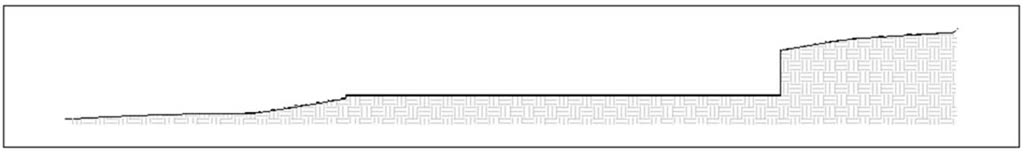

- 建筑地坪是一个绘制的形状，表示地形实体上挖掘的量和位置，它切割地形实体并从指定区域移除土方。下图显示了剖面中建筑地坪切割地形实体的情况。
- 您可以使用两个命令来创建建筑地坪，即“挖掘”命令或“竖井”命令
挖掘命令
- 您可以将楼板、屋顶或其他地形实体与“挖掘”命令一起使用，从现有地形实体中挖掘出一个体积
-
请执行以下步骤：
- 在所需标高绘制楼板或屋顶

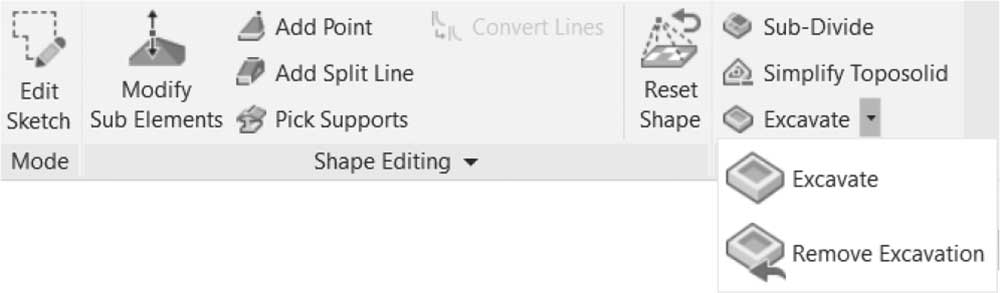

- 选择地形实体，在上下文选项卡中，找到地形实体形状面板，单击挖掘按钮，然后选择挖掘
- 单击楼板、屋顶或其他地形实体
-
您将看到挖掘体积的最终结果
- 您可以使用删除挖掘命令来保留已移除的体积
竖井命令
- 正如我们对楼板和屋顶所做的那样，“竖井”命令可以穿透地形实体并从中移除体积
- 转到适当的视图，绘制竖井的形状
- 从特性中，设置底部和顶部约束以及相对偏移
- 您将看到地形实体体积移除过程已发生
注意
创建等高线后，使用“标记等高线”命令显示等高线的高程。

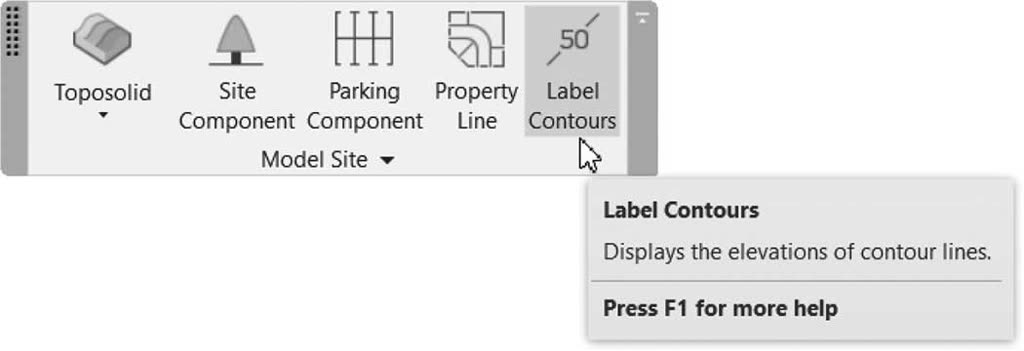

- 转到体量和场地选项卡，找到模型场地面板，单击标记等高线按钮：
- 等高线标记从任何方向都“保持可读”。
练习 16-1A 使用 CAD 导入创建地形实体
- 启动 Revit 2025。
- 打开文件 Exercise 16-1A.rvt。
- 打开场地楼层平面视图（对于英制，将视图比例更改为 1"=80'）
- 使用“导入 CAD”命令，选择您课程文件夹中的 SitePlan.dwg。此文件是使用 AutoCAD 创建的。将颜色设置为黑白，定位设置为自动 - 原点到内部原点，导入单位 = 毫米（对于英制，设置导入单位 = 英寸），然后单击“打开”。
- 双击鼠标滚轮以缩放全部。如您所见，两个原点重合。
- 单击项目基点并将其移动到 CAD 导入的右下角。将真北角度设置为 15°。
- 选择测量点并取消剪裁，将其移动到 CAD 导入的右上角。
- 重新剪裁测量点。
- 使用“带细节复制”，创建场地平面视图的副本视图，并将其重命名为 Site-True North。使用特性将方向设置为真北。
- 再次打开场地平面视图
- 在体量和场地选项卡中，找到模型场地面板，单击地形实体按钮的箭头，然后选择从导入创建选项。在上下文选项卡中，找到地形实体面板，单击从 CAD 创建。
- 从特性中选择“地形实体 常规 – 1000 mm”（地形实体 常规 – 20'）。
- 选择导入的 CAD 文件。
- 在“从选定图层添加点”对话框中，关闭图层 0，然后单击“确定”。地形实体已创建。
- 取消固定导入的 CAD 文件并将其删除
- 选择地形实体，从特性中，单击“编辑类型”，单击“复制”，将新族命名为“常规 - 6000 mm”（地形实体 常规 – 200ʹ）。
- 单击“结构”的“编辑”按钮，将土方厚度增加到 6000 mm（200ʹ），单击“确定”

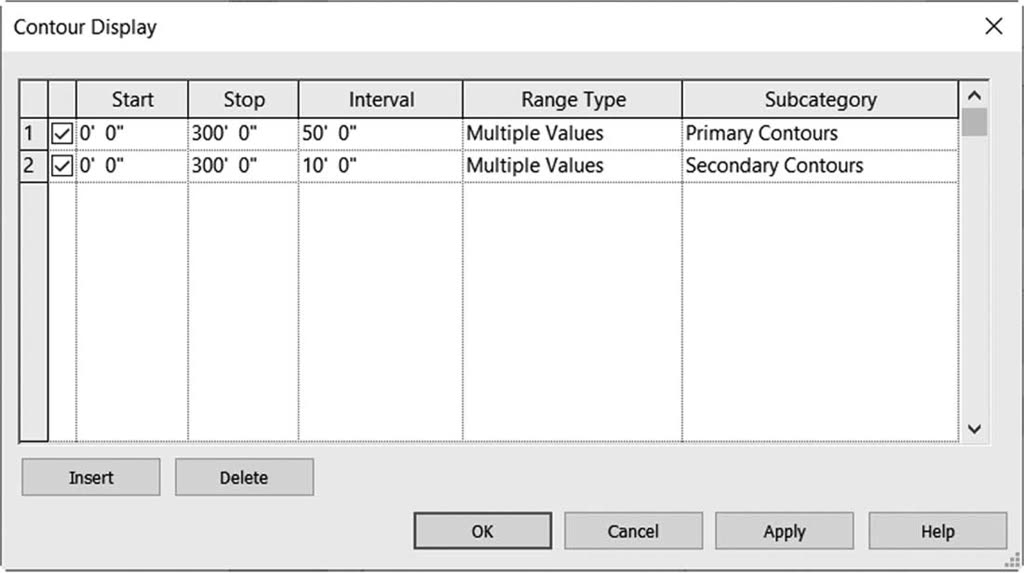

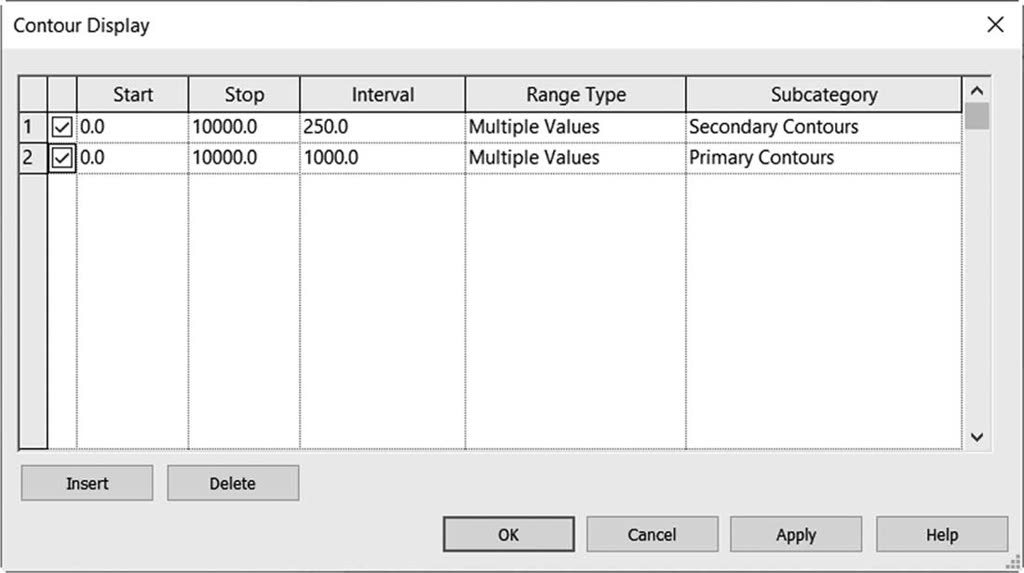

- 单击“等高线显示”的“编辑”按钮，编辑对话框使其如下所示：
- 单击“确定”两次。
- 使用“标记等高线”标记等高线（对于英制，复制现有族，并将文字大小更改为 1/2"）。
- 创建穿过场地的水平和垂直剖面。
- 将剖面重命名为“水平场地剖面”和“垂直场地剖面”。
- 打开“水平场地剖面”视图以查看地形实体。
- 返回场地平面。

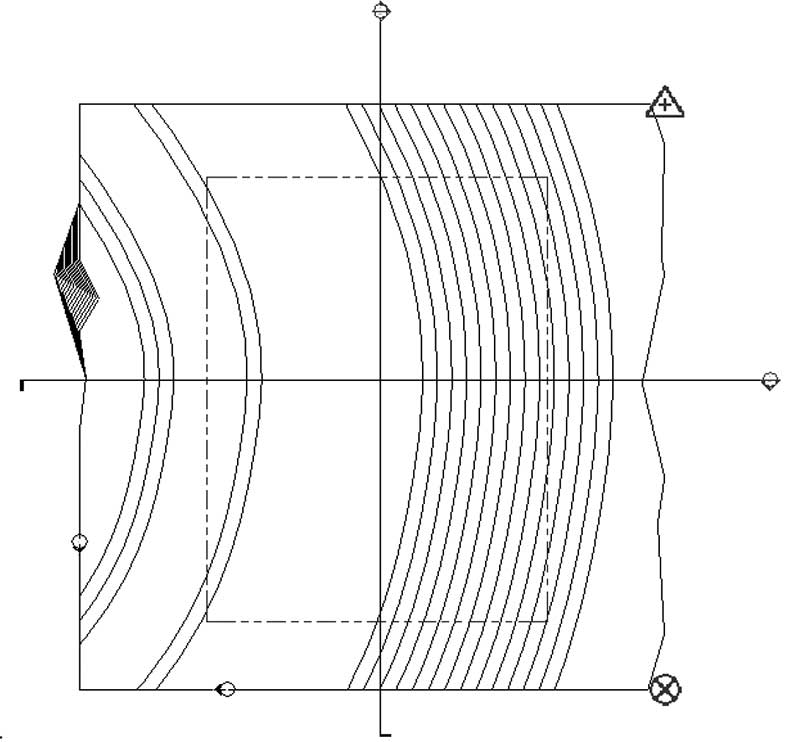

- 使用“通过绘制创建”，绘制一条与以下类似（不必完全一致）的地界线：
- 转到南立面视图，在标高 1 下方 4000mm（20'-0"）处创建一个新标高，并将其命名为“基础”。
- 返回基础楼层平面视图
- 启动“楼板”命令。使用“常规 150mm”（常规 – 12"）族在地界线内绘制一个 45000 × 45000（1800ʹ × 1800ʹ）的矩形，单击 (✓) 结束楼板命令。忽略警告
- 创建三维视图，并转到该视图。将视觉样式设置为线框。选择地形实体，选择“挖掘”命令，然后选择您刚刚绘制的楼板
- 将视觉样式设置为真实
- 查看两个剖面，了解建筑地坪如何切割地形实体。
- 尝试使用“竖井”命令，设置不同的底部和顶部约束
- 保存并关闭项目。
练习 16-1B 使用草图创建地形实体
- 启动 Revit 2025。
- 打开文件 Exercise 16-1B.rvt。
- 您位于标高 1 楼层平面视图
- 转到体量和场地选项卡，找到模型场地面板，单击地形实体箭头，选择从草图创建选项
- 从特性中，选择“地形实体 常规 – 1000 mm”（地形实体 常规 – 20'）
- 在上下文选项卡中，选择“矩形”绘制工具，使用左上角到右下角绘制一个矩形。单击 (✓) 结束命令
- 在地形实体被选中时，从上下文选项卡中，单击“添加点”，单击“绝对”，选择“当前标高”，设置高程 = 2000mm（高程 = 6'-6"）
- 单击四个内部点，按两次 [Esc]
- 在三维视图中查看您的模型
- 返回标高 1 楼层平面视图
- 选择地形实体，单击“添加拆分线”，从上水平线的中点到下水平线的中点绘制一条垂直线。按两次 [Esc]。在三维视图中检查您的模型
- 当您在三维视图时，选择地形实体，从上下文选项卡中，单击“修改子图元”按钮，选择最远的点，单击并将其高度设置为 2000mm（6'-6"）

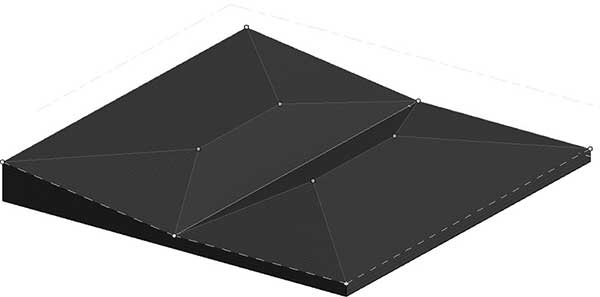

- 对其左侧的另一个点执行相同操作。您应该得到以下内容：
- 仍在“修改子图元”中，选择最远点右侧的线，并将该线的高度设置为 500（1'-6"）。
- 保存并关闭项目
