垂直复合墙
- 您可以在单层中创建多材质的墙。
- 此外，您还可以添加永久性墙饰条或洞口。
-
在编辑部件对话框中，检查以下内容：

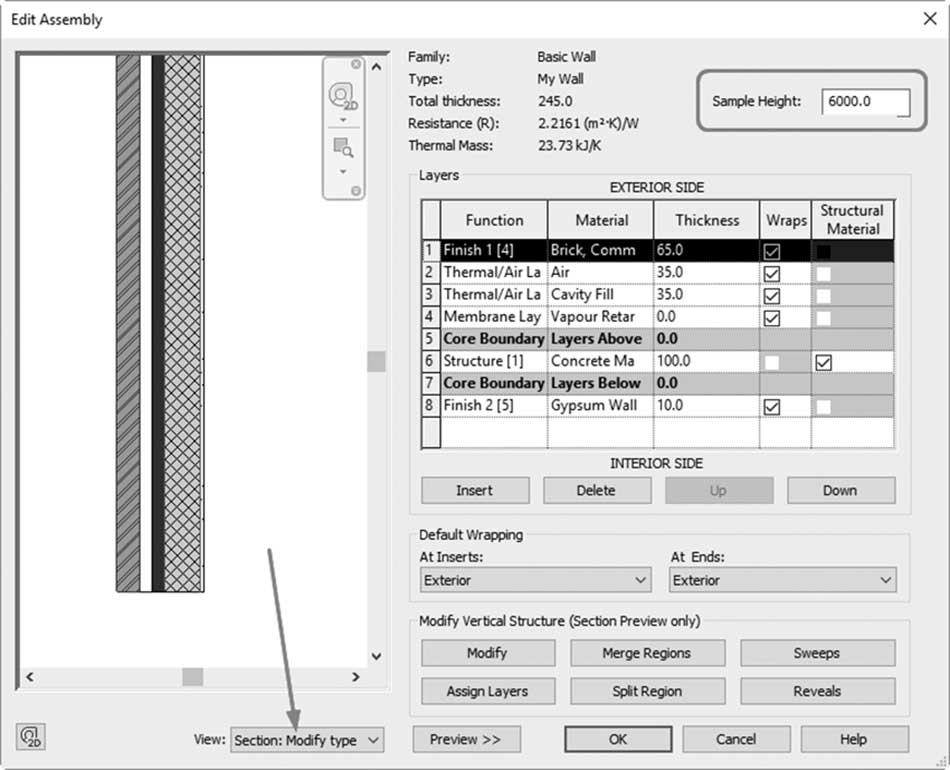

- 设置样例高度值
- 将视图更改为剖面
- 参考以下插图：
-
执行以下步骤：

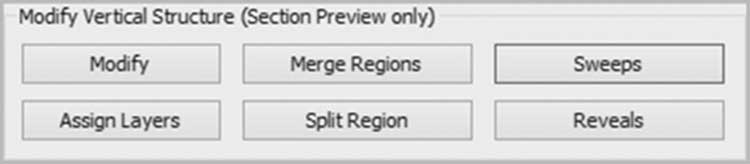

- 由于预览部分中的视图为剖面，修改垂直结构工具将被激活，如下所示：
- 根据需要缩放剖面部分以查看各个层。
- 单击拆分区域按钮，鼠标指针将变为：

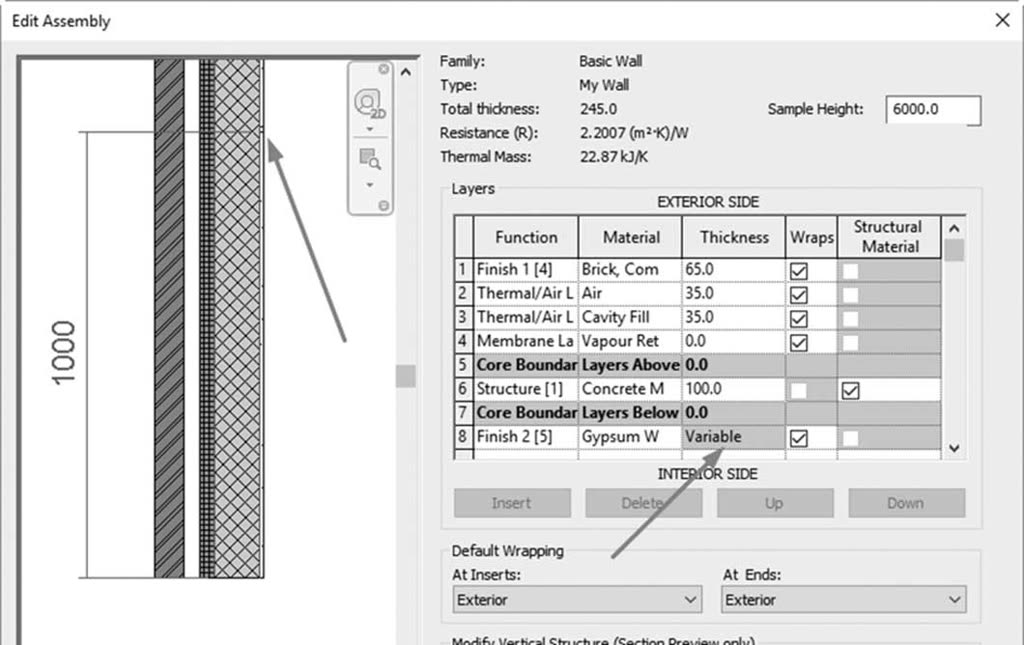

- 在剖面部分中，靠近墙移动，直到看到尺寸标注。上下移动以定位预期拆分的精确距离，然后单击。您将看到一条小的水平线表示拆分。在表格中，该层的厚度将变为可变。
- 创建一个新层并为其指定材质，但不指定厚度。
- 选择新材质（使用最左侧的编号），单击指定层按钮，然后单击所需的拆分。
- 现在这两层将具有相同的厚度。
-
如果要更改拆分的高度，只需放大直到可以看到表示拆分的小线；选择它后，尺寸将变为临时尺寸，输入新值。
- 要将层合并在一起，请执行以下步骤：
-
单击
合并区域（Merge Regions）按钮。 - 选择要合并的两个所需层之间的线，如下所示：

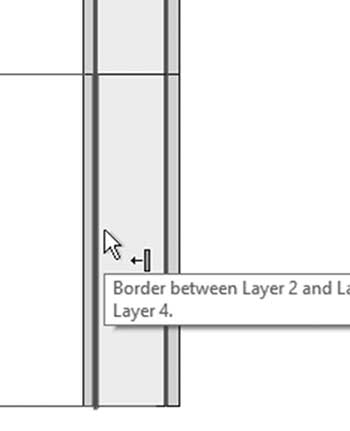

- 检查箭头光标，它将指示合并的方向。此外，检查工具提示，它将列出正在合并的层的名称。
- 您只能合并相邻的层。
- 您可以垂直或水平合并层。
永久性墙饰条和洞口

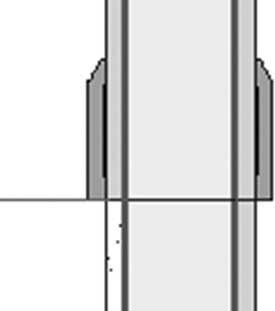

- 要添加如下所示的永久性墙饰条或洞口，请尝试以下操作：
- 确保已载入所需的轮廓。
-
单击
墙饰条（Sweeps）按钮，将打开如下所示的对话框：
- 单击
添加（Add）按钮以添加轮廓并指定材质。然后设置距底部或顶部的距离、内部或外部侧面以及距该侧面的偏移。单击翻转复选框打开，以将轮廓上下翻转。
练习 22-2 创建垂直复合墙
- 启动 Revit 2025。
-
打开文件
Exercise 22-2.rvt。 - 转到三维视图，选择其中一面墙。单击编辑类型，找到结构，然后单击编辑。
- 在编辑部件对话框中，将样例高度更改为 3600mm（12'-0"）
-
单击
预览（Preview）按钮，将视图设置为剖面：修改类型属性（Section: Modify type attributes）选项。 -

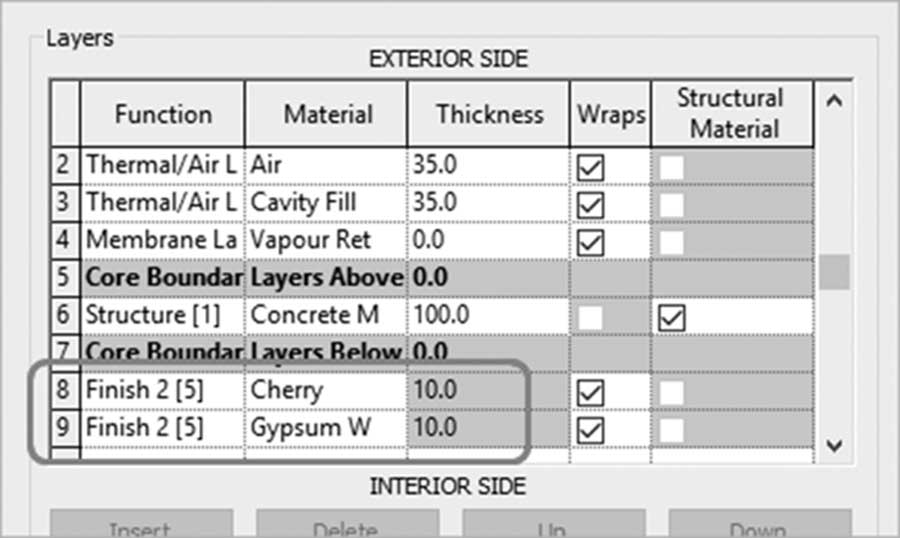

在第 8 层下方添加一个新层，将其设置为面层 2 并为其指定材质
樱桃木（Cherry）。不要设置厚度。 - 单击拆分区域按钮，在高度 = 1200mm（4'-0"）处拆分石膏墙板层（放大，确保薄层中有一条小的水平线）。检查该层的厚度是否变为可变。
- 选择第 9 行（新材质）。单击指定层按钮，选择下方的拆分。
- 单击修改按钮以确保下部变为不同的材质。此外，检查两种材质是否具有只读厚度值。
-
单击
墙饰条（Sweeps）按钮。 -
单击

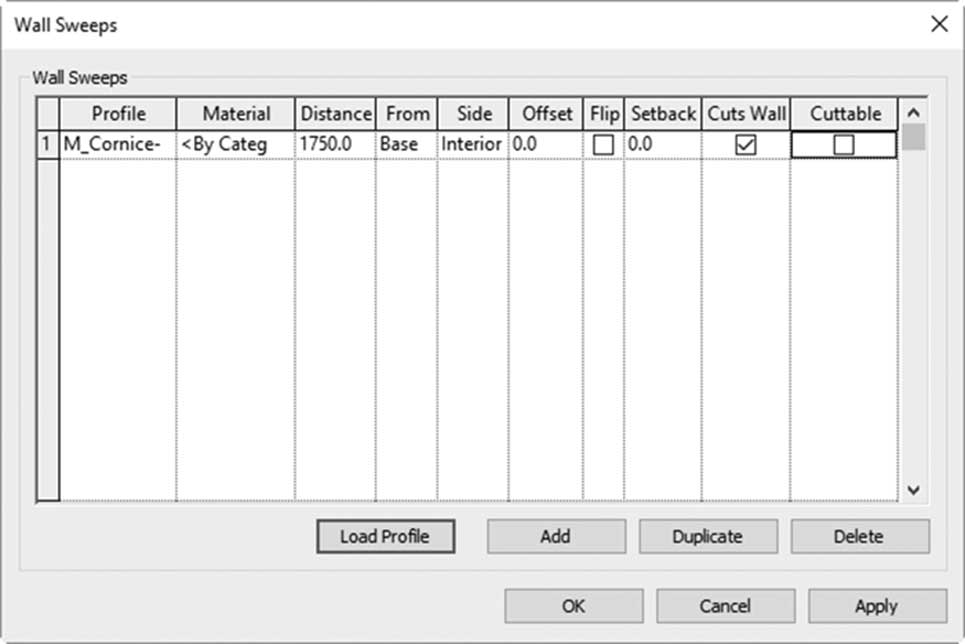

添加（Add）按钮，使用以下信息设置一个墙饰条：
a. 轮廓：M_Cornice-Metal Panel : 500 × 750 mm（Cornice-Metal Panel : 20" × 30"）
b. 距离：1950 mm（6'-6"）
c. 自：底部
d. 侧面：内部
- 单击两次确定。将视觉样式设置为着色，并从不同角度查看模型。
- 转到标高 1，在其中一面墙中创建墙剖面，并理解它。
- 保存并关闭项目。
