渲染和灯光

模型中的灯光在“渲染”命令中称为人造光。
在进行任何渲染之前，请确保打开光源。为此，请执行以下操作：
- 键入 VG 或 VV 以打开“可见性/图形替换”对话框。

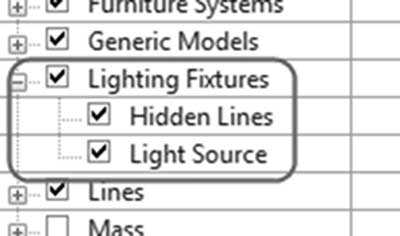

- 使用“模型类别”选项卡，展开“照明设备”并选择“光源”选项：

设置灯光组

对于室内渲染，为了显著节省渲染时间，请仅为正在处理的房间创建灯光组。
要创建灯光组，请尝试以下操作：
- 打开包含要分组的灯光的天花板平面视图。
- 选择其中一个灯光。

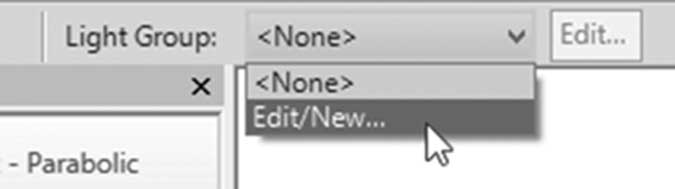

- 在选项栏中，找到“灯光组”下拉列表，然后选择现有组，或选择“编辑/新建”选项以创建新组：

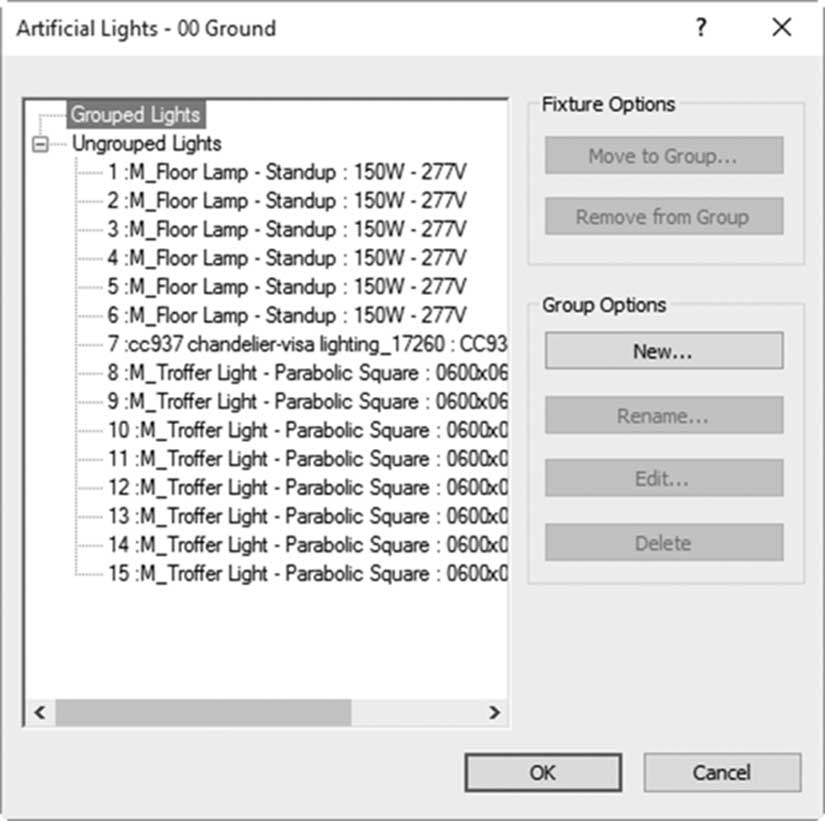

如果选择“编辑/新建...”，您将看到以下对话框：

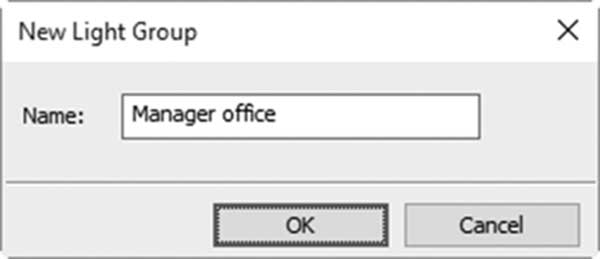

单击新建按钮以创建并命名新的灯光组；您将看到以下对话框。输入名称并单击“确定”：

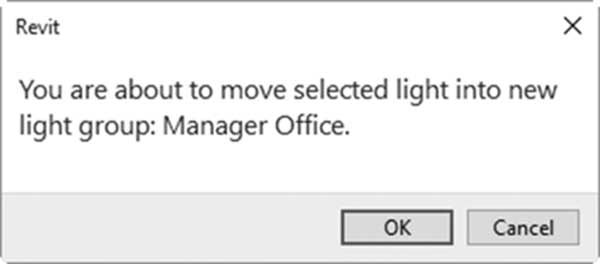

选择其他灯光，然后从选项栏中选择新创建的组；您将看到以下警告：

单击“确定”接受。
要激活灯光组，请启动 渲染（Render） 命令，在“照明”下，选择提到人造光的方案。“人造光”按钮将启用；单击它并打开您的灯光组，关闭未分组的灯光。

添加树木和人物

要使场景更加生动，您可以：
添加树木；Revit 配备了多种类型的落叶树和针叶树。
添加专为渲染创建的人物构件（可在库中的“配景”下找到）。在平面中，人物显示为一个点，指示其面向的方向。在三维视图中，它们显示为轮廓。在渲染或真实视觉样式中，它们将按其创建时的样子显示。
插入配景构件后，请执行以下步骤：

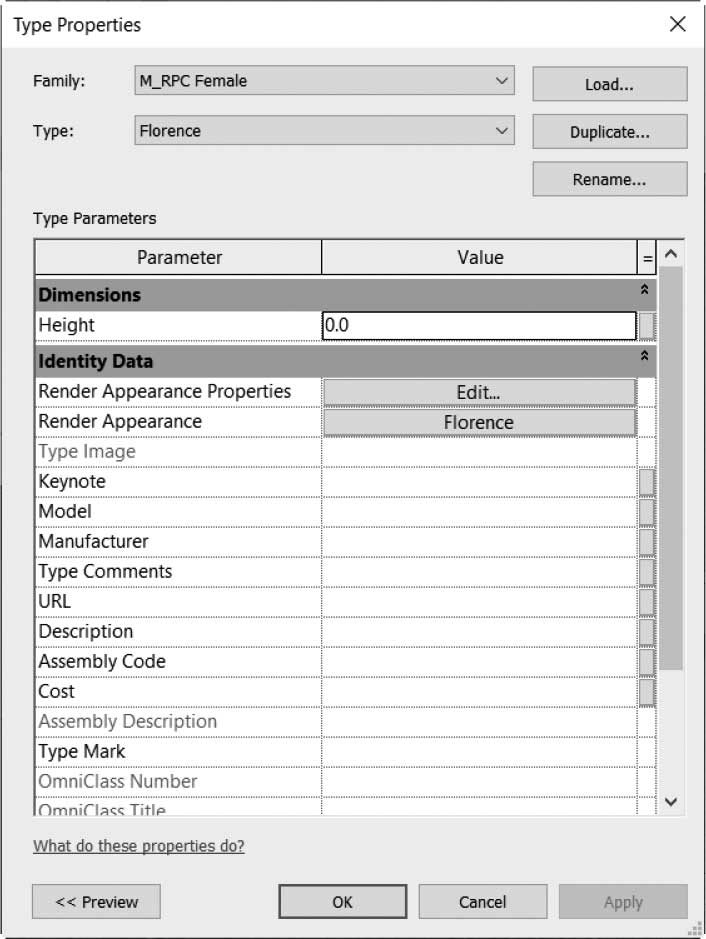

- 选择它，单击“编辑类型”（在下面的示例中，选择了女性配景），您将看到以下对话框：

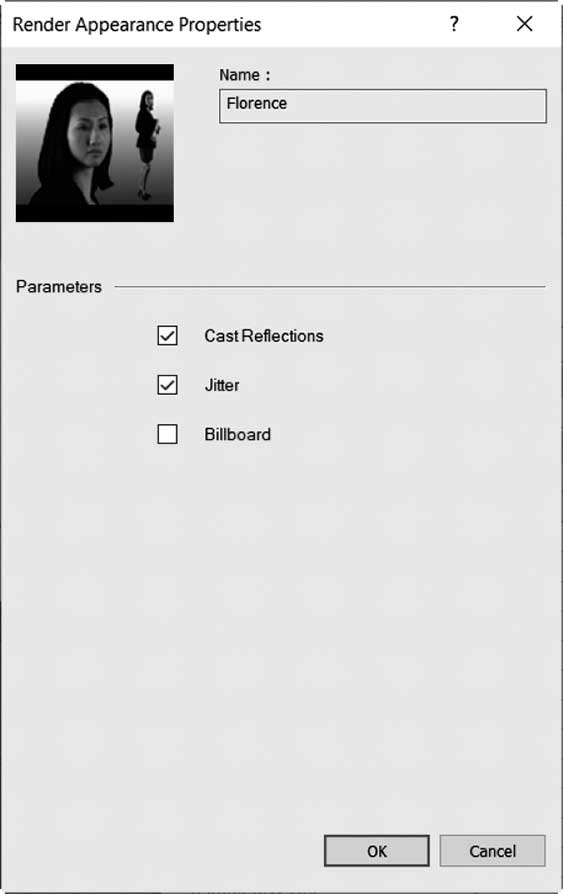

单击渲染外观特性旁边的“编辑”按钮，您将看到以下内容：

如果您决定在漫游中使用配景人物，您可以控制是否要在其他表面上投射反射。对于抖动，控制漫游中帧之间的过渡，如果打开它，过渡将更平滑。最后，如果选择打开“布告板”，这意味着当相机移动时，配景将始终面向相机。
以上选项仅适用于人物，对于交通工具，您将控制车辆的颜色。

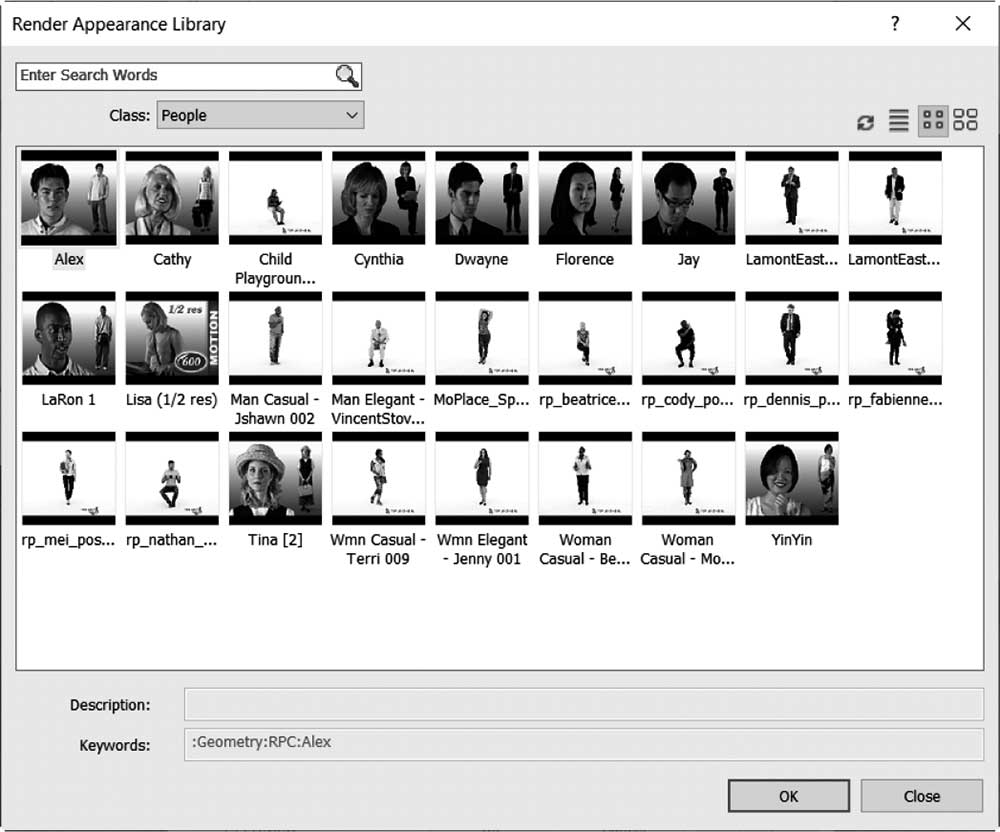

单击渲染外观旁边的按钮，您将看到以下内容：

从“类别”下拉列表中，选择所需的类别，然后选择要使用的所需形状，单击“确定”结束选项。

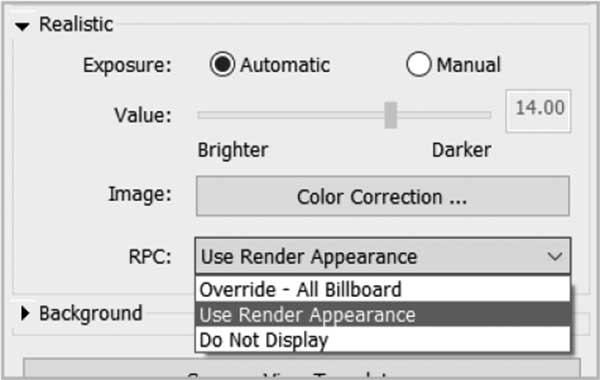

- 单击“视觉样式”，然后选择第一个选项“图形显示选项”，选择“真实”，您将看到以下内容：

单击 RPC 下拉列表，然后选择以下选项之一：
- 替代 – 全部布告板，这意味着所有配景图元都将成为布告板，当相机移动时始终面向相机。
- 使用渲染外观，这意味着如果您进行渲染，所有配景将使用原始设置。
- 不显示，配景将在渲染时消失。

练习 13-4 在 Revit 中渲染

启动 Revit 2025。
打开文件 Exercise 13-4.rvt。

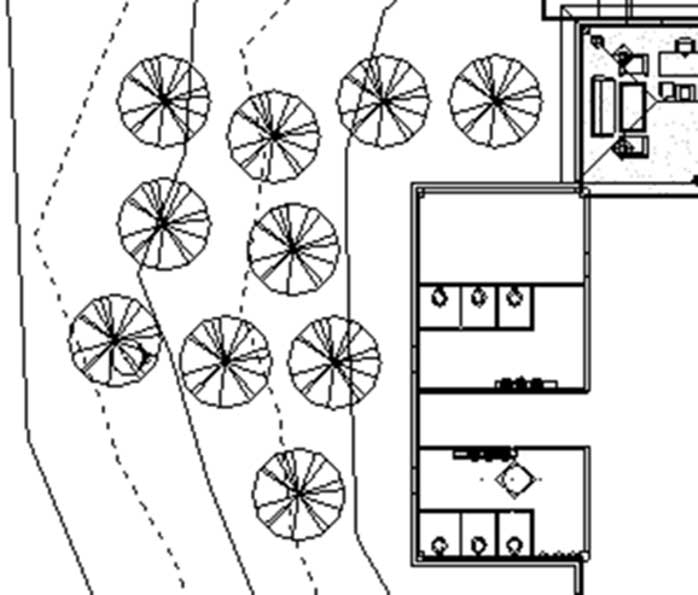

转到场地楼层平面，并添加 M_RPC Tree - Fall.rfa American Beech 6 米（RPC Tree - Fall.rfa American Beech 20'）树木，如下所示：

使用库中的“配景”文件夹，添加 M_RPC Beetle（RPC Beetle），并添加到右侧入口附近，将“从主体偏移”设置为 -1000（-3'-4"）
转到三维视图并使用真实视觉样式。
选择添加的汽车，单击“编辑类型”，复制，并将新汽车命名为：My_Car，从“渲染外观”中选择类别 = 汽车，然后选择 Honda CR-V SUV 2017，单击“确定”。选择“渲染外观特性编辑”，将车漆设置为绿色，单击“确定”两次。移动汽车，使其不会撞到墙。
转到 00 Ground 天花板平面并缩放到左上角的办公室。创建一组灯光并将其命名为 Manager Office，然后将十二盏灯添加到其中。
转到 00 Ground 楼层平面，并将三盏落地灯添加到同一组中。
使用库中的“配景”文件夹，添加 M_RPC Female.rfa（RPC Female.rfa）和 M_RPC Male.rfa（RPC Male.rfa），并添加一些女性和男性站在主桌周围（如果需要，重新调整方向）。
使用与上述相同的技术，更改其中一个男性配景的渲染外观。
转到“可见性/图形”对话框并打开光源。
转到三维视图下的 Curtain Wall 视图，打开阴影，使用 Autodesk Raytracer、中等、仅外部太阳和天空：极少云进行渲染。
使用“保存到项目”，将渲染图像以名称 Curtain Wall – Exterior 保存到项目中。
转到三维视图下的 Manager Office 视图，打开阴影，使用 Autodesk Raytracer、中等、内部太阳和人造光进行渲染，并仅选择名为 Manager Office 的灯光组。
使用“保存到项目”，将渲染图像以名称 Manager Office Rendered 保存到项目中。将图像以相同名称导出到您的练习文件夹中。
保存并关闭文件。
