通过拉伸创建屋顶

通过拉伸创建屋顶

  • 通过拉伸创建屋顶允许您为屋顶或入口遮篷创建不规则形状。
  • 在其中一个立面侧绘制一个开放轮廓,然后 Revit 将垂直于您所在的视图进行拉伸。
  • 您可以控制拉伸的实际长度。
  • 您可以使用一个名为垂直的工具来创建类似于井道的形状。
  • 但由于我们将在立面视图中工作,而立面视图比较棘手,我们将使用参照平面。

参照平面

  • 参照平面将帮助您指定工作平面。
  • 尝试以下操作:

    • 转到其中一个楼层平面视图。

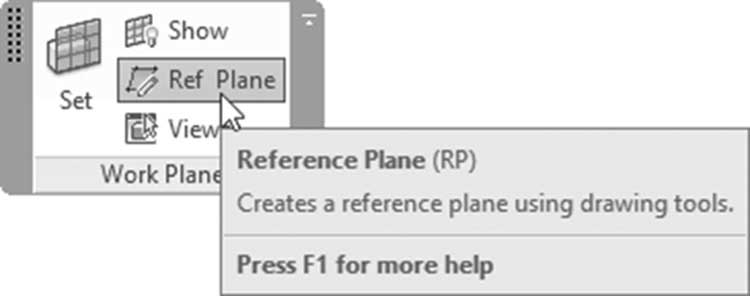

    • 转到建筑选项卡,找到工作平面面板,然后单击参照平面按钮:

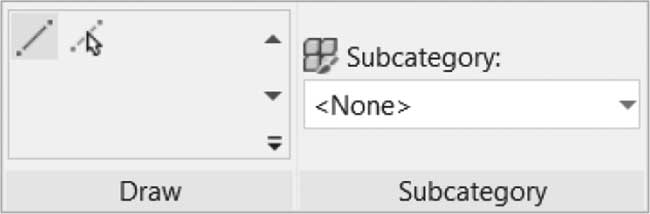

  • 上下文选项卡显示为:

  • 选项栏将显示为以下内容:

  • 您可以绘制线或拾取线,带或不带偏移。

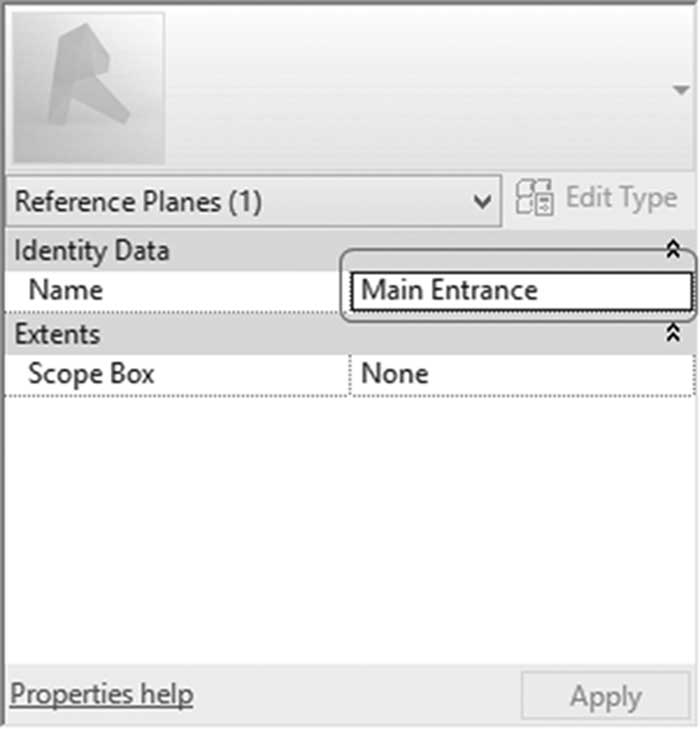

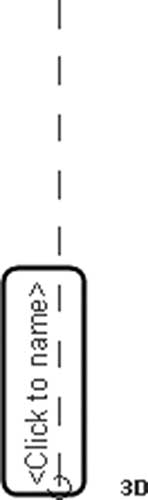

  • 单击"单击以命名"为参照平面指定适当的名称,或使用特性选项板:


  • 最终产品将类似于以下内容:

  • 要通过拉伸创建屋顶,请执行以下操作:

    • 转到您想要创建拉伸的立面视图。

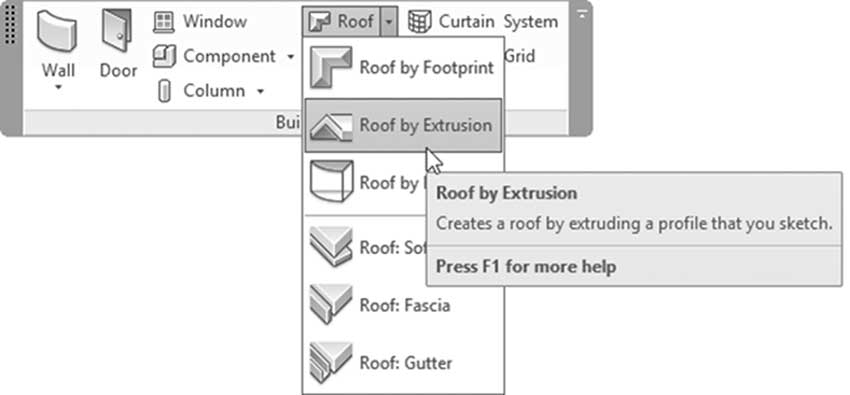

    • 转到建筑选项卡,找到构建面板,单击屋顶按钮的下拉列表,然后选择通过拉伸创建屋顶按钮:

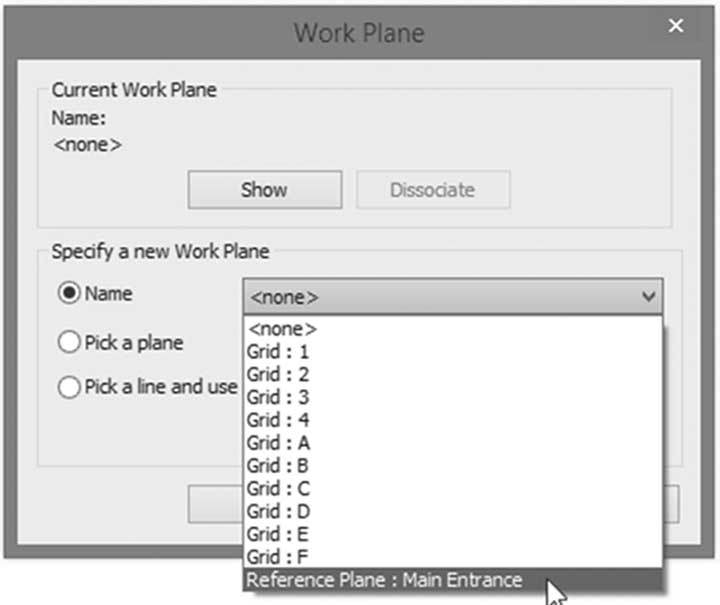

  • 由于我们在立面视图中工作,Revit 将显示工作平面对话框:

  • 使用三种可用方法之一。第一种是按名称指定(这是上一张图片中的方法);如果您已经创建并命名了参照平面,您将在列表末尾看到它。第二种方法是拾取一个平面,例如通过选择一面墙。最后,用户可以拾取一条线并使用其草图所在的工作平面。

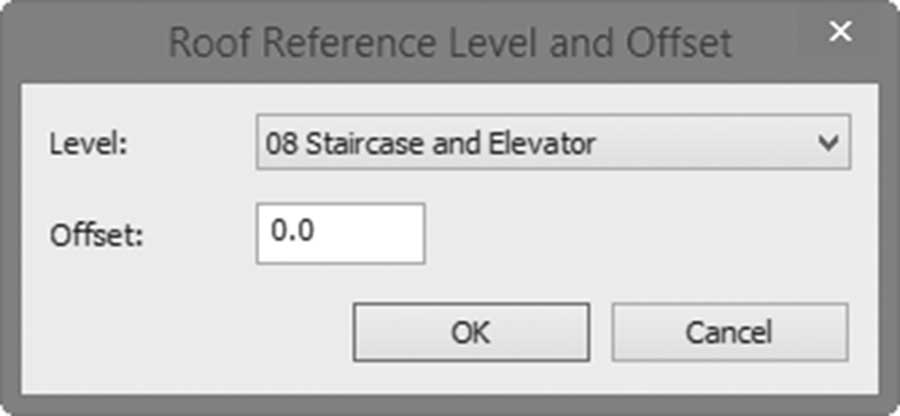

  • 完成后,单击确定,您将看到以下对话框:

  • 指定您的屋顶不应超过的标高(它将显示为绿色虚线),带或不带偏移值(这只是一个参考线;如果需要,您可以超过它)。

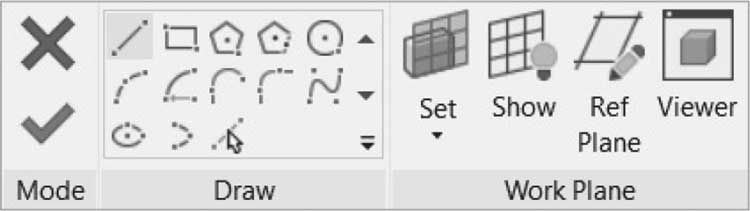

  • 上下文选项卡将类似于以下内容:

  • 使用任何绘制工具绘制要拉伸的开放形状。
  • 使用参照平面创建额外的平面以精确绘制您的轮廓。
  • 您将看到以下内容:

  • 如果您对轮廓满意,单击 (✓) 结束命令。

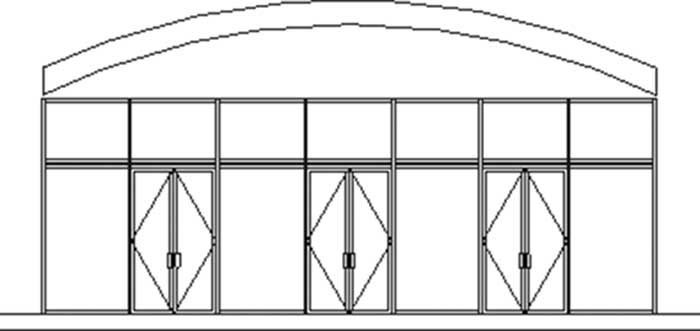

  • 这将是最终产品:

  • 转到场地视图(此视图非常特殊,无论建筑构件在哪个标高创建,您都可以看到其所有细节)。
  • 您将看到屋顶;单击它以显示起点和终点处的两个控制柄,并移动两者以获得所需结果。它将类似于以下内容:

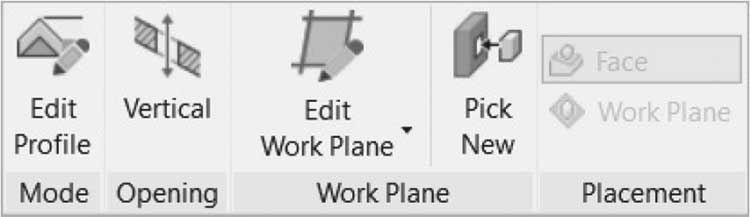

  • 当您选择屋顶时,将出现以下上下文选项卡:

  • 垂直选项将在屋顶中创建一个洞口。当您创建外部遮篷时,这是一个非常好的工具,可以清理建筑内部的部件。

注意

有一种特殊的窗类型称为天窗,可以插入任何屋顶中,即使它是倾斜的甚至是波浪形的。

  • 您可以在窗命令中从载入族加载它。

练习 8-2 通过拉伸创建屋顶

  1. 启动 Revit 2025。
  2. 打开文件 Exercise 8-2.rvt。
  3. 转到 00 Ground 楼层平面。
  4. 缩放到北入口。

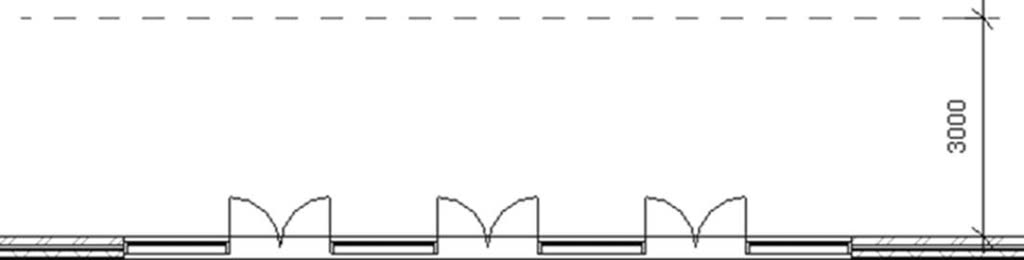

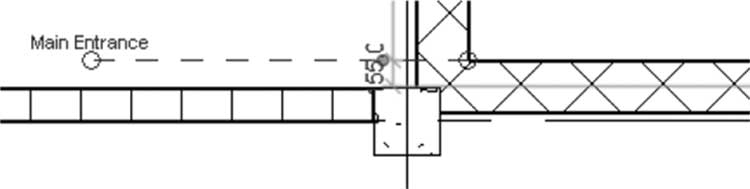

  5. 创建如下图所示的参照平面,并将其命名为 Main Entrance。将其放置在距墙边缘 3000mm (10'-0") 处:

  1. 转到北立面。
  2. 缩放到主入口。
  3. 启动通过拉伸创建屋顶命令。
  4. 当工作平面对话框出现时,单击名称选项,然后从列表中选择 Main Entrance。指定 01 First 作为您的屋顶参照标高,偏移 = 0。
  5. 绘制以下轮廓,注意以下事项:

a. 在通过拉伸创建屋顶命令中,绘制三个参照平面:两个垂直的与店面左右边缘齐平,水平的位于店面顶部边缘上方 500mm (0'-20") 处。

b. 使用起点-终点-半径绘制弧。

c. 从左到右绘制弧,拾取左点和右点。要指定半径,向上移动鼠标直到它触及一层标高,然后单击。按两次 Esc 键退出绘制模式,选择弧,并指定角度为 80°。

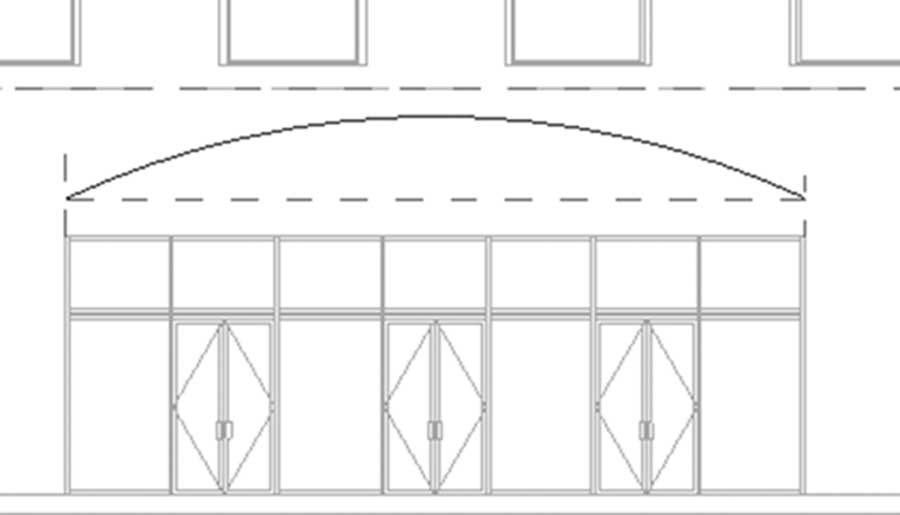

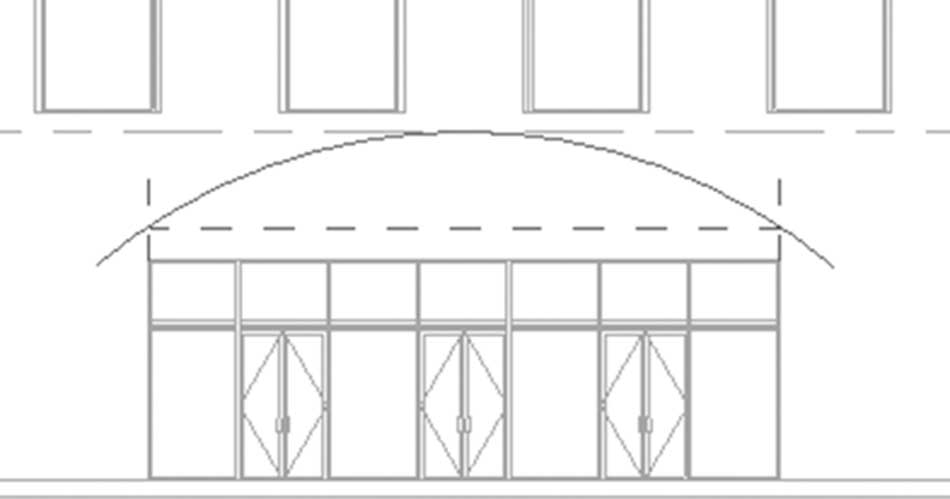

d. 您应该收到以下内容:

  1. 从特性中,选择族为 Outer Shade,然后单击 (✓) 结束命令。
  2. 转到楼层平面中的场地视图。

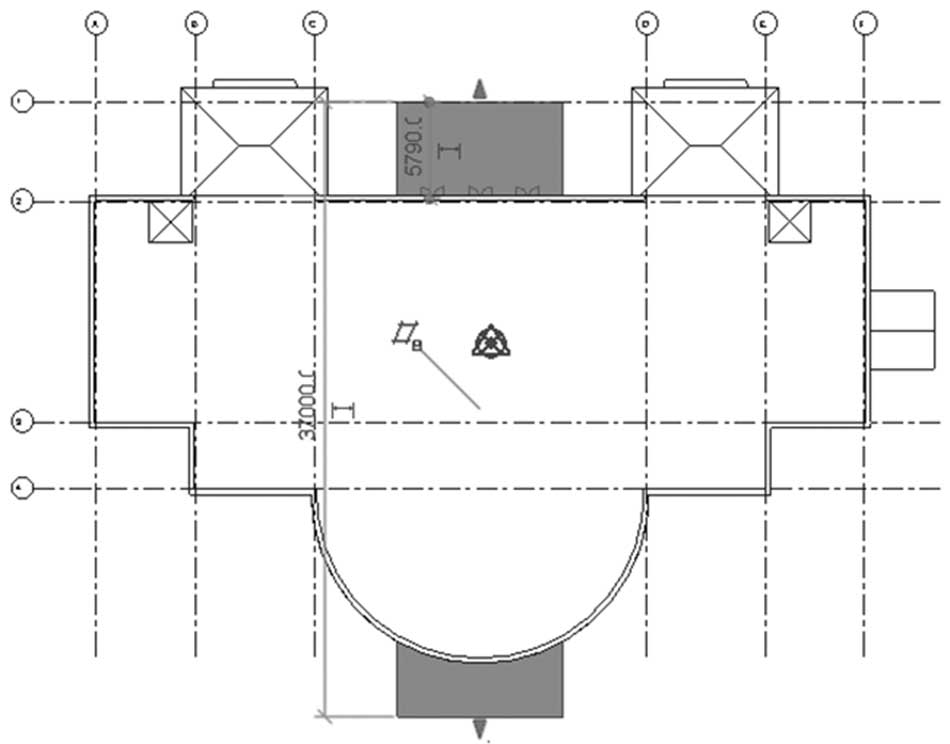

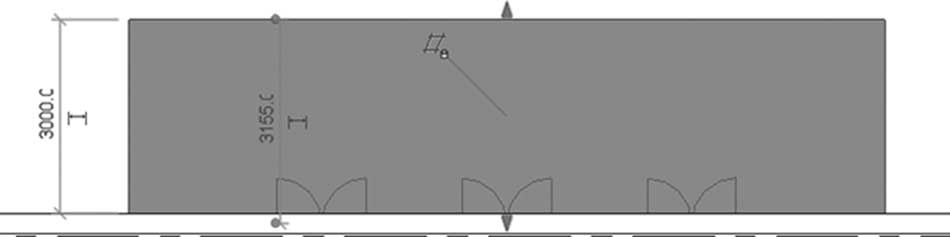

  3. 从南侧,您可以看到屋顶的边缘。选择它并移动它,使其显示为以下内容:

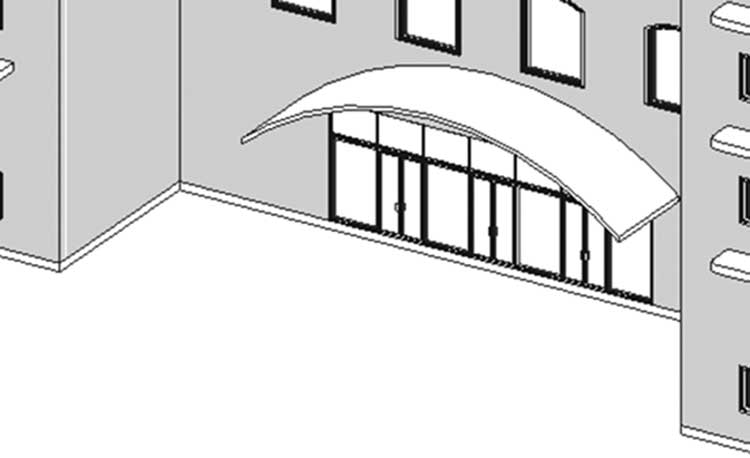

  1. 转到三维视图并查看您的模型;您应该得到以下结果:

  1. 转到 Roof 楼层平面,在底图下,设置范围: 基准标高 = 无。

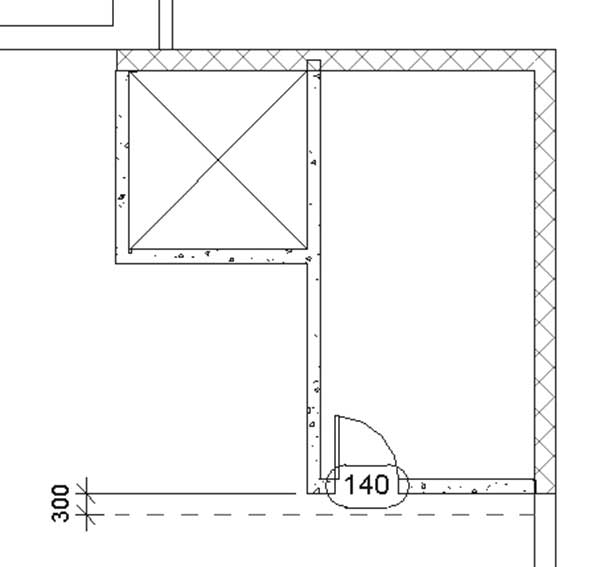

  2. 创建如下图所示的参照平面,并将其命名为 Staircase End。将其放置在距承载门的外墙面 300 mm (1'-00") 处:

  1. 转到南立面并缩放到屋顶上的楼梯和电梯墙。
  2. 启动通过拉伸创建屋顶命令。
  3. 选择名称,然后选择 Staircase End,然后选择 08 Staircase and Elevator 标高,偏移 = 3000 (10'-0")。

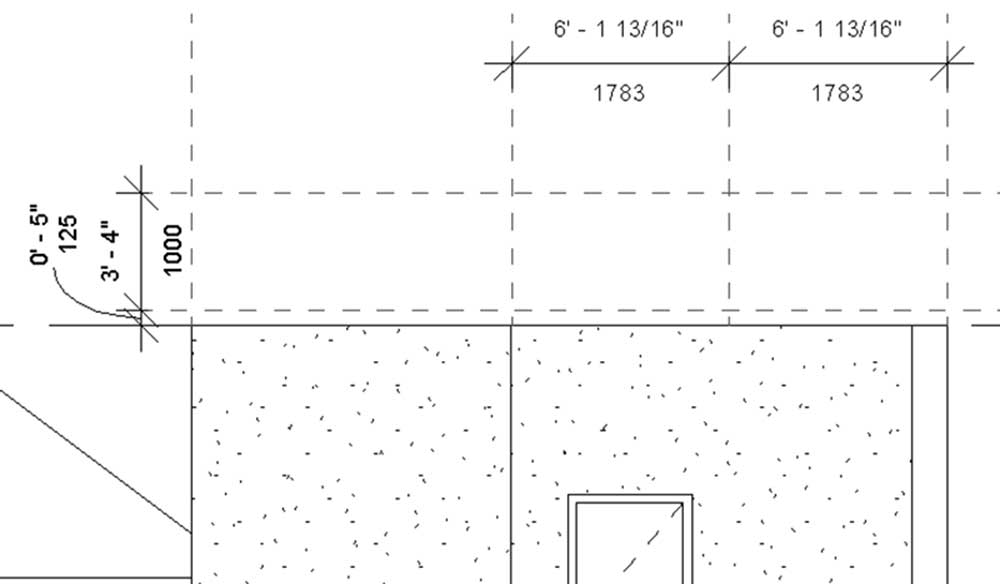

  4. 使用通过拉伸创建屋顶命令中的参照平面命令,在楼梯和电梯上方创建以下参照平面:

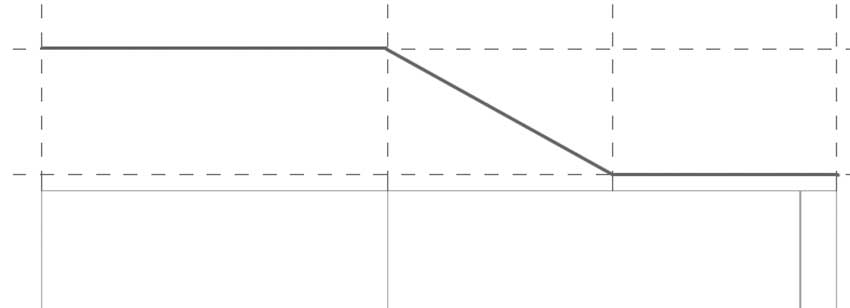

  1. 现在绘制如下图所示的轮廓:

  1. 选择屋顶族 = Generic – 125mm (Generic – 5")。

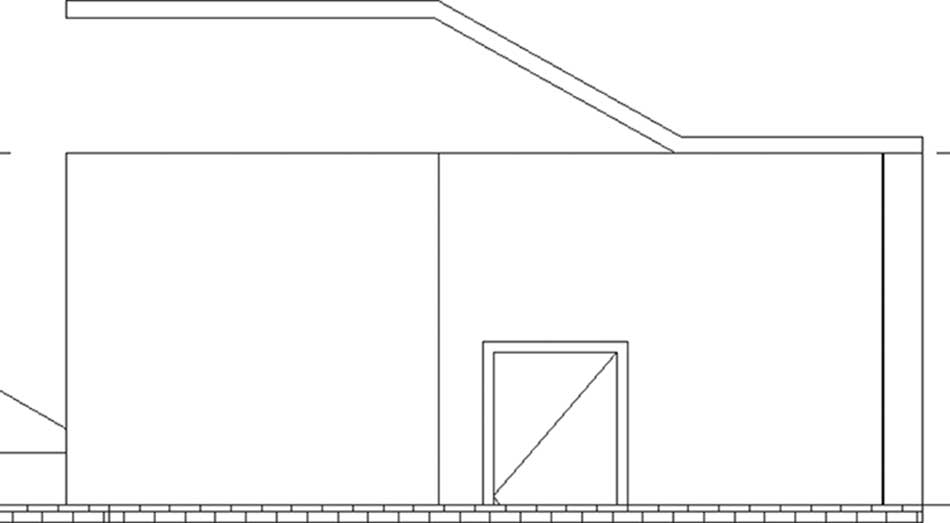

  2. 单击 (✓) 结束命令。这是最终产品。

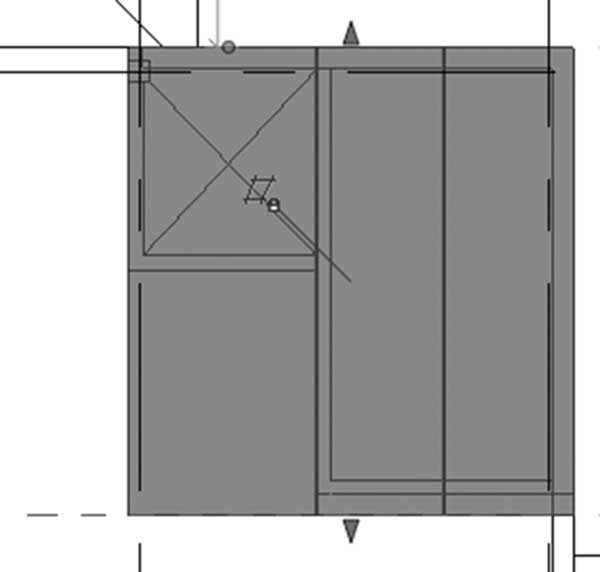

  1. 转到场地视图,修正屋顶,使其从顶部与主墙的外边缘对齐,从底部与参照平面对齐,如下图所示:

  1. 转到三维视图并将所有墙附着到这个新建的屋顶。对于北外墙,使用编辑轮廓命令。
  2. 转到场地视图。将视觉样式更改为线框。

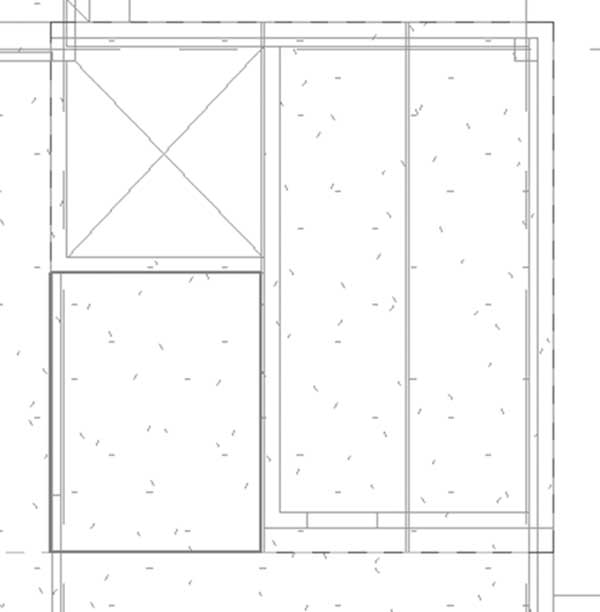

  3. 从上下文选项卡中选择新屋顶,单击垂直并绘制一个矩形以移除楼梯和电梯之间的部分,如下图所示:

  1. 单击 (✓) 结束命令。
  2. 加载窗族 M_Skylight-Flat.rfa (Skylight-Flat.rfa)。
  3. 选择尺寸 = 1200 × 900 (48" × 36") 并按下图放置:

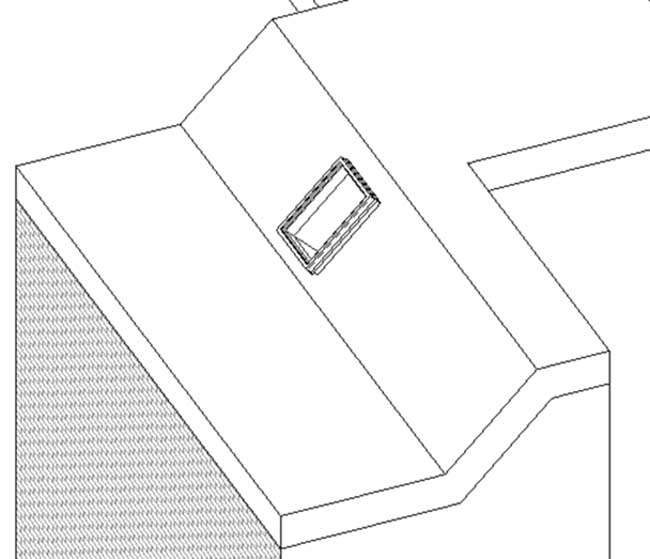

  1. 转到三维视图并从不同角度查看您的模型。
  2. 保存并关闭文件。
