设计选项

设计选项

  • 设计选项允许您为模型创建多种布局。
  • 为您的客户提供多种内墙设计、多种屋顶设计等。
  • 您需要创建一个设计选项集,并在其下包含所需的设计选项。

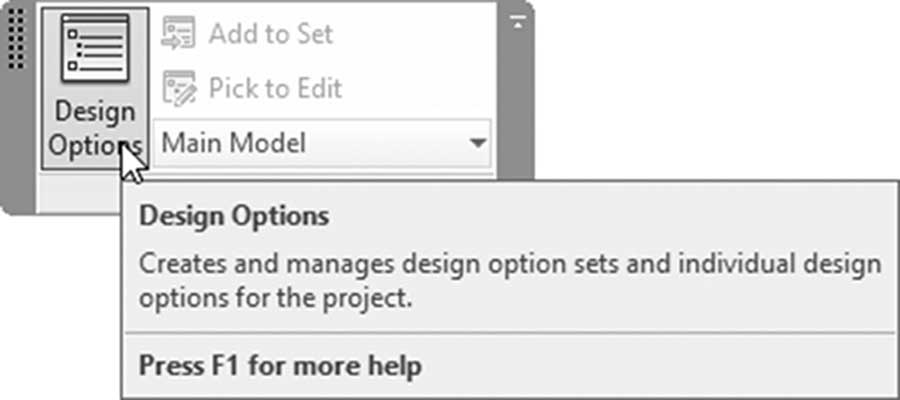

  • 要启动“设计选项”命令,请转到 管理 选项卡,找到 设计选项 面板,然后单击 设计选项 按钮:

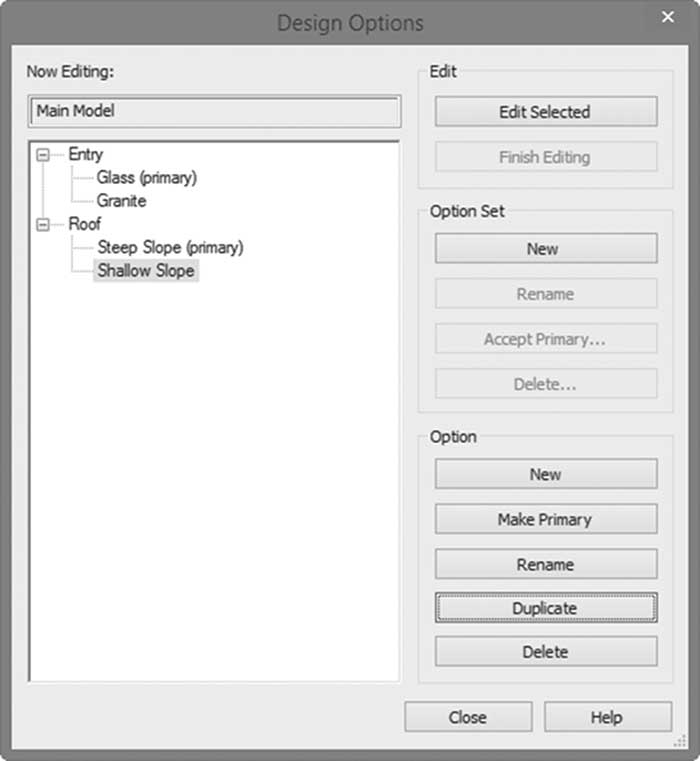

  • 主模型——如下所示——是模型中不受选项影响的部分。创建选项集,然后为每个集添加多个选项,如下所示:

如何设置设计选项

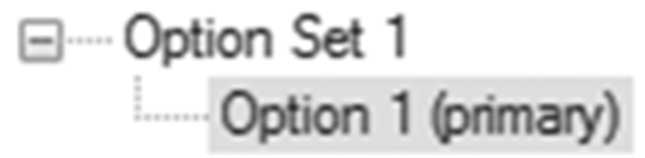

  • 在“选项集”下,单击 新建 按钮。将创建一个名为“选项集 1”的选项集,以及一个匹配的选项,如下所示:

  • 使用“选项集”下的 重命名 按钮重命名默认名称。
  • 单击“选项 1(主选项)”并使用“选项”下的 重命名 按钮重命名它。
  • 您可以根据需要创建任意数量的选项集/选项。
  • 完成后,关闭对话框。

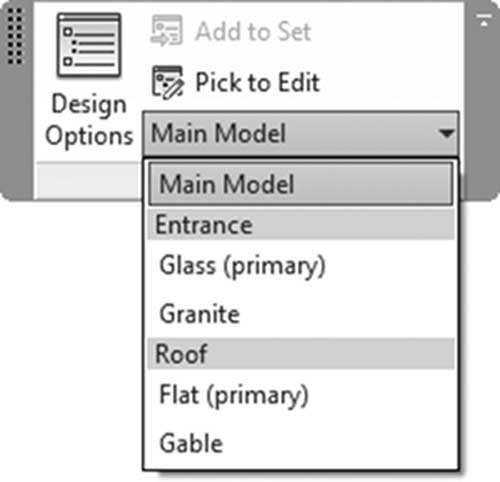

  • 使用 管理 选项卡或状态栏设置当前设计选项,如下所示:


如何将现有图元添加到设计选项

  • 通常您在定义设计选项后开始添加图元,但如果您的模型中已有图元,并且您想将它们添加到设计选项中,该怎么办?首先,您必须在激活设计选项之前选择图元。请执行以下操作:
  • 确保主模型是活动设计选项。
  • 选择要添加到设计选项中的图元。
  • 选择要添加到设计选项中的图元。

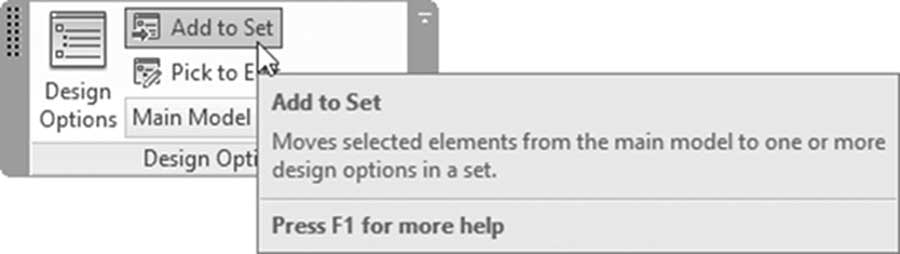

  • 转到 管理 选项卡,找到 设计选项 面板,然后单击 添加到集 按钮:

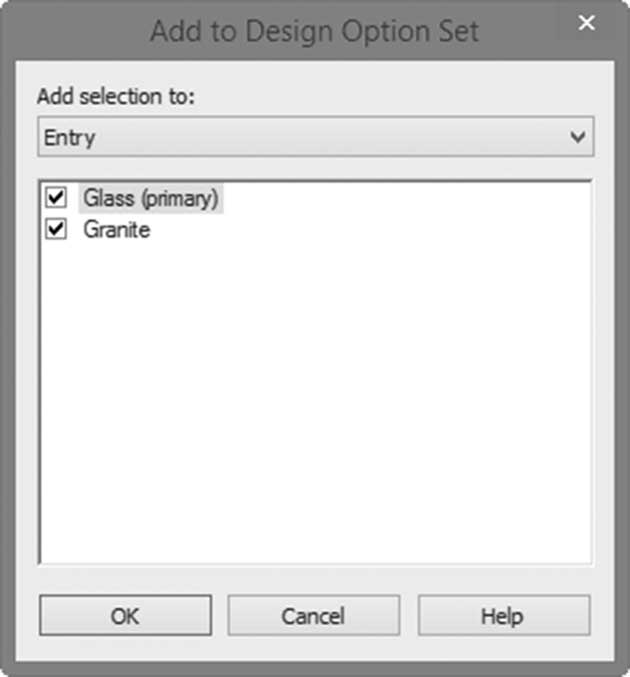

  • 将显示 添加到设计选项集 对话框。从 添加选择到 下拉列表中,选择设计选项集。然后选择选项,如下所示:

  • 完成后,单击“确定”。图元将添加到选项中,并且不会在主模型中被修改。

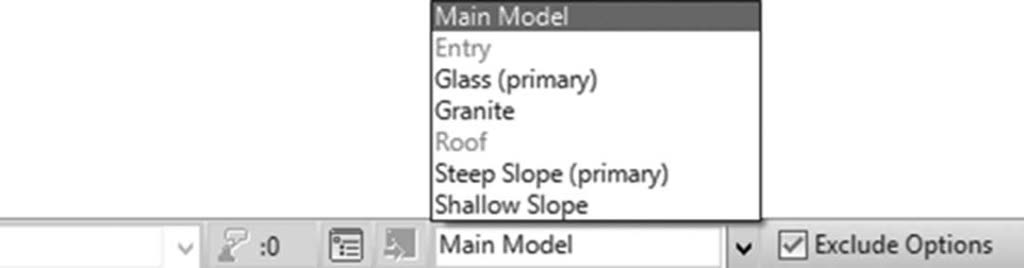

  • 在典型视图中,仅显示主设计选项中的图元,但无法选择它们。要选择这些图元,请在选择之前关闭状态栏中的 排除选项 复选框:

如何将新图元添加到设计选项

  • 要将新图元添加到设计选项,请尝试以下操作:

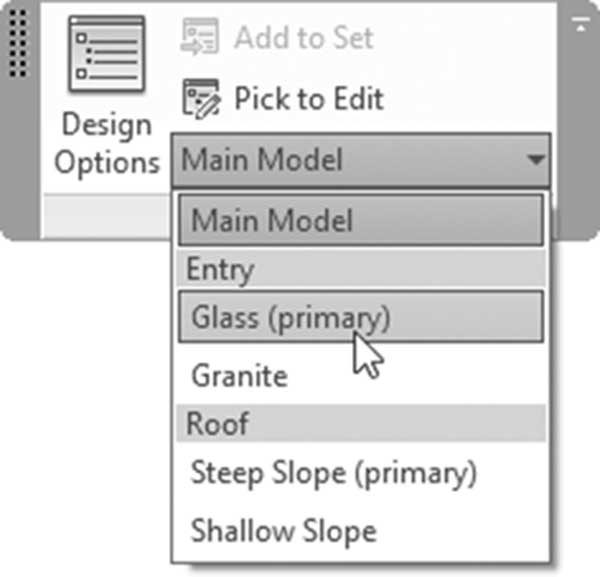

    • 将所需的设计选项设置为当前选项,如下所示:

  • 主模型图元将灰显,但新图元将以黑色显示。
  • 根据需要添加或修改图元。
  • 最后,将活动设计选项设置为主模型。

如何查看设计选项

  • 展示设计选项的最佳方式是创建视图,并在单独的视图中显示每个设计选项。
  • 要实现此目的,请尝试以下操作:

    • 创建一个视图(楼层平面、立面、剖面或三维视图)。
    • 启动“可见性/图形”对话框。

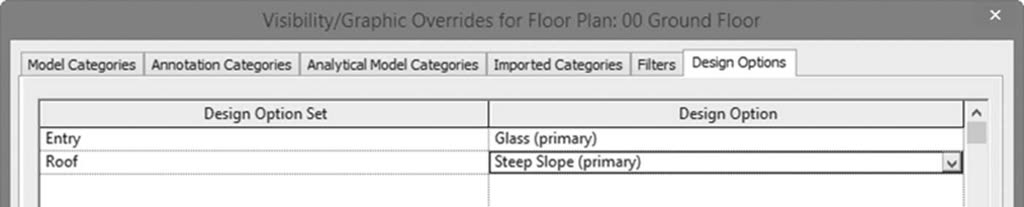

    • 转到“设计选项”选项卡,您将看到之前创建的设计选项集。使用每个设计选项集的下拉列表,选择所需的设计选项。默认值为 <自动>,这意味着使用主选项:

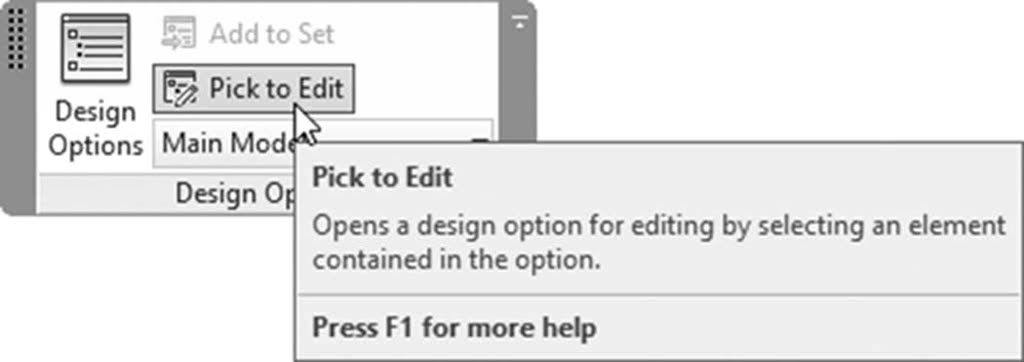

  • 单击 拾取以编辑 按钮,通过选择选项中包含的图元来打开设计选项。转到 管理 选项卡,找到 设计选项 面板,然后单击 拾取以编辑 按钮:

删除设计选项

  • 一旦您向客户展示了设计选项并就其中一个达成一致,您就可以删除项目中的所有其他选项。
  • 要实现此目的,请尝试以下操作:

    • 将主模型设置为活动设计选项。
    • 打开“设计选项”对话框。
    • 选择要保留的选项,然后单击 设为主选项 按钮。
    • 选择选项集,然后单击 接受主选项 按钮。

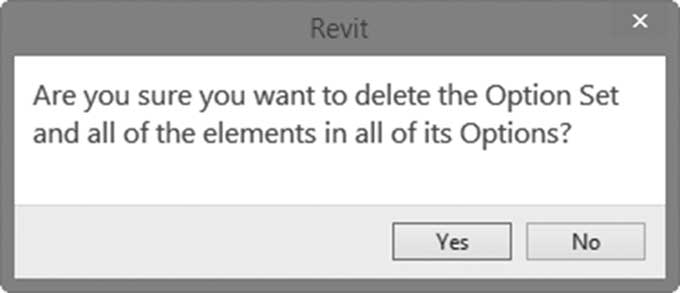

    • 将打开一个警告框,如下所示,警告您所有次选项都将被删除。如果确定,请单击“是”:

  • 如果存在与已删除选项关联的视图,Revit 将要求您删除关联的视图。
  • 关闭“设计选项”对话框。

练习 15-2 设计选项

  1. 启动 Revit 2025。
  2. 打开文件 Exercise 15-2.rvt。
  3. 转到标高 1 楼层平面视图。
  4. 启动“设计选项”命令。

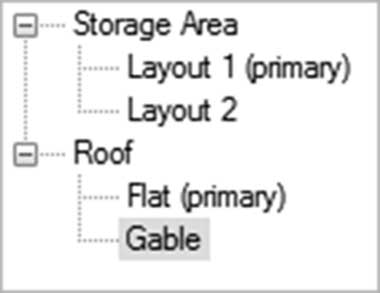

  5. 在“设计选项”对话框中,创建以下选项集和选项,如下所示。完成后,单击“关闭”按钮:

  1. 从“储藏区”集中选择“布局 1”。模型的其余部分会发生什么? ___(灰显)

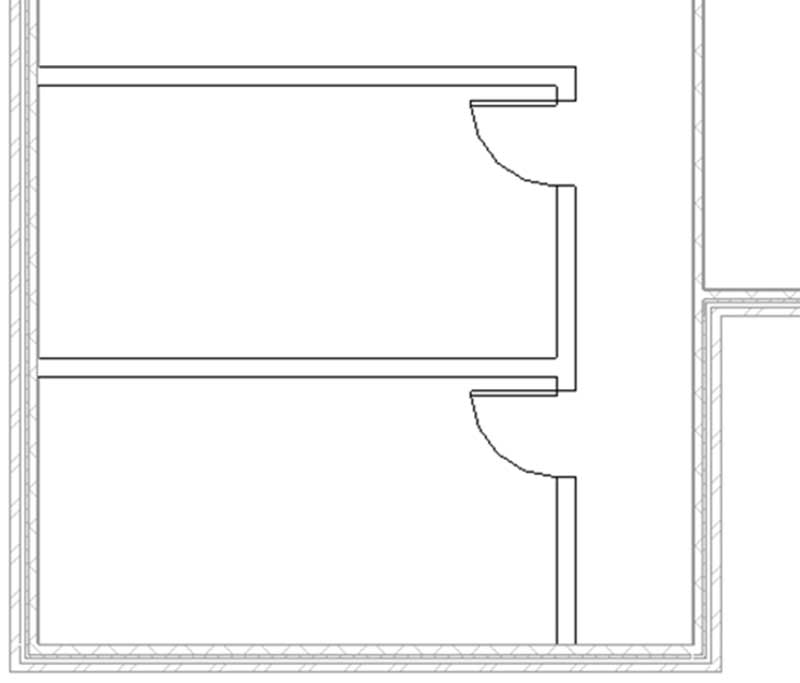

  2. 放大到建筑的左下部分,启动“墙”命令,选择墙类型“内部 – 砌块 100(常规 8”)”,设置从标高 1 到标高 2 减去 200 (0'-8"),绘制以下墙(墙的确切尺寸不重要),然后输入门:

  1. 从“储藏区”集中选择“布局 2”。
  2. 您会注意到您所做的任何操作都被移除了。

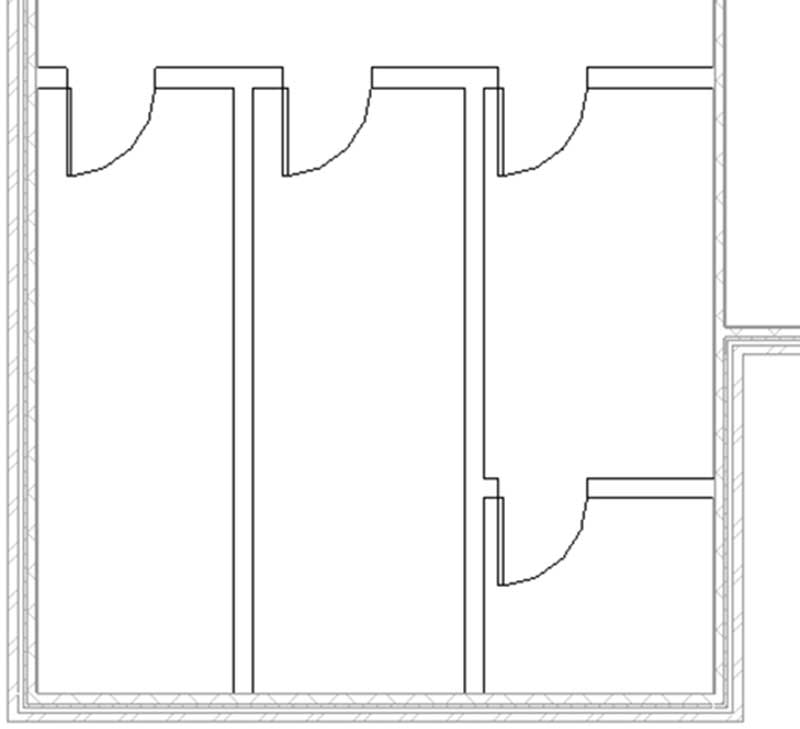

  3. 使用相同的设置绘制以下墙,并添加两扇门,如下所示(墙的确切尺寸不重要):

  1. 现在在“布局 1”和“布局 2”之间切换。
  2. 转到主模型。
  3. 转到标高 2 视图。
  4. 从“屋顶”集中选择“平屋顶”。
  5. 启动“迹线屋顶”命令,关闭“定义坡度”和“延伸到墙核心”。使用“基本屋顶 – 常规 – 125mm(常规 9”)”。
  6. 使用 [Tab] 键选择所有外墙(确保洋红色线位于墙的内边缘)。
  7. 转到“女儿墙”楼层平面视图。
  8. 从“屋顶”集中选择“山墙”。
  9. 启动“迹线屋顶”命令,打开“定义坡度”,并设置悬挑 = 500mm (0'-20");选择外墙的所有外边缘。
  10. 转到三维视图,并在“平屋顶”和“山墙”之间切换。
  11. 创建标高 1 的两个副本,并将它们重命名为“标高 1 – 布局 1”和“标高 1 – 布局 2”。
  12. 转到“标高 1 – 布局 1”,使用“可见性/图形”,转到“设计选项”选项卡,并设置储藏区 = 布局 1。对“标高 1 – 布局 2”执行相同操作。
  13. 创建三维视图的两个副本,将它们重命名为“三维 – 平屋顶”和“三维 – 山墙屋顶”。使用“可见性/图形”,为两个视图设置两个选项。
  14. 保存并关闭文件。
