创建轴网
- 添加轴网将帮助用户尽早设置柱，这也将作为墙位置的参考。
-
您可以使用以下两种方式之一添加轴网：
- 通过绘制
- 通过拾取来自 CAD 导入的现有线
-
要添加新轴网，请使用以下方法：
- 转到所需的楼层平面。

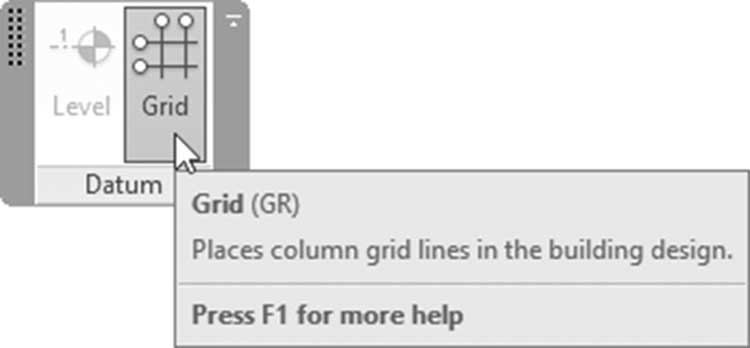

- 转到建筑选项卡，找到基准面板，然后单击轴网按钮：

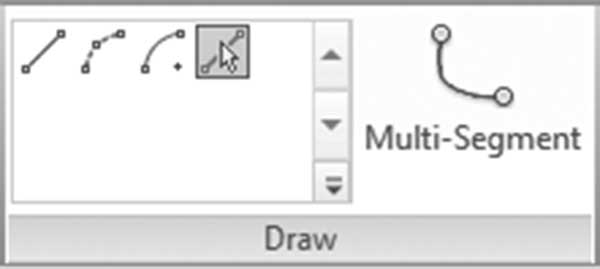

- 在上下文选项卡中，选择以下可用绘制工具之一：
- 在选项栏中，您将看到以下内容：
- 您可以设置偏移值（用于绘制和拾取线），并且可以选择将轴网锁定到现有线。
-
绘制或拾取的第一条线将编号为 1，您可以将其更改为任何其他值（a 或 A 等）；下一条轴网将从该值继续计数。
- 关于轴网的几点说明：
- 默认情况下，轴网标头将使用气泡下方的小圆圈一起移动。
- 您可以使用“添加弯头”工具为轴网气泡添加弯头。
- 添加弯头后，您可以通过移动小的蓝色圆圈来调整它。
- 您可以在两侧或一侧显示气泡。
注意
- 默认情况下，三维视图将包含三维轴网。
- 二维中的所有标高功能同样适用于三维。
