倾斜墙
- 这是每个人都期待的功能。
- 在 Revit 2021 之前，创建倾斜墙的唯一方法是使用体量；这是一个冗长而复杂的过程。
-
这是一个非常直接的方法。执行以下步骤：
- 像往常一样绘制墙。
- 选择所需的墙。

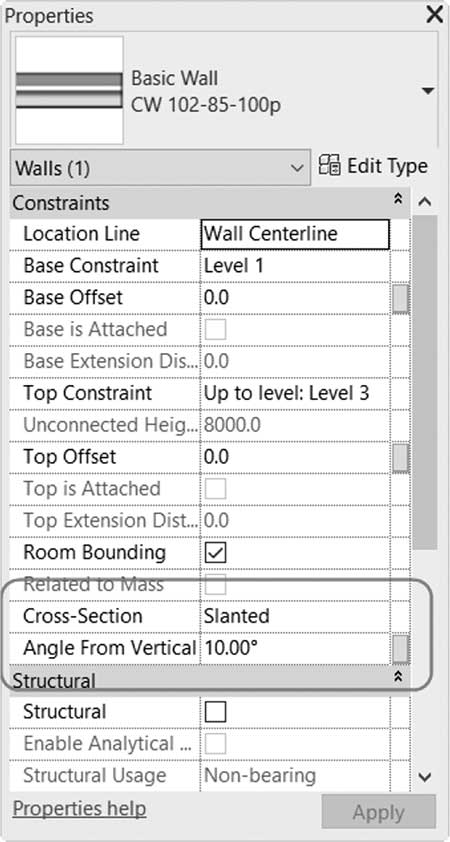

- 使用“特性”，在“约束”下，找到“横截面”，将值从“垂直”更改为“倾斜”。
- 设置“从垂直方向的角度”值，通常正值表示向内，负值表示向外。
- 查看以下图像：
两点之间的捕捉
- 这可以在所有命令中提供帮助，但特别适用于墙的绘制
-
如果您想在两根柱之间的中间距离开始一面新墙，此功能将解决该问题，执行以下操作：
- 启动墙命令
- 要指定第一个点，右键单击，选择“捕捉替代”，选择“两点之间的中点捕捉”选项
- 指定第一个点，指定第二个点，然后指定墙的第一个点
- 完成墙命令
练习 4-4 倾斜墙
- 启动 Revit 2025。
- 打开文件 Exercise 4-4.rvt。
- 您位于 Level 1 楼层平面视图
- 选择右侧的墙，将横截面设置为“倾斜”，并将角度设置为 10°
- 选择左侧的墙，将横截面设置为“倾斜”，并将角度设置为 -10°
- 在三维视图中查看您的模型
- 返回 Level 1 楼层平面
- 单击上方水平墙，右键单击，选择“创建类似实例”，再次右键单击，选择“捕捉替代”，选择“两点之间的中点捕捉”选项
- 指定第一个点为左柱的中点，第二个点为右柱的中点，向下绘制一面 5000mm（16'）的墙
-
按
Enter键结束命令 - 保存并关闭
