放置体量命令

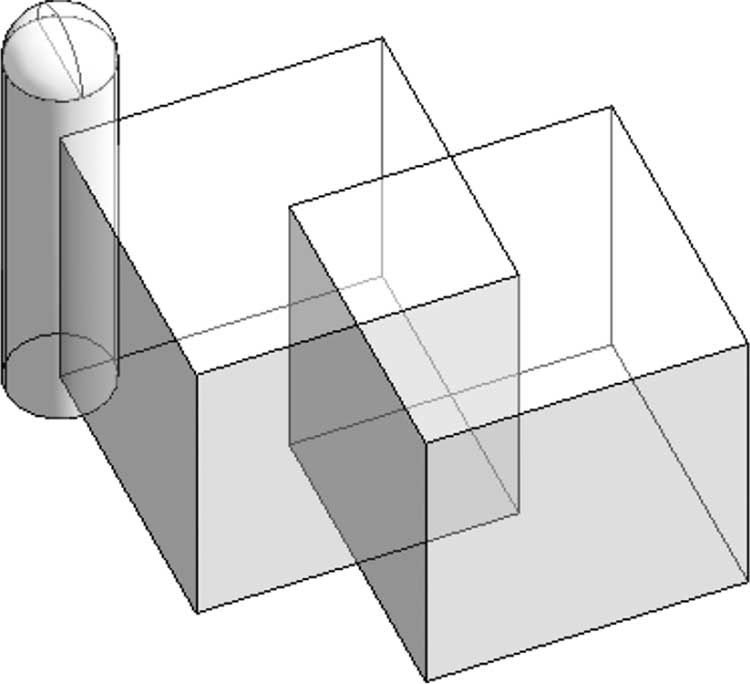

- 这些是 Revit 中包含的预制形状（位于库中的体量文件夹中）。
- 它们包括诸如：长方体、圆柱体、圆锥体、圆顶、山墙等形状。
-
要放置体量图元，请尝试以下操作：

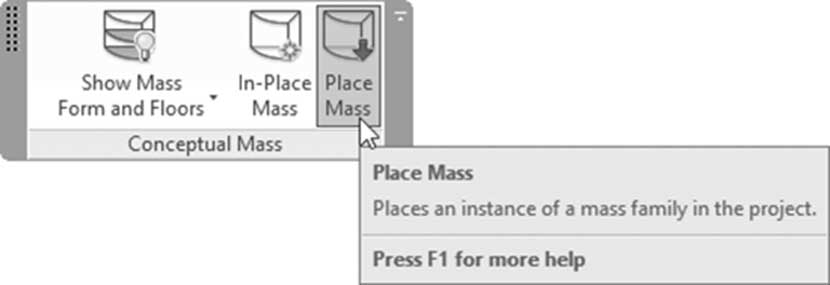

- 转到体量和场地选项卡，找到概念体量面板，然后单击放置体量按钮：

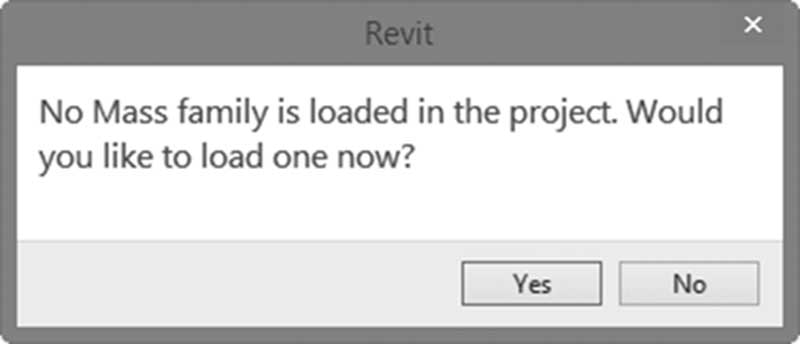

- 通常，您的样板文件中不会加载体量族，因此 Revit 会要求您加载族：
- 转到插入选项卡，找到从库中加载面板，单击加载 Autodesk 族按钮，从左窗格中选择体量，然后加载所需的族

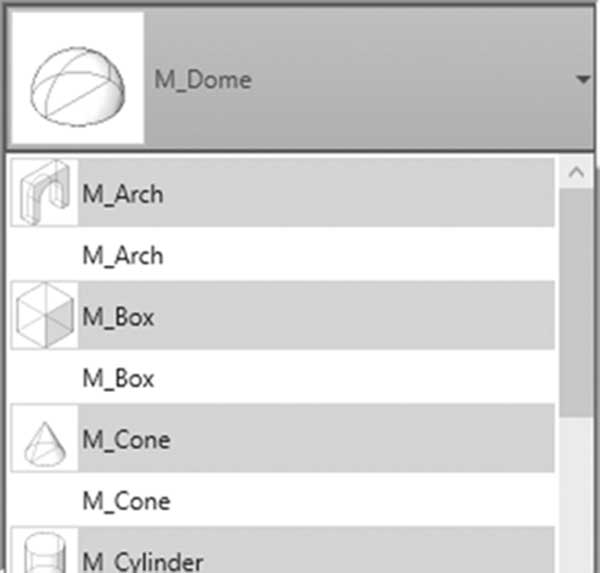

- 使用类型选择器，选择体量类型，如下所示：

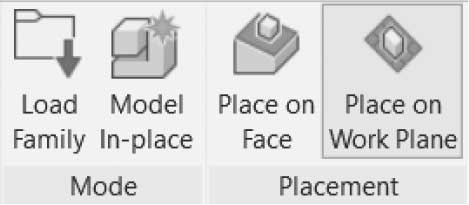

- 使用上下文选项卡，找到放置面板，选择放置在面上或放置在工作平面上，然后将体量放置在您的模型中：
- 使用选项栏，勾选放置后旋转复选框，以允许您在放置后执行旋转命令，或直接使用空格键来执行此操作（使用空格键时，仅允许 90°）。
-
完成后按两次
Esc键。- 要修改体量的大小，请使用以下方法之一：

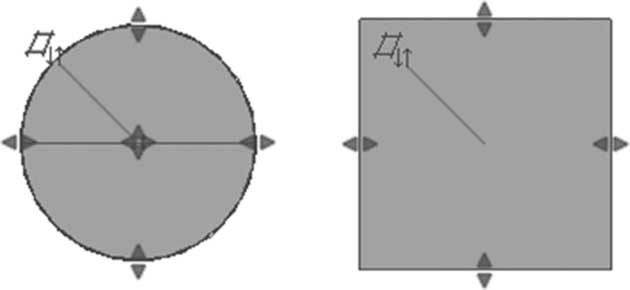

- 单击体量以显示形状控制柄，然后移动它们以更改体量的尺寸，如下所示。如果您要进行精确更改，此方法可能不是最佳方法：

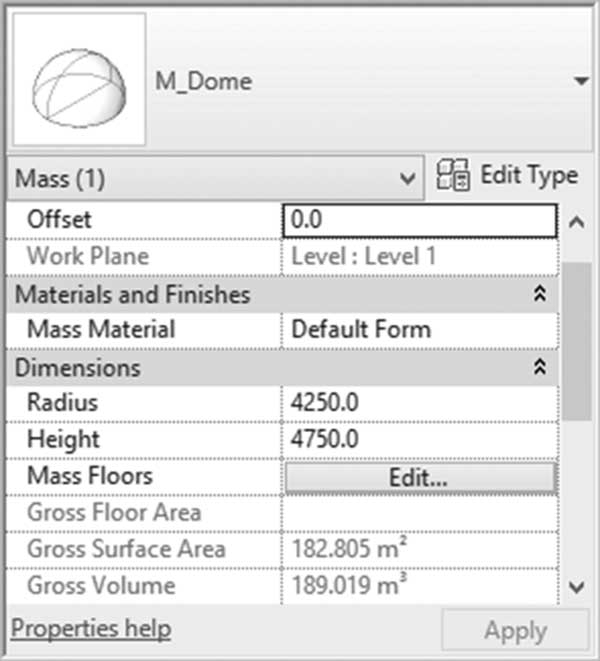

- 单击体量并在特性中进行更改，如下所示：
-
您可以将体量移动到不同的工作平面。请执行以下步骤：
- 选择所需的体量。

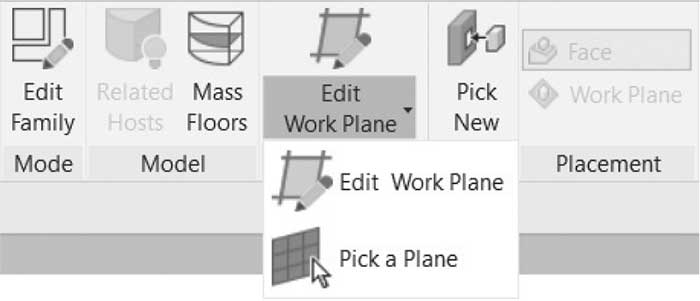

- 使用上下文选项卡，找到工作平面面板，然后单击编辑工作平面按钮：

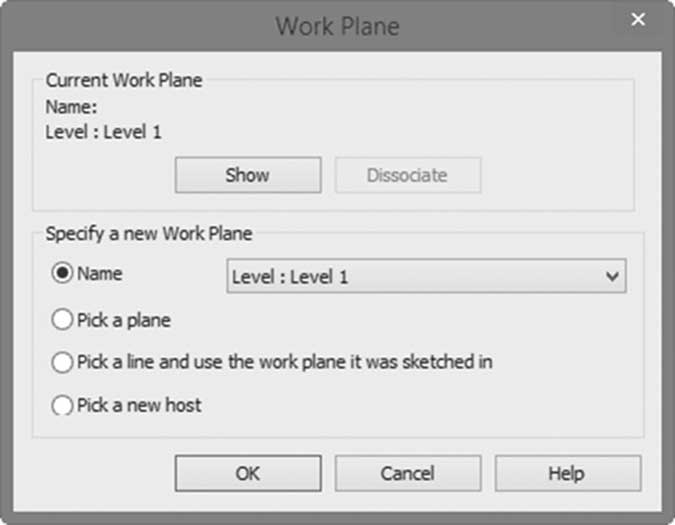

- 您将看到以下对话框；确定新的工作平面：
- 或者您可以立即拾取一个平面。
- 如果您不喜欢分配给体量的透明材质，您可以更改体量的材质。

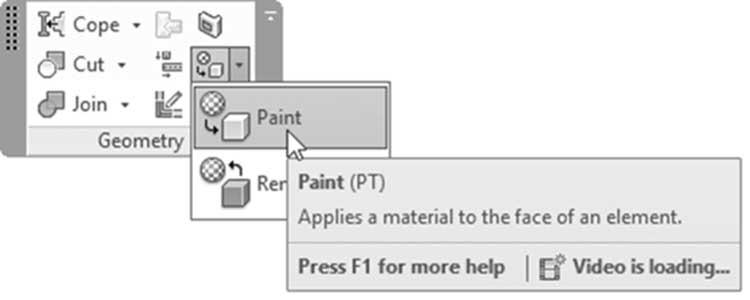

- 转到修改选项卡，找到几何图形面板，单击绘制按钮，然后向体量的选定面添加材质：
-
要为项目中的所有体量图元设置材质，请执行以下步骤：

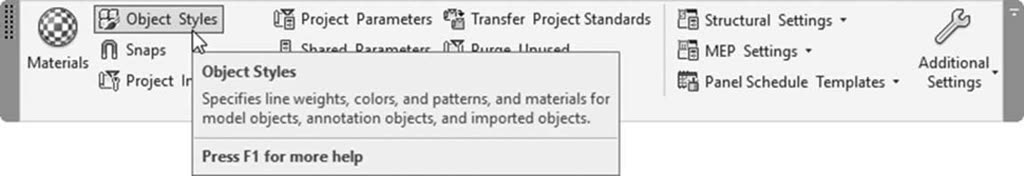

- 转到管理选项卡，找到设置面板，然后单击对象样式按钮：

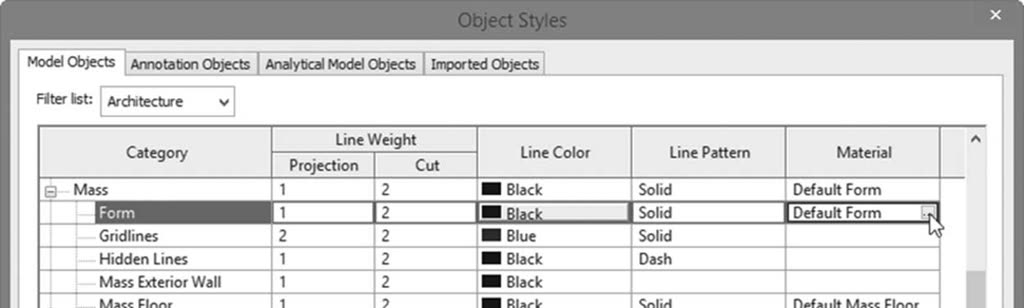

- 单击体量类别旁边的加号，然后为形式选择材质，如下所示：
- 在材质列中单击，然后单击小按钮（带三个点）；将出现材质对话框。
- 使用材质对话框，选择要用于项目中所有体量的所需材质。
- 单击 OK 关闭对话框。
注意
-
在 Revit 中放置体量后，您可以：
- 使用 连接 命令，连接两个或多个体量
- 使用 剪切 命令，从彼此中减去体量（始终先选择大的那个）
练习 21-1 基本体量图元
- 启动 Revit 2025。
- 打开文件 Exercise 21-1.rvt。
- 打开显示体量形式和楼层。
- 从库中加载长方体和圆柱体
- 启动放置体量，使用标高 1 中的线，使用高度 = 8000（高度 = 20'-0"）放置两个与外部线对齐的长方体，以及使用半径 = 2500（半径 = 8'-4"）和高度 = 4000（10'-0"）放置两个圆柱体。
- 在三维中查看您的模型。
- 连接两个长方体，并剪切两个圆柱体。
- 返回标高 1。
- 使用内部线添加两个长方体，使用高度 = 8000（高度 = 20'-0"）。
- 使用特性选择两个新长方体，设置偏移 = 8000（偏移 = 20-0"），以确保它们位于前两个之上。
- 将新长方体连接在一起，然后将下部连接到上部。
- 使用绘制命令，选择砖，普通，并将此材质分配给两个下部长方体的所有面。
- 将铝分配给上部长方体的面。
- 将混凝土，现浇（混凝土，现浇灰色）分配给其他面。
- 保存并关闭文件。
内建体量和概念体量
-
为了创建更复杂的形状，请使用以下两种方法之一：
- 内建体量，仅在您的当前项目中创建。
- 概念体量，这意味着您将使用概念体量样板文件打开一个新文件。
-
要使用内建体量创建体量，请执行以下步骤：

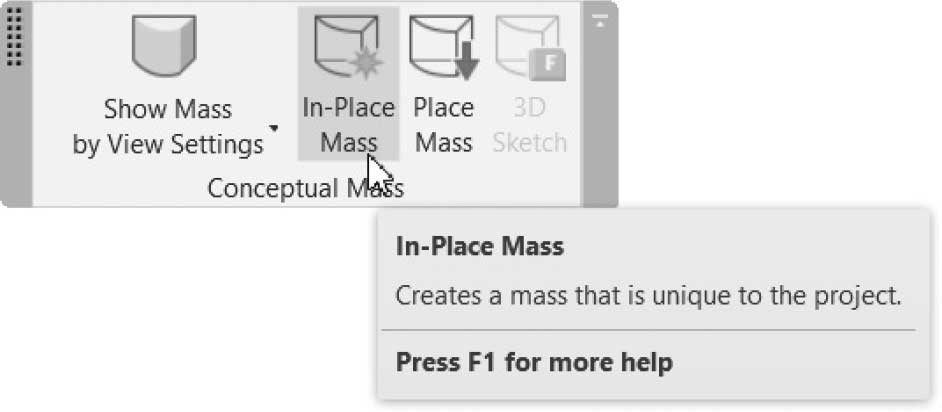

- 转到体量和场地选项卡，找到概念体量面板，然后单击内建体量按钮：

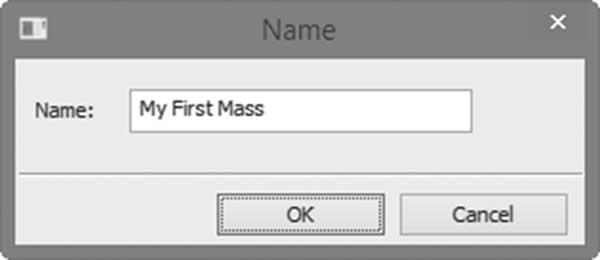

- 您将看到以下对话框；为体量键入新名称：

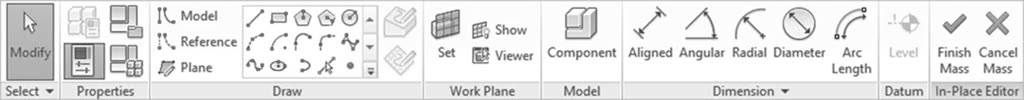

- 您将看到概念体量环境功能区，如下所示：
-
要使用体量族创建体量，请执行以下步骤：
- 转到文件菜单，展开新建并单击概念体量。
- 将启动一个单独的界面，如下所示。它类似于内建功能区，但有两个区别；载入到项目中和载入到项目中并关闭按钮。

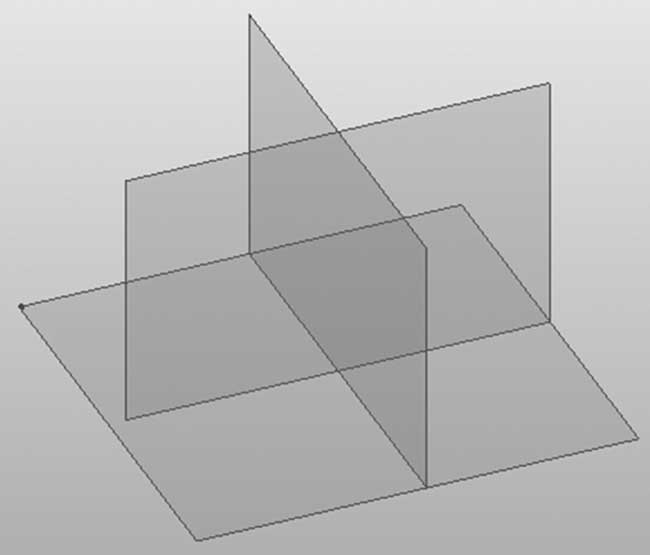

- 概念体量族样板包含一个标高和两个参照平面，以帮助您绘制轮廓，如下所示：
