处理相机
- 默认情况下，三维视图显示为正交视图，但您可以将其更改为透视视图，方法是右键单击 ViewCube 并选择“透视”，或者创建一台相机。
- 我们已经知道如何在平面视图中放置相机，但还不知道如何控制它。
- 您可以在透视视图中选择和修改图元（并非所有修改命令都可用）。
- 透视视图可以添加到图纸中。
如何创建相机
-
要创建透视视图，请尝试以下步骤：
- 转到平面视图。

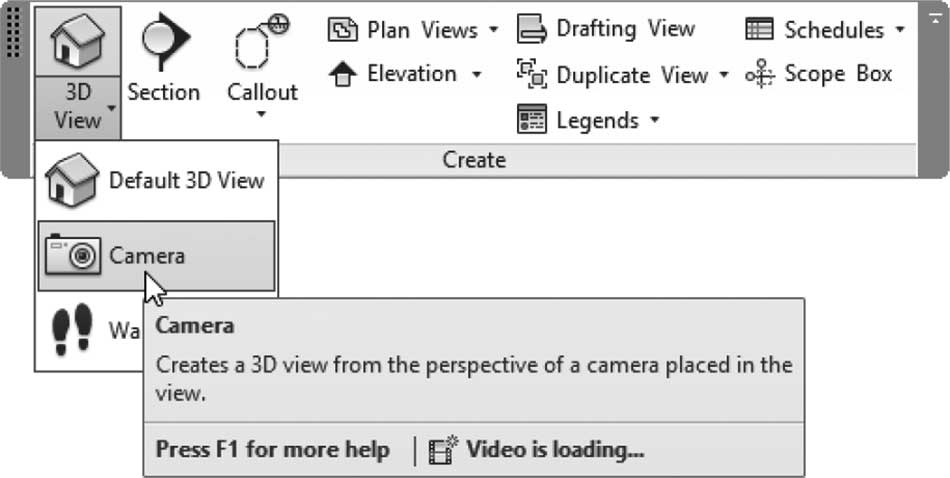

- 转到视图选项卡，找到创建面板，展开三维视图，然后单击相机按钮：

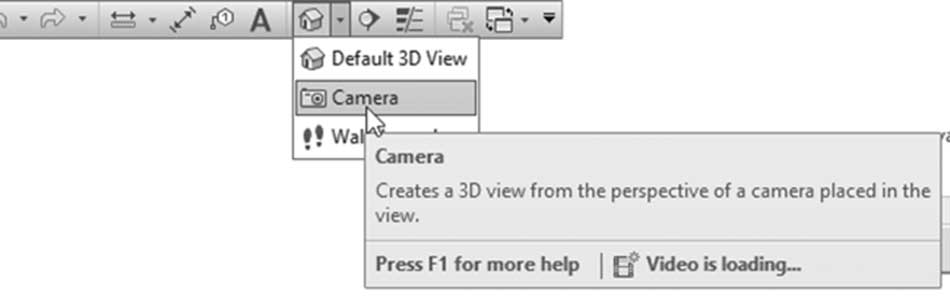

- 或者您可以转到快速访问工具栏并发出如下所示的命令：
- 在选项栏中，选择透视选项，并从某个标高设置相机的偏移量，如下所示：
- 选择两个点；第一个点是相机位置，第二个点是目标位置。
- Revit 会创建一个新的三维视图并打开它；根据需要重命名。
-
要控制相机的范围，只需选择视图的边界并进行更改。
- 可以通过使用控件或相机特性更改相机特性来修改输出视图。
- 要控制相机，请尝试以下操作：
- 打开平面视图。

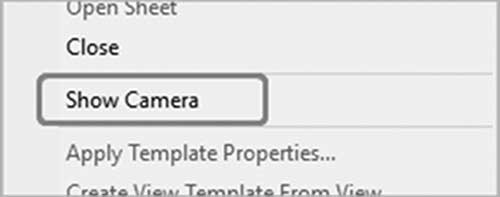

- 在项目浏览器中，右键单击三维透视视图（不是平面视图），然后选择“显示相机”。相机将显示在平面视图中。

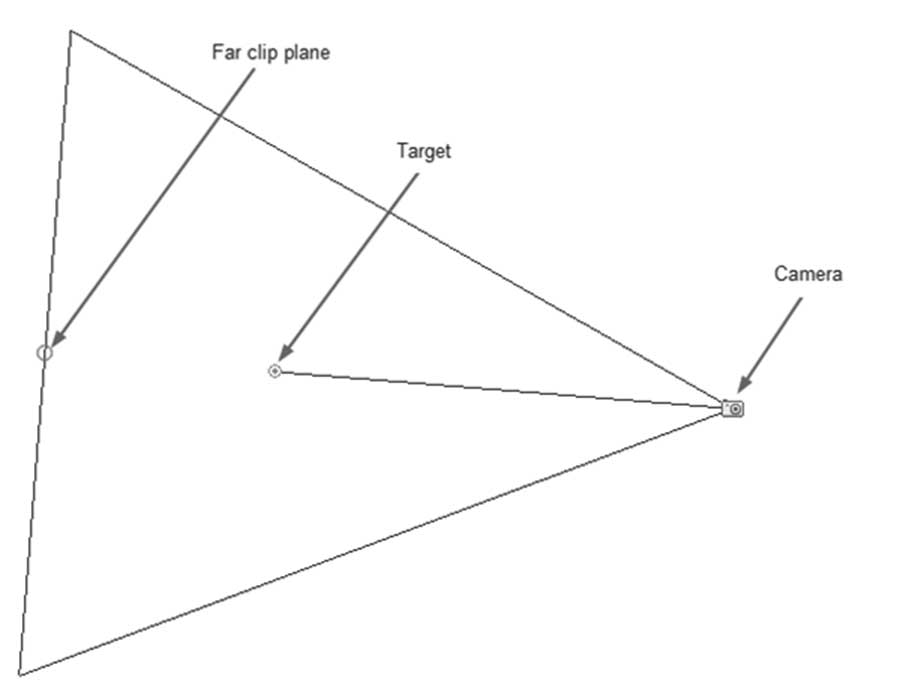

- 拖动相机、目标和远裁剪平面的控件，如下所示：

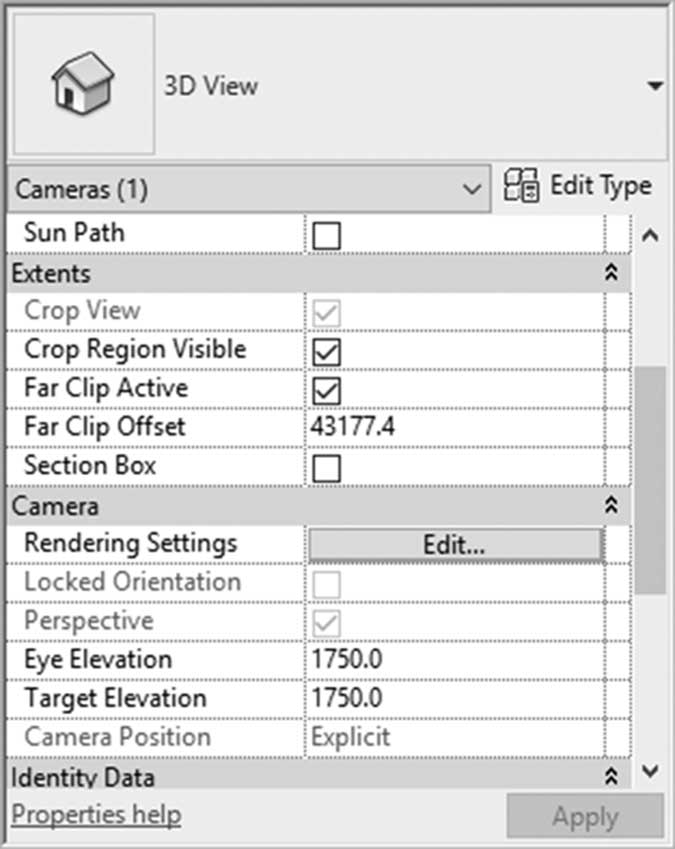

- 在“特性”中控制相机，向下滚动到“范围”和“相机”部分，如下所示：
视图尺寸

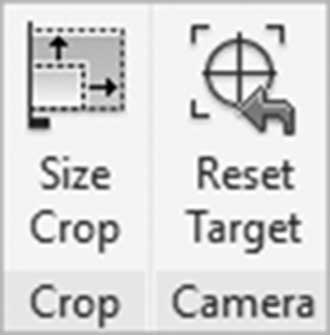

- 如果选择相机，将显示一个上下文选项卡，其中包含“裁剪”面板，该面板包含“尺寸裁剪”按钮：

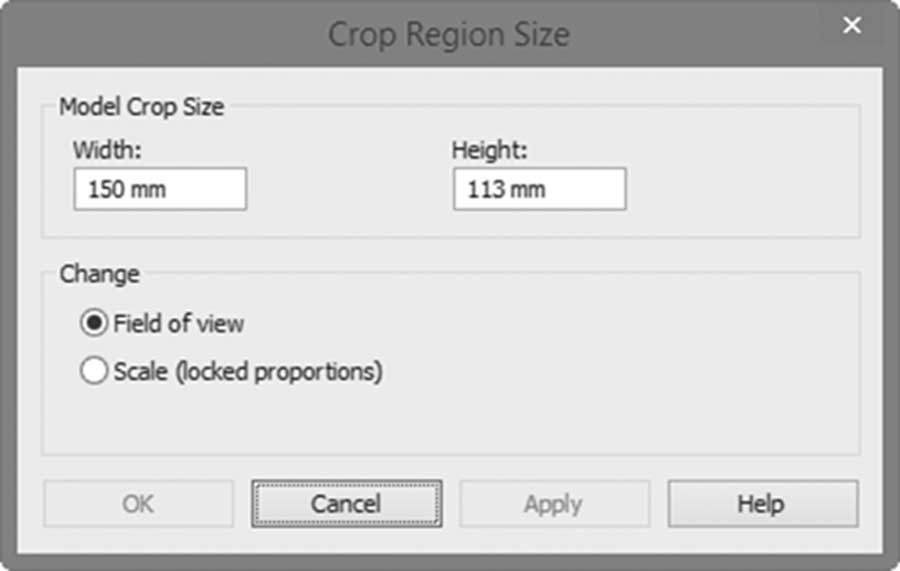

- 将出现“裁剪区域尺寸”对话框，如下所示；您可以设置视图的宽度和高度。选择是更改视野（不修改比例）还是使用锁定比例更改视图的比例：
重置目标
- 当您处于任何相机透视视图中时，可以使用滚轮+
Shift键移动相机。要返回原始相机，请单击“重置相机”按钮。
注意
当您处于相机视图中时，视图会被裁剪。

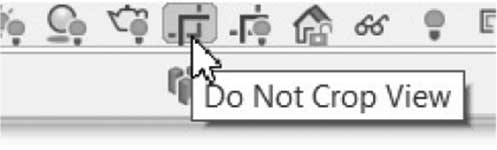

- 要使视图不被裁剪，请单击视图控制栏中的“不裁剪视图”按钮：
练习 13-1 透视视图
- 启动 Revit 2025。
- 打开文件 Exercise 13-1.rvt。
- 转到 00 Ground 平面视图。
-
启动

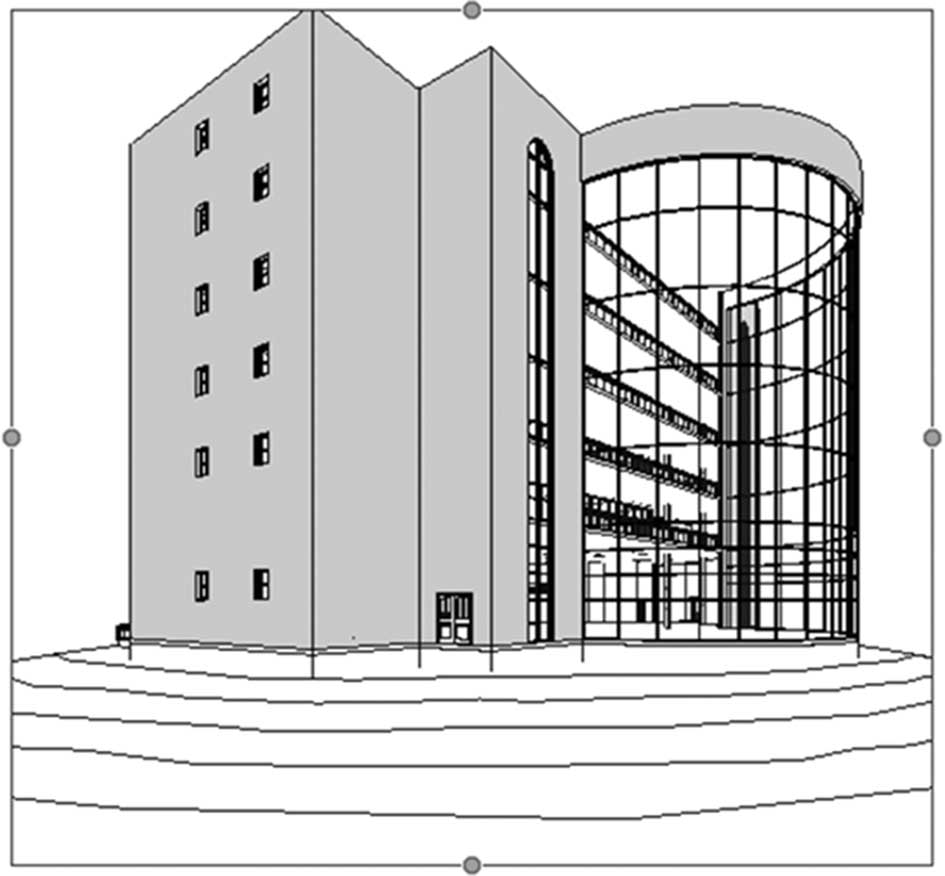

相机（Camera）命令。 - 创建一个外部视图并将其命名为 Curtain Wall，如下所示（根据需要调整裁剪区域，使其看起来与图像完全一致）：
- 将视觉样式更改为着色。
- 在透视和正交之间切换。
- 复制 Curtain Wall 视图并将其命名为 Curtain Wall from top。
- 将视点高度调整为 30000（100'-0"）。
- 调整裁剪区域。
- 返回到 00 Ground 楼层平面。

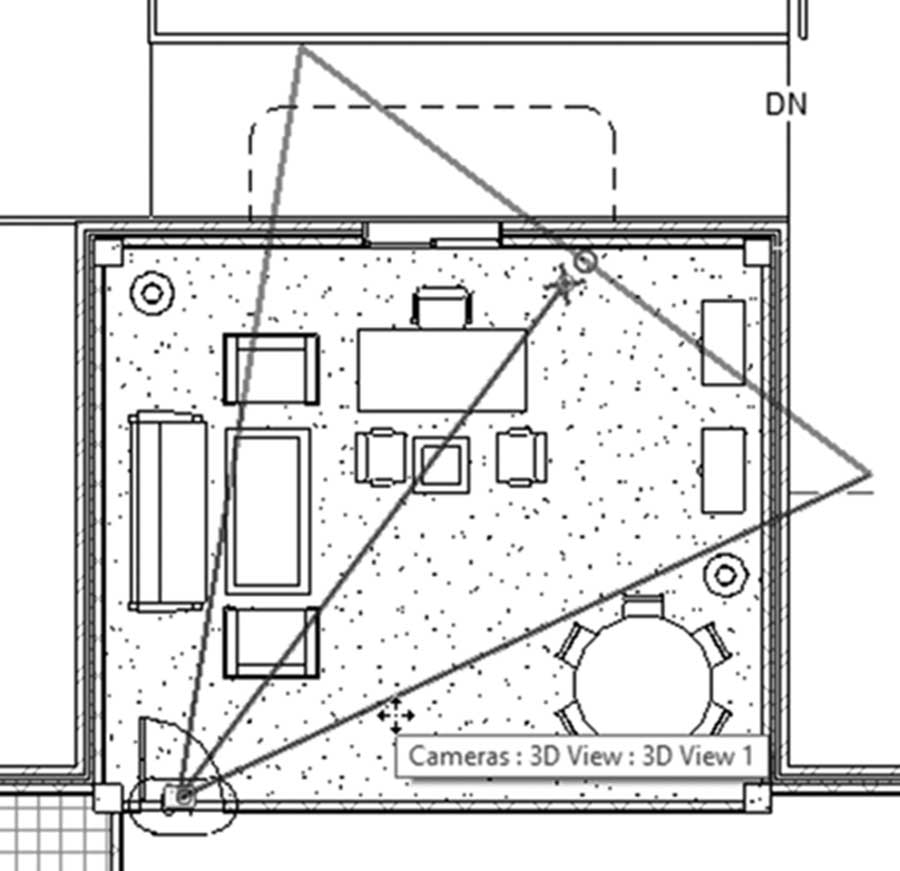

- 在左上角的经理办公室中放置一台新相机，类似于下图：
- 将经理办公室的新视图命名。
- 单击视图控制栏中的“不裁剪视图”使其不被裁剪。
- 保存并关闭文件。
