计算值

计算值

• 您可以创建公式并将其添加为新字段。
• 为此，请执行以下步骤：
  • 在“明细表属性”对话框中，转到 字段 选项卡，然后单击 添加计算值 按钮。

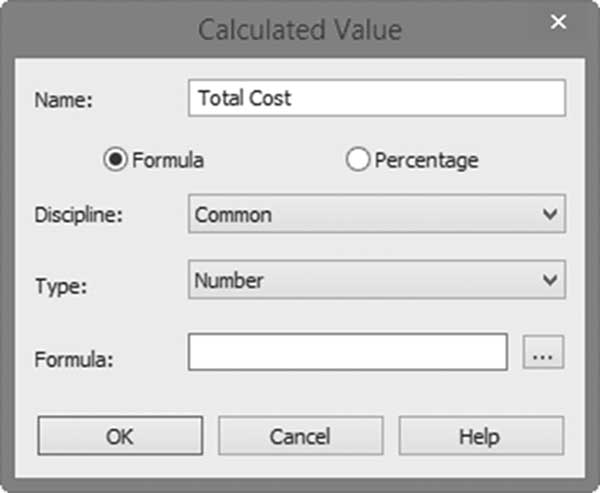

  • 您将看到以下对话框：

• 为新字段输入名称。
• 指定它是公式还是百分比。
• 指定规程（公共、结构、暖通、电气、管道、能量）。
• 指定字段类型：是数字、文字还是其他。

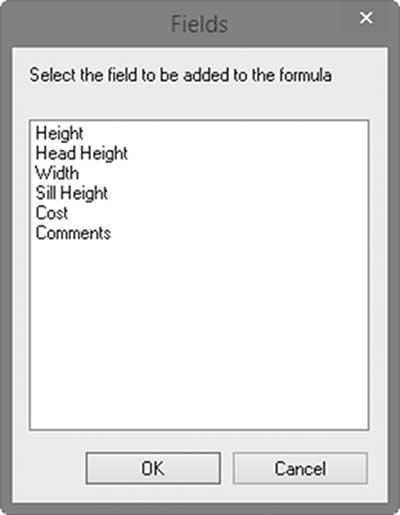

• 单击公式旁边带有三个点的小按钮，查看可以包含在公式中的字段：

• 选择所需的字段，并在它们之间添加（*、/、+、-）。
• 单击两次“确定”以结束命令。

注意

您可以使用键盘来放大、缩小或恢复明细表的原始缩放级别，使用以下快捷键：

• 使用 [Ctrl]+ (+) 放大以查看更大的文字视图
• 使用 [Ctrl]+ (-) 缩小以查看更小的文字视图
• 使用 [Ctrl] + (0) 重置为原始缩放级别

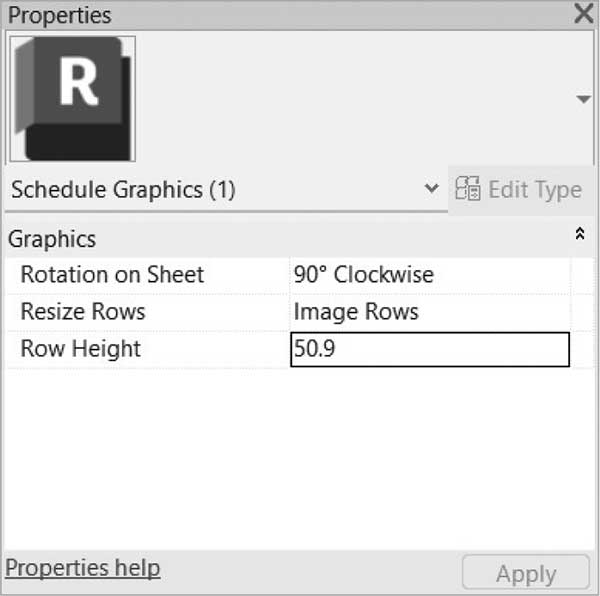

• 将明细表插入图纸后，选择明细表，然后使用特性，您可以执行三项操作：
  • 在图纸中旋转明细表（顺时针 90° 和逆时针 90°）
  • 调整行大小，可以是全部行或包含图像的行
  • 设置行高

练习 14-1 创建和修改明细表

1. 启动 Revit 2025。
2. 打开文件 Exercise 14-1.rvt。
3. 转到 00 一层平面图。
4. 选择其中一个推拉窗。在标识数据下，单击图像字段内部，然后单击带有三个点的小按钮。使用“添加”按钮，添加练习文件夹中的三张图像。将“推拉”图像指定给所选窗。
5. 启动“明细表/数量”命令。使用过滤器列表，取消选中除“建筑”之外的所有选项。从类别中选择“窗”，然后单击“确定”。
6. 在“字段”选项卡中，选择以下字段：族和类型、图像、高度、宽度、窗台高度、门槛高度、计数、成本、注释。单击“确定”结束命令并查看明细表结果。
7. 要从明细表中移除幕墙窗，请使用过滤器并设置窗台高度 > 0.0。
8. 冻结明细表表头
9. 将 Archtop 的成本设置为 399.99，推拉窗设置为 299.99，双悬窗设置为 199.99。（当询问“此更改将应用于所有图元”时，单击“确定”）。
10. 使用缩放功能将明细表文字放大，然后缩小，然后重置为原始大小
11. 在“排序和成组”下，选择“族和类型”，打开“表头”，然后单击“确定”查看结果。再次使用“排序和成组”，关闭“逐项列举每个实例”，打开“总计”，并将其设置为“仅总计”。

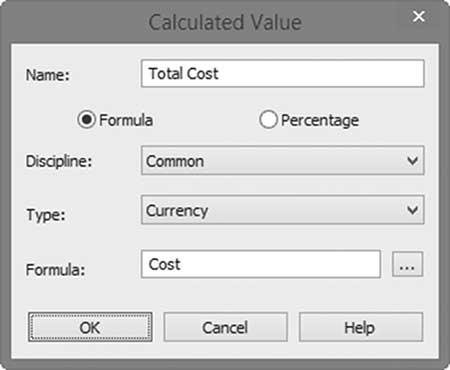

12. 要获得总成本，请执行以下操作：转到“字段”，单击“添加计算参数”按钮，然后按如下所示操作：

13. 将“总成本”移到“注释”上方。
14. 转到“排序和成组”，为“族和类型”单击“表尾”。
15. 转到“格式”，选择“总成本”字段，将“标准”更改为“计算总计”。转到“字段格式”，关闭“使用项目设置”，选择单位符号为 $，然后打开“使用数字分组”。单击两次“确定”。
16. 将“计数”的表头更改为“数量”，将“成本”更改为“单位成本”。
17. 转到“排序和成组”，关闭“表头”。
18. 选择 高度、宽度、窗台高度和门槛高度 四个标题，并将它们归组到新标题“尺寸”下。
19. 转到“格式”，选择除“族类型”和“图像”之外的所有列，并将对齐方式设置为“居中”。
20. 转到“外观”，打开表头/表尾/分隔符中的网格，关闭数据前的空白行。在视图和图纸中打开条纹行，并将颜色设置为深灰色
21. 将“总成本”列设置为黄色底纹
22. 为每个窗指定图像。
23. 使用项目浏览器，右键单击“图纸（全部）”，选择“新建图纸”选项，然后单击“确定”。

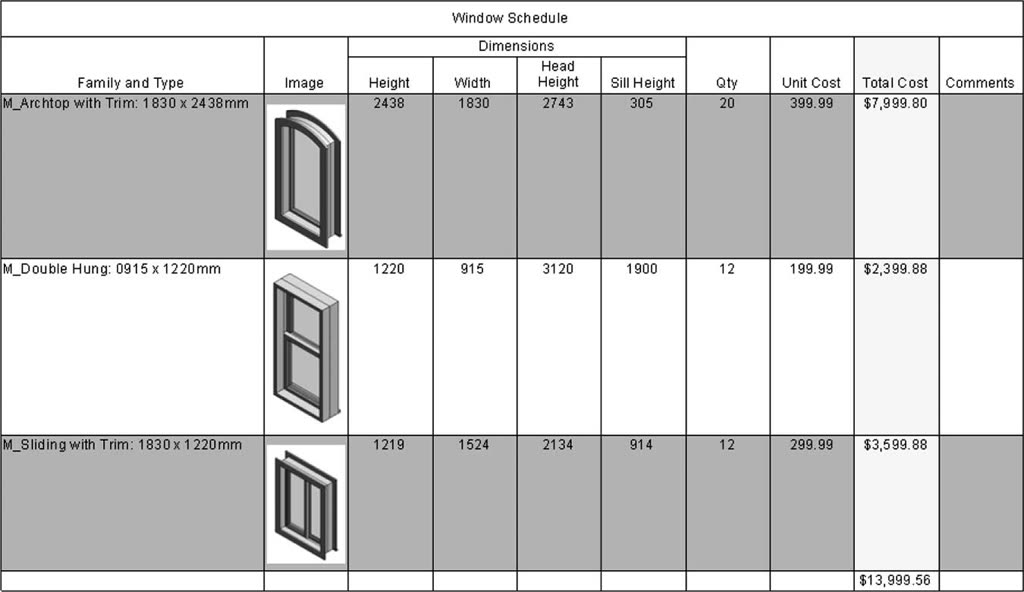

24. 将明细表拖放到图纸中。公制结果应类似于以下内容：

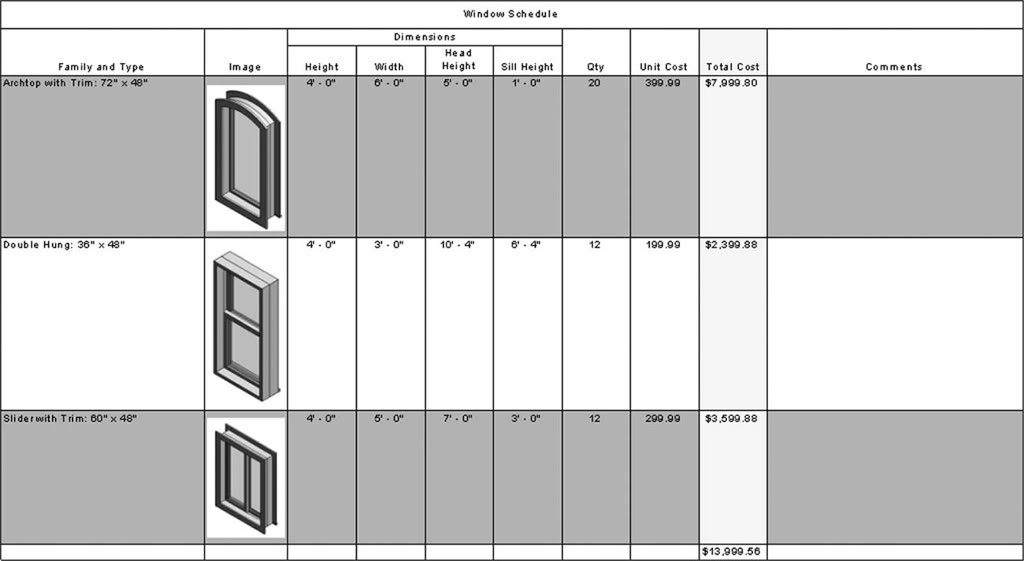

25. 英制结果应如下所示：

26. 在图纸中，选择明细表，从特性中测试旋转、调整行大小和行高
27. 复制“窗明细表”并将新明细表重命名为“所有窗”。
28. 单击“过滤器编辑”按钮，打开“按图纸过滤”，单击“排序/成组”，然后打开“逐项列举每个实例”。
29. 基于 A0 公制（E34 x 44 横向）创建新图纸。
30. 在新图纸中，将 00 一层平面图视图插入到图纸顶部。
31. 拖动“所有窗”明细表并插入它（开始时您可能看不到它。如果是这样，请缩小视图，并将其移动到图纸底部）。您会注意到明细表中仅显示一层的窗。
32. 保存并关闭文件。
