简介
- 在本章中，我们将讨论如何创建和修改楼梯和坡道，当然我们还必须处理栏杆，因为它们与两者都配合使用。那么，让我们开始吧。
创建楼梯 – 初探
- 如前所述，Revit 图元都是智能图元，楼梯和坡道也不例外。
-
您可以使用以下方法之一来处理楼梯：
- 标准楼梯： 您将指定楼梯梯段的起点和终点，Revit 将使用楼梯族处理其余部分
- 编辑标准楼梯： 您将更改现有标准楼梯的梯段和休息平台的形状
- 绘制楼梯草图： 您可以绘制任何形状的楼梯
创建楼梯 – 标准楼梯
- 楼梯族是系统族。
- 在标准楼梯方法中，您将使用楼梯族指定楼梯梯段的起点和终点。
- 您将使用参照平面作为辅助工具。
- 最终结果将在很大程度上取决于所使用的楼梯族，因此您应该首先选择所需的族。

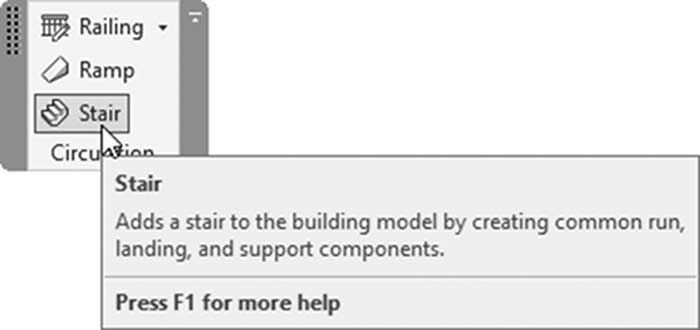

- 要启动楼梯命令，请转到建筑选项卡，找到交通面板，然后选择楼梯按钮：

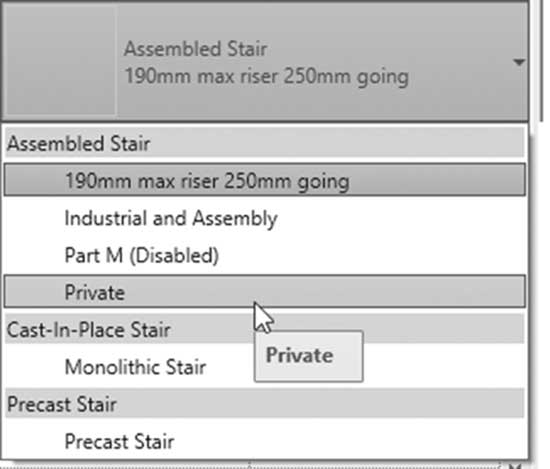

- 第一步是查看特性选项板以选择所需的楼梯族；您将看到以下内容：
- 为什么我们先做这一步？因为族设置会影响其他设置，所以先选择错误的族，然后再更改族，可能会导致错误的结果。
- 上下文选项卡将类似于以下内容：
-
确保梯段按钮已打开。选择五种可能的形状之一：
- 直梯（默认选项）
- 全踏步螺旋
- 圆心端点螺旋
- L 形转角
- U 形转角
- 第六个不是形状，而是一种模式。第六个按钮是创建草图。

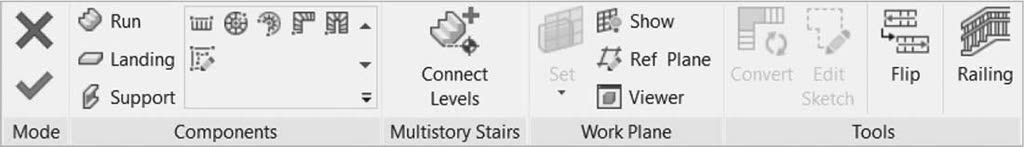

- 如果您选择它，上下文选项卡将变为：
- 上下文选项卡右侧是栏杆按钮（我们稍后将讨论它）。
- 您可以在命令内创建参照平面，也可以事先创建它们（我们更喜欢在命令内创建参照平面，因为您不会在其他楼层中看到它们）。

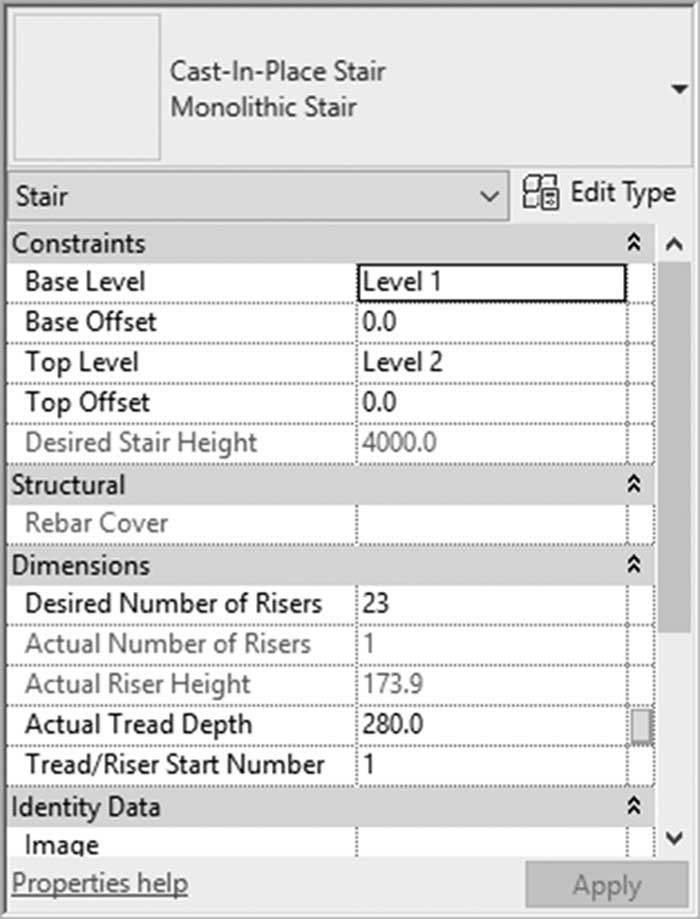

- 特性选项板将显示为以下内容（根据所选族可能会略有变化）：
-
在我们讨论此选项板的内容之前，让我们先说明一个简单的事实。Revit 将从当前标高到上方标高创建楼梯。知道了这一点，让我们讨论上一张图片：
- 指定基准标高和顶部标高，带或不带偏移。
- 所需楼梯高度（只读）是基准标高和顶部标高之间的高度。
- 指定所需的踢面数（实际踢面数和实际踢面高度是只读字段）。此值很可能是根据两个因素计算的：您选择的楼梯族和两个标高之间的高度。
- 指定实际踏板深度。
- 指定踏板/踢面起始编号。

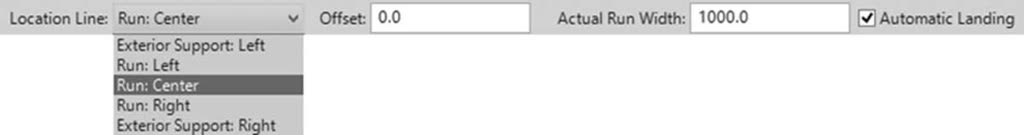

- 选项栏将显示以下内容：
- 指定楼梯定位线。这将决定您如何指定梯段和休息平台的起点和终点；您有多个选项可供选择，如上所列，带或不带偏移。
- 指定实际梯段宽度。
-
指定是否要在梯段之间添加自动休息平台。
- 在您控制所有这些之后，指定点。执行以下操作：
- 指定第一个点（第一个点将是楼梯的第一个踢面）。

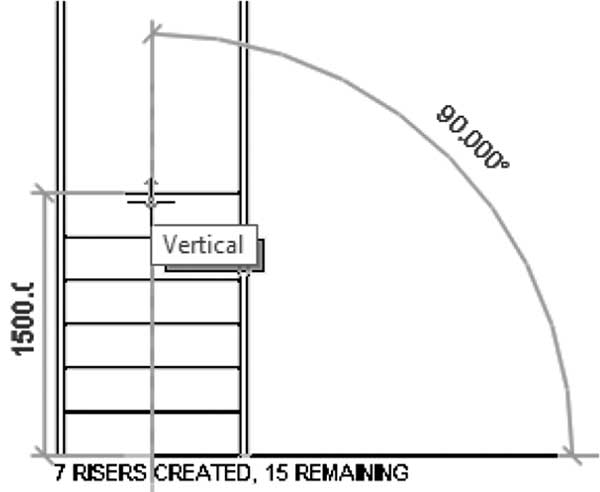

- 您将看到一个梯段，代表楼梯的整个高度。在底部，您将看到创建了多少个踢面以及剩余多少个。
- 在上面的示例中，创建了七个踢面，剩余十五个。
- 每当您想停止梯段时，单击一次即可结束它。
- 向上、向右、向左移动，然后单击以开始第二个梯段；两次单击之间的距离将被视为休息平台。
- 完成后，您将看到以下内容：

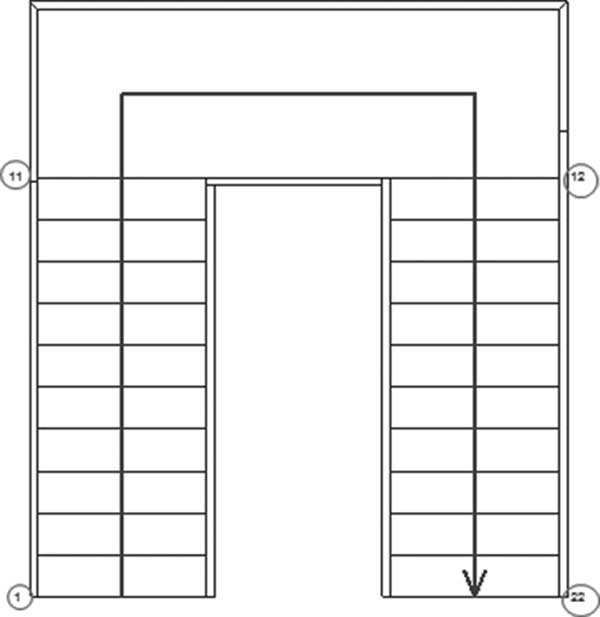

- 注意每个梯段起点和终点的数字；它们是与每个踢面关联的编号（此楼梯是从左到右绘制的）。

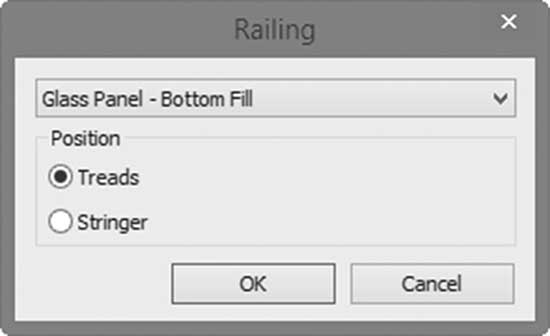

- 单击右侧的栏杆按钮，您将看到以下对话框：
- 选择所需的栏杆族，然后指定栏杆的位置，无论是在踏板上还是在侧梁上。

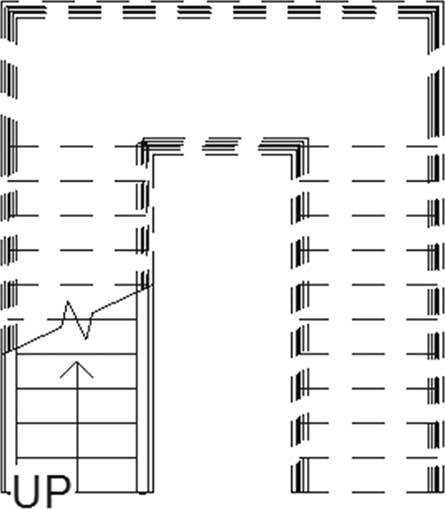

- 完成后，单击 (✓) 结束标准楼梯的创建。以下是最终形状：
- 您将能够分别编辑每个梯段和每个休息平台。
创建楼梯 – 绘制楼梯草图
- 启动楼梯命令，从上下文选项卡中，选择创建草图按钮：

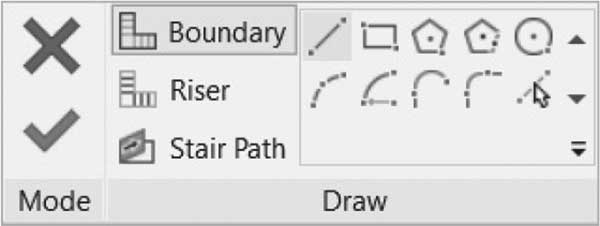

- 您将看到以下上下文选项卡：
- 边界和踢面按钮将允许您绘制任何想要的形状。边界是绿色的，踢面是黑色的

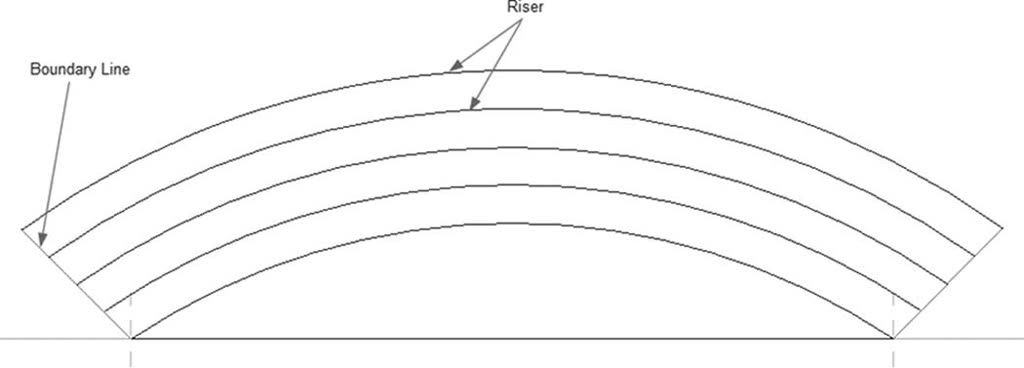

- 查看以下示例，我们绘制了两个倾斜边界，用多个弧表示踢面：
- 完成后，单击 (✓) 结束楼梯的创建。Revit 将带您回到楼梯命令的先前模式。
创建楼梯 – 连接标高
- 如果您有标准层，并且希望楼梯梯段在更高或更低的标高上多次重复，那么您应该使用连接标高

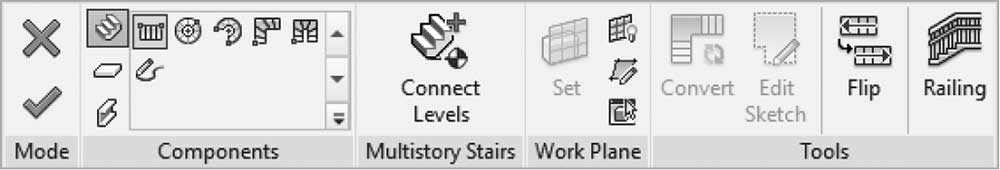

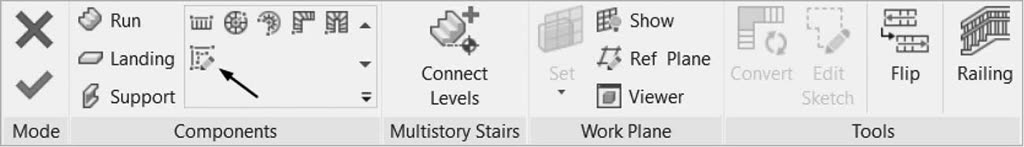

- 当您启动楼梯命令时，您将看到以下上下文选项卡：
- 创建从标高 1 到标高 2 的楼梯（例如）
- 转到四个立面视图之一
- 在多楼层楼梯上下文面板下，单击连接标高按钮
-
选择所需的标高（按住
Ctrl选择多个标高 - 单击 (✓) 结束命令
- 您将看到楼梯延伸到您选择的标高
