创建图纸
- Revit 中的施工图纸非常简单直接。
- 您将基于标题栏模板创建图纸（在本章中，我们将使用 Revit 自带的模板）。
- 然后将一个或多个视图添加到图纸中。
-
创建新图纸有两种方法：

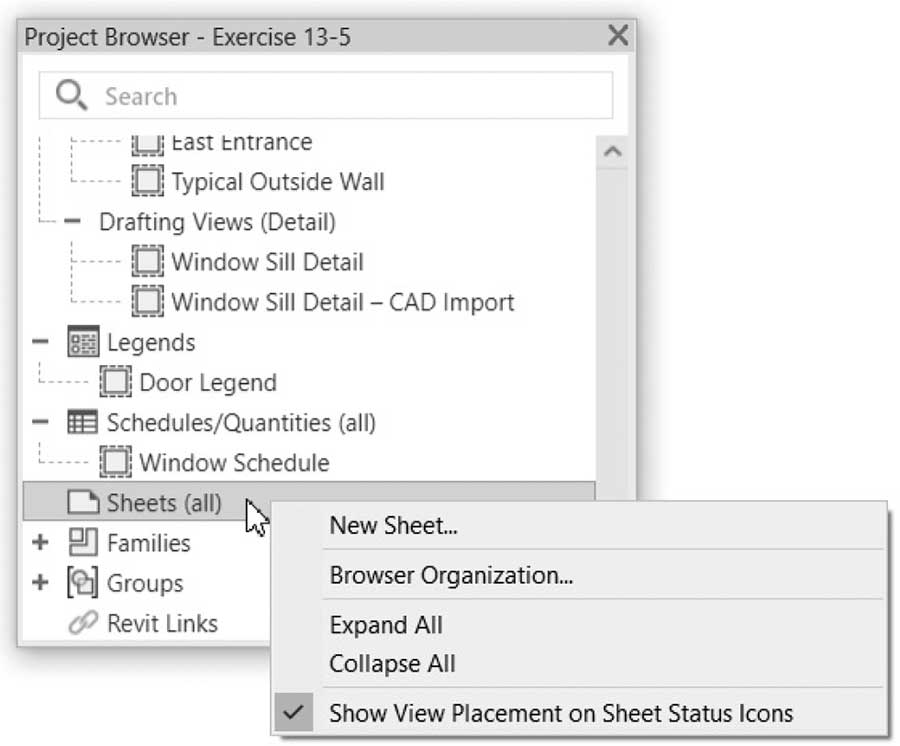

- 转到项目浏览器，找到图纸（全部），右键单击，然后选择新建图纸选项：

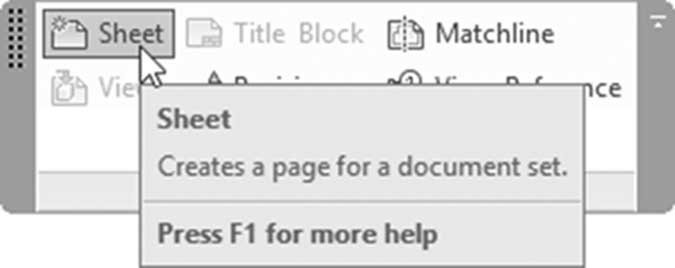

- 转到视图选项卡，找到图纸组合面板，然后单击图纸按钮：

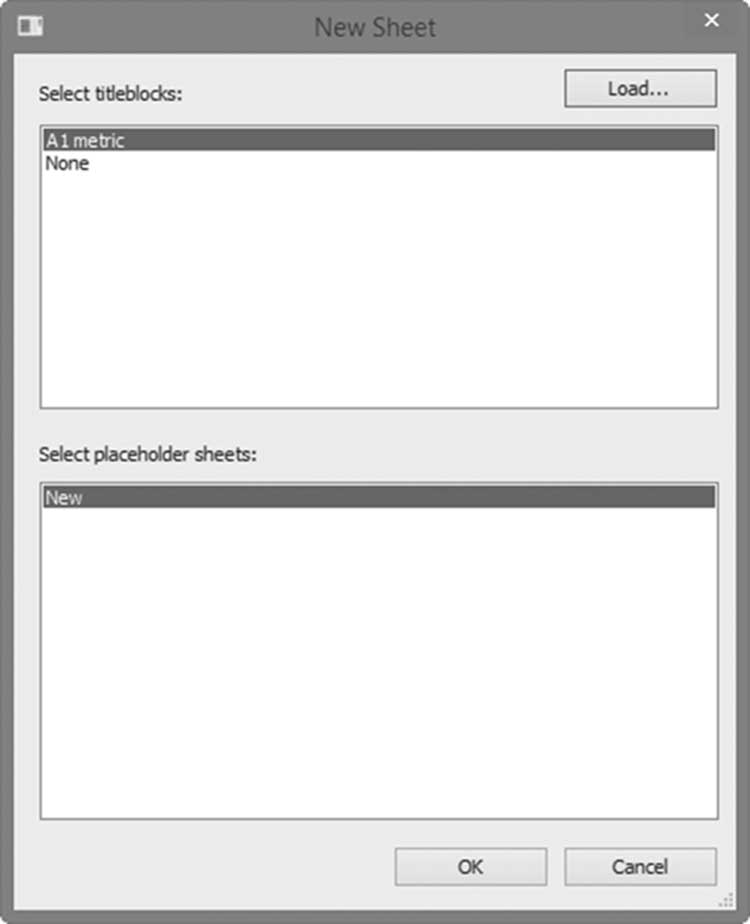

- 使用任一方法，您将看到以下对话框：

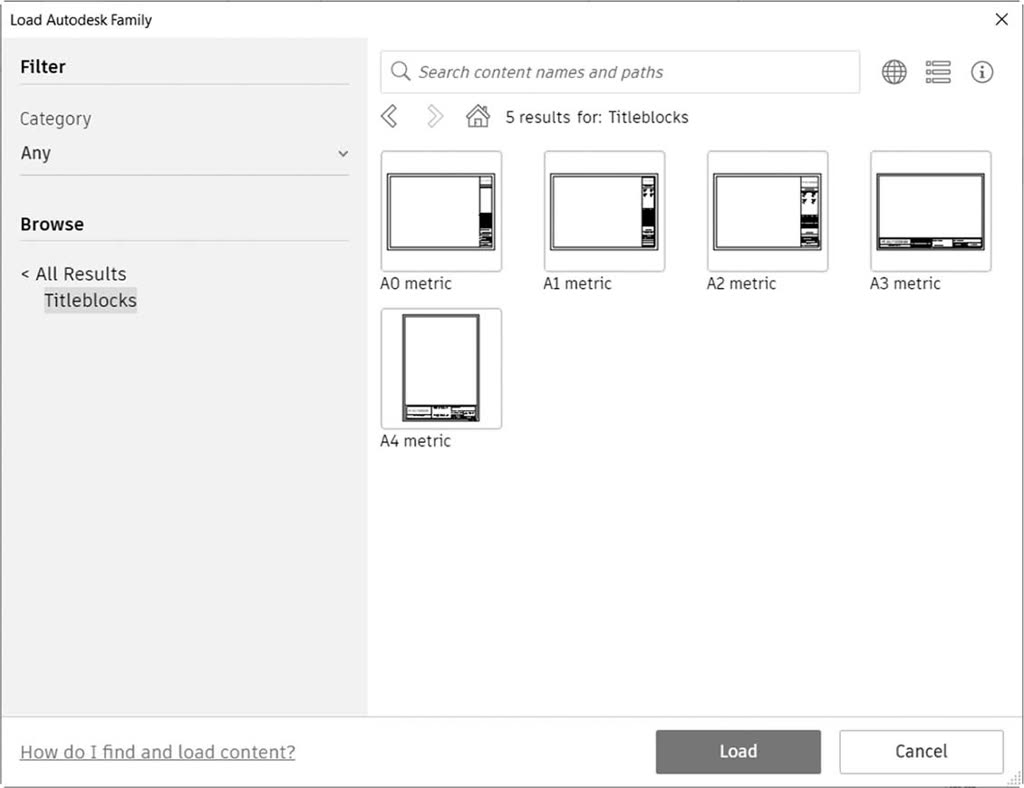

- 如果列出了标题栏，请选择它并单击“确定”，如果没有，请单击“取消”，然后转到“插入”选项卡，找到“库”面板中的“载入”，单击“载入 Autodesk 族”，确保您看到正确的区域，从左侧窗格单击“标题栏”，选择所需的标题栏，然后单击“载入”。

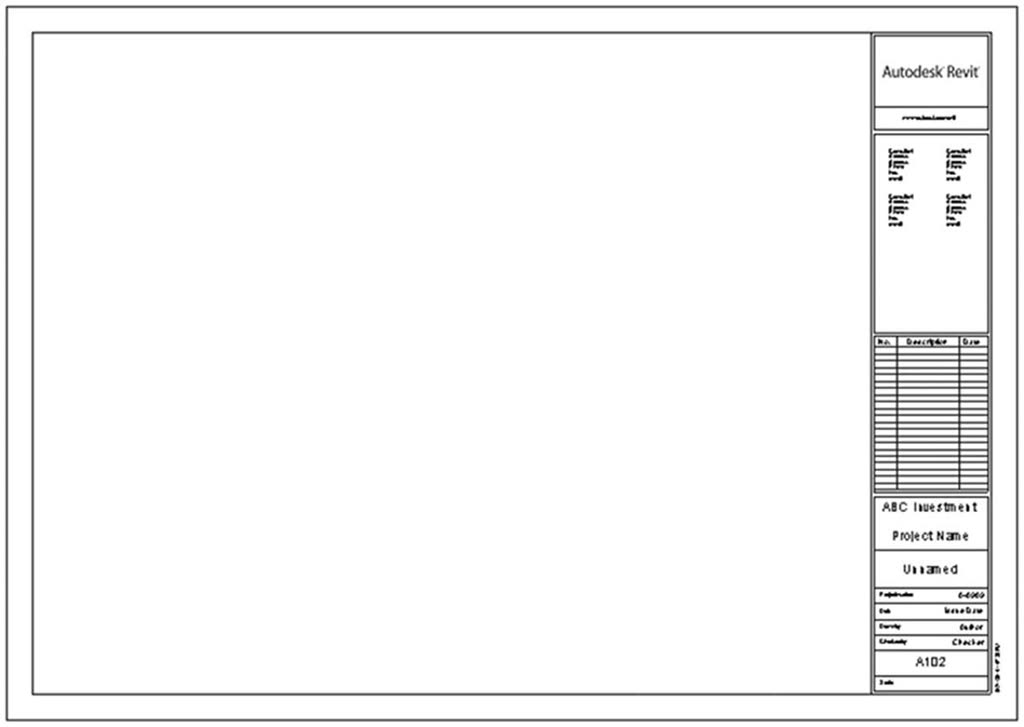

- 创建新图纸并选择已载入的标题栏，您将看到如下所示的内容：
- 在标题栏的右下侧，您将看到一些已填写的信息，例如客户名称和项目编号。这些信息是在本书开头填写到“项目信息”对话框中的。
- 其他信息可以通过单击标题栏中的字段或转到“项目信息”对话框并在那里编辑来填写。

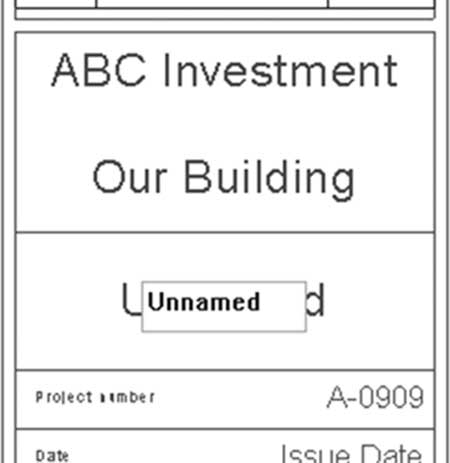

- 以下是编辑标题栏内数据的示例：

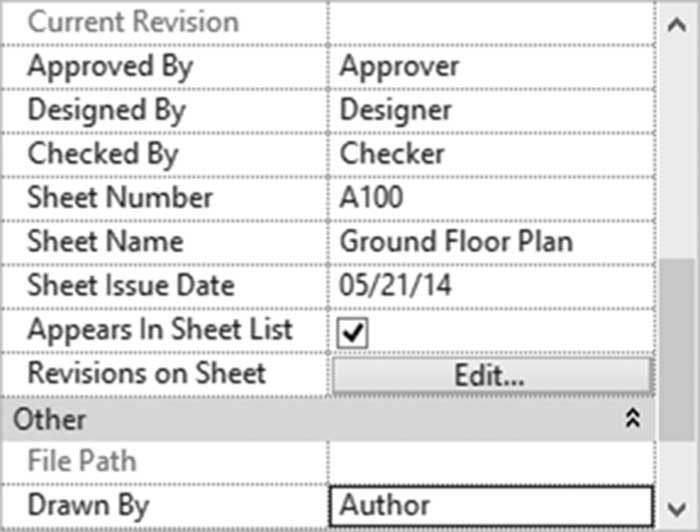

- 更改信息的另一种方法是使用“特性”选项板：
- 在项目浏览器中，您可以编辑图纸名称和编号。单击图纸，然后按

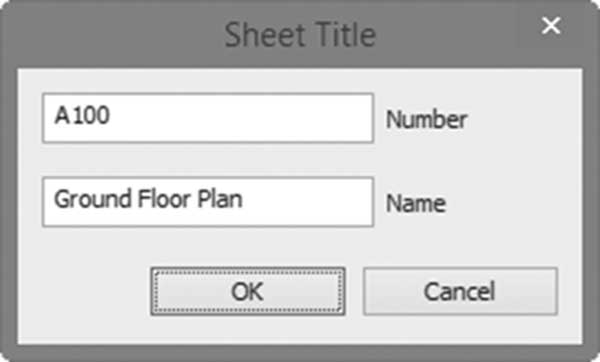

F2或右键单击，选择“重命名”，您将看到以下对话框：
- 输入新的编号和名称，Revit 将把它反映在图纸上。
- 在开始将视图插入图纸之前，您可以显示“引导网格”。

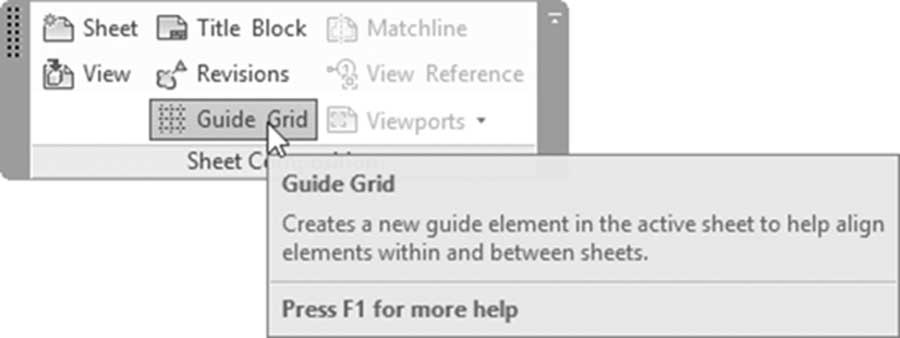

- 转到视图选项卡，找到图纸组合面板，然后单击引导网格按钮：

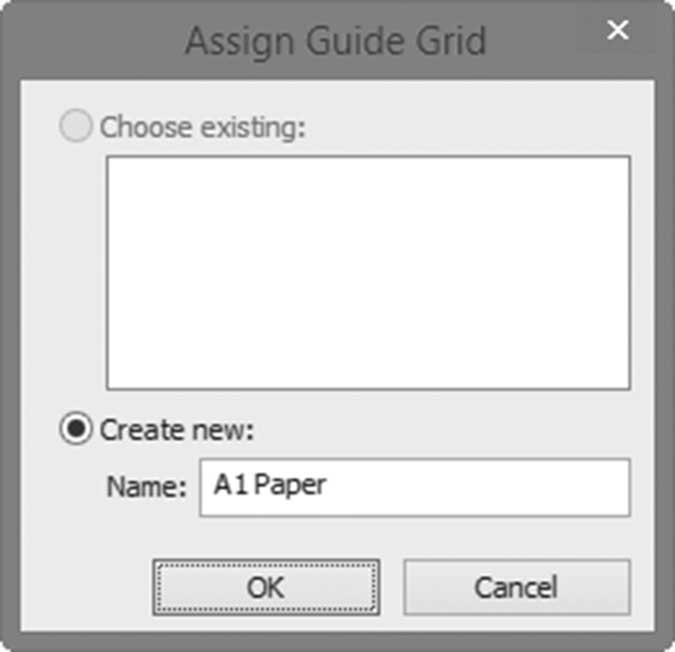

- 您将看到以下对话框：
- 在新建下，输入新网格的名称，然后单击“确定”。

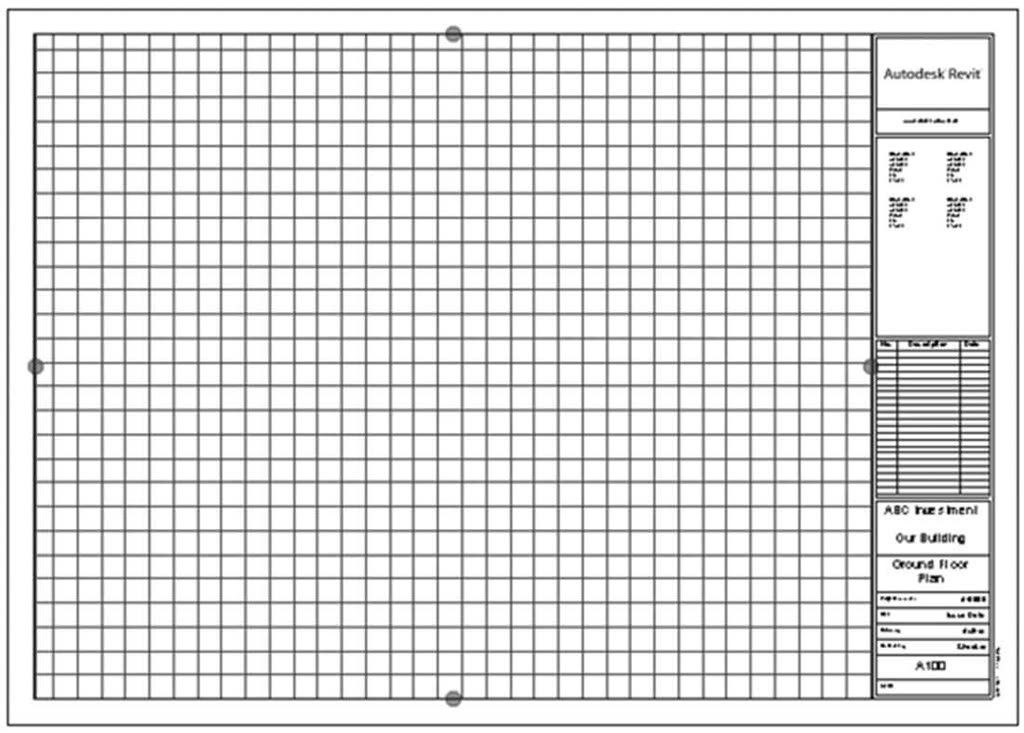

- 您将在图纸上看到一个网格。单击其边缘之一并调整其大小。

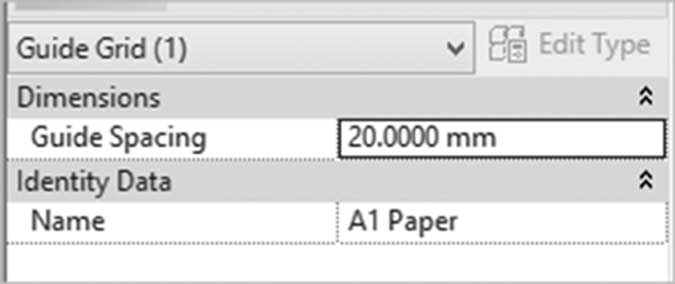

- 在“特性”选项板中，您将看到以下内容：
- 编辑“引导间距”以更改数值。
- 您将看到以下内容：
- 要将视图插入图纸中，请在项目浏览器中找到它，单击一次，然后将其拖放到图纸中。
-
如果视图的边框大于可用空间，您可能需要检查以下内容：
- 应更改视图的比例。
- 视图的裁剪区域较大，您需要调整其大小。
-
每个拖放到图纸中的视图都会显示标题线：
- 它可以上下移动。
- 您可以通过两端加长或缩短它。

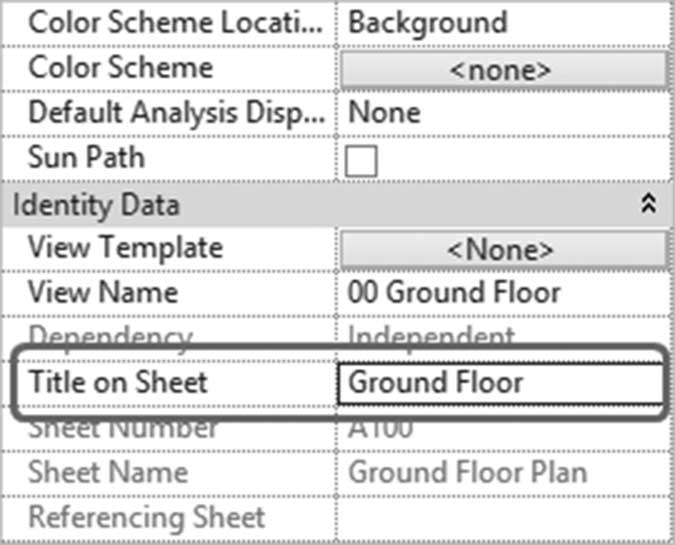

- 默认情况下，Revit 将显示视图的名称，但您可以使用“特性”选项板显示不同的名称：

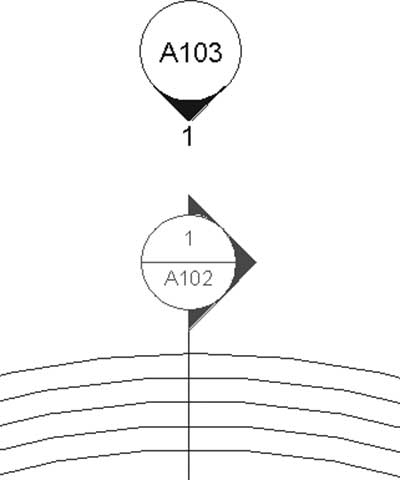

- 一旦您开始插入剖面、立面和详图索引，平面中的所有标头都将填充正确的图纸编号，如下所示：
注意

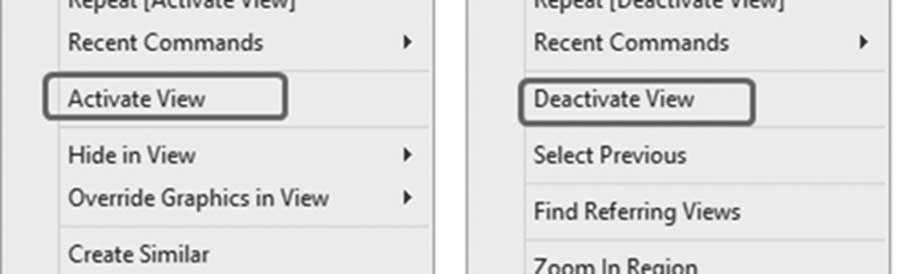

- 默认情况下，您将把视图视为图片（无法编辑其内容）。如果您需要在其中工作，需要在图纸中激活它。单击图纸中的视图，然后右键单击并选择 激活视图 。完成后，右键单击并选择 取消激活视图 ：

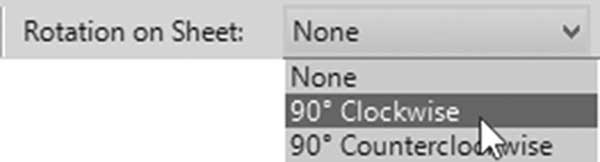

- 您可以在图纸中旋转视图。单击视图并在选项栏中设置旋转角度：
- 视图不能插入到多个图纸中。

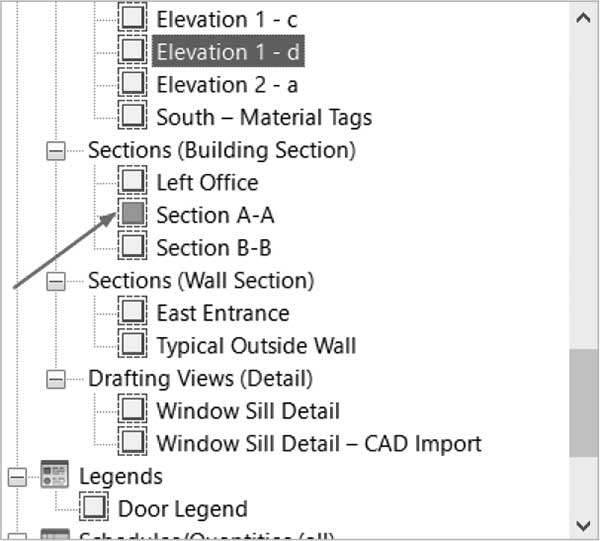

- 一旦将视图添加到任何图纸中，在项目浏览器中，您将看到视图名称左侧的白色方块填充为蓝色。
-
选择任何图纸，右键单击它，您可以使用以下选项复制图纸：
- 复制空图纸。
- 带图纸细节复制（这意味着如果原始图纸中有任何详图图元，它们将被复制）。

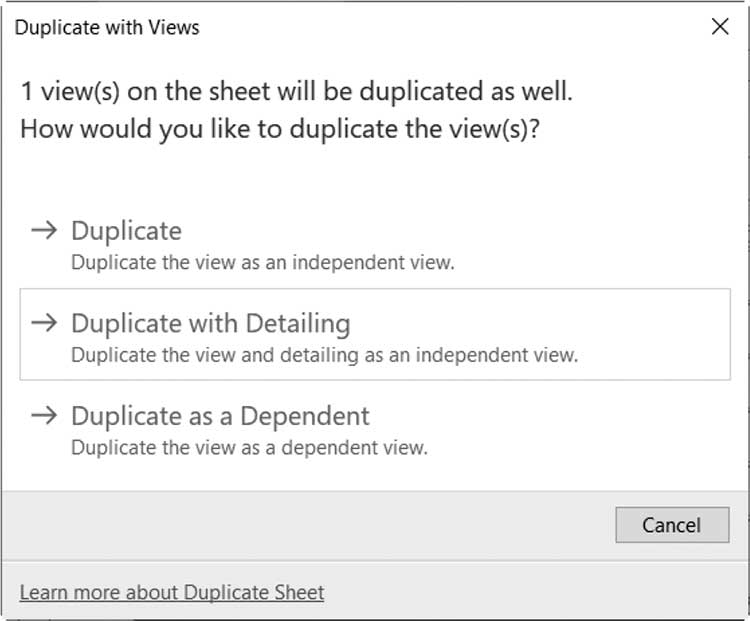

- 带视图复制：由于您不能将同一视图插入多个图纸中，Revit 将显示以下消息：
-
Revit 将复制视图以便能够创建带视图的新图纸，在这里，Revit 询问您想要哪种类型的视图复制（在第 11 章中讨论）。
- 将视图插入图纸后，您可以将其与另一个视图交换，请执行以下步骤：
- 选择视图。

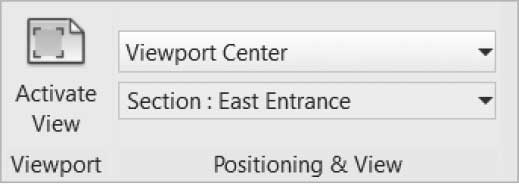

- 将显示如下所示的上下文选项卡：
- 从第二个弹出列表中选择新视图名称。
注意
- 您可以在同一图纸中插入多个视图。
- 为了知道视图位于哪张图纸中，请转到该视图，右键单击，然后选择“打开图纸”选项。
图纸集
- 您可以创建图纸集，然后将每张图纸指定到一个集
- 此功能可帮助您自定义图纸的组织方式
- 您可以在创建图纸之前或之后创建集
-
请按照以下步骤操作：
- 右键单击“图纸（全部）”，然后选择新建图纸集选项
- 输入新集的名称
- 您可以通过将图纸拖放到所需的集来将其指定到集，或者从项目浏览器中选择图纸，从图纸的“特性”中更改“图纸集”名称。
