创建自定义栏杆扶手
- 栏杆扶手族是系统族，因此，您需要从现有族开始并复制它。
-

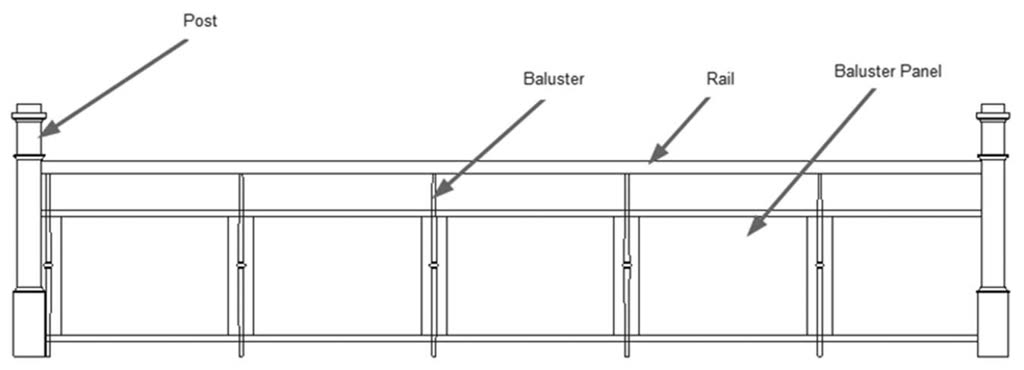

创建栏杆扶手需要您了解 Revit 如何将不同构件组合在一起以形成新的栏杆扶手。栏杆扶手的构件（如下所示）包括：
- 栏杆柱
- 栏杆嵌板
- 栏杆
- 扶手
-
要创建新的栏杆扶手类型，请执行以下步骤：
- 载入或创建栏杆扶手类型的所有构件。
- 选择某个现有栏杆扶手类型，使用“特性”，单击“编辑类型”按钮，然后单击“复制”按钮。

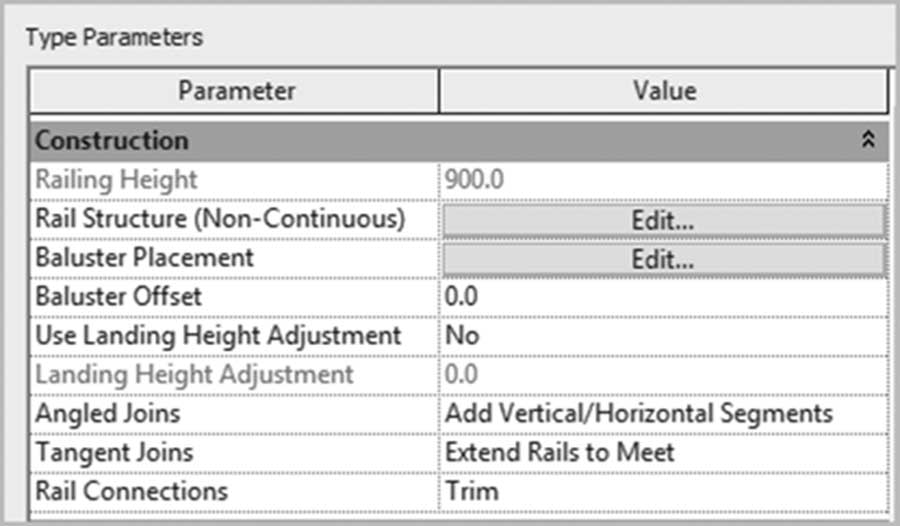

- 在类型参数下，选择控制栏杆扶手水平部分的栏杆结构（非连续），以及控制栏杆扶手垂直部分的栏杆放置。
栏杆结构（非连续）
-
要控制栏杆结构（非连续），请执行以下步骤：
- 单击栏杆结构（非连续）旁边的编辑按钮。

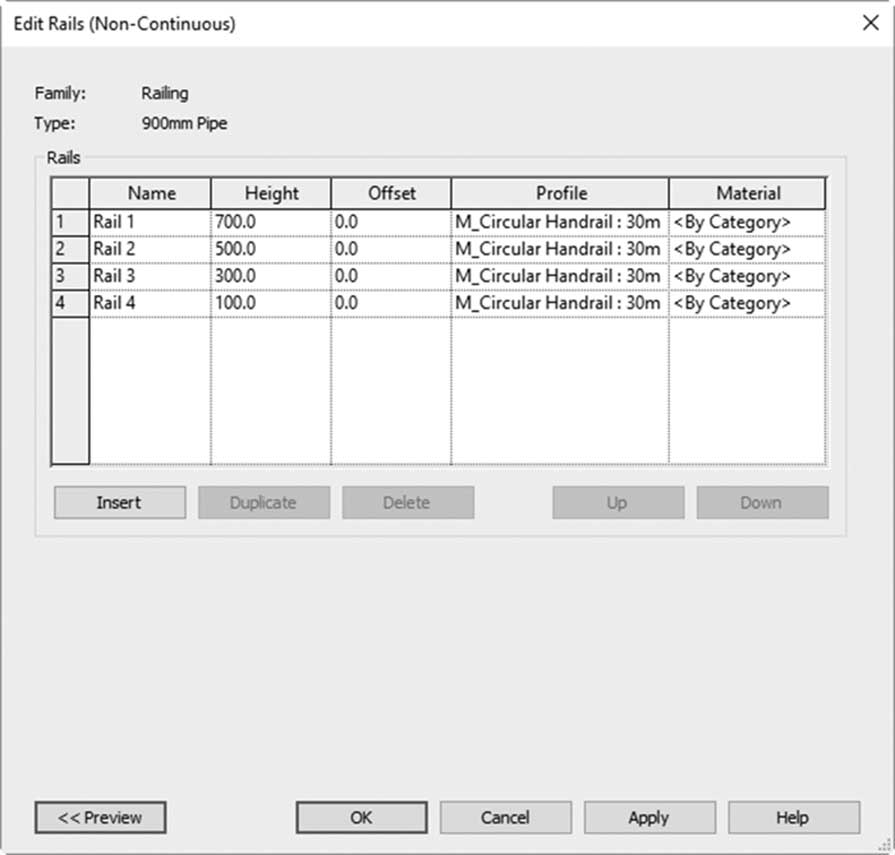

- 您将看到以下对话框：
- 单击插入按钮向列表中添加新的扶手。若要以不同高度多次使用同一扶手，请使用“复制”按钮。要删除某个现有扶手，请单击“删除”。使用“向上”和“向下”按钮按需重新排列扶手。

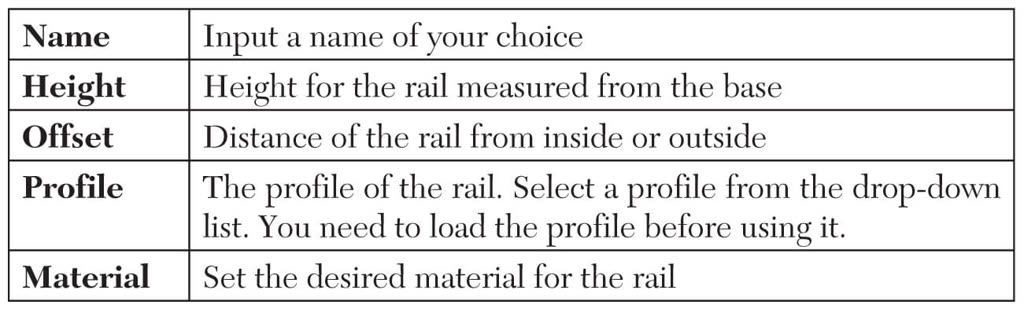

- 每行所需的信息为：
栏杆放置
-
要控制栏杆放置，请执行以下步骤：
- 单击栏杆放置旁边的编辑按钮。

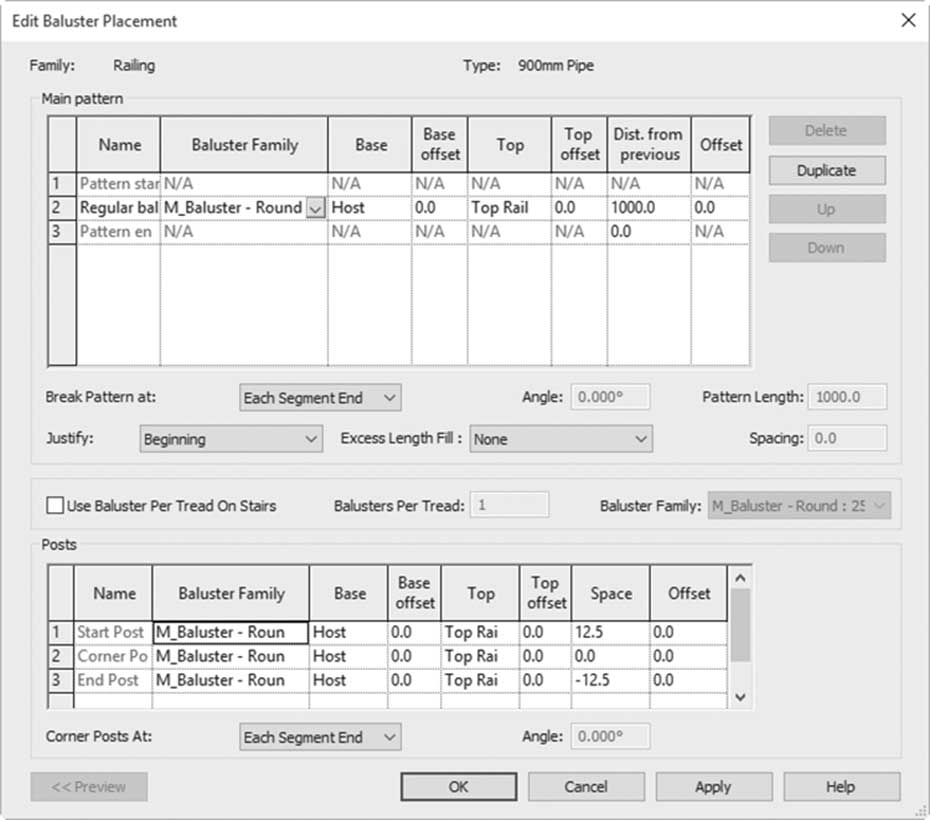

- 您将看到以下对话框：
- 在主图案部分下，添加/更改栏杆和栏杆嵌板族。设置底部、底部偏移、顶部、顶部偏移、距前一个的距离以及偏移（向内或向外）。
- 设置打断图案的位置：每个分段端点、角度大于（设置角度）或从不。
- 设置对齐条件：起点、终点、中心或展开图案以适合。
- 设置超出长度填充：无、截断图案或设置栏杆族。
- 如果您的栏杆扶手类型将用于楼梯，则每级踏步的默认栏杆数量为一。如果您想要更多，请指定每级踏步所需的数量以及栏杆族。
- 在“栏杆柱”部分下，为三个位置（起点、转角和终点）设置栏杆柱的族。设置底部、底部偏移、顶部、顶部偏移、间距以及偏移（向内或向外）。
- 设置转角栏杆柱的位置：每个分段端点、角度大于（设置角度）或从不。
练习 24-3 创建自定义栏杆扶手
- 启动 Revit 2025。
- 打开文件 Exercise 24-3.rvt。
- 您将找到一个栏杆扶手。在三维中查看它并熟悉其构件。
- 转到插入选项卡，找到从库中载入面板，单击载入族按钮。
- 转到“轮廓”文件夹，然后转到“栏杆扶手”文件夹，载入以下族：
a. M_Elliptical Raill.rfa（Elliptical Raill.rfa）
- 再次单击“载入族”，转到“栏杆扶手”文件夹，然后转到“栏杆”文件夹，载入以下族：
a. M_Baluster - Custom2.rfa（Baluster - Custom2.rfa）
b. M_Baluster Panel - Glass w Brackets.rfa（Baluster Panel - Glass w Brackets.rfa）
c. M_Post - Newel.rfa（Post - Newel.rfa）
- 选择栏杆扶手，并复制它，将其命名为 My_Railing1。
- 单击栏杆结构（非连续）旁边的“编辑”。
- 删除扶手 3 和扶手 4。
- 将扶手 1 和扶手 2 的轮廓更改为 M_Elliptical Raill : 40 × 30mm（Elliptical Rail : 1 1/2" × 1 1/8"）。
- 对于扶手 1，设置高度 = 650（2'-3"），对于扶手 2，设置高度 = 600（2'-0"）。
- 单击“确定”并在三维中检查您的栏杆扶手。
- 再次选择栏杆扶手，单击“编辑类型”，然后单击栏杆放置旁边的“编辑”。
- 在“主图案”下，设置常规栏杆 = M_Baluster - Custom2 : 25mm（Baluster - Custom2 : 1"）。
- 复制它，并将栏杆族更改为 M_Baluster Panel - Glass w Brackets : 600mm w 25mm Gap（Baluster Panel - Glass w Brackets : 24" w 1" Gap）。

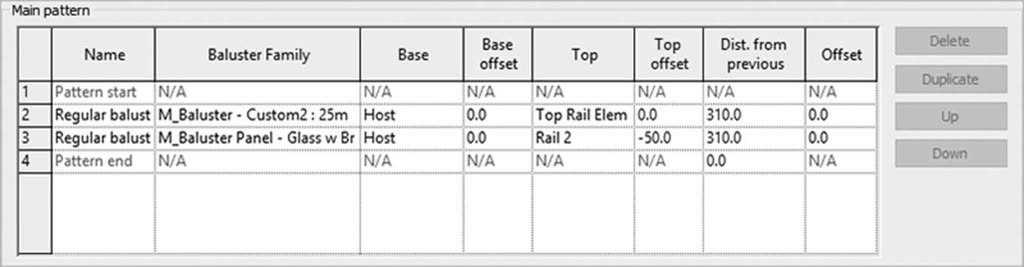

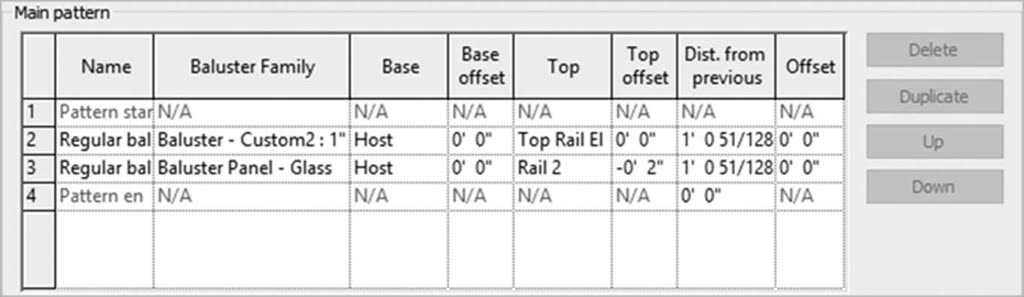

- 设置如下所示的距离：
- 设置对齐 = 展开图案以适合。
- 在“栏杆柱”下，设置起点栏杆柱和终点栏杆柱 = M_Post - Newel : 150mm（Post - Newel : 6 1/4"）。
- 单击两次“确定”，并在三维中查看您的栏杆扶手。
- 转到南立面视图，设置视觉样式 = 着色，并查看栏杆扶手。
- 保存并关闭文件。
