教程 1

教程 1

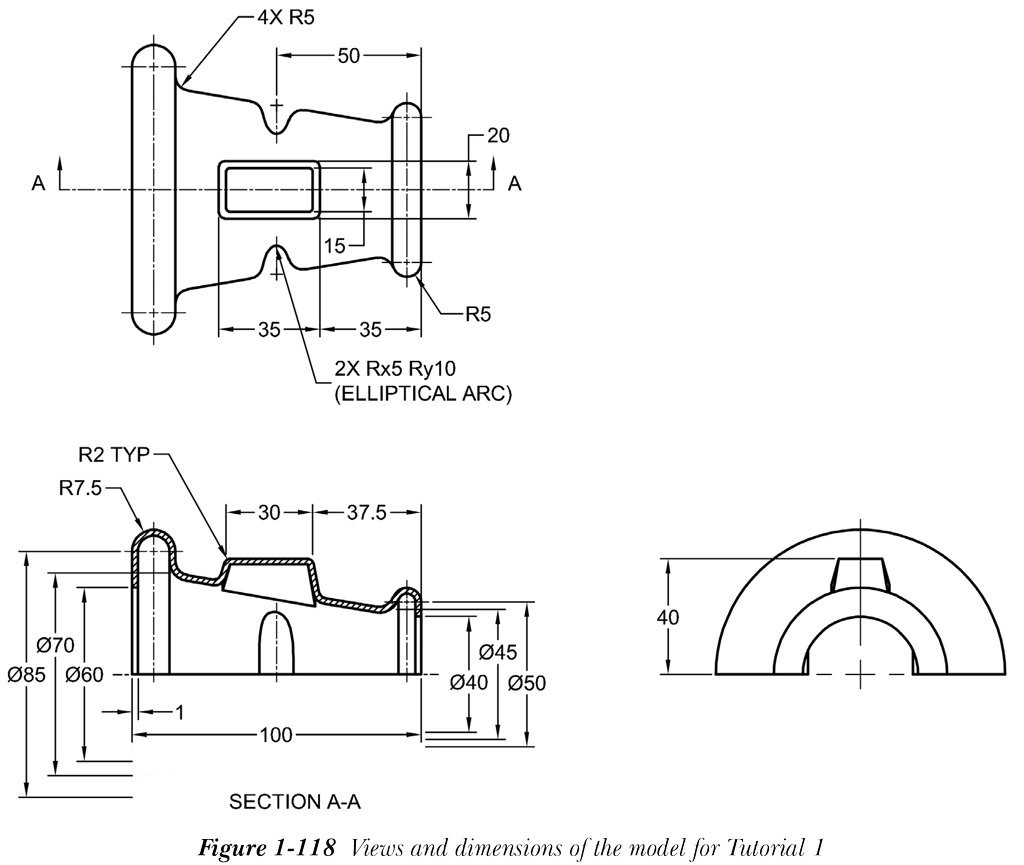

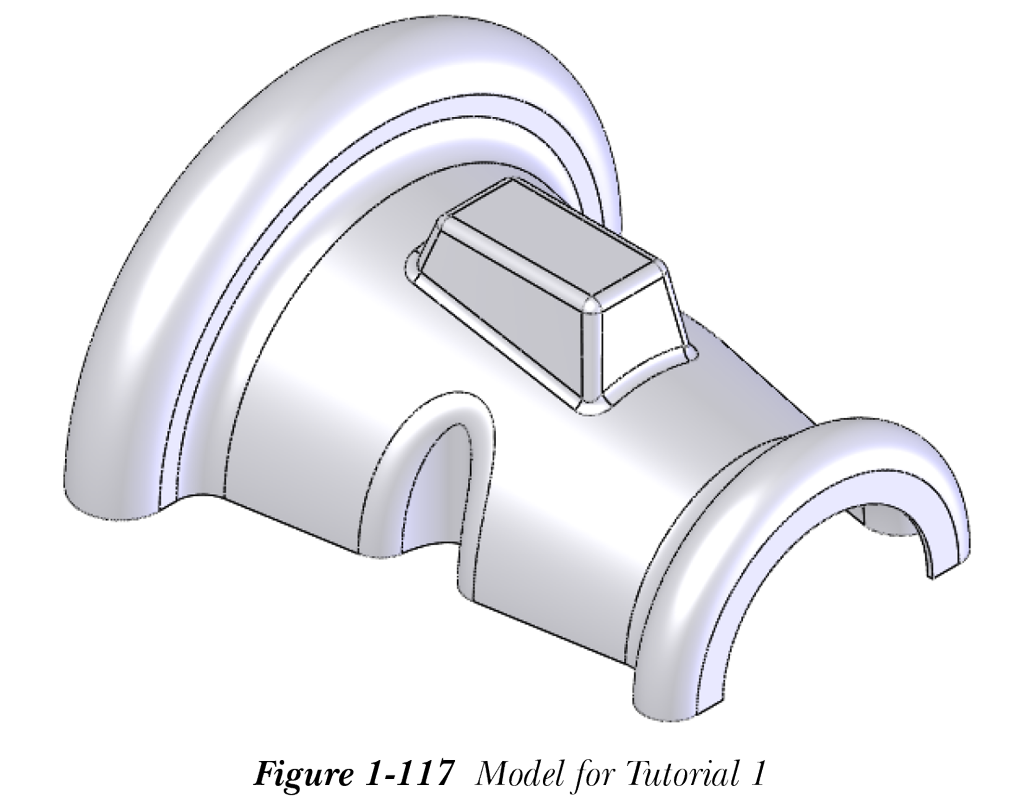

在本教程中，将创建图 1-117 所示的模型。将使用“曲面”CommandManager 中提供的曲面建模工具创建该模型，然后为曲面模型添加壁厚。模型的视图和尺寸如图 1-118 所示。（预计时间：1 小时）

完成本教程需要以下步骤：

a. 使用“中面”选项将草图旋转 180 度，创建模型的基础曲面。

b. 创建第二个曲面特征。

c. 使用修剪工具修剪拉伸曲面。

d. 为修剪后的基础曲面添加圆角。

e. 在距“上视基准面”偏距 40 mm 处创建一个基准面。

f. 创建放样曲面。

g. 在放样特征顶部创建平面曲面，并使用放样特征修剪基础特征。

h. 修剪并缝合所有曲面。

i. 为曲面模型添加圆角。

j. 为缝合曲面添加厚度。

创建基础曲面

要创建此模型，首先需要创建基础曲面。基础曲面将通过旋转在“前视基准面”上创建的草图来创建。

1. 使用“新建 SOLIDWORKS 文档”对话框启动 SOLIDWORKS 零件文档。

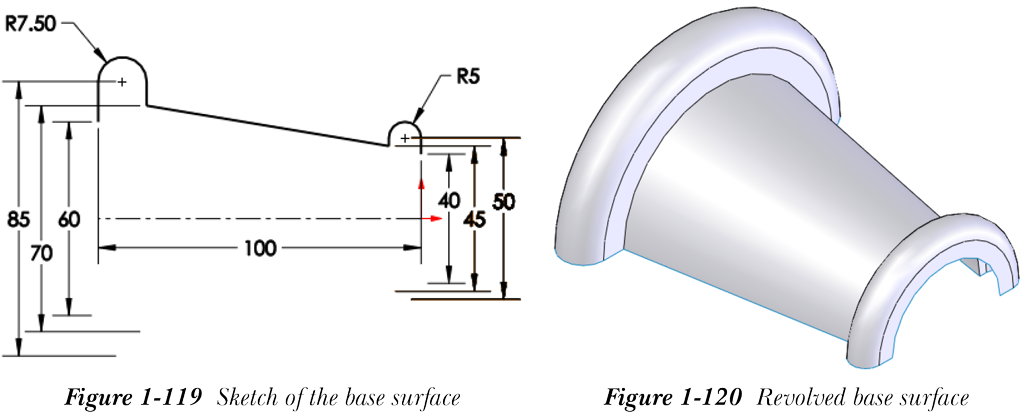

2. 使用“前视基准面”作为草图基准面调用草图环境，并创建基础曲面的草图，如图 1-119 所示。
3. 从“曲面”CommandManager 中选择“旋转曲面”按钮；将显示“曲面-旋转”属性管理器。
4. 在“曲面-旋转”属性管理器中，从“旋转类型”下拉列表中选择“中面”选项，并将“角度”微调框的值设置为 180。
5. 从“曲面-旋转”属性管理器中选择“确定”按钮。图 1-120 显示了生成的旋转基础特征。

创建第二个曲面特征

第二个曲面特征是一个拉伸曲面。此曲面将通过拉伸在“上视基准面”上创建的草图来创建。

1. 选择“上视基准面”作为草图基准面并调用草图环境。

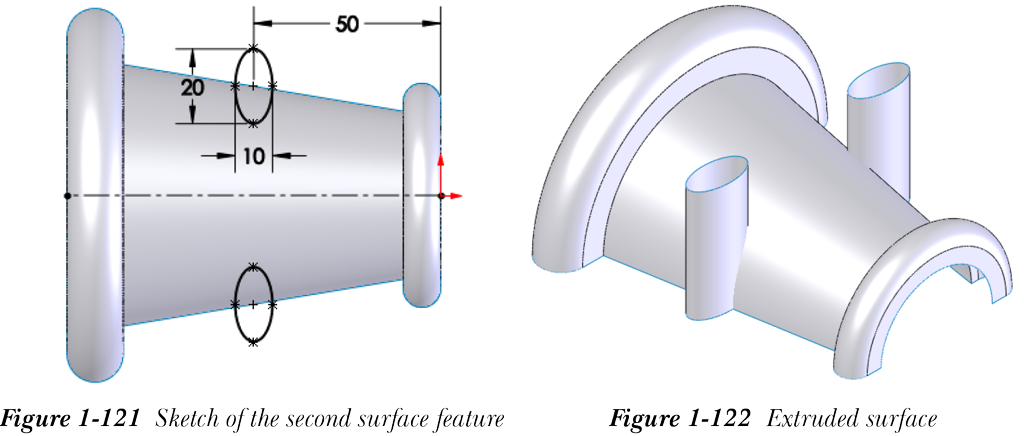

2. 创建第二个曲面特征的草图，如图 1-121 所示。请注意，可能需要在椭圆点之间应用“水平”或“竖直”关系以约束它们。此外，椭圆的中心点应与曲面边线重合。
3. 接下来，从“曲面”CommandManager 中选择“拉伸曲面”按钮；将显示“曲面-拉伸”属性管理器。
4. 在“深度”微调框中设置 40，然后从“曲面-拉伸”属性管理器中选择“确定”按钮。

拉伸草图后创建的曲面如图 1-122 所示。

使用拉伸曲面修剪基础曲面

接下来，需要使用拉伸曲面修剪基础曲面的不需要部分。

1. 从“曲面”CommandManager 中选择“修剪曲面”按钮；将显示“修剪曲面”属性管理器。

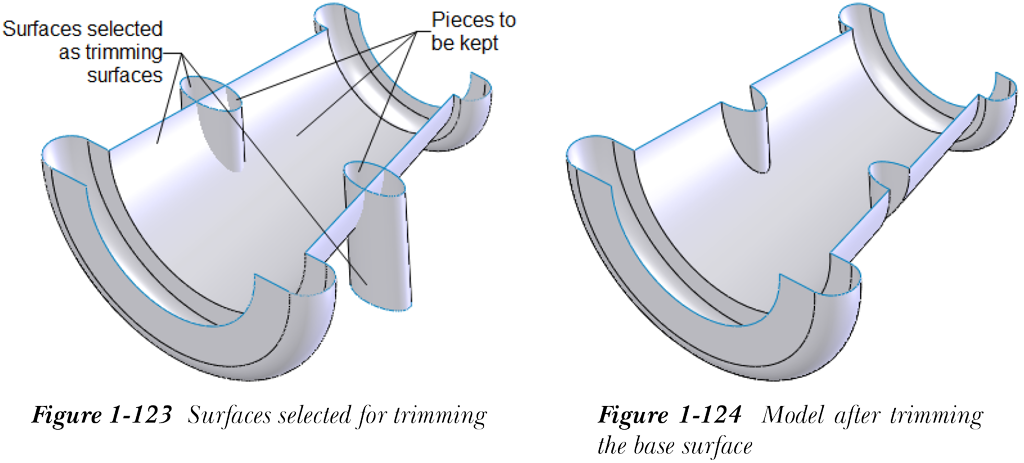

2. 从“修剪类型”卷展栏中选择“相互”单选按钮，然后选择曲面，请参见图 1-123。
3. 接下来，单击“要保留的部分”选择框以调用选择模式。然后，选择要保留的部分，请参见图 1-123。
4. 从“修剪曲面”属性管理器中选择“确定”按钮。修剪基础曲面后的模型如图 1-124 所示。

为修剪曲面的边线添加圆角

接下来，需要为在基础曲面与拉伸曲面相交处创建的边线添加圆角。

1. 从“曲面”CommandManager 中选择“圆角”按钮；将显示“圆角”属性管理器。

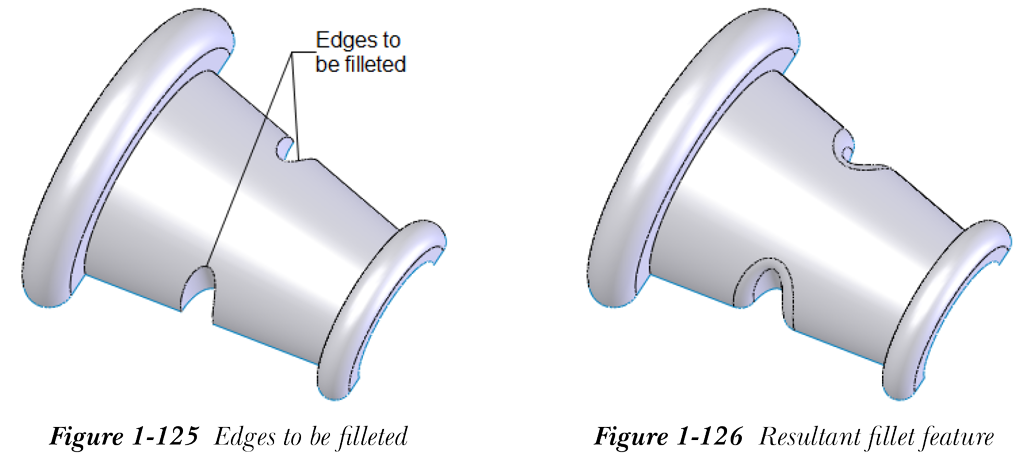

2. 选择要添加圆角的边线，如图 1-125 所示。
3. 在“半径”微调框中设置 5，然后从“圆角”属性管理器中选择“确定”按钮。图 1-126 显示了添加圆角后的模型。

创建放样曲面

接下来，需要创建放样曲面。放样曲面将在两条曲线之间创建。第一条曲线将在“上视基准面”上创建并投影到曲面上。下一条曲线将在偏距基准面上创建。

1. 在距“上视基准面”偏距 40 mm 处创建一个基准面，然后使用“上视基准面”作为草图基准面调用草图环境。

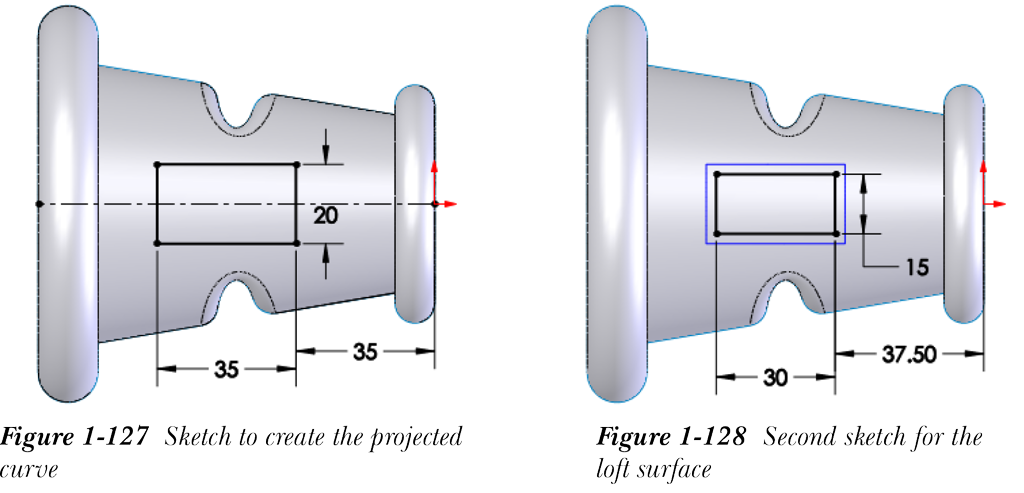

2. 创建草图，如图 1-127 所示，然后退出草图环境。

接下来，需要将此草图投影到基础曲面上。

3. 从“曲面”CommandManager 中选择“曲线 > 投影曲线”；将调用“投影曲线”属性管理器。
4. 从“投影类型”区域中选择“面上草图”单选按钮。
5. 接下来，选择草图。选择草图后，“投影面”选择框将被激活。
6. 选择基础曲面的中间部分。从“投影曲线”属性管理器中选择“确定”按钮。

接下来，需要创建第二条曲线以创建放样曲面。

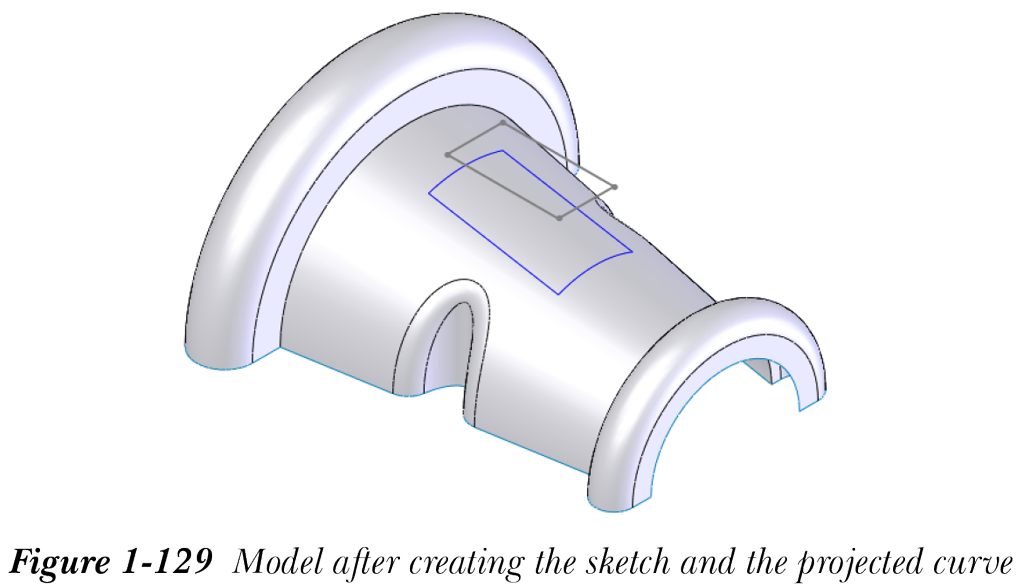

7. 使用新建的基准面作为草图基准面调用草图环境，然后创建草图，如图 1-128 所示。然后，退出草图环境。图 1-129 显示了创建草图和投影曲线后的模型。

8. 从“曲面”CommandManager 中选择“放样曲面”按钮；将显示“曲面-放样”属性管理器。

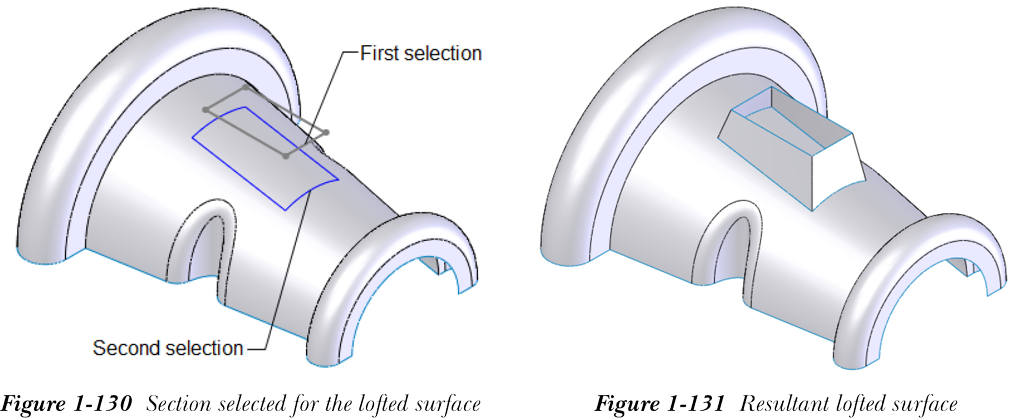

9. 选择放样截面，如图 1-130 所示，然后从“曲面-放样”属性管理器中选择“确定”按钮。图 1-131 显示了创建放样曲面后的模型。

创建平面曲面

接下来，需要使用放样曲面的顶部边线创建平面曲面。

1. 从“曲面”CommandManager 中选择“平面曲面”按钮；将显示“平面曲面”属性管理器。

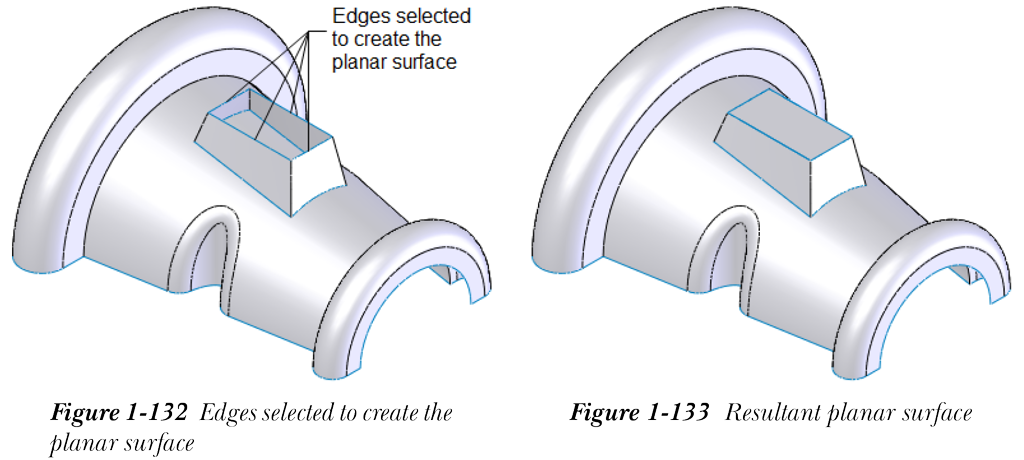

2. 选择边线，如图 1-132 所示，以创建平面曲面；所选边线的名称将显示在“平面曲面”属性管理器的“边界实体”选择框中。
3. 从“平面曲面”属性管理器中选择“确定”按钮；将创建平面曲面。图 1-133 显示了生成的平面曲面。

使用放样曲面修剪基础曲面

接下来，需要使用放样曲面修剪基础曲面。

1. 从“曲面”CommandManager 中选择“修剪曲面”按钮，以调用“修剪曲面”属性管理器。
2. 从“修剪类型”卷展栏中选择“标准”单选按钮。接下来，选择放样曲面作为修剪工具，然后选择基础曲面作为要保留的部分。
3. 从“修剪曲面”属性管理器中选择“确定”按钮。

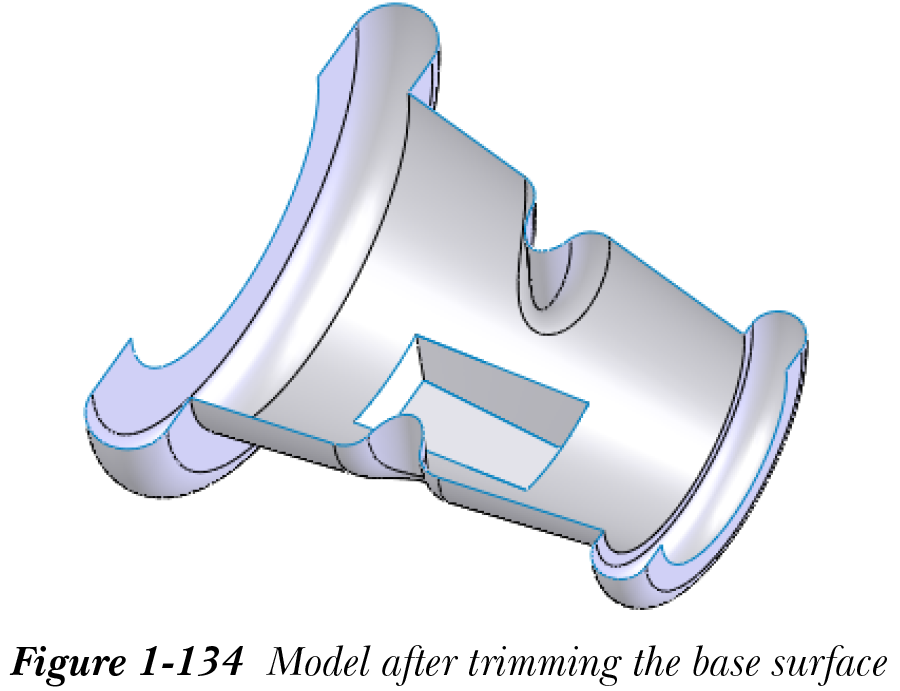

图 1-134 显示了使用放样曲面修剪基础特征后的模型。

缝合所有曲面

接下来，需要使用“缝合曲面”工具将基础曲面、放样曲面和平面曲面缝合在一起，以便在边线上创建圆角。请注意，如果要为使用多个曲面创建的曲面模型添加壁厚，需要先缝合所有曲面。

1. 从“曲面”CommandManager 中选择“缝合曲面”按钮；将调用“缝合曲面”属性管理器。
2. 从绘图区中选择基础曲面、放样曲面和平面曲面；所选曲面的名称将显示在“要缝合的曲面和面”选择框中。
3. 接下来，从“缝合曲面”属性管理器中选择“确定”按钮；所选曲面将被缝合。

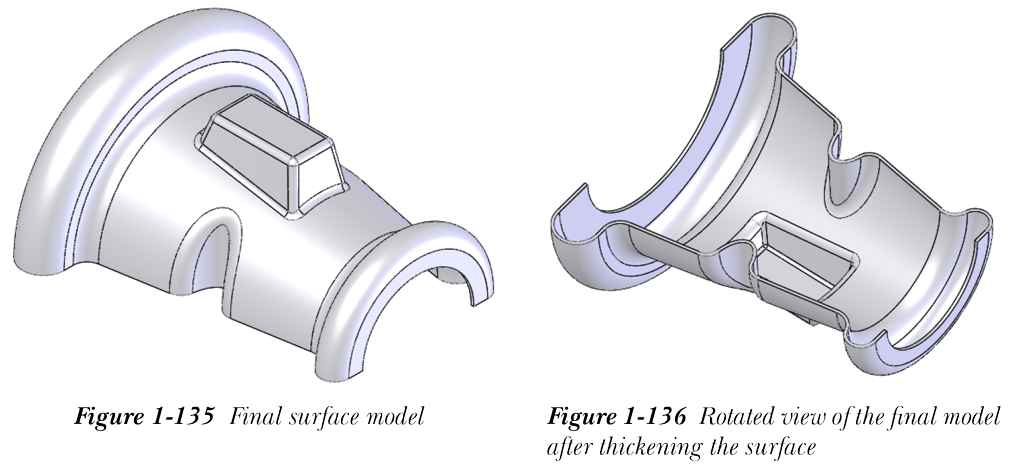

4. 为模型添加所需的圆角。有关圆角的尺寸，请参见图 1-118。添加圆角后的最终曲面模型如图 1-135 所示。

为曲面模型添加厚度

接下来，需要为曲面模型添加厚度。

1. 从“曲面”CommandManager 中选择“加厚”按钮，以调用“加厚”属性管理器。
2. 选择曲面模型，然后在“厚度”微调框中设置 1。接下来，选择“加厚侧 1”按钮以在另一方向添加厚度。
3. 从“加厚”属性管理器中选择“确定”按钮。

图 1-136 显示了加厚曲面后最终模型的旋转视图。

保存模型

1. 从菜单栏中选择“保存”按钮，将图形以名称 c01_tut01 保存到以下位置并关闭文件。

DocumentsSOLIDWORKSc01
