教程 1

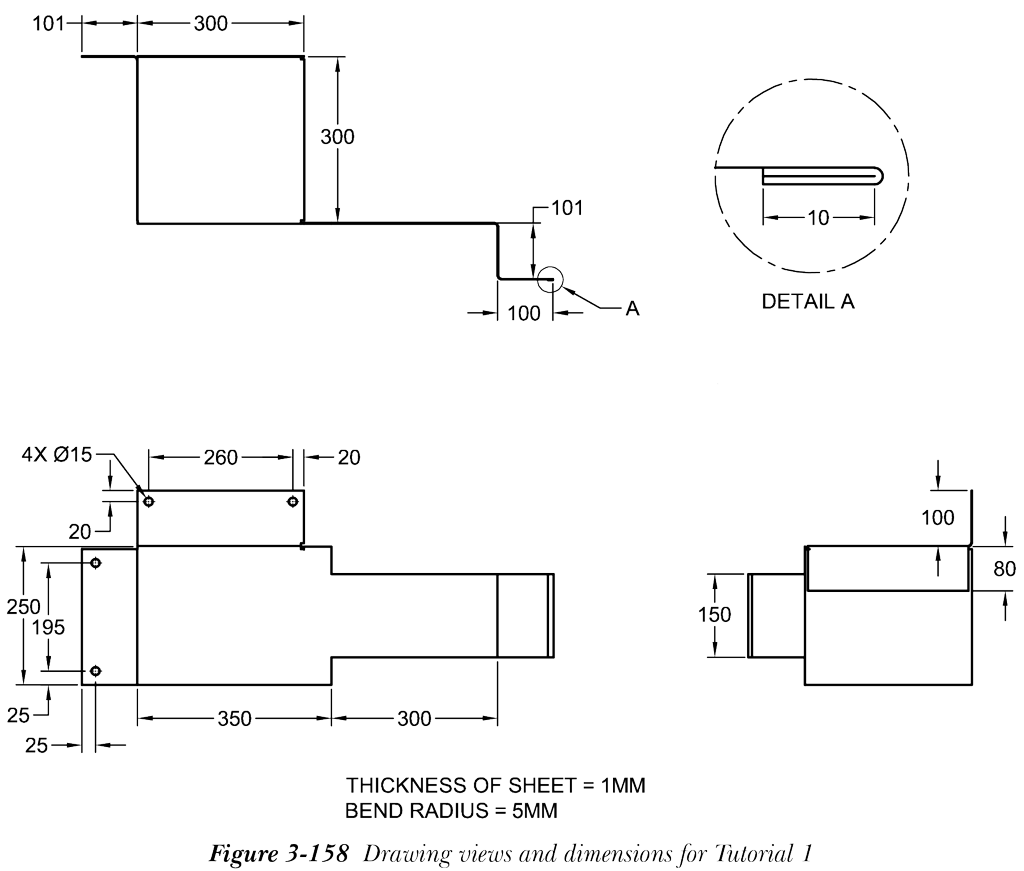

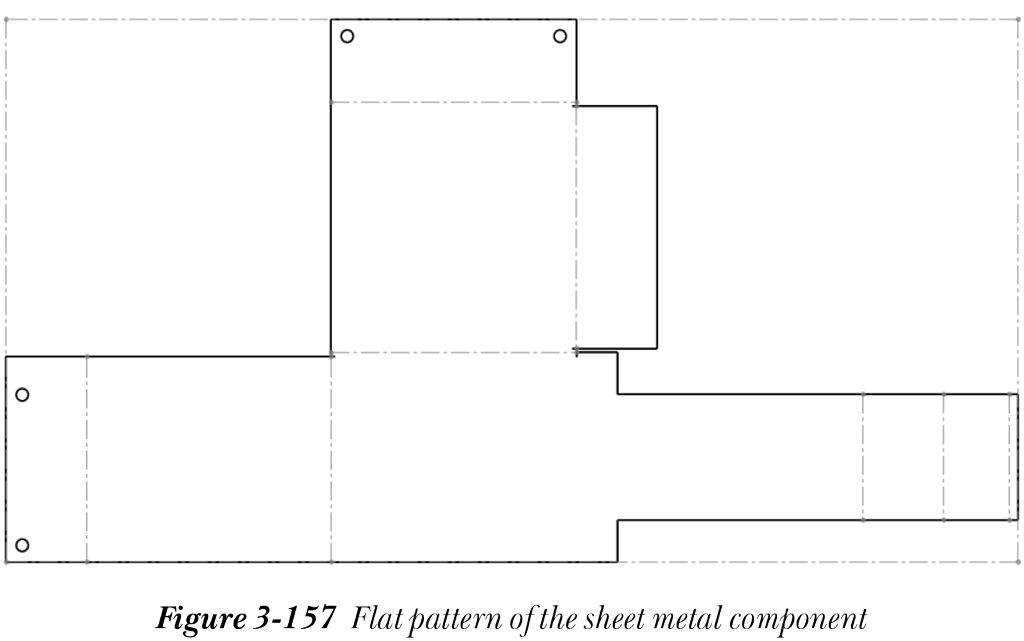

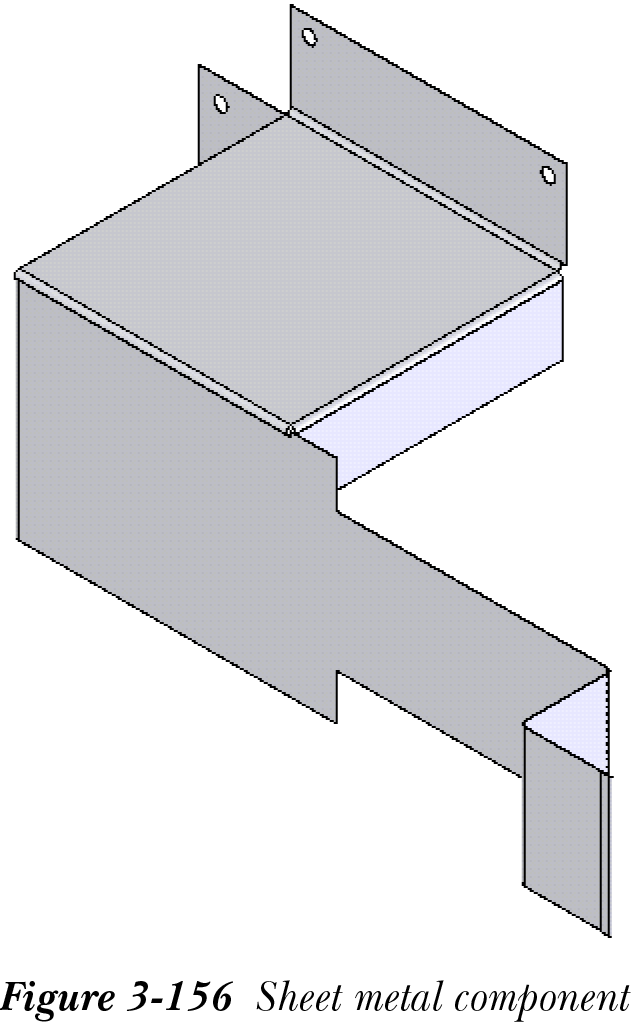

在本教程中，您将创建图 3-156 所示的钣金零部件。钣金零部件的展开图及其视图和尺寸分别如图 3-157 和图 3-158 所示。您将首先创建基体法兰，然后创建其他特征。创建模型后，您将创建其展开图。（预计时间：45 分钟）

完成本教程需要以下步骤：

a. 创建钣金零部件的基体法兰。

b. 向钣金零部件添加其他所需的法兰。

c. 创建薄片特征。

d. 向最右侧法兰添加折边。

e. 创建钣金零部件的展开图。

f. 保存模型。

要创建此钣金零部件，首先需要创建基体法兰。基体法兰将使用在前视基准面上绘制的矩形草图创建。

在零件模式下启动新的 SOLIDWORKS 文档。
使用前视基准面作为草图绘制平面调用草图绘制环境。
创建一个 350x250 mm 的矩形作为基体法兰的草图，参见图 3-158。
从钣金 CommandManager 中选择 基体法兰/薄片（Base Flange/Tab） 工具；将显示 基体法兰（Base Flange） PropertyManager。
设置以下参数的值，然后从 基体法兰（Base Flange） PropertyManager 中选择 确定 按钮。

厚度：1 K 因子：1 自动释放槽类型：矩形比例：0.5

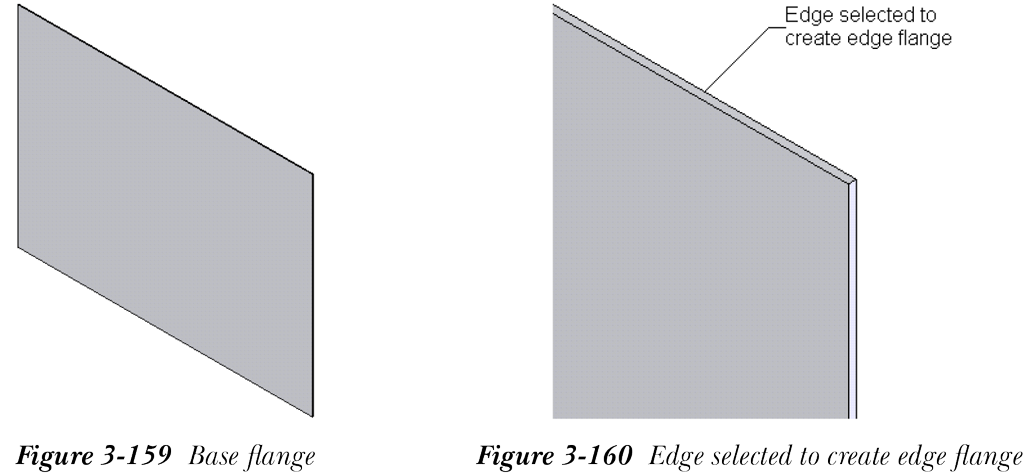

图 3-159 显示了在前视基准面上创建的基体法兰。

创建基体法兰后，需要使用基体法兰的顶部边线作为参考创建第一个边线法兰。您会观察到 FeatureManager 设计树中显示了 Sheet-Metal1 特征。在创建第一个边线法兰之前，使用 Sheet-Metal1 特征修改默认折弯半径。

从 FeatureManager 设计树中选择 Sheet-Metal 节点以调用弹出工具栏。接下来，从弹出工具栏中选择 编辑特征（Edit Feature） 选项。
将 折弯半径（Bend Radius） 微调框中的值设置为 5，然后从 Sheet-Metal PropertyManager 中选择 确定 按钮。
从钣金 CommandManager 中选择 边线法兰（Edge Flange） 工具；将显示 Edge-Flange1 PropertyManager。此外，将提示您选择平面面的线性边线以创建边线法兰。
选择基体法兰的边线，如图 3-160 所示。

在 法兰长度（Flange Length） 卷展栏中，将 长度（Length） 微调框中的值设置为 300。从 法兰位置（Flange Position） 卷展栏中选择 材料在外（Material Outside） 按钮。确保法兰沿向后方向创建。

接下来，需要编辑边线法兰的轮廓。

从 法兰参数（Flange Parameters） 卷展栏中选择 编辑法兰轮廓（Edit Flange Profile） 按钮。一旦选择此按钮，将调用草图绘制环境并显示 轮廓草图（Profile Sketch） 对话框。

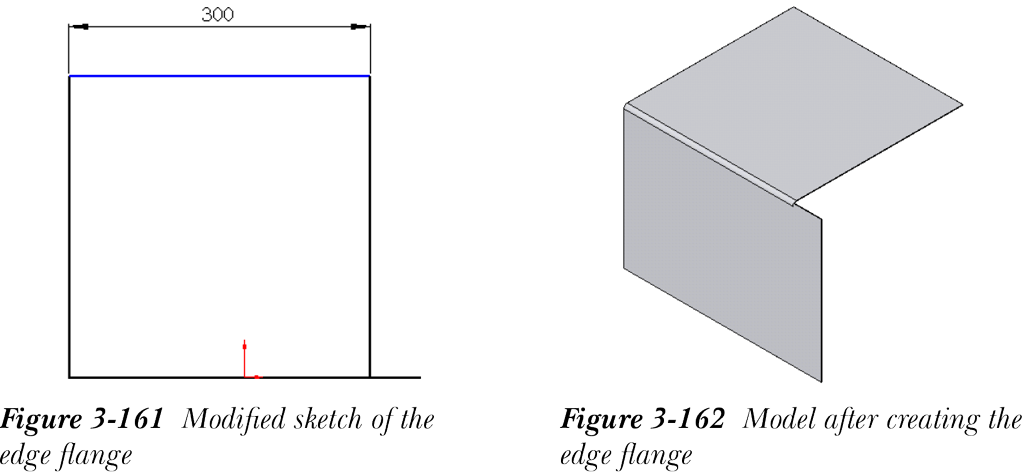

编辑草图，参见图 3-161。从 轮廓草图（Profile Sketch） 对话框中选择 完成（Finish） 按钮。创建第一个法兰后的模型如图 3-162 所示。

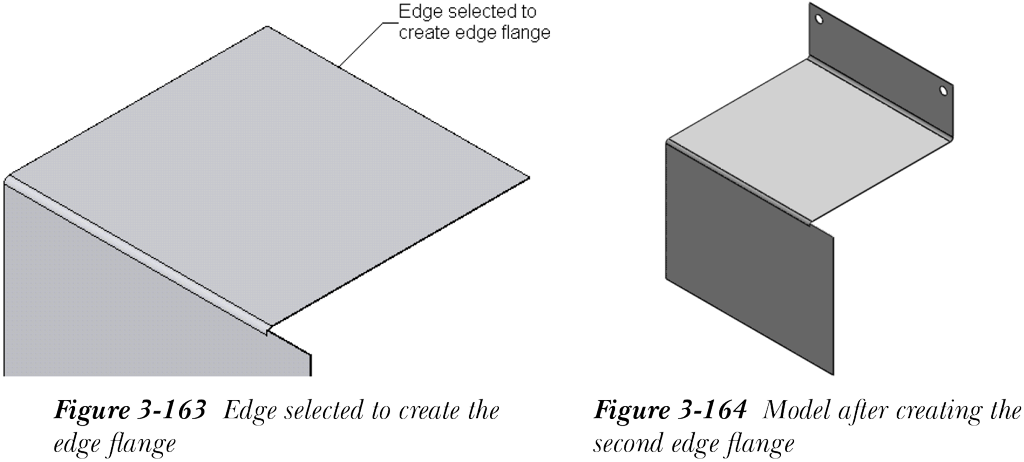

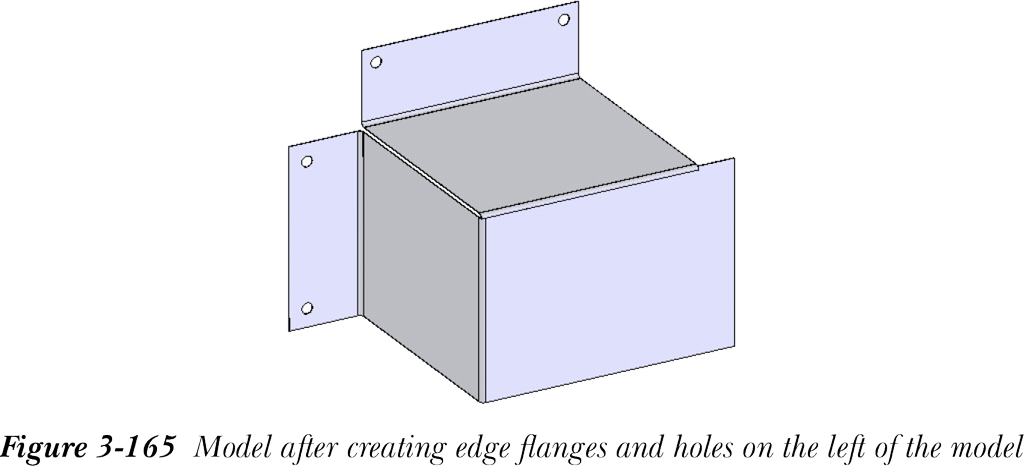

接下来，需要创建带有孔的第二个边线法兰。

接下来，需要向钣金零部件添加薄片特征。薄片特征用于向基体法兰或任何其他法兰特征添加材料。

选择基体法兰的前表面作为草图绘制平面并调用草图绘制环境。

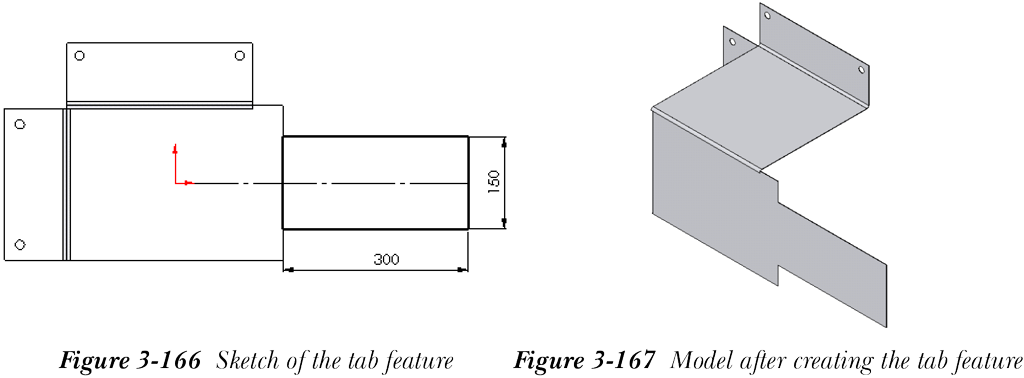

绘制薄片特征的草图，如图 3-166 所示。
从钣金 CommandManager 中选择 基体法兰/薄片（Base-Flange/Tab） 工具；将显示 基体法兰（Base Flange） PropertyManager。如果 合并结果（Merge result） 复选框默认未选中，请选择它，然后选择 确定 按钮；薄片特征创建完成，如图 3-167 所示。

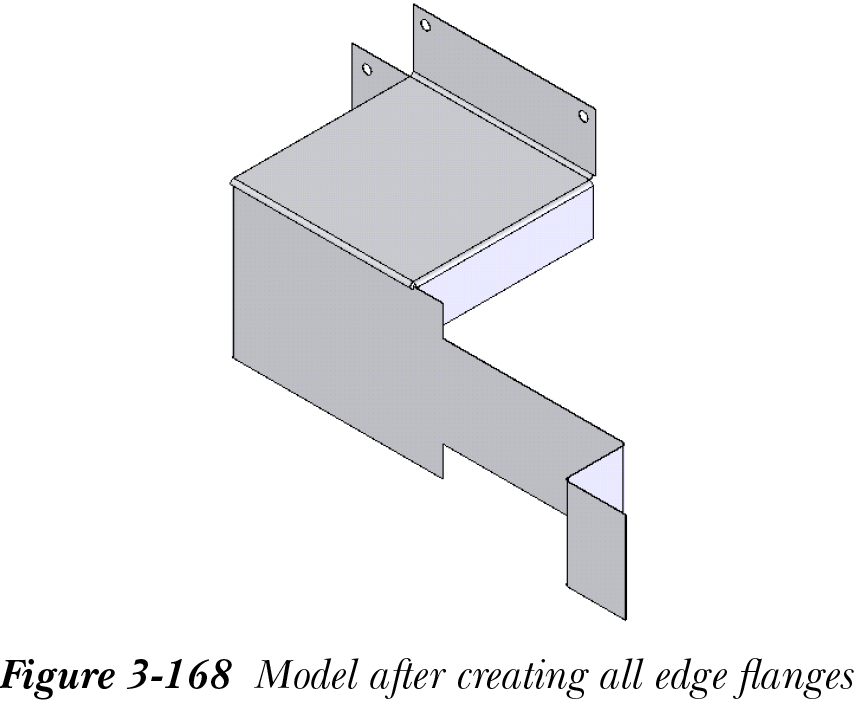

再创建三个边线法兰，一个长度为 100 mm，一个长度为 101 mm，一个长度为 80 mm，参见图 3-158。创建所有边线法兰后的模型如图 3-168 所示。

创建其他钣金特征后，需要在最右侧的边线法兰上创建折边。

从钣金 CommandManager 中选择 折边（Hem） 工具；将显示 折边（Hem） PropertyManager。
从 边线（Edges） 卷展栏中选择 折弯在外（Bend Outside） 按钮，从 类型和大小（Type and Size） 卷展栏中选择 闭合（Closed） 按钮。接下来，将 长度（Length） 微调框中的值设置为 10。

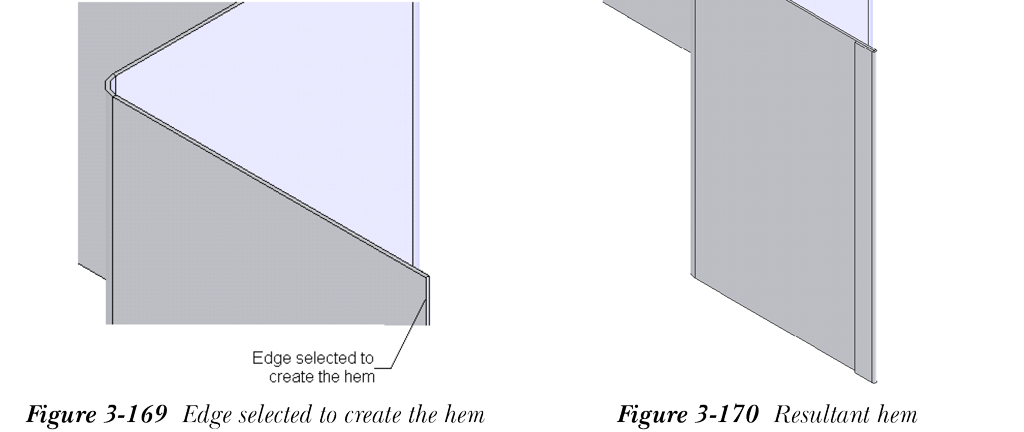

选择要创建折边的边线，如图 3-169 所示；折边创建完成，如图 3-170 所示。

创建钣金零部件后，需要创建其展开图。

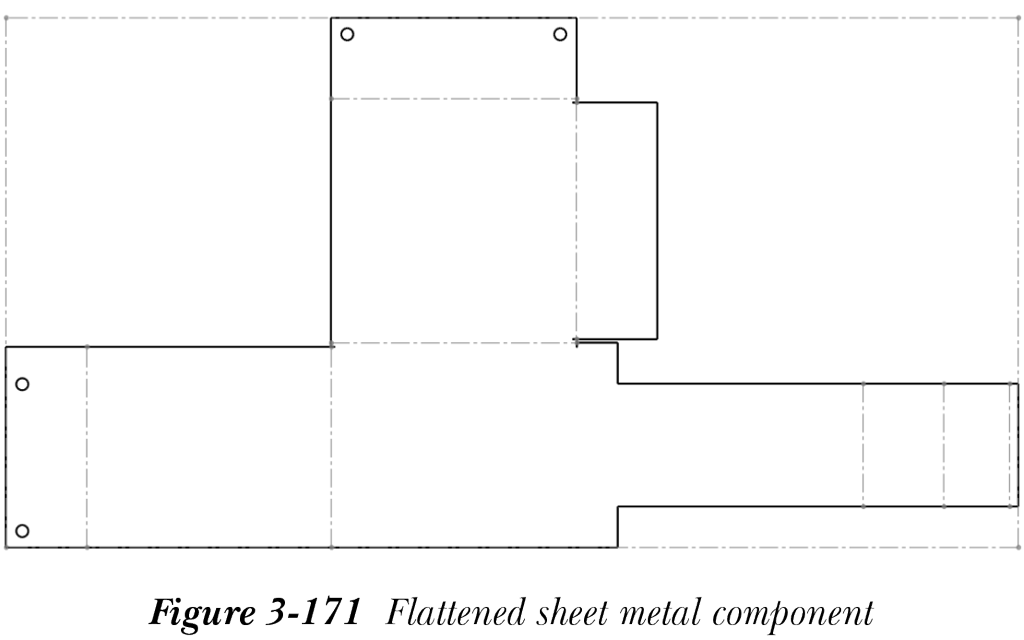

展平的钣金零部件如图 3-171 所示。

接下来，需要保存模型。
