项目 9
折弯机装配体

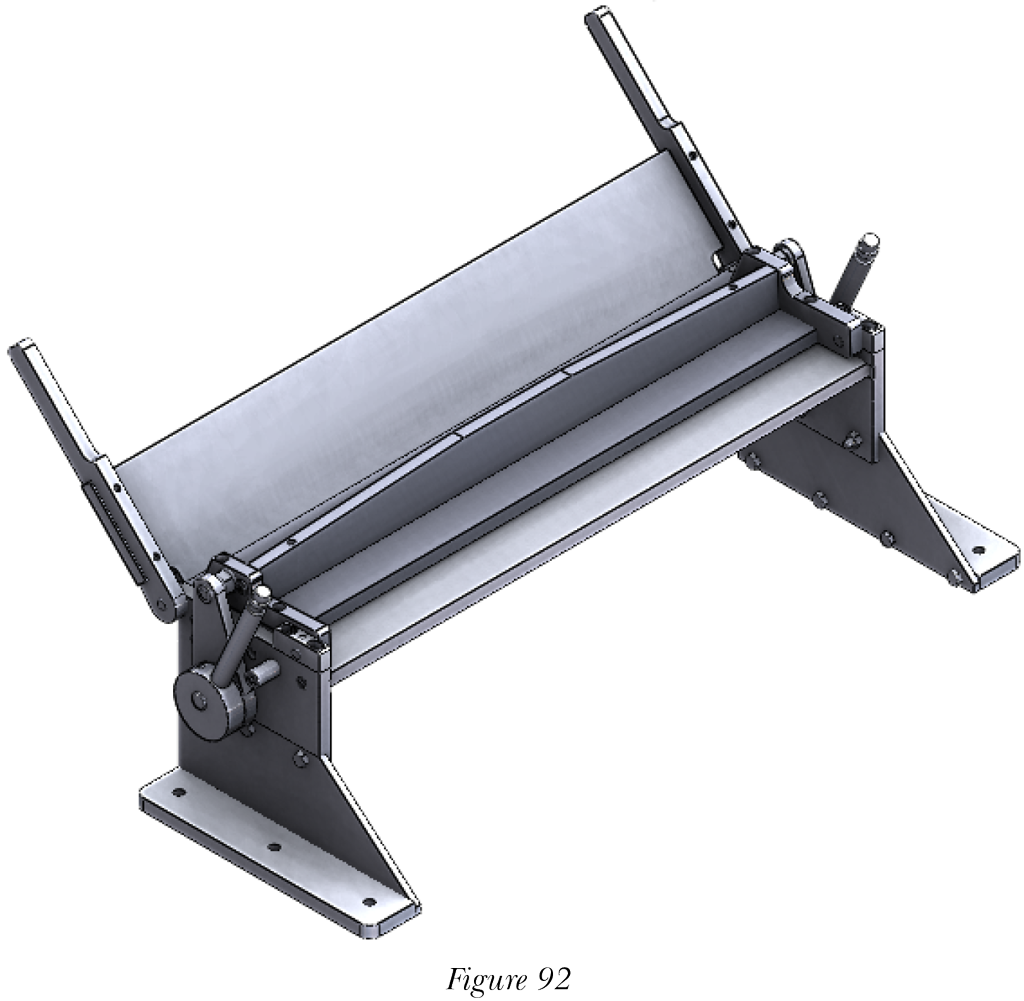

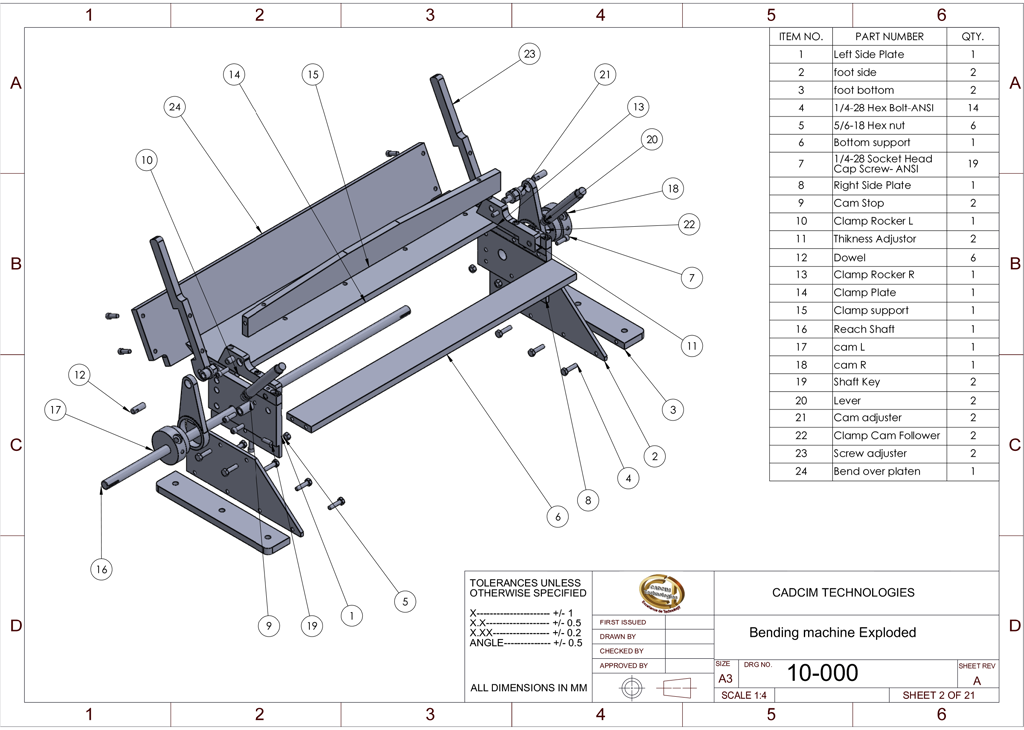

在本项目中，您将为折弯机装配体创建零部件，然后组装它们，参见图 92 和图 93。您需要将所有零部件创建为单独的零件文件。零部件的视图和尺寸如图 94 至图 111 所示。
图 93
图 94
图 95
图 96
图 97
图 98
图 99
图 100
图 101
图 102
图 103
图 104
图 105
图 106
图 107
图 108
图 109
图 110
图 111
