教程 1

教程 1

完成本教程需要以下步骤：

a. 从 www.cadcim.com 下载并打开装配体文件。

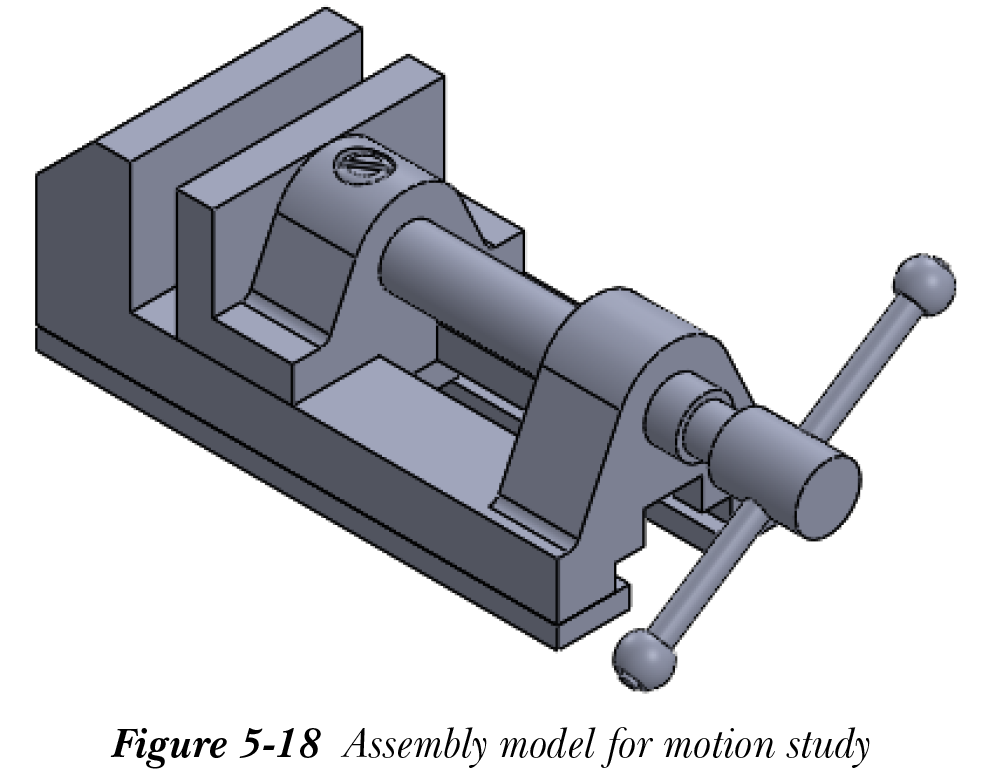

b. 打开 台虎钳（Bench Vice） 装配体文档。

c. 在装配体中添加马达。

d. 模拟装配体的运动。

打开装配体文档

接下来，你需要在 SOLIDWORKS 窗口中打开装配体文档。

1. 调用 打开（Open） 对话框，浏览到保存 Bench Vice.SLDASM 文档的位置并将其打开；你要对其执行运动分析的装配体文档将显示在装配体窗口中。

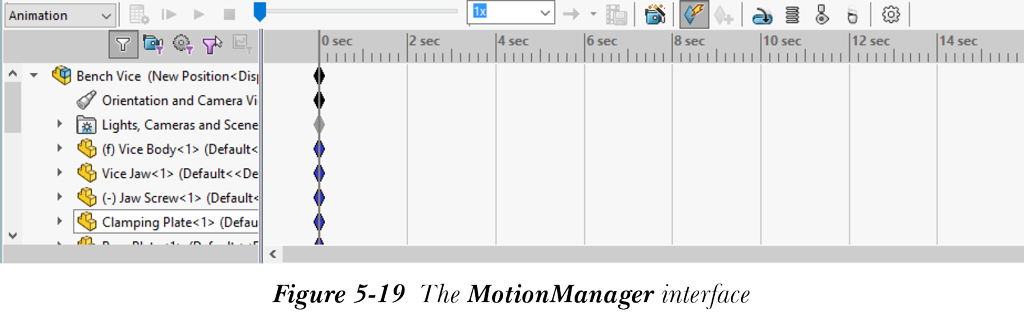

2. 单击底部显示的 运动算例 1（Motion Study 1） 选项卡；将显示 MotionManager 界面，如图 5-19 所示。

向装配体添加马达

在执行运动分析之前，你需要通过添加马达在零部件之间添加运动。

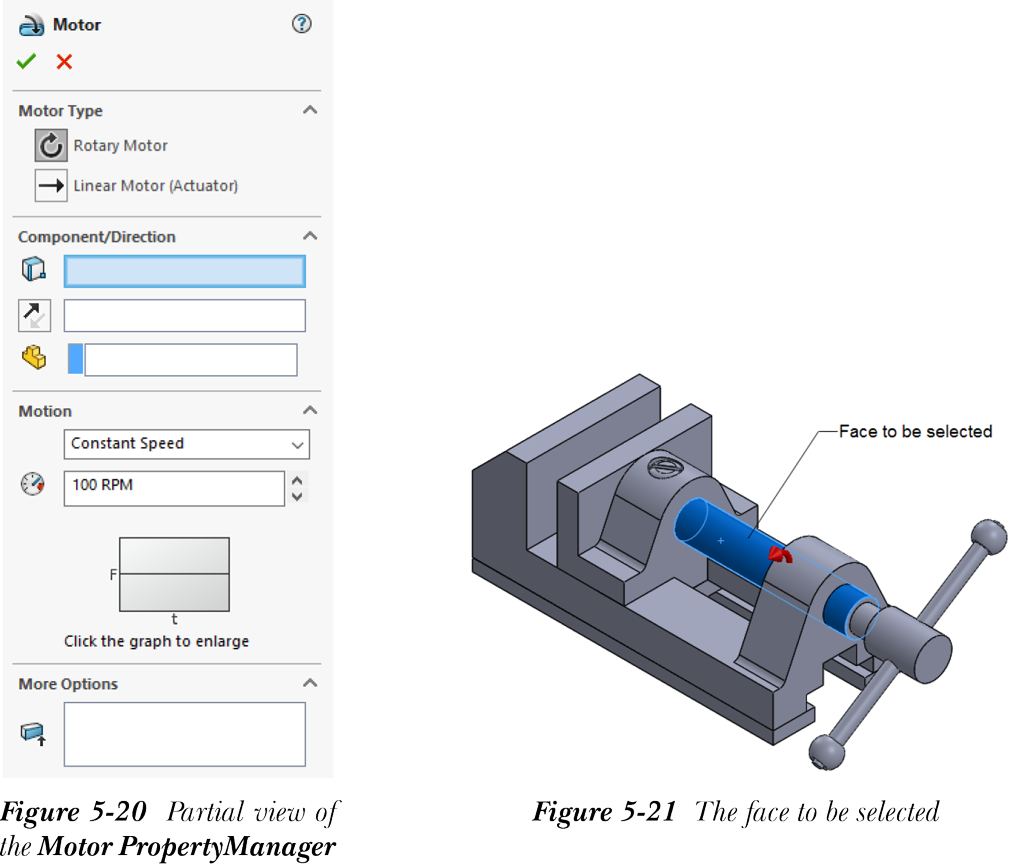

1. 从 MotionManager 工具栏中选择 马达（Motor） 按钮；将显示 马达（Motor） PropertyManager，如图 5-20 所示。
2. 从 马达类型（Motor Type） 卷展栏中选择 旋转马达（Rotary Motor） 按钮（如果默认未选择）。
3. 单击 零部件/方向（Component/Direction） 卷展栏的 马达位置（Motor Location） 选择框，然后选择 台虎钳丝杠（Jaw Screw） 的圆柱面，参考图 5-21。所选面的名称将显示在 马达方向（Motor Direction） 选择框中。

4. 确保 运动（Motion） 卷展栏的 函数（Function） 下拉列表中已选择 等速（Constant Speed） 选项。在 运动（Motion） 卷展栏的 速度（Speed） 微调框中设置值 150。
5. 在 马达（Motor） PropertyManager 中选择 确定（OK） 按钮以添加马达。

模拟运动算例

1. 从 MotionManager 工具栏中选择 计算（Calculate） 按钮；装配体零部件的运动将显示在装配体窗口中。

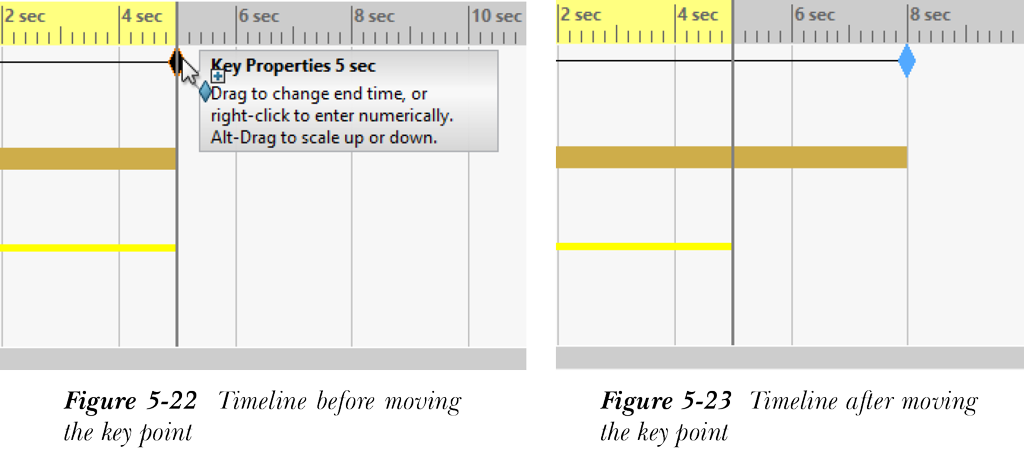

2. 从 MotionManager 工具栏中选择 停止（Stop） 按钮以停止动画，然后要增加动画的播放时间，请选择第一行的关键点并将其拖动到所需时间点，参考图 5-22 和图 5-23。

3. 再次选择 计算（Calculate） 按钮以播放动画直到指定的时间点。
