通过将其设计为零件来创建钣金零部件

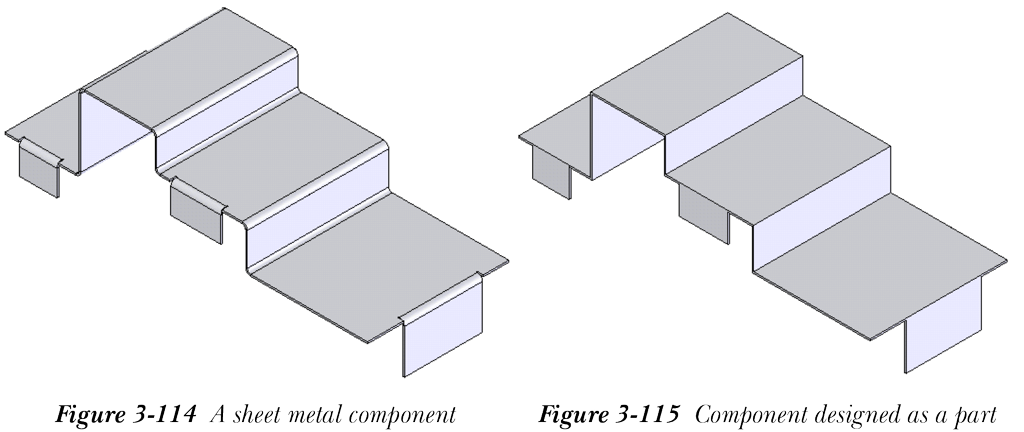

SOLIDWORKS 为您提供了一个选项，可以首先在零件模式下设计整个零件，然后将其转换为钣金零部件。以图 3-114 所示的钣金零部件为例。要创建该零部件，请使用零件建模工具设计钣金零部件，如图 3-115 所示。

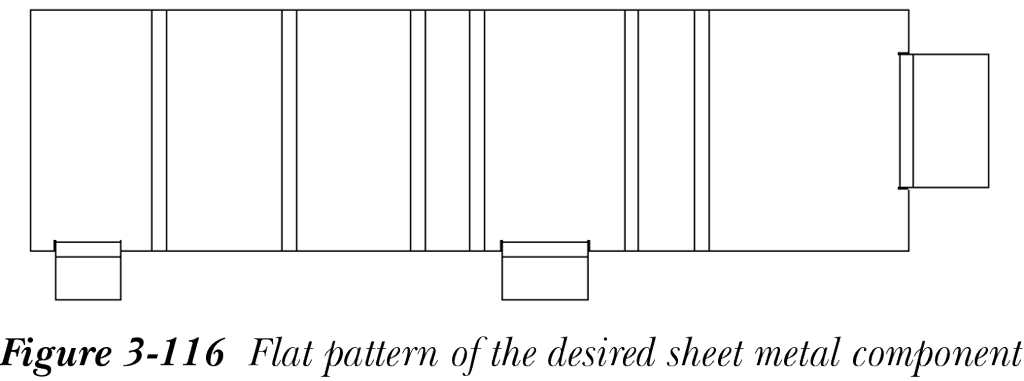

将其设计为零件后，从钣金工具栏中调用 插入折弯（Insert Bends） 工具；将显示 折弯（Bends） PropertyManager。选择要固定的面并指定钣金参数。从 折弯（Bends） PropertyManager 中选择 确定 按钮；零件文件将转换为钣金零件。如果向钣金零部件添加了一些释放槽，将显示 SOLIDWORKS 消息框，并通知您已为一个或多个折弯制作了自动释放槽切除。从该消息框中选择 确定 按钮；钣金零部件将创建完成。图 3-116 显示了图 3-114 所示钣金零部件的展开图。
折弯类型
现在，您需要了解在通过转换零件创建钣金零部件时添加到钣金零部件的各种折弯类型。在此转换过程中添加到钣金零部件的折弯类型将在下文讨论。
尖角折弯

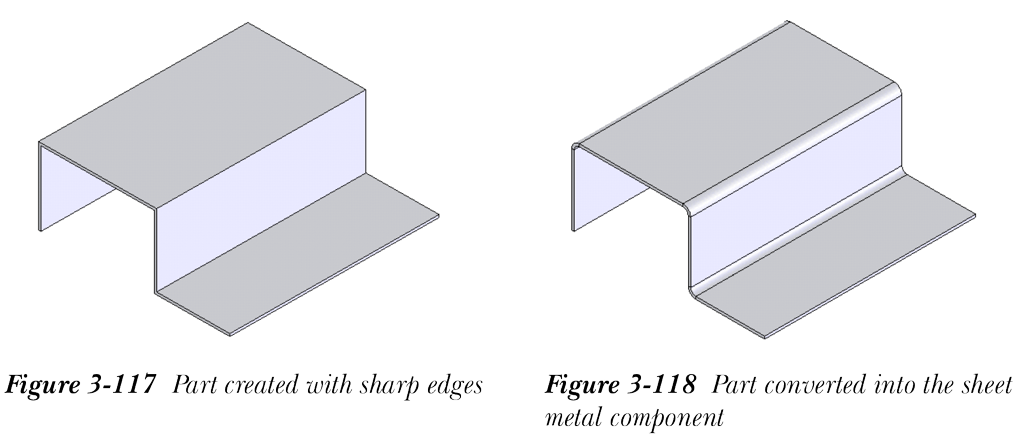

如果创建一个带有尖角的零件并将其转换为钣金零部件，则添加到钣金零部件的折弯将被识别为尖角折弯。尖角折弯放置在 FeatureManager 设计树中的 Flatten-Bends1 特征中。图 3-117 显示了使用尖角创建的零件。图 3-118 显示了转换为钣金零部件后的零件。
圆角折弯

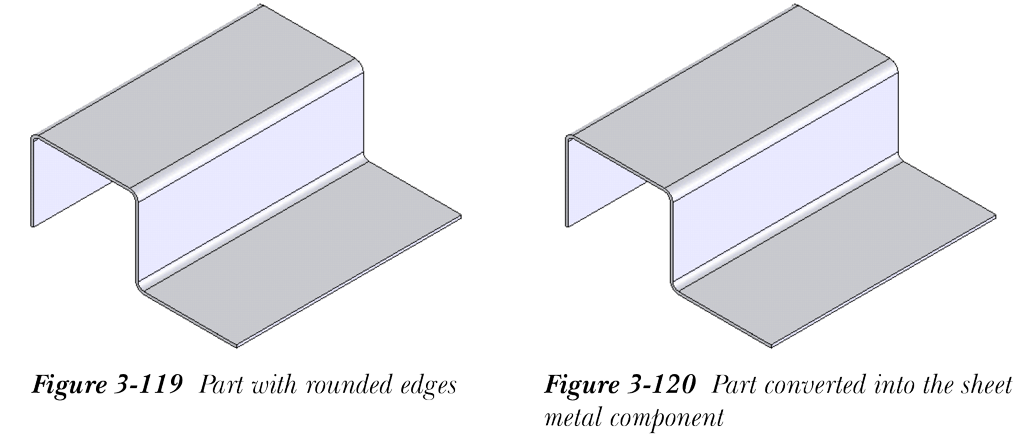

如果对模型的草图应用了圆角，使其半径等于折弯半径，并将模型转换为钣金零部件，则添加到模型中的圆角将被识别为圆角折弯。圆角折弯放置在 FeatureManager 设计树中的 Flatten-Bends1 特征中。图 3-119 显示了使用圆角创建的零件。图 3-120 显示了转换为钣金零部件后的零件。
平板折弯
平板折弯是通过折弯展平的钣金而创建的折弯。平板折弯放置在 FeatureManager 设计树中的 Process-Bends1 特征中。创建这些类型折弯的步骤已在前面讨论过。
