将实体转换为钣金零件
CommandManager：钣金 > 转换为钣金
SOLIDWORKS 菜单：插入 > 钣金 > 转换为钣金
工具栏：钣金 > 转换为钣金

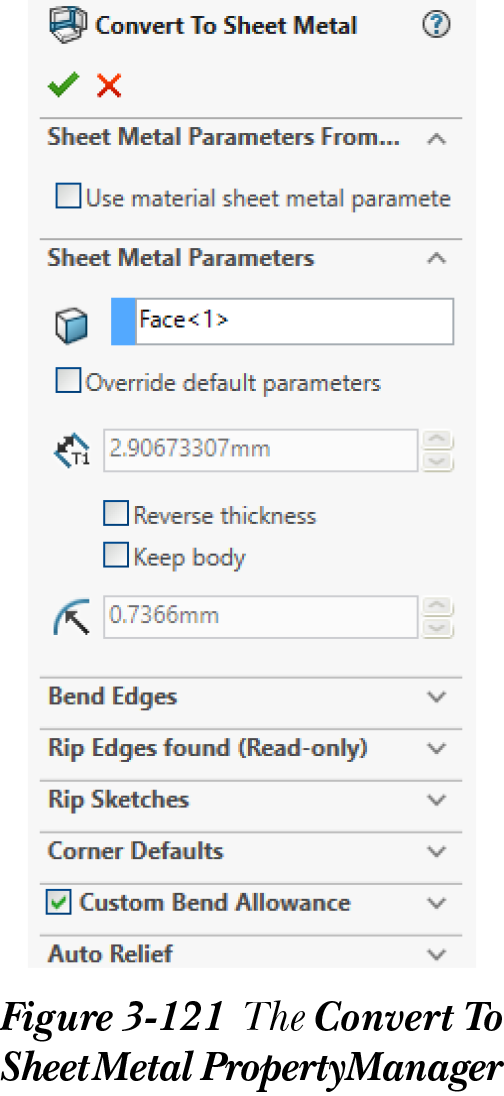

可以使用 转换为钣金（Convert to Sheet Metal） 工具将实体转换为钣金零件。为此，请在零件模式下创建一个实体，然后从钣金 CommandManager 中选择 转换为钣金（Convert to Sheet Metal） 按钮；将显示 转换为钣金（Convert To Sheet Metal） PropertyManager，如图 3-121 所示。

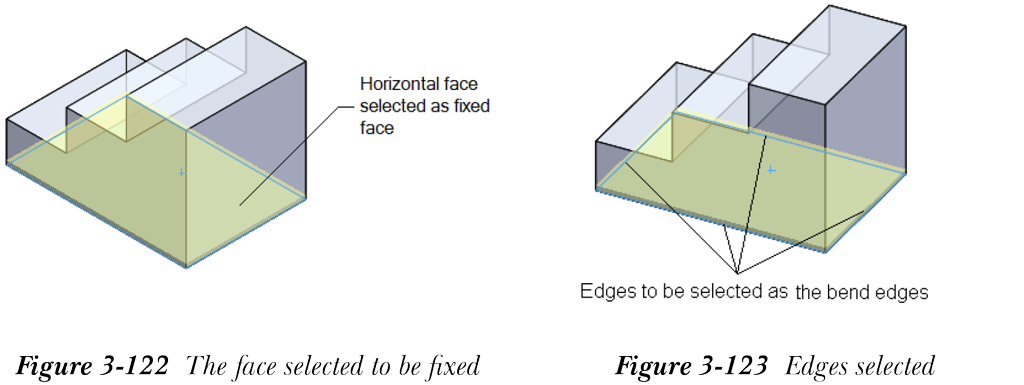

接下来，选择在展开钣金以创建展开图时保持固定的实体面，如图 3-122 所示；所选面将以不同颜色高亮显示，其名称将显示在 钣金参数（Sheet Metal Parameters） 卷展栏的 选择固定实体（Select a fixed entity） 选择框中。使用 钣金厚度（Sheet thickness） 和 折弯的默认半径（Default radius for bends） 微调框设置钣金厚度和折弯半径。可以通过在此卷展栏中选择 反向厚度（Reverse thickness） 复选框来翻转钣金厚度的方向。还可以通过在 从材料获取钣金参数（Sheet Metal Parameters From Material） 卷展栏中选择 使用材料钣金参数（Use material sheet metal parameters） 复选框来使用自定义材料参数。选择 使用规格表（Use gauge table） 复选框；将显示 选择表（Select Table） 下拉列表。从此下拉列表中选择任意默认规格表。也可以选择 浏览（Browse） 按钮并选择用户定义的规格表。
接下来，选择所选面上的边线，如图 3-123 所示；所选边线的名称将显示在 折弯边线（Bend Edges） 卷展栏的 选择表示折弯的边线/面（Select edges/faces that represent bends） 选择框中。可以通过在附加的标注中输入值来单独更改边线的折弯半径。请注意，与折弯边线对应的切口边线将自动选择，其名称将显示在 找到的切口边线（只读）（Rip Edges found (Read-only)） 卷展栏的 自动找到的切口边线（不可编辑）（Automatically found rip edges (un-editable)） 选择框中。设置所需参数后，从 转换为钣金（Convert To Sheet Metal） PropertyManager 中选择 确定 按钮；实体将转换为钣金零部件。如果在 钣金参数（Sheet Metal Parameters） 卷展栏中选择了 保留实体（Keep body） 复选框，则模型将保留，并创建一个新的钣金零部件。图 3-124 显示了要转换为钣金零部件的实体，图 3-125 显示了生成的钣金零部件的展开图。此 PropertyManager 中的其他卷展栏将在下文讨论。
切口草图卷展栏
此卷展栏用于定义所需的切口。此卷展栏中的 选择要添加切口的草图（Select a sketch to add a rip） 选择框用于从绘图区选择草图以定义所需的切口。为此，首先需要在草图绘制环境中创建切口的草图。或者，可以使用 转角默认值（Corner Defaults） 卷展栏中的 所有切口的默认间隙（Default gap for all rips） 微调框指定切口之间的间隙。
自动释放槽卷展栏
此 PropertyManager 中 自动释放槽（Auto Relief） 卷展栏的选项与前面在 基体法兰（Base Flange） PropertyManager 中讨论的相同。
设置所有参数后，选择 确定 按钮；所选实体零件将转换为钣金零件。请注意，如果实体零件中有多个实体，则需要将每个实体分别转换为钣金零件。
